Zwrotnica antenowa DC015L sumująca sygnały z trzech anten - sygnał z pasma FM+VHFI/II (47-108 MHz), VHFIII (174-230 MHz) oraz pasma UHF (470-790 MHz).
Zwrotnica umożliwia sumowanie sygnału pasma FM+VHFI/II (47-108 MHz), VHFIII (174-230 MHz) oraz pasma UHF (470-790 MHz)
- Tłumienie sygnału LTE (pasmo > 790MHz)
- Montowana jest na maszcie antenowym, w pobliżu zestawu antenowego
- Odlewana obudowa wewnątrz kompaktowej obudowy z tworzywa sztucznego

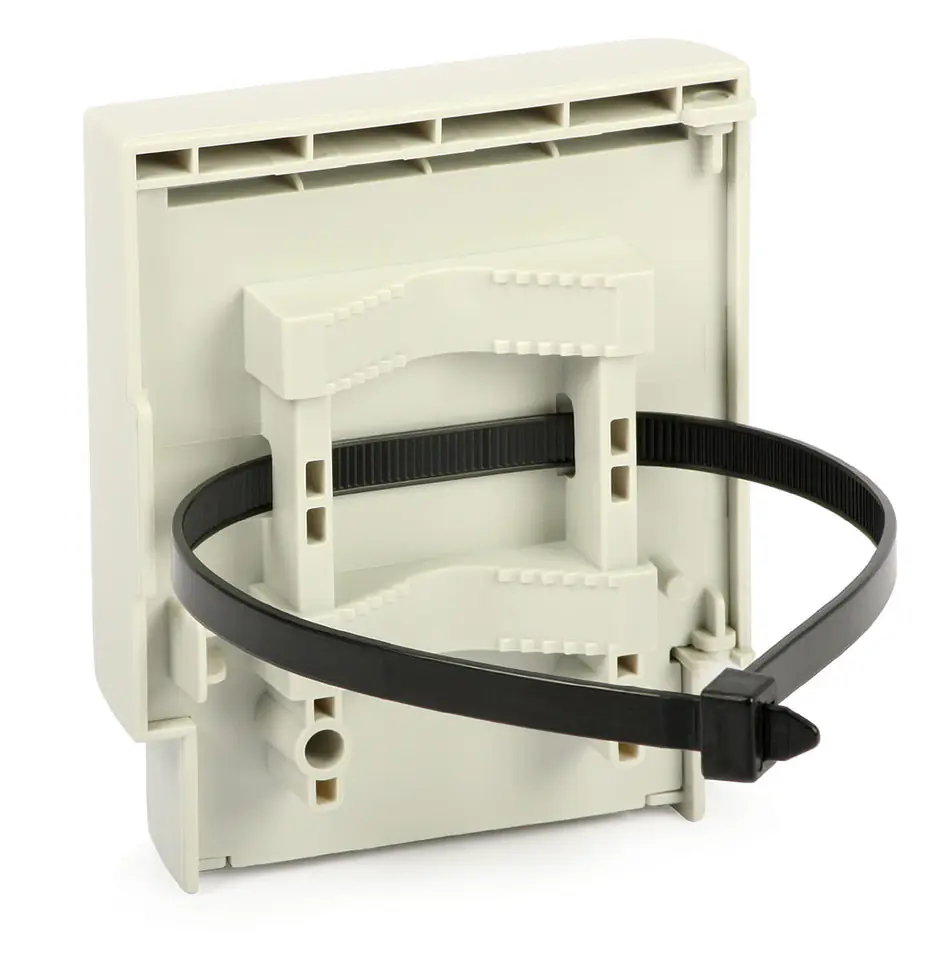

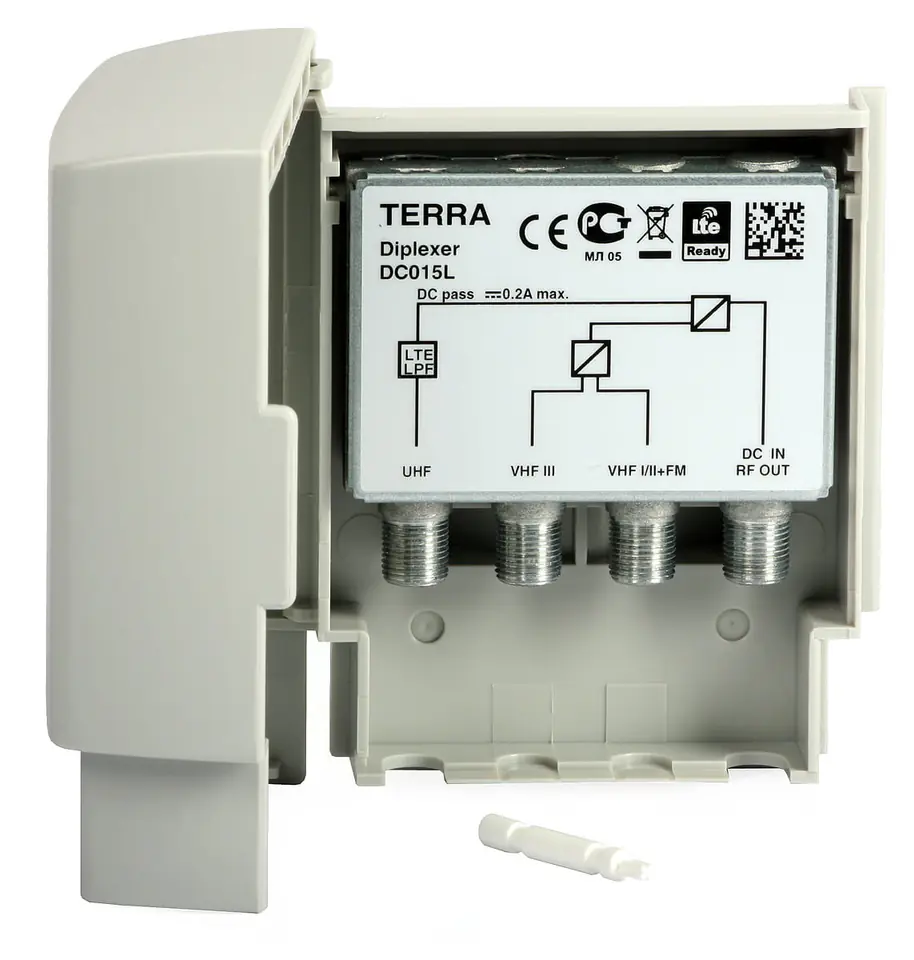

Zwrotnica antenowa DC015L R82018 z trzema wejściami stosowana jest jako element sumujący sygnały z trzech anten (sygnału pasma FM+VHFI/II (47-108 MHz), VHFIII (174-230 MHz) oraz pasma UHF (470-790 MHz)), montowana jest na maszcie antenowym, w pobliżu zestawu antenowego. Zwrotnica przeznaczona jest do pracy w otwartej przestrzeni. Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy. Montaż na maszcie jest czynnością prostą dzięki plastikowej opasce. Możliwe jest przesyłanie zasilania do przedwzmacniacza antenowego przez wejście UHF.
Zwrotnica DC015L R82018 posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800MHz (częstotliwości 791- 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
Zwrotnica telewizyjna naziemna Terra DC015L
Ilość i rodzaj wejść 1x UHF, 1x VHF, 1x FM
Pasmo MHz FM: 47 - 108, UHF: 470 - 790, VHF: 170 - 230
Tłumienie dB < 2
Separacja dB > 40
Typ złączy F
Przejście DC UHF Tak
Wymiary mm 89x107x43
Przejście DC napięcie/prąd V/mA 24/200
