System kombinacji czopu i pogłębiacza
Wykonanie: system złożony z uchwytu, pogłębiacza i czopu prowadzącego. Systemy pogłębiaczy z czopem prowadzącym GFS zapewniają pogłębianie dowolnej ilości otworów, dzięki możliwości składania różnych kombinacji chwytu, pogłębiacza i czopu prowadzącego.
Zalety:
1. Dla zakresu pogłębiania od 5 mm do 85 mm potrzebne są tylko 4 wielkości uchwytu.
2. Czopy prowadzące w rozmiarze 1 od średnicy 8,5 mm i w rozmiarze 2 od średnicy 14,0 mm obrotowe i wyposażone w chłodzenie wewnętrzne.
3. Możliwość dostarczenia z magazynu pogłębiaczy z czopem prowadzącym, HSS z pokryciem TiN, z lutowanymi ostrzami z węglików.
4. Pogłębiacze od średnicy 32 mm dostępne również z płytkami wymiennymi.
5. Dowolne możliwości kombinacji poszczególnych elementów w ramach jednej wielkości.
6. Możliwa wymiana czopów prowadzących bez wyjmowania pogłębiacza.
Zastosowanie: do pogłębień wg DIN, jak również do odpowiednich kombinacji czopu i pogłębiacza do otworów stopniowanych lub pogłębień poza normą. Przy wymianie uchwyt pozostaje w maszynie. Za pomocą wkrętaka z łbem sześciokątnym według DIN 911 mocuje się pogłębiacz i czop prowadzący.
Uwaga: należy bezwzględnie zapewnić dostateczną ilość chłodziwa.

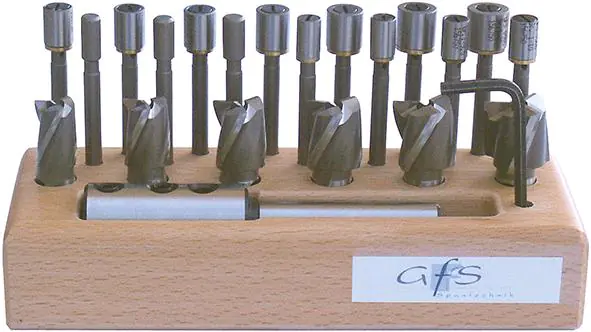

Zawartość:
Po 1 pogłębiaczu 26; 28; 30; 32; 33; 34; 36
Po 1 pogłębiaczu 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 23; 24; 25
1 uchwyt z chwytem ze stożkiem Morse’a 3 Zawartość:
Po 1 pogłębiaczu 26; 28; 30; 32; 33; 34; 36
Po 1 pogłębiaczu 12; 13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 23; 24; 25
1 uchwyt z chwytem ze stożkiem Morse’a 3
