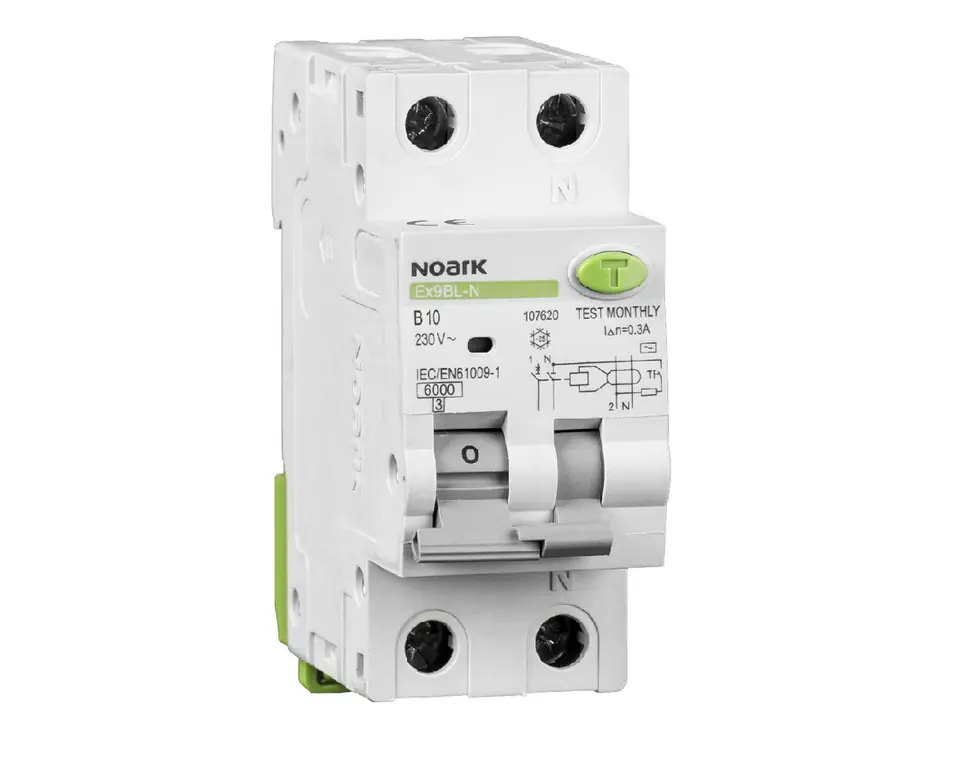

Wyłącznik różnicowy z nadprądowym, 2P, B10A, 30 mA, AC EU, Noark.
Włączniki Ex9BL-N pozwalają ograniczyć przestrzeń montażową w porównaniu z osobnym stosowaniem tradycyjnych wyłączników różnicowoprądowych oraz oddzielnych wyłączników nadprądowych.
Urządzenie spełnia wymagania normy IEC/EN 61009. Takie rozwiązania ochronne są przeznaczone do użytku domowego oraz zastosowań przemysłowych. Ze względu na wytrzymałość zwarciową o wartości 6 kA (-N) są włącznik jest przeznaczony do wszystkich aplikacji, w tym do tych najbardziej wymagających.
| Marka | Noark |
|---|---|
| Model | Ex9BL-N |
| Napięcie znamionowe łączeniowe | AC 230 V |
| Min. napięcie dla funkcji wył. różnicowoprądowego | Niezależność od napięcia |
| Zakres napięcia dla przycisku testowego | AC 195.5 — 253 V |
| Częstotliwość | 50/60 Hz |
| Zwarciowa zdolność łączeniowa | 6 kA |
| Prąd znamionowy | 10 A |
| Znamionowy prąd różnicowy | 30 mA |
| Czułość | Czuły na prąd różnicowy sinusoidalny |
| Czas zadziałania wyłącznika różnicowoprądowego | Bezzwłoczny |
| Charakterystyki wyzwalania wyłącznika nadpr. | B |
| Napięcie znamionowe udarowe wytrzymywane | 4 kV |
| Napięcie znamionowe izolacji | 500 V |
| Wytrzymałość na udar prądowy | 3000 A |
| Trwałość mechaniczna | 20 000 łączeń |
| Trwałość elektryczna | 4 000 łączeń |
| Klasa selektywności | 3 |
| Maksymalne dobezpieczenie bezpiecznikiem | max. 125 A gG |
| Kierunek zasilania | Dowolny (z góry lub z dołu) |
| Szerokość | 36 mm |
| Wysokość | 85 mm (z uchwytem na listwę) |
| Wysokość czoła | 45 mm |
| Montaż | Na standardowej szynie TH-35 mm |
| Stopień ochrony | IP20 |
| Zaciski | Szynowe i windowe |
| Waga | 0.2 kg |
