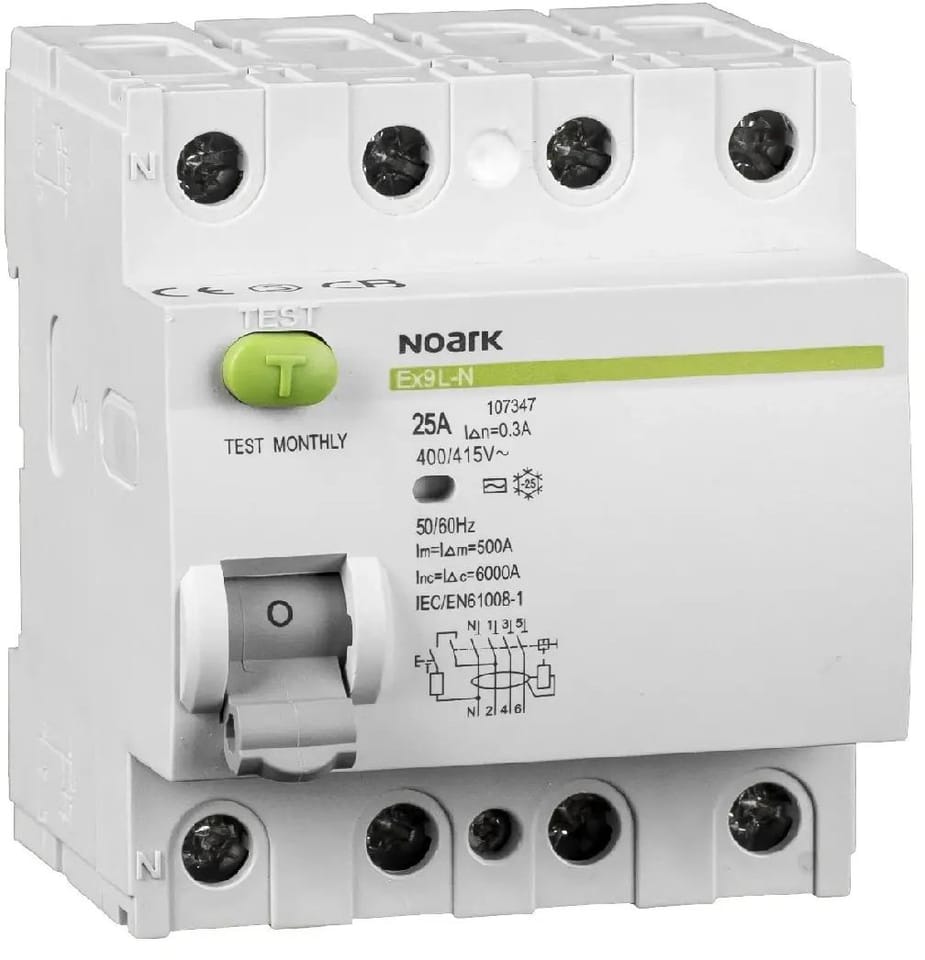

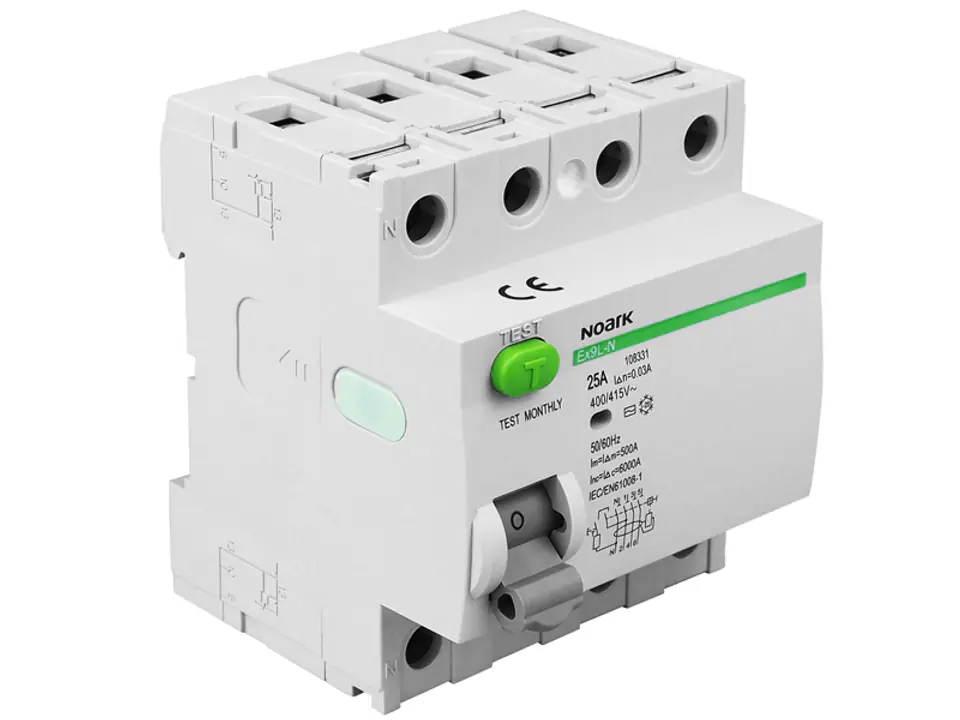

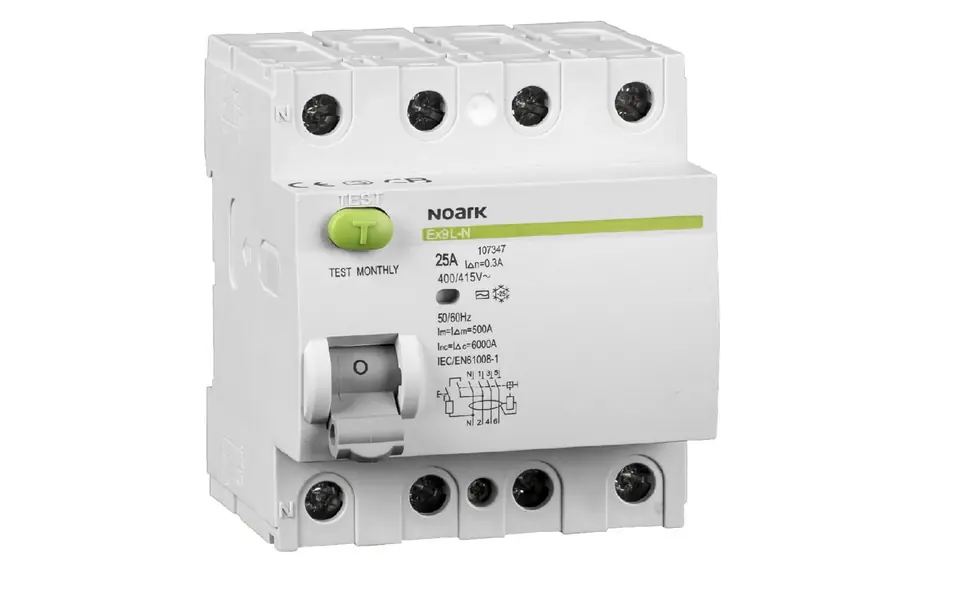

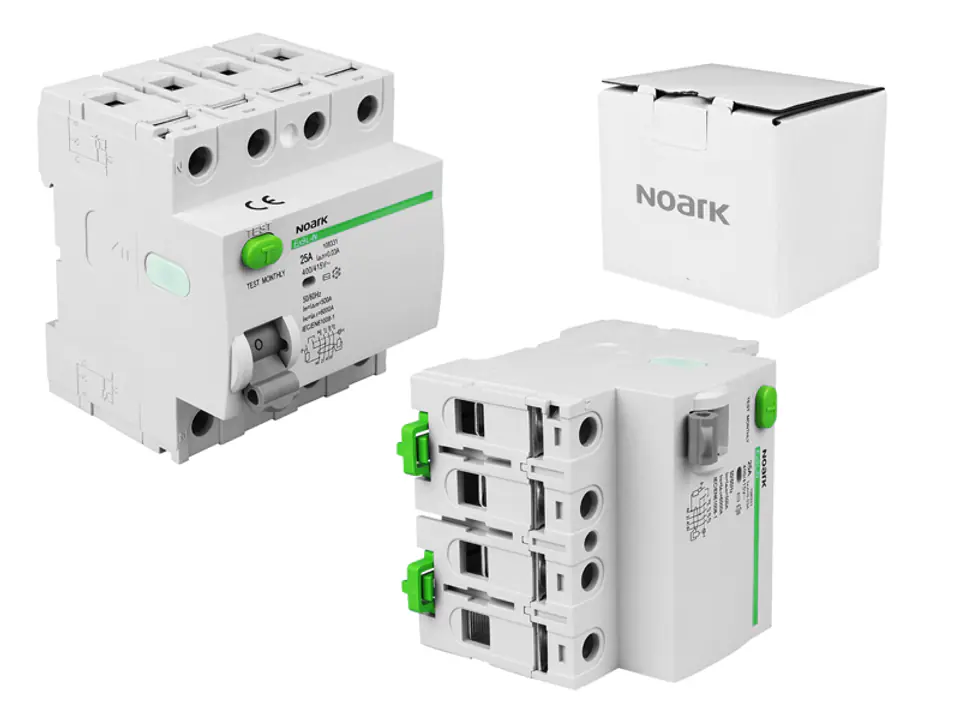

Wyłącznik różnicowy 4P, 25 A, 3-fazowy, 30 mA, AC, EU, NOARK.
Wariant 6 kA wyłącznika różnicowoprądowego Ex9L-N przeznaczony jest głównie do mało wymagających zastosowań, takich jak ochrona podstawowa w instalacjach domowych.
Działanie oparte na magnesie trwałym zapewnia zaletę w postaci działania niezależnego od napięcia. Odpowiednie napięcie jest konieczne tylko podczas testowania RCCB za pomocą przycisku testu T. Magnetyczne wyłączniki różnicowoprądowe powinny być regularnie testowane - przynajmniej raz w miesiącu.
| Marka | Noark |
|---|---|
| Model | Ex9L-N |
| Napięcie znamionowe łączeniowe | AC 240/415 V |
| Min. napięcie dla funkcji wył. różnicowoprądowego | Niezależność od napięcia |
| Zakres napięcia dla przycisku testowego | 150 — 440 V |
| Częstotliwość | 50 Hz |
| Znamionowy warunkowy prąd zwarciowy | 6 kA |
| Prąd znamionowy | 25 A |
| Znamionowy prąd różnicowy | 30 mA |
| Czułość | Czuły na prąd różnicowy sinusoidalny |
| Czas zadziałania | Bezzwłoczny |
| Napięcie znamionowe udarowe wytrzymywane | 6 kV |
| Napięcie znamionowe izolacji | 500 V |
| Wytrzymałość na udar prądowy | 3000 A |
| Trwałość mechaniczna | 20 000 łączeń |
| Trwałość elektryczna | 4 000 łączeń |
| Maks. dobezp. bezpiecznikiem przed przeciążeniem | 25 A gG |
| Maks. dobezp. bezpiecznikiem przed skutkami zwarcia | 63 A gG |
| Znamionowa zdolność załączania i wyłączania | 500 A |
| Kierunek zasilania | Dowolny (z góry lub z dołu) |
| Szerokość | 72 mm |
| Wysokość | 85 mm z uchwytem na listwę |
| Wysokość czoła | 45 mm |
| Montaż | Na standardowej szynie TS-35 mm |
| Stopień ochrony | IP20 |
| Zaciski | Szynowe i windowe |
| Waga | 0.4 kg |
