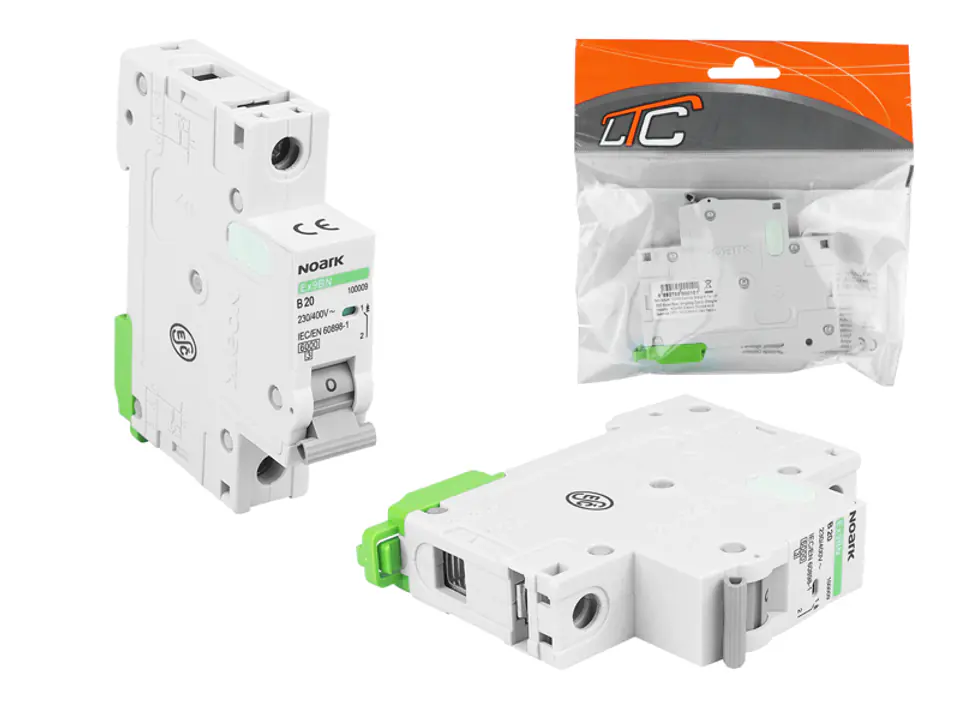

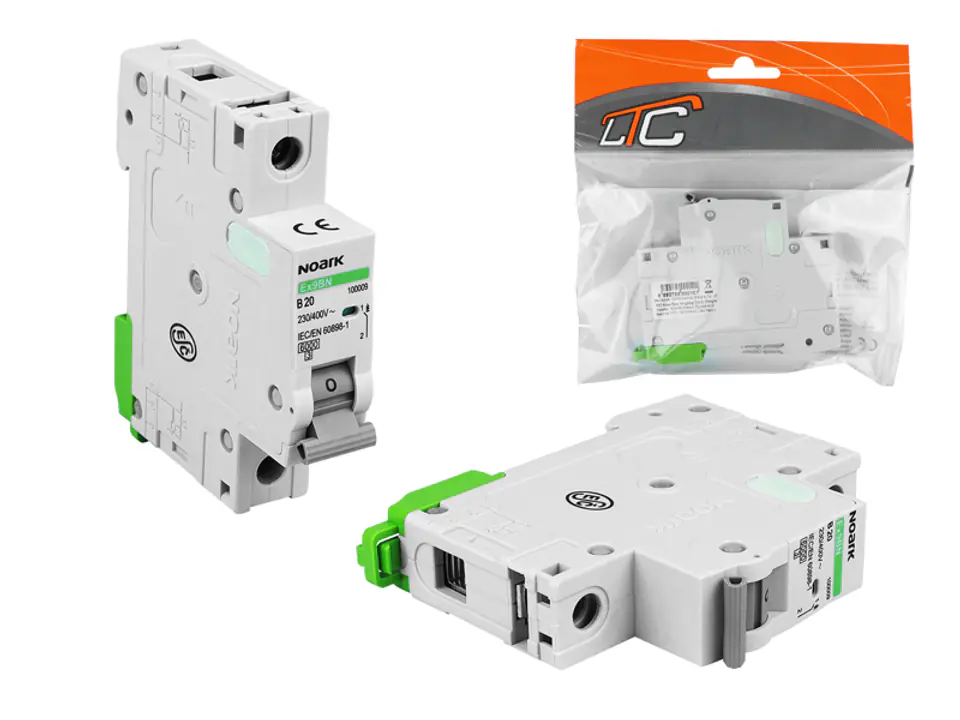

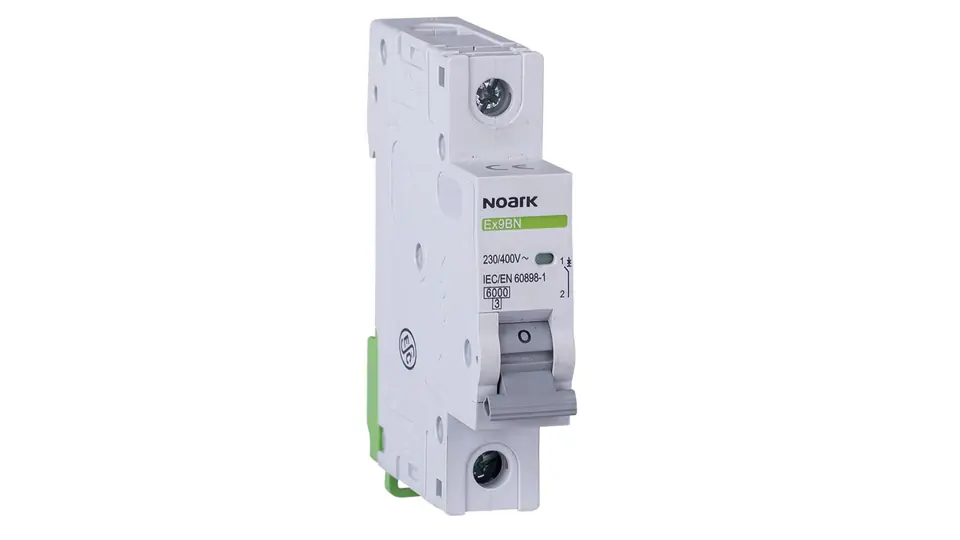

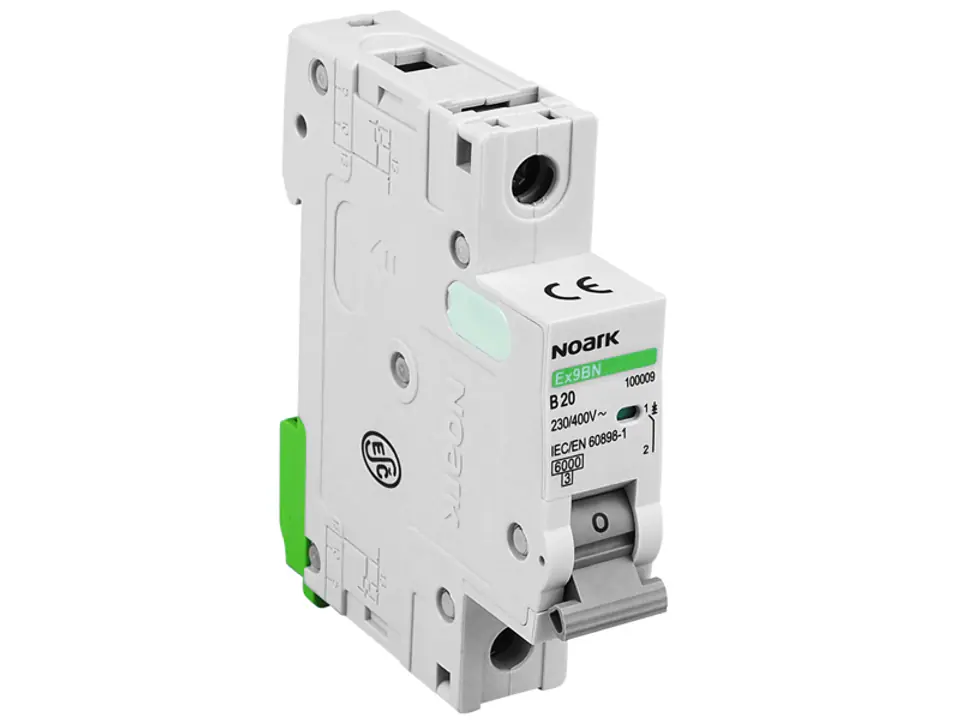

Wyłącznik nadprądowy 1P B, 20 A, NOARK S191.
Wyłączniki mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi.
Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.
| Marka | Noark |
|---|---|
| Model | Ex9BN |
| Napięcie znamionowe łączeniowe | DC 48 V (na biegun) |
| Minimalne napięcie | AC/DC 12 V |
| Częstotliwość | 50/60 Hz |
| Znamionowa zwarciowa zdolność łączeniowa | 6 kA |
| Prąd znamionowy | 20 A |
| Charakterystyka wyzwalania | B |
| Napięcie znamionowe udarowe wytrzymywane | 6 kV |
| Napięcie znamionowe izolacji | 690 V AC |
| Trwałość mechaniczna | 20 000 łączeń |
| Trwałość elektryczna | 10 000 łączeń |
| Klasa ograniczenia energii | 3 |
| Maksymalne dobezpieczenie bezpiecznikiem | max. 125 A gG |
| Kierunek zasilania | Dowolny (z góry lub z dołu) |
| Szerokość | 18 mm (na biegun) |
| Wysokość | 83 mm (89 mm z uchwytem na listwę) |
| Wysokość czoła | 45 mm |
| Montaż | Na szynie standardowej TH-35 mm |
| Stopień ochrony | IP20 |
| Zaciski | Szynowe i windowe |
| Waga | 0,12 kg (na biegun) |
