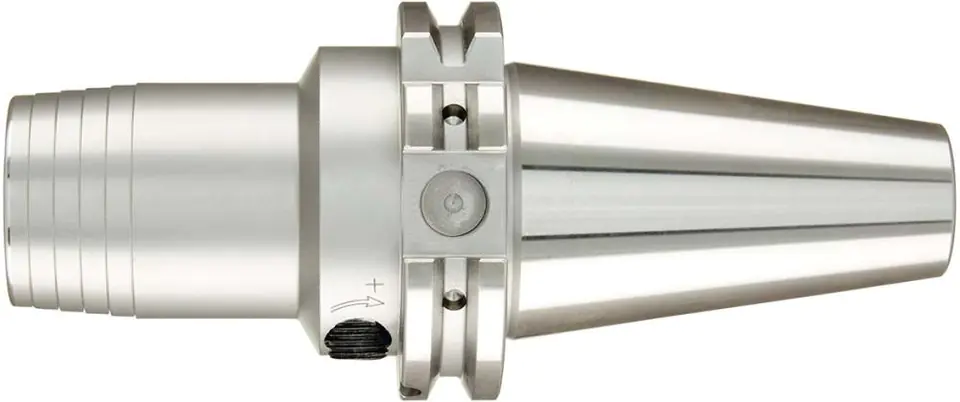

Uchwyt zaciskowy hydrauliczny, DIN 69871, kształt AD/B, z chłodzeniem wewnętrznym, SK 40
Wykonanie: tworzywo o wytrzymałości na rozciąganie 1600–1800 N/mm2 i twardości 52 ± 2 HRC. Za pomocą klucza sześciokątnego z uchwytem poprzecznym olej hydrauliczny zostaje sprężony przez hydrauliczny zestaw mocujący (śrubę dociskową, sworzeń dociskowy i uszczelkę). Powstałe ciśnienie powoduje równomierne odkształcanie tulei rozprężnej, w wyniku czego trzpień narzędzia zostaje zamocowany z niewielkim biciem promieniowym (maks. 3 μm). Stożek wg DIN 254. Otwór do nośnika danych / czipa (Ballauf).
Tolerancja kąta stożka: AT3
Maksymalna prędkość obrotowa: 40000 min-1
Optymalna temperatura pracy: 20–50 °C
Maksymalne ciśnienie chłodziwa: 80 bar
Zakres regulacji: 10 mm
Zakres dostawy: uchwyt zaciskowy hydrauliczny z kluczem sześciokątnym z uchwytem poprzecznym.
