Dane techniczne:
10 szt.
Parametry elektryczne
Parametry znamionowe wg IEC/EN 60664-1
parametry znamionowe wgEN 60664
napięcie znamionowe (II/2)450V
znamionowe napięcie udarowe (II/2)4kV
prąd znamionowy32A
legenda parametrów znamionowych(II/2) ? kategoria przepięć II/stopień zanieczyszczenia 2
parametry znamionowe wg UL
parametry wgUL 486C
napięcie znamionowe UL (Use Group C)600V
prąd znamionowy UL (Use Group C)20A
Parametry zacisków
łączna liczba zacisków2
łączna liczba potencjałów1
Connection 1
technika podłączania przewoduCAGE CLAMP®
sposób otwierania zaciskuDźwignia
materiał podłączanego przewoduMiedź
przekrój znamionowy4 mm2 / 12 AWG
przewód jednodrutowy0,2 … 4 mm2 / 24 … 12 AWG
przewód wielodrutowy0,2 … 4 mm2 / 24 … 12 AWG
przewód linkowy0,14 … 4 mm2 / 24 … 12 AWG
długość odizolowania przewodu11 mm / 0.43 in
kierunek oprzewodowaniaOprzewodowanie z boku

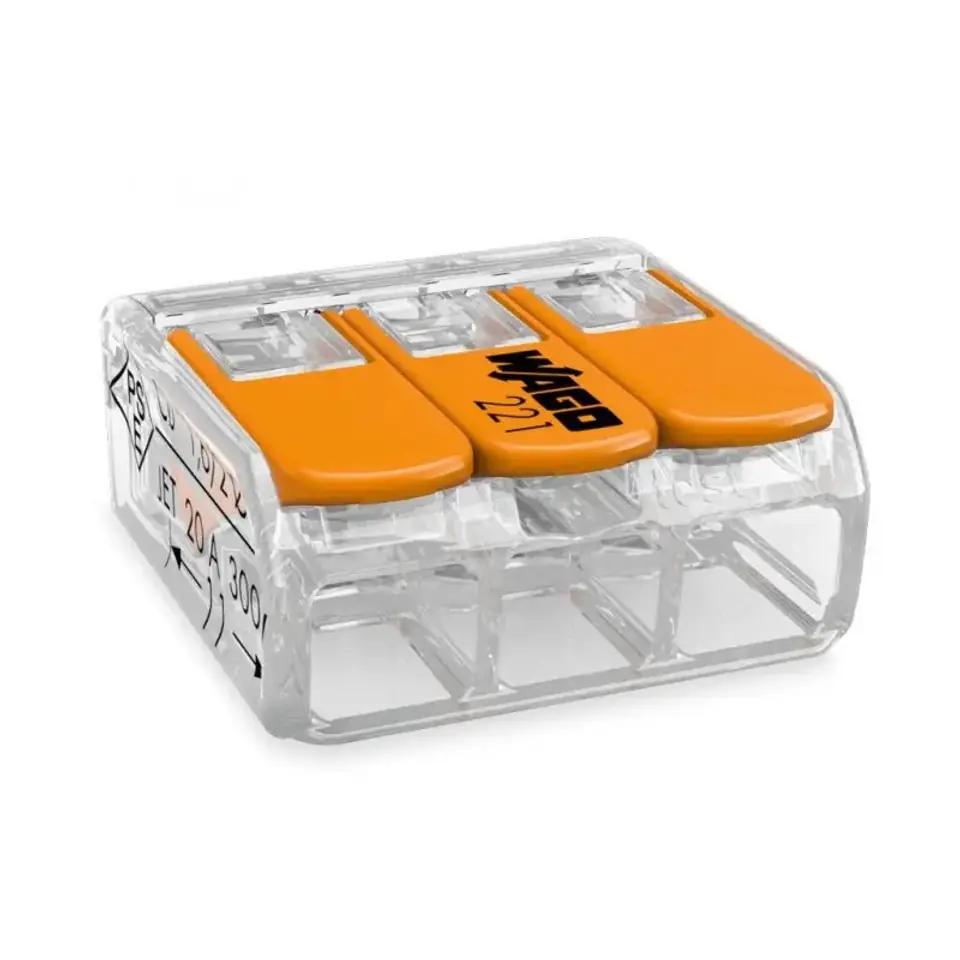

Złączka instalacyjna COMPACT do wszystkich rodzajów przewodów maks. 4 mm2 3-przewodowe z dźwigniami
kolor obudowy przezroczysty temperatura otoczenia maks. 85 °C (T85) 4,00 mm2 transparentny
Korzyści:
Łatwa obsługa: podnieś dźwignię, wsuń przewód, opuść dźwignię
Dostępne wersje 2-, 3- i 5-przewodowe
Komfortowy montaż przewodów o przekroju od 0,14 do 4 mm2
Montaż przewodów jedno- i wielodrutowych oraz linkowych
Oszczędność czasu dla monterów i producentów urządzeń
Szybkie podłączanie urządzeń o dużej mocy
Bezpieczeństwo przy instalacji długich przewodów o większych przekrojach
Adapter montażowy do montażu zgodnego z normami
Możliwość mocowania zgodnie z potrzebami własnymi klienta
**
