Dane techniczne:
10 sztuk.
Parametry elektryczne
Parametry znamionowe wg IEC/EN 60664-1
parametry znamionowe wgEN 60664
napięcie znamionowe (II/2)450V
znamionowe napięcie udarowe (II/2)4kV
prąd znamionowy32A
legenda parametrów znamionowych(II/2) ? kategoria przepięć II/stopień zanieczyszczenia 2
parametry znamionowe wg UL
parametry wgUL 486C
napięcie znamionowe UL (Use Group C)600V
prąd znamionowy UL (Use Group C)20A
Parametry zacisków
łączna liczba zacisków2
łączna liczba potencjałów1
technika podłączania przewoduCAGE CLAMP®
sposób otwierania zaciskuDźwignia
materiał podłączanego przewoduMiedź
przekrój znamionowy4 mm2 / 12 AWG
przewód jednodrutowy0,2 … 4 mm2 / 24 … 12 AWG
przewód wielodrutowy0,2 … 4 mm2 / 24 … 12 AWG
przewód linkowy0,14 … 4 mm2 / 24 … 12 AWG
długość odizolowania przewodu11 mm / 0.43 in
kierunek oprzewodowaniaOprzewodowanie z boku

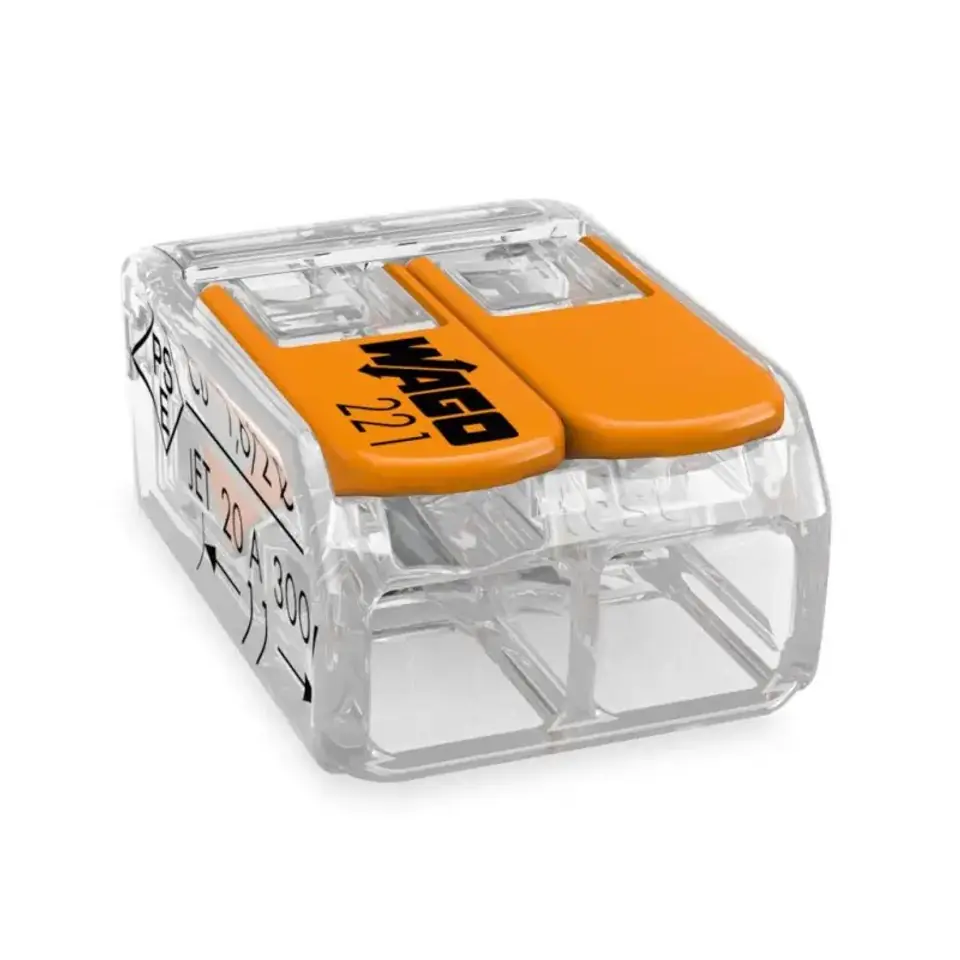

Złączka instalacyjna COMPACT do wszystkich rodzajów przewodów maks. 4 mm2 2-przewodowe z dźwigniami
kolor obudowy przezroczysty temperatura otoczenia maks. 85 °C (T85) 4,00 mm2 transparentny
Korzyści:
Łatwa obsługa: podnieś dźwignię, wsuń przewód, opuść dźwignię
Dostępne wersje 2-, 3- i 5-przewodowe
Komfortowy montaż przewodów o przekroju od 0,14 do 4 mm2
Montaż przewodów jedno- i wielodrutowych oraz linkowych
Oszczędność czasu dla monterów i producentów urządzeń
Szybkie podłączanie urządzeń o dużej mocy
Bezpieczeństwo przy instalacji długich przewodów o większych przekrojach
Adapter montażowy do montażu zgodnego z normami
Możliwość mocowania zgodnie z potrzebami własnymi klienta
**
