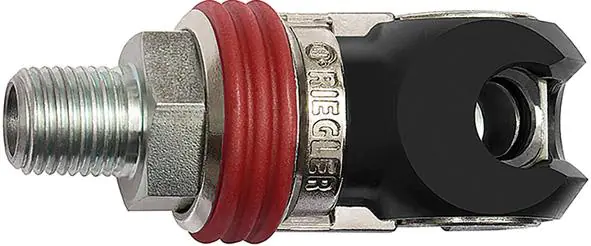

Szybkozłącze bezpieczne odchylane NW 7,4 z gwintem zewnętrznym
Wykonanie: Ze swobodnym przepływem. Obudowa wykonana ze stali z uszczelkami NBR. Nypel wtykowy jest wtykany w korpus złącza, połączenie następuje przez obrót o ok. 90°. Bezpieczne połączenie powstaje, gdy czerwony pierścień zatrzaśnie się w rowku. Żeby połączenie rozłączyć, czerwony pierścień należy odciągnąć wstecz, a nypel wtykowy wychylić do zderzaka do pozycji wyjściowej. Odpowietrzający otwór na odwrocie szybkozłącza zostaje odpowietrzony podczas rozłączania. Te szybkozłącza spełniają wymagania standardu ISO DIN EN ISO 4414, EN 983.
Zastosowanie: W układach pneumatycznych, w przemyśle budowy maszyn i instalacji, w technice pomiarów, regulacji, i sterowania, w przemyśle wytwórczym, w warsztatach i w przemyśle samochodowym.
Wskazówka: Szybkozłącze bezpieczne nie może być używane do bezpośredniego montażu do narzędzi pulsujących.
