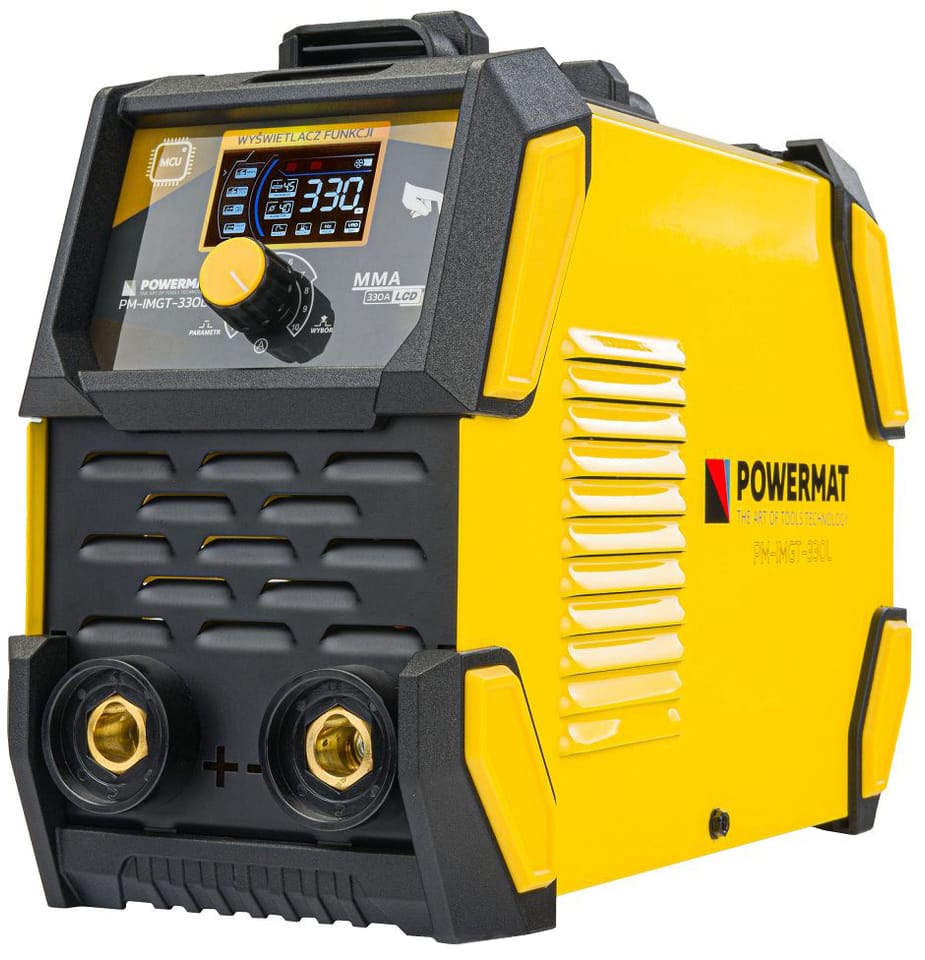

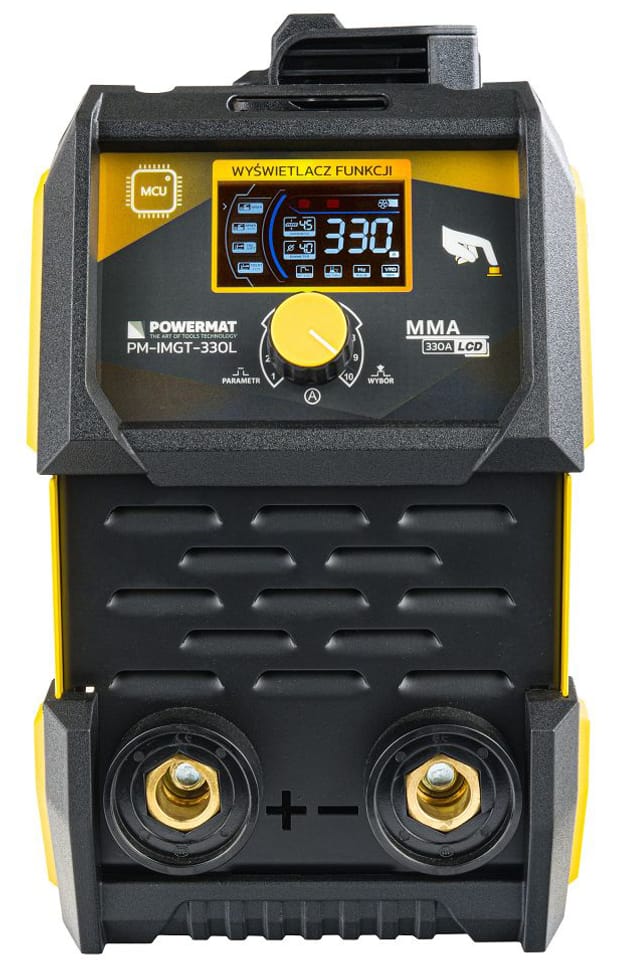

Model PM-IMGT-330L jest spawarką inwertorową, której konstrukcja bazuje na wydajnych tranzystorach IGBT. Wyposażona jest w czytelny wyświetlacz LCD wskazujący aktualny prąd spawania ustawiany przyciskami.
Spawarka wyposażona jest w wentylator chłodzący układy elektroniczne oraz pozostałe komponenty, a także czujnik termiczny zabezpieczający urządzenie przed przegrzaniem.
Kompaktowa i minimalistyczna konstrukcja
Urządzenie spawa prądem od 20 do 330A, pozwala na spawanie elektrodą o średnicy 1,6 mm do 4 mm.
Tranzystor IGBT łączy zalety dwóch typów tranzystorów łatwość sterowania tranzystorów polowych i wysokie napięcie przebicia oraz szybkość przełączania tranzystorów bipolarnych. Spawanie elektrodą 1,6 mm jest już możliwe przy zastosowaniu bezpiecznika zwłocznego klasy C 16A. Praca na maksymalnym prądzie 330A wymaga zabezpieczenia co najmniej 20A.
Waga spawarki to jedynie 3,4 kg dzięki czemu jest ona bardzo poręczna.
Dzięki zastosowaniu dużego wentylatora w małej obudowie spawarki, zwiększono przepływ powietrza co obniżyło temperaturę tranzystorów. Sprawność urządzenia to aż 60%.

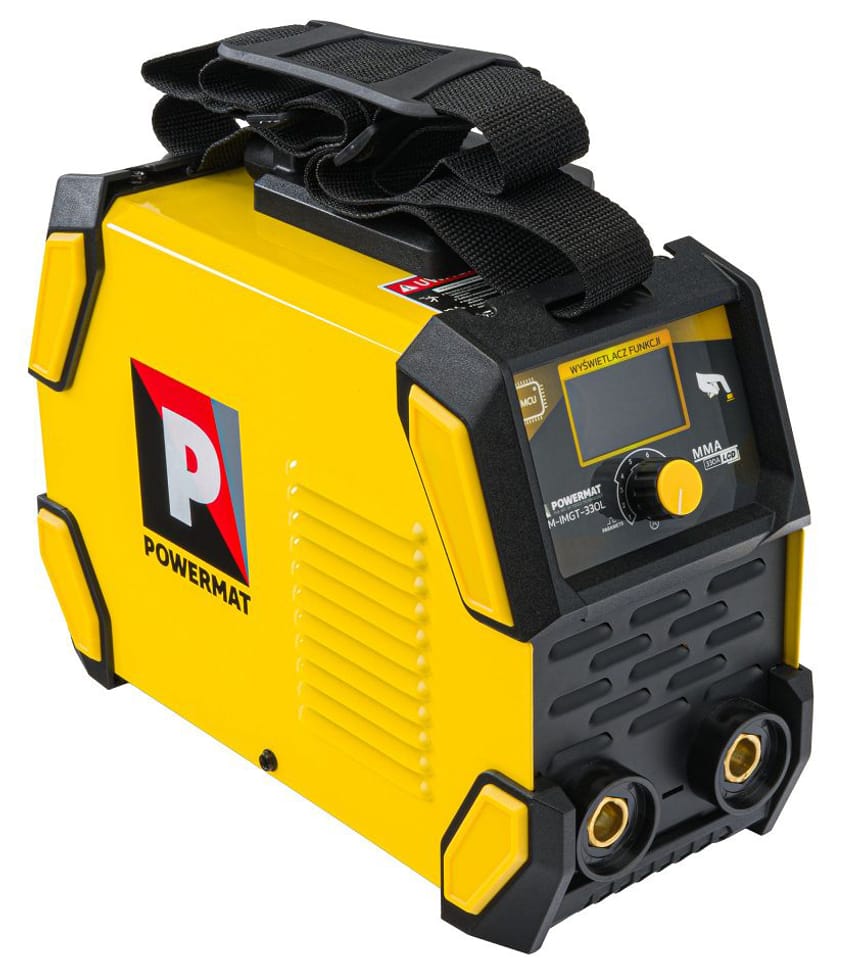

Szelki zdecydowanie ułatwiają pracę ze spawarką czyniąc ją bardziej poręczną.
Wbudowane automatyczne funkcje ułatwiające pracę:
HOT START nazywany popularnie gorącym startem umożliwia poprzez chwilowe podwyższenie prądu spawania ponad wartość ustawioną przez spawacza. HOT START działa w momencie zajarzenia łuku i ma na celu zapobieganiu przyklejenia elektrody do materiału. Jest dużym ułatwieniem podczas zapalania elektrody.
ANTI STICK odcina/minimalizuje napięcie i prąd spawania w wypadku zwarcia elektrody ze spawanym materiałem. ANTI STICK umożliwia spawaczowi łatwiejsze oderwanie elektrody.
ARC FORCE stabilizuje łuk niezależnie od jego długości. Zmniejszając wartości funkcji daje łuk miękki i mniejszą głębokość wtopu, natomiast zwiększając wartości funkcji powoduje głębsze wtopienie i możliwość spawania łukiem krótkim. Przy największej wartość dla funkcji ARC FORCE możliwe jest "wciśnięcie elektrody w jeziorko roztopionego metalu i przepalenie materiału na wskroś. Ten model posiada automatyczną regulację ARC FORCE.
VRD to system redukcji napięcia, którego zadaniem jest wyłączenie zasilania w ciągu kilku milisekund po skończeniu spawania. Funkcja ta odpowiada także za redukcję napięcia na elektrodzie otulonej do bezpiecznego poziomu. Funkcja VRD włącza i wyłącza zasilanie spawania, kiedy zmierzony w trakcie pracy opór elektryczny pomiędzy elektrodą a elementem spawanym wyniesie odpowiedni poziom. W momencie, gdy urządzenie nie pracuje, VRD automatycznie redukuje napięcie obwodu wtórnego między końcówkami spawalniczymi ze 105 V do 14-24 V (trwa to kilka milisekund).
Połączenie MMA z funkcją Pulse oraz Tiga z opcją Pulse
Funkcja spawania elektrodą w trybie MMA. Długie naciśnięcie pokrętła przez 3 sekundy, wskaźnik zacznie migać, obracając pokrętło można wybrać tą metodę spawania.
Funkcja spawania elektrodą w pulsacyjnym trybie MMA. Długie naciśnięcie pokrętła przez 3 sekundy, wskaźnik zacznie migać, obracając pokrętło można wybrać tą metodę spawania.
Funkcja spawania elektrodą w trybie TIG LIFT. Długie naciśnięcie pokrętła przez 3 sekundy, wskaźnik zacznie migać, obracając pokrętło można wybrać tą metodę spawania.
Funkcja spawania elektrodą w pulsacyjnym trybie TIG LIFT. Długie naciśnięcie pokrętła przez 3 sekundy, wskaźnik zacznie migać, obracając pokrętło można wybrać tą metodę spawania.
Ikona sygnalizująca włączone zasilanie.
Ikona sygnalizująca przeciążenie urządzenia.
Ikona napięcia zasilania.
Ikony symbolizujące % lub częstotliwość wybranego parametru.
Ikona załączonego wentylatora.
Parametr doboru prądu spawania do grubości materiału.
Parametr doboru prądu spawania do średnicy elektrody.
Wartość parametru zadanego [A], [%], [Hz].
Funkcja HOT START. Działa po zajarzeniu łuku, powodując tymczasowy wzrost prądu spawania powyżej ustawionej wartości. HOT START ma na celu zapobieganie przywieraniu elektrody do materiału i jest bardzo pomocna podczas zajarzania łuku. Funkcję wybiera się krótko przyciskając pokrętło.
Funkcja ARC FORCE. Funkcja ta ułatwia przenoszenie kropli stopionego materiału z elektrody na materiał podstawowy, zapobiegając gaśnięciu łuku, gdy krople powodują zwarcie między elektrodą a jeziorkiem spawalniczym. Funkcję wybiera się krótko przyciskając pokrętło.
Funkcja zmiany częstotliwości pulsacji. Sprawia, że szew spawalniczy jest bardziej płaski, a spawanie mocniejsze Może być używany w metodzie MMA PULSE / TIG LIFT Pulse Użytkownik może ustawić 1-5 razy impuls na sekundę. Funkcję wybiera się krótko przyciskając pokrętło.
Funkcja VRD dla trybu MMA. Funkcja ta redukuje napięcie wyjściowe do 20V w stanie nieobciążonym do bezpiecznego poziomu, eliminując ryzyko porażenia prądem. Funkcję wybiera się krótko przyciskając pokrętło.
Spawanie metodą MMA
Spawanie łukowe elektrodą otuloną nazywane jest również metodą MMA (Manual Arc Welding) i jest to najstarsza i najbardziej uniwersalna metoda spawania łukowego.
W metodzie MMA wykorzystywana jest elektroda otulona, która składa się z metalowego rdzenia pokrytego sprasowaną otuliną. Pomiędzy końcem elektrody a spawanym materiałem wytwarzany jest łuk elektryczny. Zajarzenie łuku ma charakter stykowy poprzez dotknięcie końca elektrody do materiału spawanego. Elektroda topi się i krople stopionego metalu elektrody przenoszone są poprzez łuk do płynnego jeziorka spawanego metalu tworząc po ostygnięciu spoinę. Spawacz dosuwa elektrodę w miarę jej stapiania do spawanego przedmiotu tak aby utrzymać łuk o stałej długości i jednocześnie przesuwa jej topiący się koniec wzdłuż linii spawania. Topiąca się otulina elektrody wydziela gazy, które chronią płynny metal przed wpływem atmosfery a następnie krzepnie i tworzy na powierzchni jeziorka żużel, który chroni krzepnący metal spoiny przed wpływem otoczenia. Po odsunięciu elektrody od spawanego przedmiotu łuk elektryczny ustaje i proces spawania zostaje przerwany. Po ułożeniu jednego ściegu żużel należy mechanicznie usunąć.
Podstawowa różnica w stosunku do innych metod spawania polega na tym, że w metodzie MMA elekroda ulega skróceniu. W metodzie TIG oraz MIG/MAG długość elektrody pozostaje przez cały czas niezmieniona i odległość pomiędzy uchwytem a elementem spawanym jest przez cały czas stała. W metodzie MMA, aby utrzymać stałą odległość pomiędzy elektrodą a jeziorkiem spawalniczym, uchwyt elektrody musi być przez cały czas przesuwany w kierunku spawanego elementu co powoduje, że umiejętności spawacza odgrywają szczególną rolę.
Spawanie metodą TIG
Spawanie TIG jest metodą umożliwiającą uzyskanie najwyższej jakości spoin. Łuk spawalniczy jarzy się między odporną na działanie wysokiej temperatury, nietopliwą elektrodą wolframową i elementem spawanym. Gaz obojętny, od którego wzięła nazwę metoda, wytwarza beztlenową atmosferę i zapobiega reakcjom chemicznym płynnego jeziorka spawalniczego. Wskutek tego powstają gładkie, równe i bezporowe spoiny. Spoiwo jest doprowadzane ręcznie lub z podajnika drutu.
Spawanie TIG jest możliwe dla wszystkich metali spawalnych. Największy zakres zastosowania to stale nierdzewne oraz metale nieżelazne, jak np. aluminium, miedź i mosiądz. TIG stosuje się przede wszystkim do wykonywania warstwy graniowej spoiny, ponieważ spoiny są czyste i bezporowe, a dzięki temu dobrze znoszą dynamiczne obciążenia.
Obojętny gaz osłonowy
Do spawania TIG używa się gazu obojętnego (niereaktywnego). Atmosfera gazowa ma funkcję ochronną — zapobiega reakcjom chemicznym z płynnym jeziorkiem spawalniczym i rozgrzanym materiałem. To gwarantuje uzyskanie wysokiej jakości spoin.
Jako gazy osłonowe stosuje się gazy szlachetne, takie jak hel, argon lub ich mieszaniny. Argon stosuje się najczęściej: optymalizuje on właściwości zajarzenia i zapewnia szczególnie stabilny łuk spawalniczy. Hel odprowadza ciepło lepiej niż argon, zapewniając w ten sposób głębokie i szerokie wtopienie.
Elektroda wolframowa jest sercem spawania TIG. Wolfram ma punkt topnienia wynoszący 3380 stopni Celsjusza, co jest najwyższą wartością wśród wszystkich czystych metali w układzie okresowym pierwiastków. Dzięki temu elektroda nie topi się, podczas gdy wytworzony przez nią łuk spawalniczy rozgrzewa i upłynnia materiał.
Zajarzenie wysokiej częstotliwości
Szczególną cechą spawania TIG jest możliwość bezstykowego zajarzenia łuku spawalniczego. Szybkie, następujące po sobie impulsy o wysokim napięciu umożliwiają przeniesienie iskier na element spawany i stabilizację łuku spawalniczego. Dla spawacza zajarzenie wysokiej częstotliwości jest nadzwyczaj łatwe w obsłudze. Elektroda nie może przywrzeć do elementu spawanego i w spoinie nie powstają wtrącenia wolframu.
Dane techniczne
Metoda spawania: MMA | MMA PULSE | TIG-LIFT | TIG-LIFT PULSE
Zasilanie: 230 V / 50 Hz
Pobór mocy: 7,6 kVA
Zakres prądu spawania MMA: 20 - 330 [A]
Zakres prądu spawania TIG: 15 - 330 [A]
Prąd spawania, cykl pracy w 100%: 262 A
Prąd spawania, cykl pracy 60%: 330 A
Znamionowy cykl pracy: 60 %
Średnica drutu elektrody: 1,6 - 4 mm
Klasa izolacji: F
Stopień ochrony: IP21S
Długość kabla zasilającego: 155 cm
Waga urządzenia: 3,4 kg
Waga brutto: 5 kg

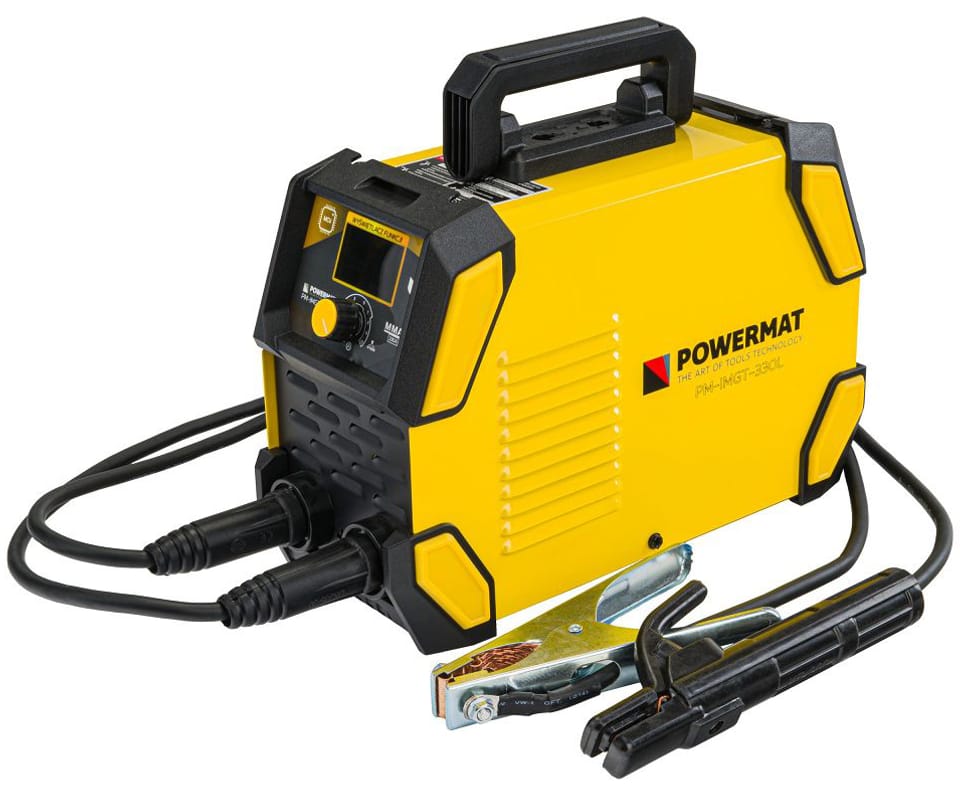

Zawartość zestawu
Spawarka POWERMAT PM-IMGT-330L
Przewód masowy (200 cm)
Przewód spawalniczy (200 cm)
Maska spawalnicza
Młotek ze szczotką
Oryginalne opakowanie
Instrukcja obsługi w języku polskim
