Dane techniczne:
Ciśnienie wlotowe (Mpa): 20
Gwint na wlocie: W 21.8x1/14
Gwint na wylocie: G 1/4
Końcówka węża: 6,3 mm
Przepustowość (l/min): 25
Rodzaj gazu: Argon / Dwutlenek Węgla
Średnica manometru: 50 mm
Wymiary gabarytowe dł x szer x wys: 167x100x190 mm

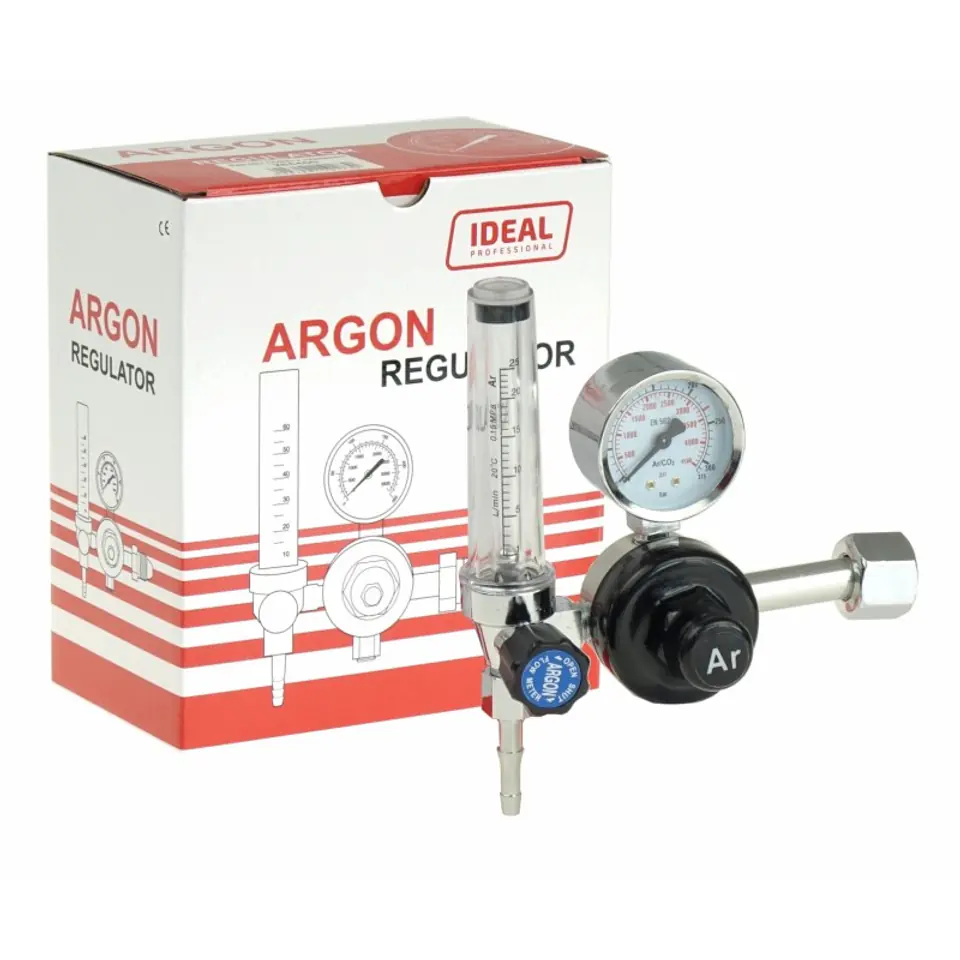

Reduktor CO2 / Ar z rotametrem przeznaczony jest do obniżenia ciśnienia wylotowego gazu technicznego do wymaganego ciśnienia roboczego.
Zawór redukcyjny utrzymuje stałą wartość ciśnienia wylotowego niezależnie od wartości ciśnienia wlotowego.
Reduktor wyposażony jest w manometr, rotametr, śrubę regulacyjną oraz zawór bezpieczeństwa.
Manometr wysokociśnieniowy wskazuje ciśnienie gazu technicznego pozostałego w butli.
Śruba regulacyjna służy do ustawienia przepływu gazu, natomiast rotametr wskazuje jego wartość.
Zawór bezpieczeństwa chroni przed przekroczeniem maksymalnego ciśnienia w komorze wylotowej.
**
Zdjęcia poglądowe.
