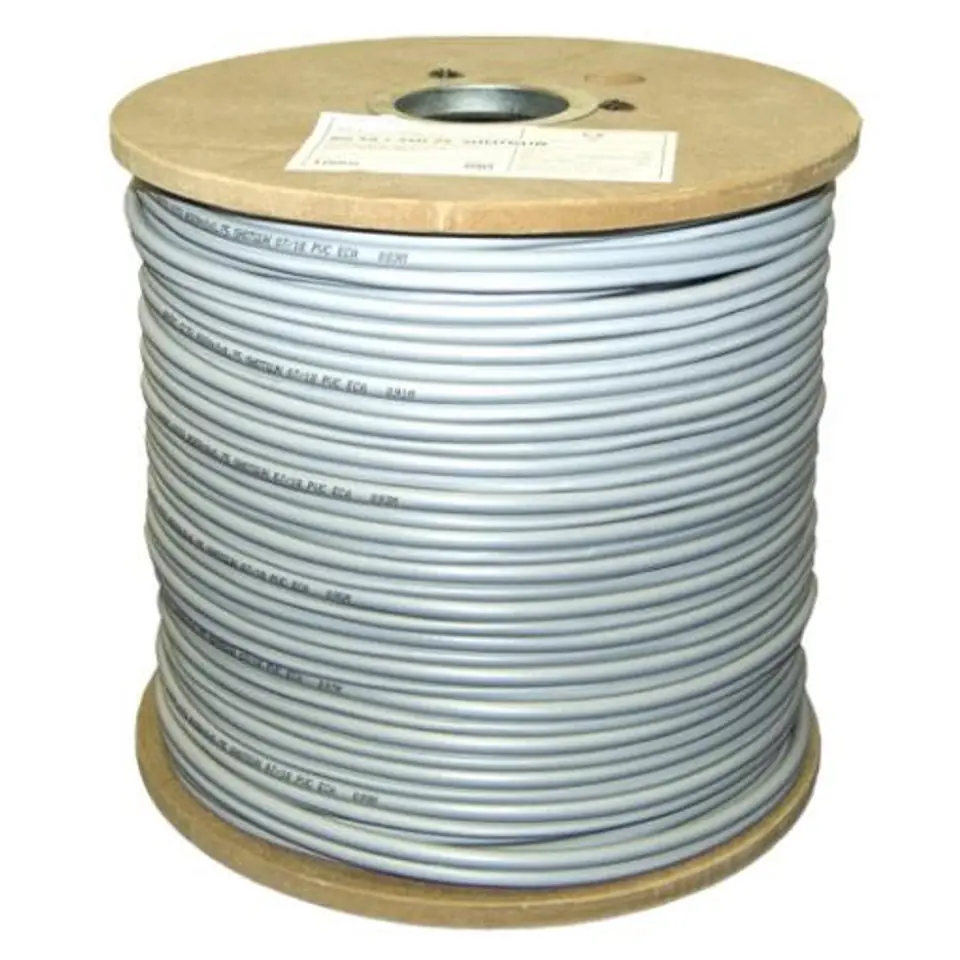

Przewód RG-59 +2x0,75 Shotgun CCTV Na metry

3,60 zł
Wysyłka z magazynu: ⁨T1⁩
Przewidywana wysyłka: Mon, Nov 25
14 dni na zwrotBez podawania przyczyny
Dostępność:
duża ilość
Producent:
Satec
Kod produktu:
28983 / 5905309211056

Cena dotyczy metra bieżącego. Najdłuższy możliwy odcinek w jednym kawałku to 305m.

SHOTGUN RG59+2X0,75 IDEALNY DO CCTV

- kabel współosiowy zintegrowany z żyłami zasilającymi

- zasilanie linka 2x0,75 mm²

- żyła wewnętrzna miedziana 0,59 mm,

- wygoda stosowania i atrakcyjna cena

Kabel CCTV z zasilaniem

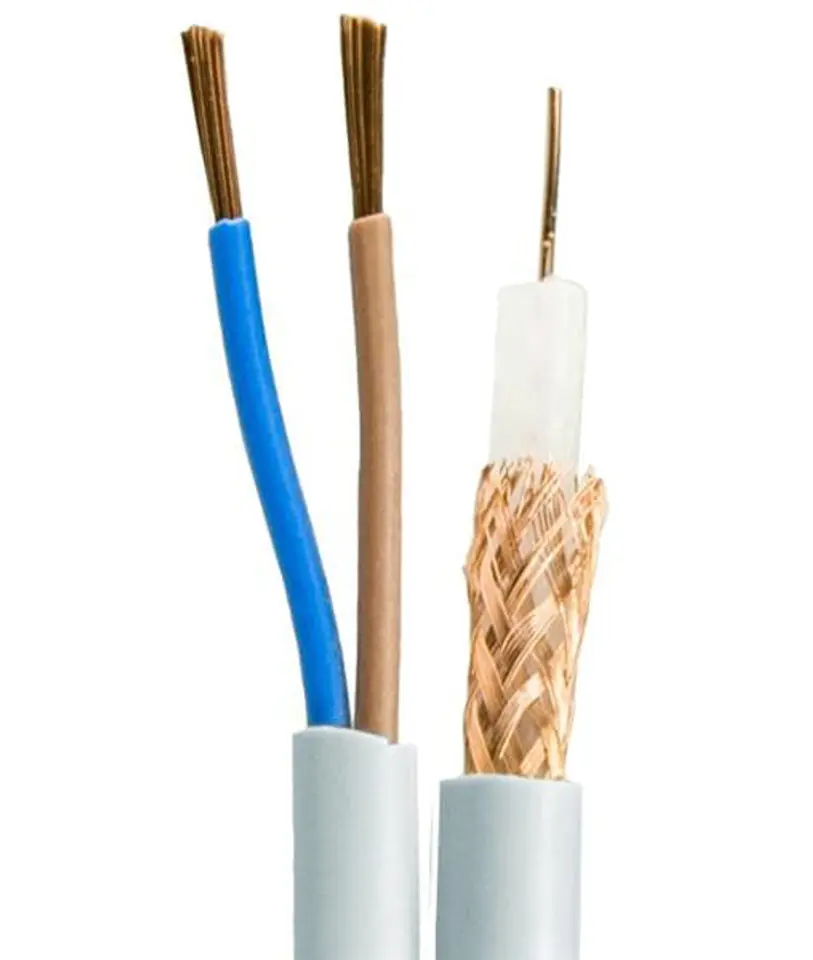

RG59+2x0,75 typu Shotgun jest kablem koncentrycznym 75 Ohm zintegrowanym z żyłami zasilającymi o konstrukcji ósemkowej , przeznaczonym głównie do stosowania w instalacjach telewizji przemysłowej. Część współosiowa jest przewodem typu RG-59 z żyłą wewnętrzną 0,59 mm i dielektrykiem z litego PE, natomiast zasilanie to dwie żyły wielodrutowe o przekroju 0,75 mm².

- Budowa przewodu : jedna para współosiowa rodzaju 75-0,59/3,7 o impedancji falowej 75 Ohm oraz dwie żyły wielodrutowe ( Cu lub CuAl ) o przekrojach znamionowych 0,75 mm² o izolacji polwinitowej .

- Ośrodek przewodu : stanowią ułożone równolegle para współosiowa i dwie żyły sterownicze .

- Powłoka zewnętrzna : wykonana z PVC uodpornionego na działanie promieni słonecznych wytłoczona jednooperacyjnie na ośrodek .

- Zakres pracy : po ułożeniu kabel przeznaczony jest do pracy w otoczeniu o wilgotności względnej powietrza do 100 % oraz w temperaturze od -30 do +70 C .

SHOTGUN RG59+2X0,75

Parametry kabla

Częstotliwość ( MHz ) 50 100 200 450 800 1000 1300

Tłumienie ( dB/100m ) 7,6 10,9 15,2 23,2 32,6 36,6 42,1

Część sterownicza

Żyły sterownicze 2 x linka wielodrutowa w izolacji PVC

Przekrój znamionowy żył sterowniczych 0,75 mm²

Powłoka zewnętrzna PVC – średnica 4,5 mm

Część współosiowa

Żyła Drut Cu - średnica 0,59 mm

Dielektryk PE - średnica 3,7 mm

Ekran Bardzo gęsty oplot ( ~ 90% pokrycia )

Powłoka zewnętrzna PVC - średnica 5,9 mm

Impedancja (Ohm) 75/3

Pojemność jednostkowa (pF/m) 67/ 3

Skuteczność ekranowania ( 100 – 900 MHz ) > 65 dB

Rezystancja żyły wewnętrznej 46 Ohm/km

Minimalny promień zgięcia w instalacjach wewnętrznych ( mm ) > 5-krota średnic

Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne i zdjęcia nie zawierają uchybień lub błędów, które nie mogą jednak być podstawą do roszczeń.
