Podwójny docisk klinowy 2,2 kN MITEE-BITE

83,63 zł
Wysyłka z magazynu: ⁨B6⁩
Przewidywana wysyłka: Tue, Nov 26 - Fri, Nov 29
14 dni na zwrotBez podawania przyczyny
Dostępność:
duża ilość
Producent:
MITEE-BITE
Kod produktu:
X80500 / 4046368805006

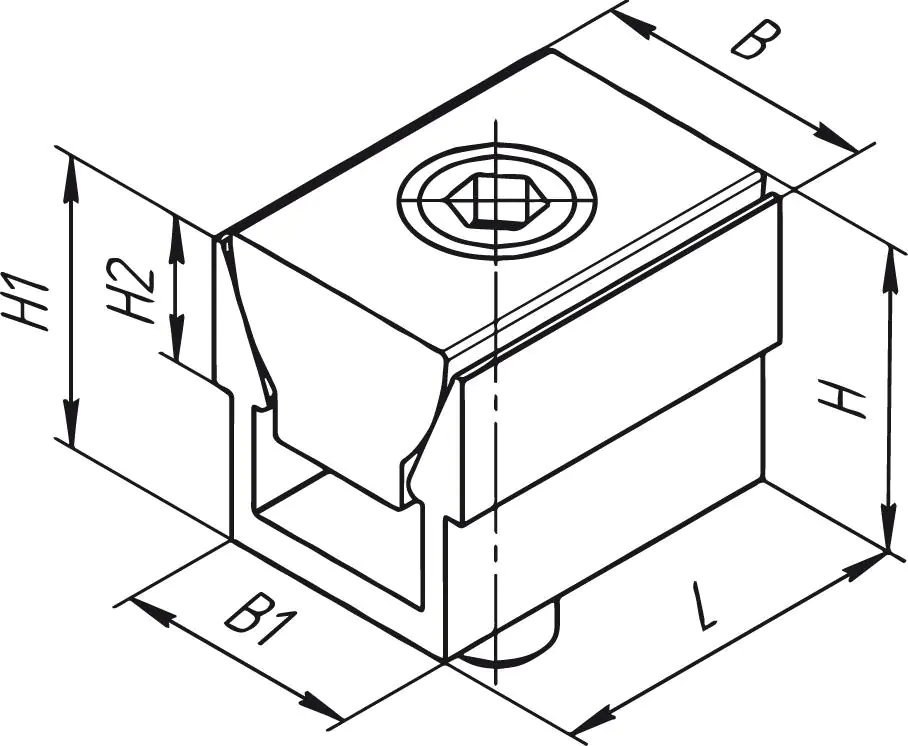

Specyfikacja

Długość l:15,9 mm
Maks. rozstawienie:13,2 mm
Rozmiar klucza:3 mm
Siła mocowania:2,2 kN
Śruba:M4
Szerokość b:12,3 mm
Wymiar b1:10,4 mm

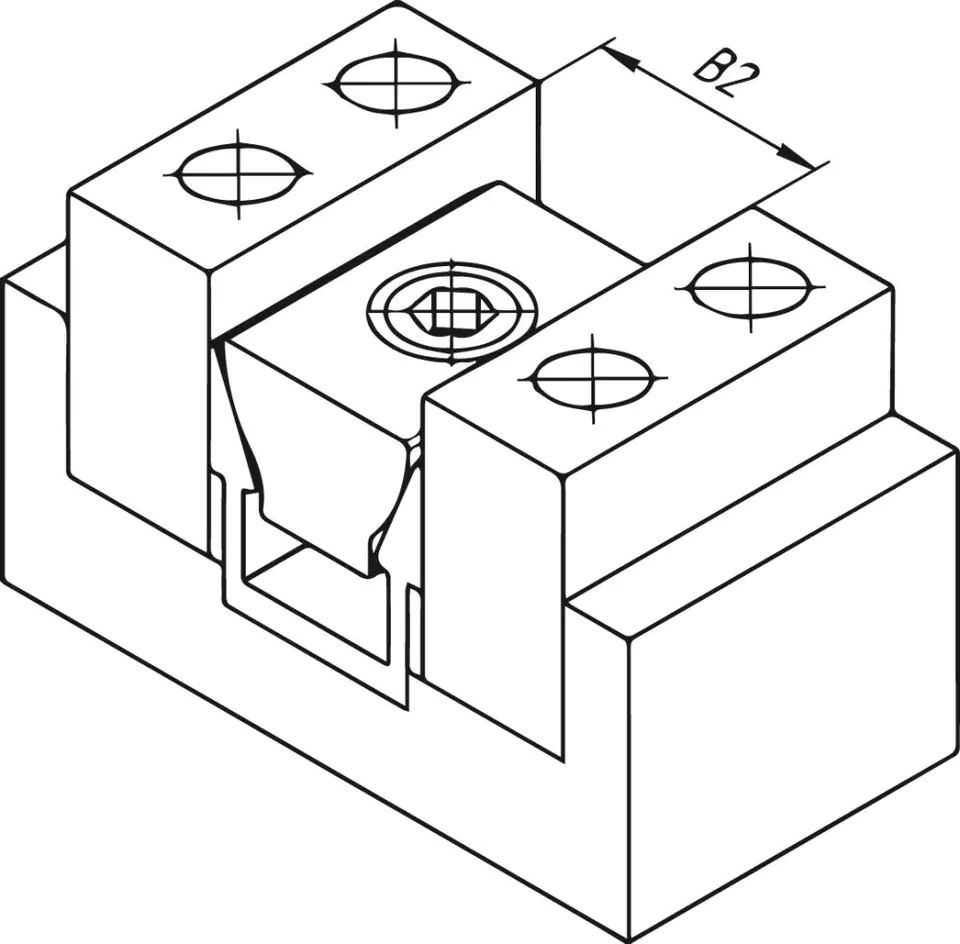

Wymiar b2:12,7 mm
Wymiar h2:5,6 mm
Wysokość h:14,5 mm

Podwójny docisk klinowy

Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych.
Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna.
Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.

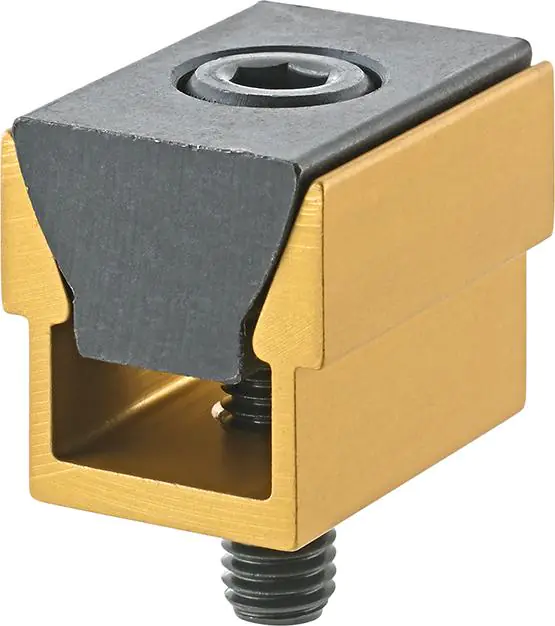

Wykonanie: profil aluminiowy powlekany, klin stalowy ulepszany cieplnie. Niewielkie wymiary umożliwiają mocowanie wielokrotne.
Zastosowanie: za pomocą jednego elementu mocującego mocowane są jednocześnie 2 obrabiane przedmioty. Idealne do mocowania elementów okrągłych i prostokątnych.

Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne i zdjęcia nie zawierają uchybień lub błędów, które nie mogą jednak być podstawą do roszczeń.
