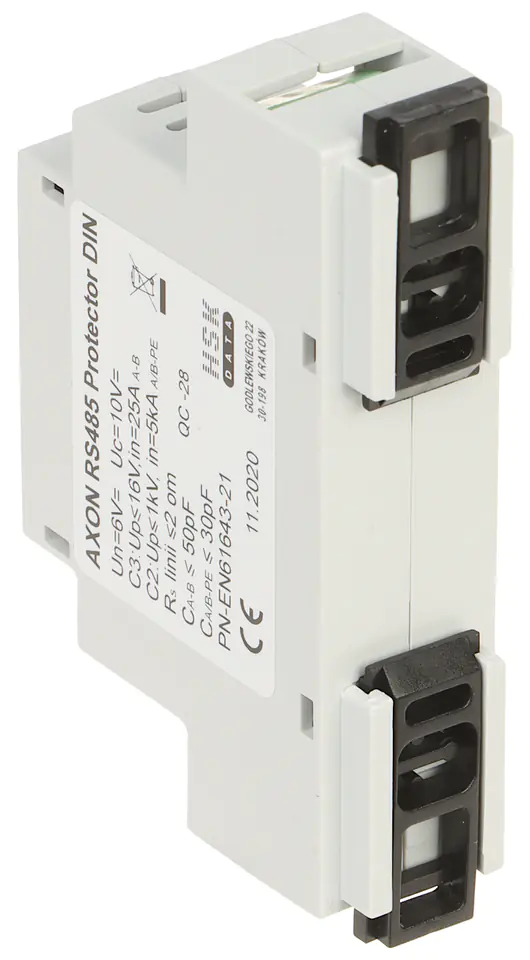

OGRANICZNIK PRZEPIĘĆ AXON-RS485/DIN LINII SYMETRYCZNEJ RS-485

58,45 €
Wysyłka z magazynu: ⁨D4⁩
Przewidywana wysyłka: Mon, Apr 7 - Tue, Apr 8
14 dni na zwrotBez podawania przyczyny
Dostępność:
na wyczerpaniu
Producent:
HSK ACAR
Kod produktu:
AXON-RS485/DIN / 5904743337018

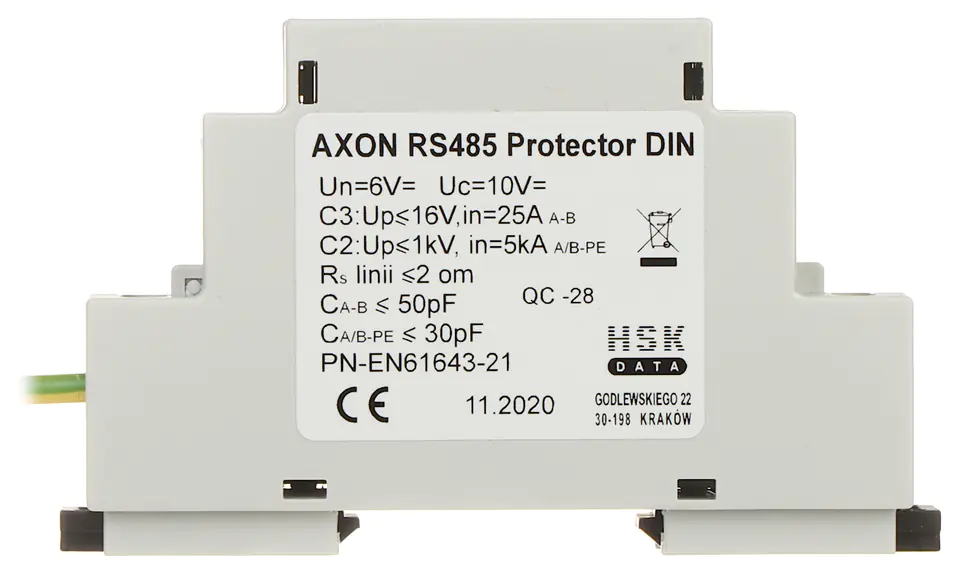

Specyfikacja

Chronione linie:RS
Dopuszczenie do obrotu w rp:Tak
Gniazdo:potrójne zaciski śrubowe 2,5mm2
Gwarancja:24 miesiące
Impedancja szeregowa linii:≤ 2 Ω
Inne cechy:Pasmo przenoszenia: 0 ±#8211; 1MHz, Impedancja szeregowa linii RS:±#8804;2±#8486;
Kraj pochodzenia:Polska
Napięcie maksymalne:10 V
Napięcie maksymalne u<sub>c</sub>:10V
Napięcie ochrony linia-uziemienie [c2]:≤ 1000 V - 1.2 kV / 50 µs
Napięcie protekcji up linia-linia dla prądu znaminowego [c3]:≤ 16 V - 1 kV/µs
Napięcie znamionowe:6 V
Napięcie znamionowe u<sub>n</sub>:6V
Nominalny prąd wyładowczy (linia-linia) [c3]:25 A - 10/1000 µs
Nominalny prąd wyładowczy (linia-uziemienie) [c2]:5 kA - 8/20 µs
Obudowa:do montażu na szynę 35mm o szerokości 1,5 modułu
Parametry ochrony:Zgodne z PN-EN61643-21
Pasmo przenoszenia:0 MHz ... 1 MHz
Pojemność linia-linia:50 pF
Pojemność linia-uziem:16 pF
Poziom protekcji u<sub>p</sub> linia-linia:dla iN: ±#8804;16V ±#8211; 1kV/±#181;s, C3
Poziom protekcji u<sub>p</sub> linia-uziemienie:dla iN: ±#8804;1000V ±#8211; 1,2kV/50±#181;s, C2
Prąd znamionowy:0.75 A
Prąd znamionowy obciążenia:0,75A=
Producent:HSK DATA Sp. z o.o.
Przewód:uziemiający 0,23m
Symbol producenta:W0049
Waga:0,05 kg
Wymiary:90  x 58  x 22.5 mm ( Szerokość 1.5  )
Wymiary produktu:90x58x22,5mm
Zgodność z normą:PN-EN 61643-21
Złącza:2x potrójny zacisk śrubowy, 2.5 mm²
Znamionowy prąd wyładowczy i<sub>n</sub> linia-linia:25A ±#8211; 10/1000±#181;s, C2
Znamionowy prąd wyładowczy i<sub>n</sub> linia-uziem.:5kA ±#8211; 8/20±#181;s, C2

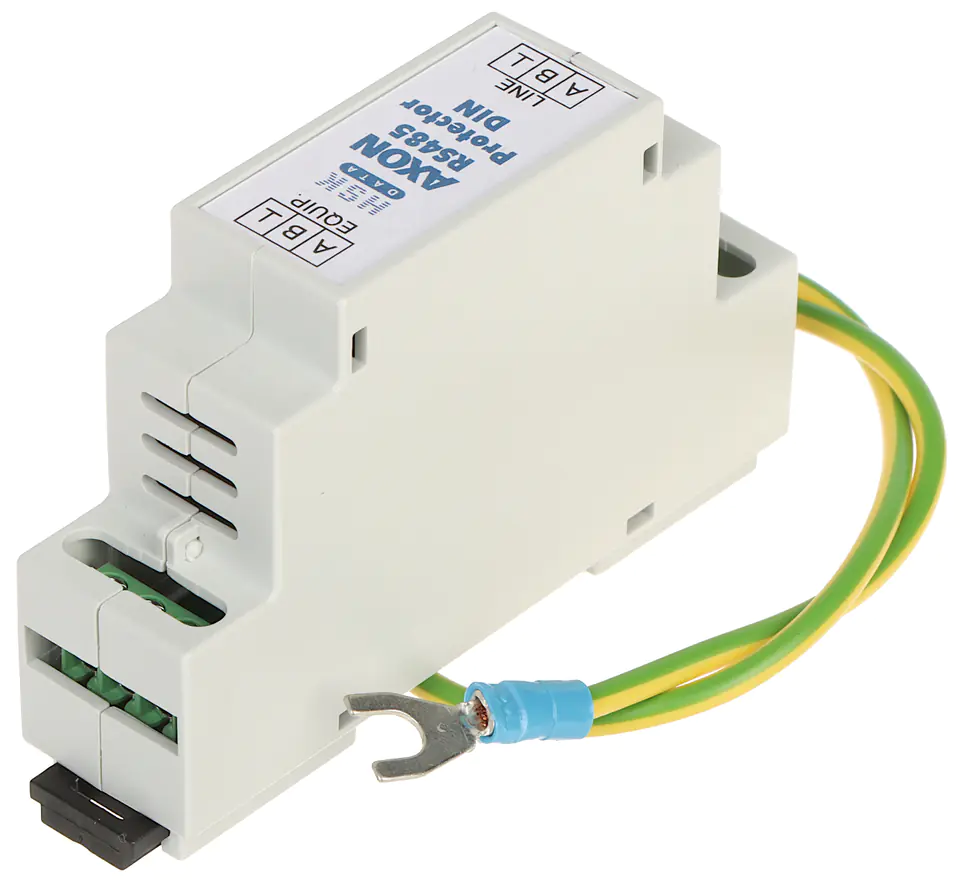

Ogranicznik przepięć AXON-RS485/DIN przeznaczony jest do ochrony przeciwprzepięciowej urządzeń elektronicznych pracujących w systemach sterowania kamerami przemysłowymi bazujących na transmisji RS-485 lub jej odmianach o napięciu nie wyższym niż 5VAXON-RS485/DIN zawiera w sobie elementy ochronne ograniczające przepięcia pojawiające się pomiędzy linią transmisyjną a przewodem ochronnym PE, umożliwiające odprowadzenie ładunku zakłócającego do ziemiW urządzeniu zastosowano także elementy ograniczające niebezpieczne napięcie, mogące wystąpić między liniami

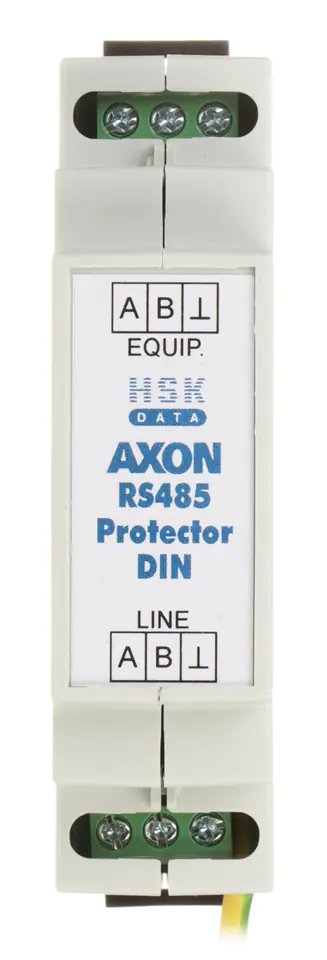

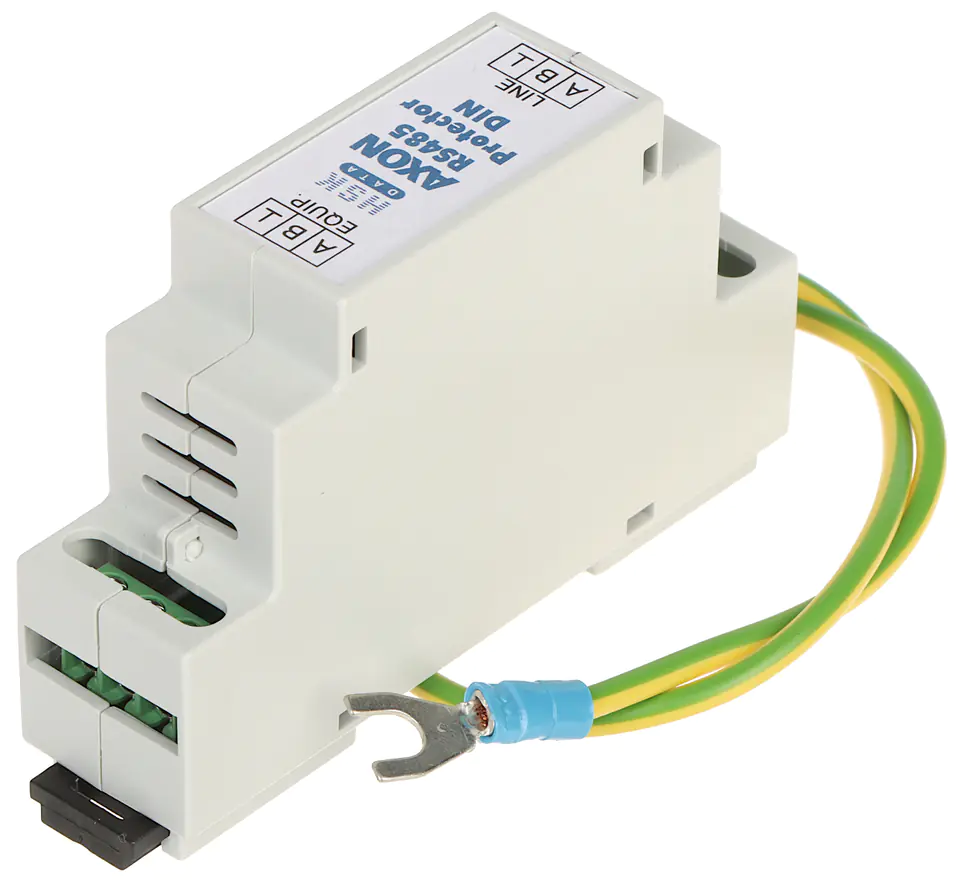

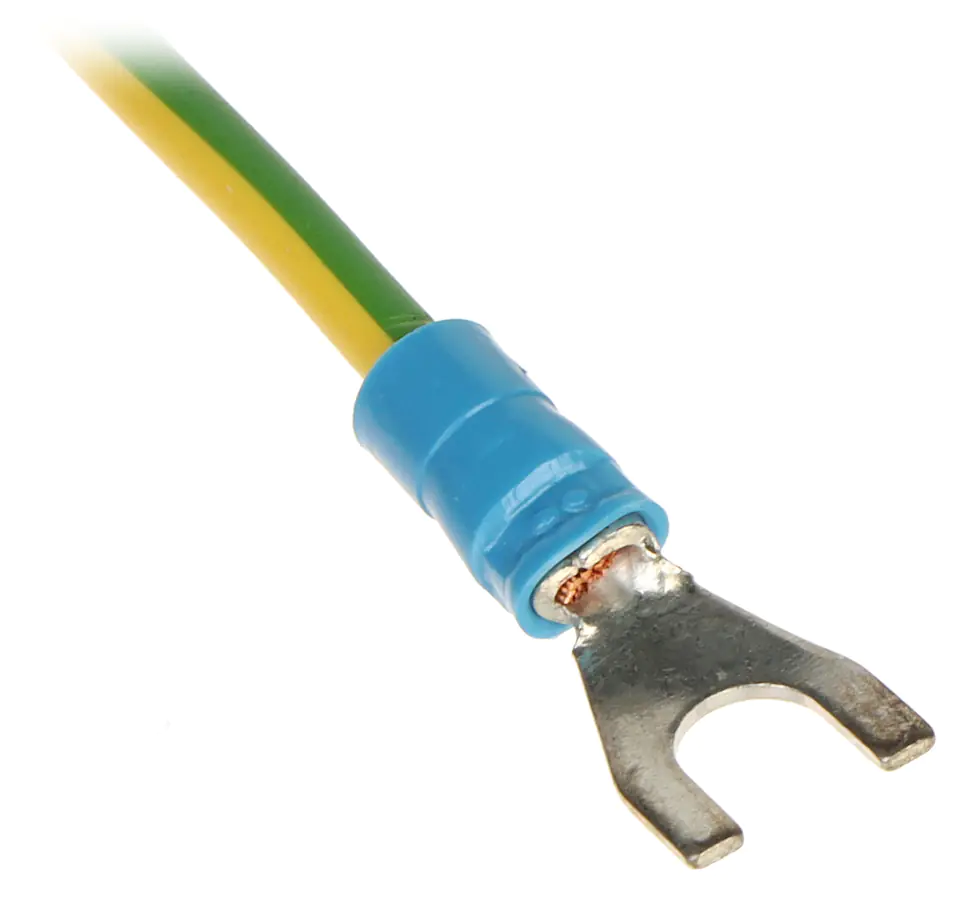

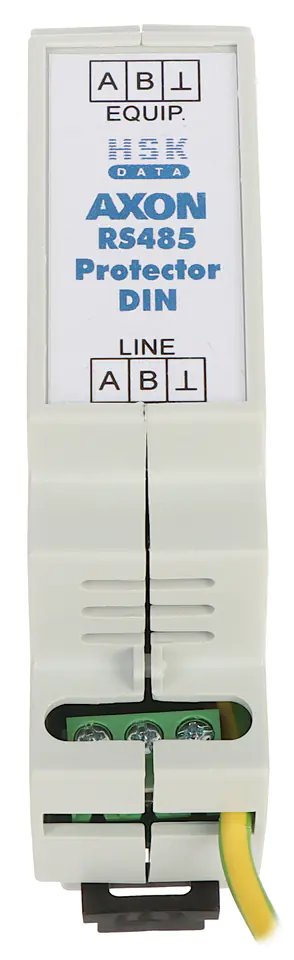

Dzięki temu AXON-RS485/DIN wszechstronnie zabezpiecza dołączone do niego urządzeniaAXON-RS485/DIN jest przewidziany do montażu na szynie DIN 35 mmJako elementy łączeniowe zastosowano złącza zaciskoweZaciski A, B służą do podłączania zabezpieczanych linii transmisyjnych, natomiast trzeci zacisk może być w razie potrzeby wykorzystany przez instalatora jako masa sygnałowaPrzewód uziemiający, zakończony końcówką widełkową wyprowadzony jest na zewnątrz i łączy się bezpośrednio z obudowąUrządzenie jest ochronnikiem niesymetrycznymLinię transmisyjną podłączamy do zacisków \"Line\", natomiast chronione urządzenie do \"Equip\"Warunkiem poprawnej pracy AXON-RS485/DIN jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE
