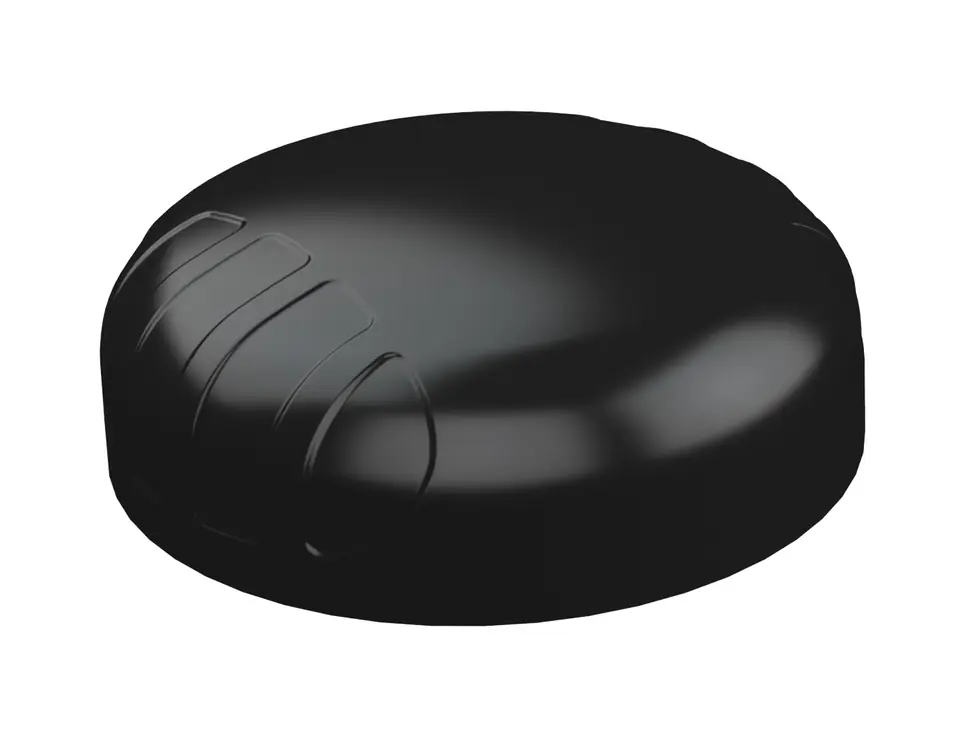

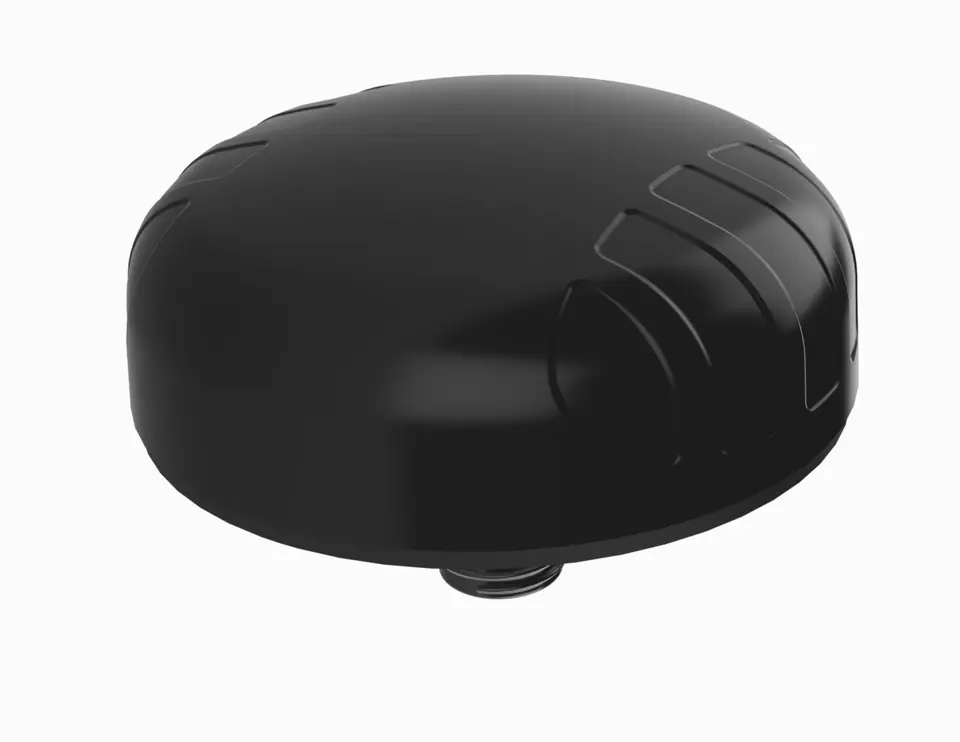

Niskoprofilowa antena dookólna Poynting PUCK-8

Szerokopasmowa panelowa antena dookólna PUCK-0008-V1-01

Szerokopasmowa panelowa antena dookólna PUCK-0008-V1-01 to innowacyjne rozwiązanie dla wymagających użytkowników. Dzięki obsłudze LTE i Wi-Fi zapewnia stabilne i szybkie połączenie w każdych warunkach. Kompaktowa konstrukcja i solidne wykonanie sprawiają, że jest odporna na trudne warunki atmosferyczne. PUCK-0008-V1-01 idealnie nadaje się do zastosowań domowych, biurowych oraz przemysłowych, gwarantując wydajność i niezawodność. Jej szerokopasmowy zasięg umożliwia odbiór sygnału w różnych zakresach, a nowoczesny design sprawia, że łatwo wkomponuje się w każde otoczenie.

Cechy produktu

- Wysoka wydajność: Obsługuje wiele częstotliwości w jednym urządzeniu – 2G, 3G, 4G, LTE i gotowość na 5G.

- Technologia LTE: LTE (2x2 MIMO) oraz dwuzakresowe Wi-Fi (SISO) zapewniają stabilne i szybkie połączenia.

- Szerokopasmowy zakres: Obsługuje częstotliwości, w tym pasmo CBRS 3,5 GHz, idealne do nowoczesnych zastosowań.

- Odporność na warunki: Solidna, wodoodporna i wandaloodporna obudowa o klasie IP68 gwarantuje niezawodność w trudnych warunkach.

- Wszechstronność zastosowań: Dedykowana do transportu, zastosowań morskich oraz IoT/M2M, co czyni ją uniwersalnym rozwiązaniem.

- Łatwa instalacja: Opcje montażu Ultra-veZAtile umożliwiają szybkie i wygodne zamocowanie w różnych miejscach. Zastosowanie anteny

- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody

- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie

- Automatyka przemysłowa, robotyka i inne systemy M2M

- Digital Signage

- Magazyny i systemy logistyczne

- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)

- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)

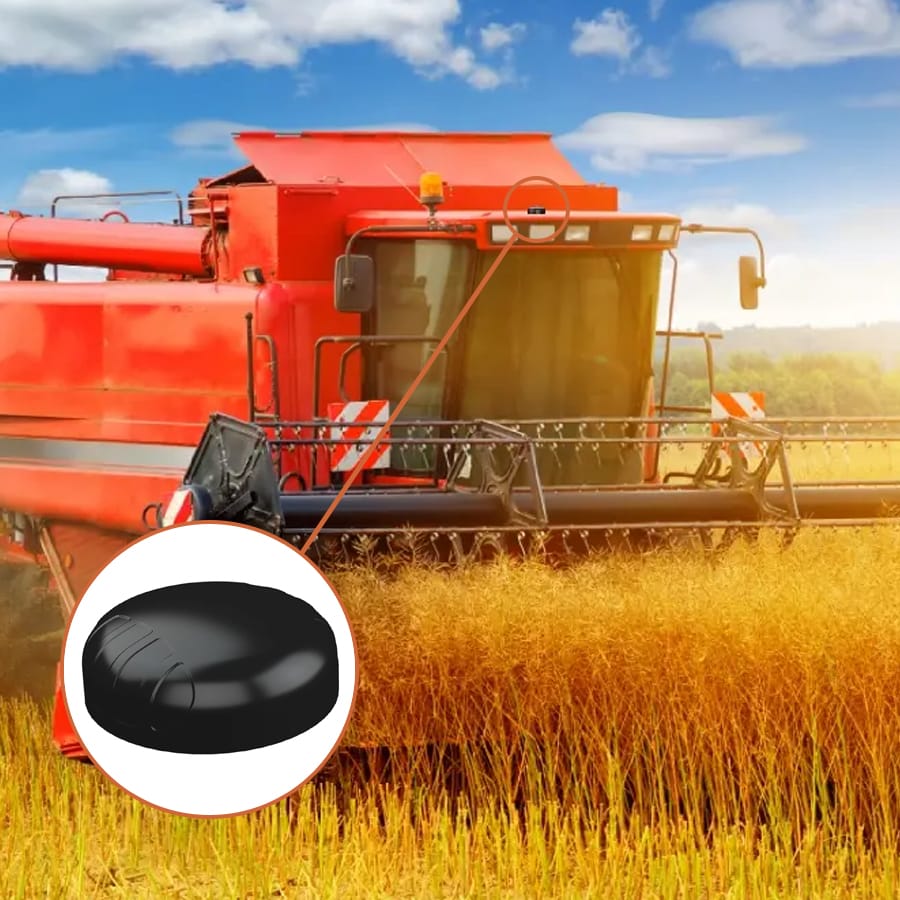

- Maszyny rolnicze

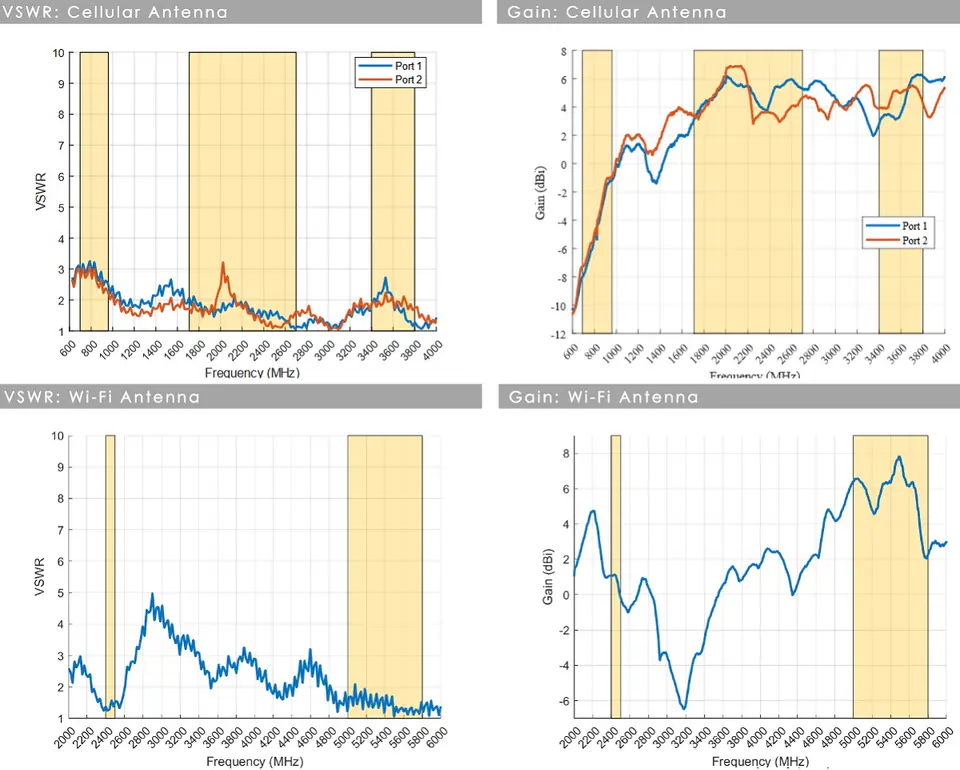

- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych Współczynnik fali napięcia (VSWR)*

VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1, PUCK-8 zapewnia doskonałą wydajność na wszystkich pasmach z VSWR ≤2,5: 1 ponad 85% pasma

6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960,1710-2700 i 3400-3800 MHz, 7,5 dBi to szczytowe wzmocnienie we wszystkich pasmach 2400–2500 i 5000–5800 MHz

- Wzmocnienie przy 698-960 MHz: -1 dBi,

- Wzmocnienie przy 1710-270 MHz: 6 dBi

- Wzmocnienie przy 3400-3800 MHz: 6 dBi

- Wzmocnienie przy 2400-2500MHz MHz: 1,2 dBi

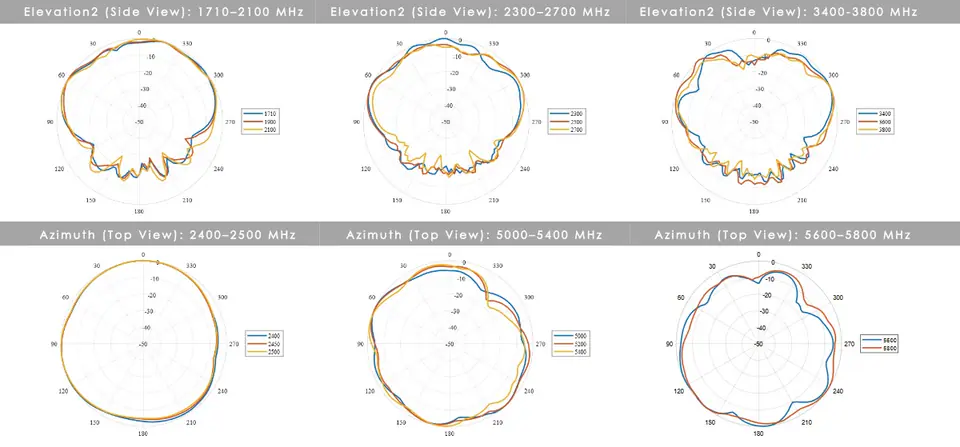

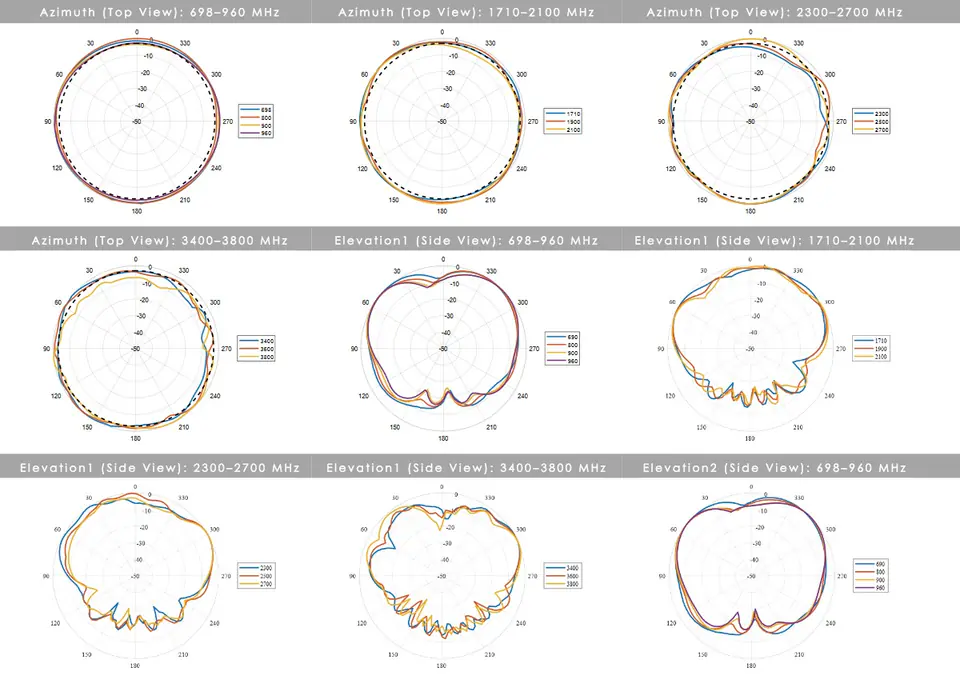

- Wzmocnienie przy 5000-5800MHz MHz: 7,5 dBi Wzorce promieniowania

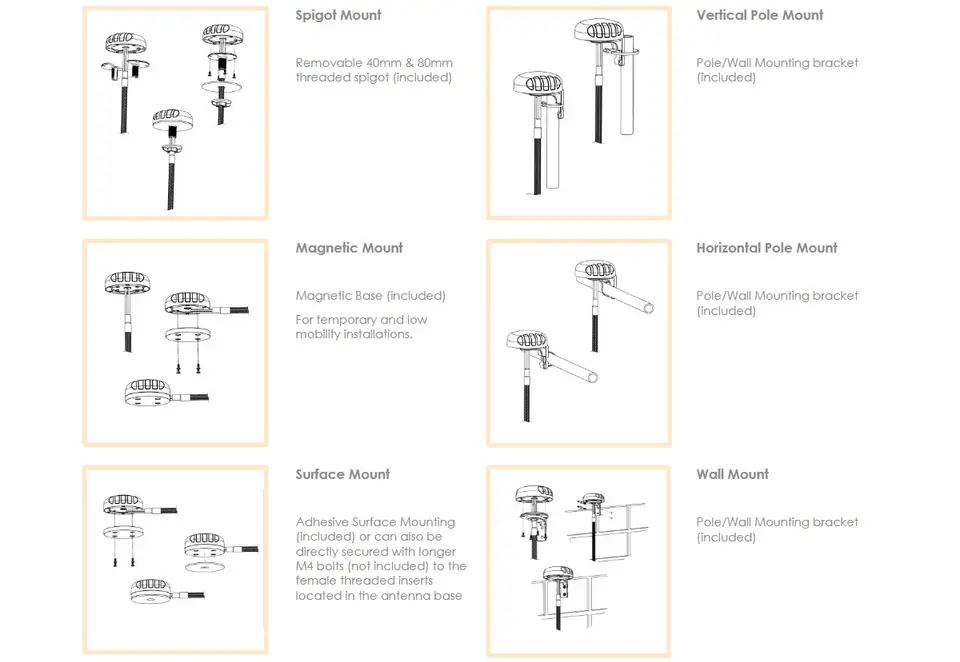

Wiele możliwości montażu

Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:

- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)

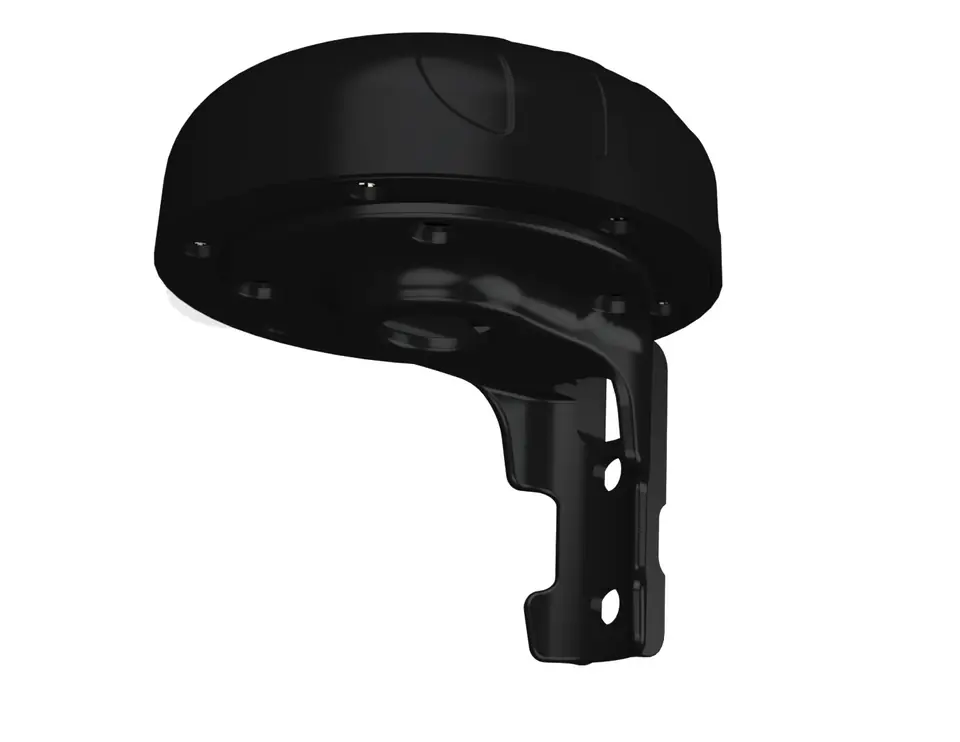

- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)

- Poziomy montaż na słupie (np. Szyny morskie)

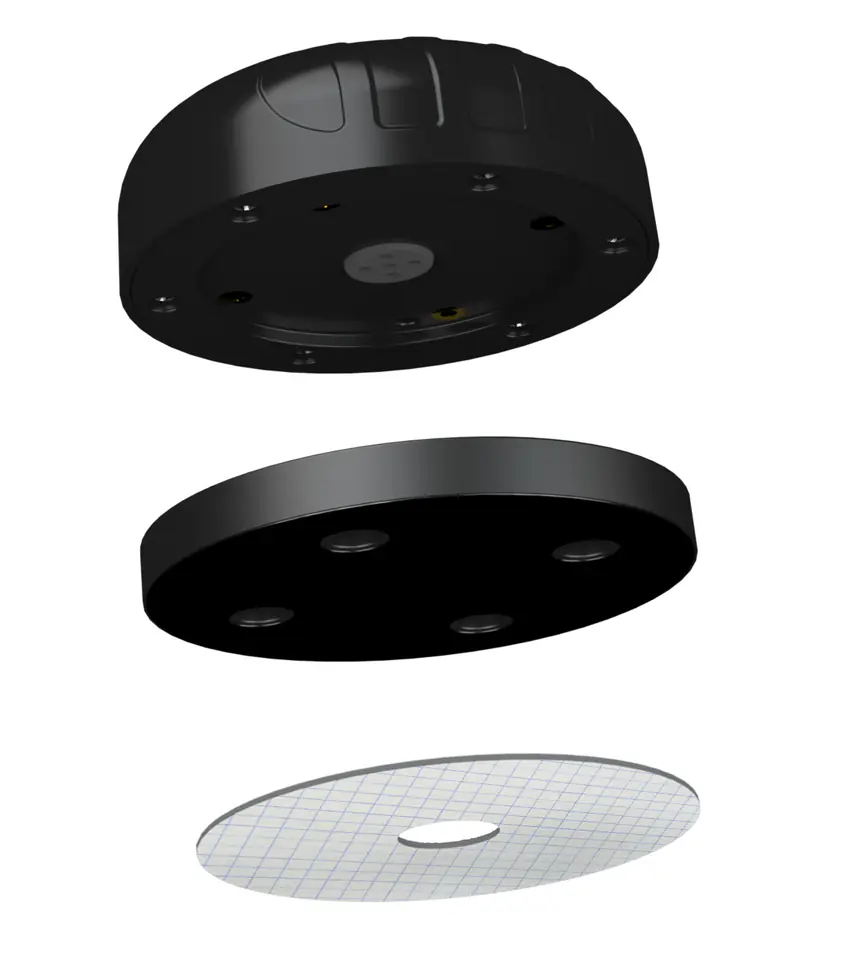

- Mocowanie magnetyczne

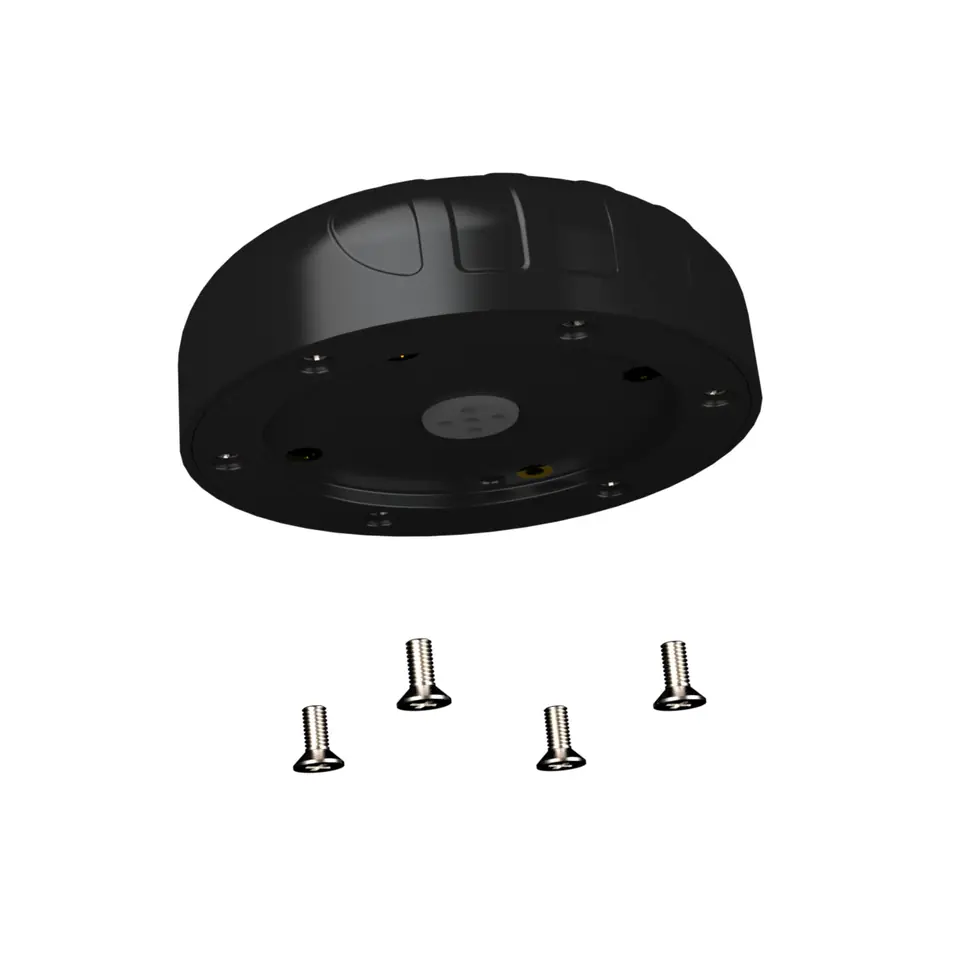

- Montaż powierzchniowy (taśma dwustronna)

- Mocowanie ścienne Przegląd anteny

Wersja anteny LTE:Wersja anteny Wi-Fi Dualband:Porty1 i 23SISO / MIMO2x2 MIMOSISOZakres częstotliwości:698 MHz - 3800 MHz2,4-2,5 GHz i 5-6 GHzZysk szczytowy6 dBi7,5 dBiTyp kabla koncentrycznegoRTK-031RTK-031Długość kabla koncentrycznego2 m2 mTyp złączaSMA MaleSMA Male (w zestawie adapter RP-SMA)

Specyfikacja techniczna

Zakres częstotliwości (Cellular): 698 - 960 MHz

1710 - 2700 MHz

3400 - 3800 MHz Zysk (maks.) Port 1 i 2: 8.5 dBi @ 617-960 MHz

8.5 dBi @ 1710-2700 MHz

11 dBi @ 3400-4200 MHz VSWR Port 1 i 2: 1,5:1 dla ponad 95% pasma Moc zasilania: 10 W Poaryzacja: Liniowa, pionowa Impedancja wejściowa: 50 Ohm (nominalna) Tłumienie kabla: 0.362 dB/m @ 900 MHz

0.514 dB/m @ 1800 MHz

0.533 dB/m @ 2400 MHz

0.603 dB/m @ 3000 MHz Przejście DC: TakSpecyfikacje środowiskowe, certyfikaty i atestyOdporność na wiatr: ≤220 km/hZakres temperatur roboczych: -40°C do +80°CWarunki środowiskowe: Zewnętrzne/wewnętrzneStopień ochrony przed wodą: IP 68 – do 30 minut na głębokości 1.5 mWilgotność robocza: Do 98%Wilgotność przechowywania: 5% do 95% (bez kondensacji)Zakres temperatur przechowywania: -40°C do +80°COdporność na uderzenia: IK 10Zgodność ze standardami: CE i RoHSSpecyfikacje mechaniczneWymiary produktu: Ø99.3 mm x 36 mmWymiary opakowania: 150 mm x 150 mm x 120 mmWaga: 0.476 kgWaga z opakowaniem: 0.67 kgMateriał radomu: PC+ABS (bez halogenu)Kolor radomu: CzarnyTyp montażu: Ø20 gwintowany wspornik, montaż na ścianie, powierzchni i magnetycznySpecyfikacje WiFiZakresy częstotliwości (Wi-Fi): 2400-2500 MHz, 5000-6000 MHzZysk (maks.) Port 1: 5 dBi @ 2400-2500 MHz, 7.5 dBi @ 5000-6000 MHzVSWR Port 1: ≤2.5:1 na ponad 95% pasmaMoc wejściowa: 10 WImpedancja wejściowa: 50 Ohm (nominalna)Polaryzacja: Liniowa, pionowaTłumienie kabla: 0.88 dB/m @ 2400 MHz, 1.65 dB/m @ 5800 MHzŚcieżka do masy: TakInformacje zamówieniaNazwa handlowa: PUCK-8Kod produktu: A-PUCK-0008-V1-01Numer EAN: 6009710920510Zawartość opakowania produktuZawartość opakowania: A-PUCK-0008-V1-01Uchwyt montażowy: Ø20 gwintowany wspornik, powierzchnia klejąca i magnetycznaAdaptery: 1x RPSMA(m) do SMA(f)

Odnośniki do filmów o PUCK-8:

Główny - https://youtu.be/wQ7WTtjMNPM

Unboxing - https://youtu.be/AfL5b7pRWbk

Test wysokiego napięcia PUCK - https://youtu.be/A-3FVcQjK-I

Test PUCK w tunelu aerodynamicznym - https://youtu.be/Yga3oqAGly0

Test wytrzymałości - https://youtu.be/MS_gkMZ26tE

Konstruowanie rozwiązań 4x4 MIMO - https://youtu.be/YsRRjBAfX4k
