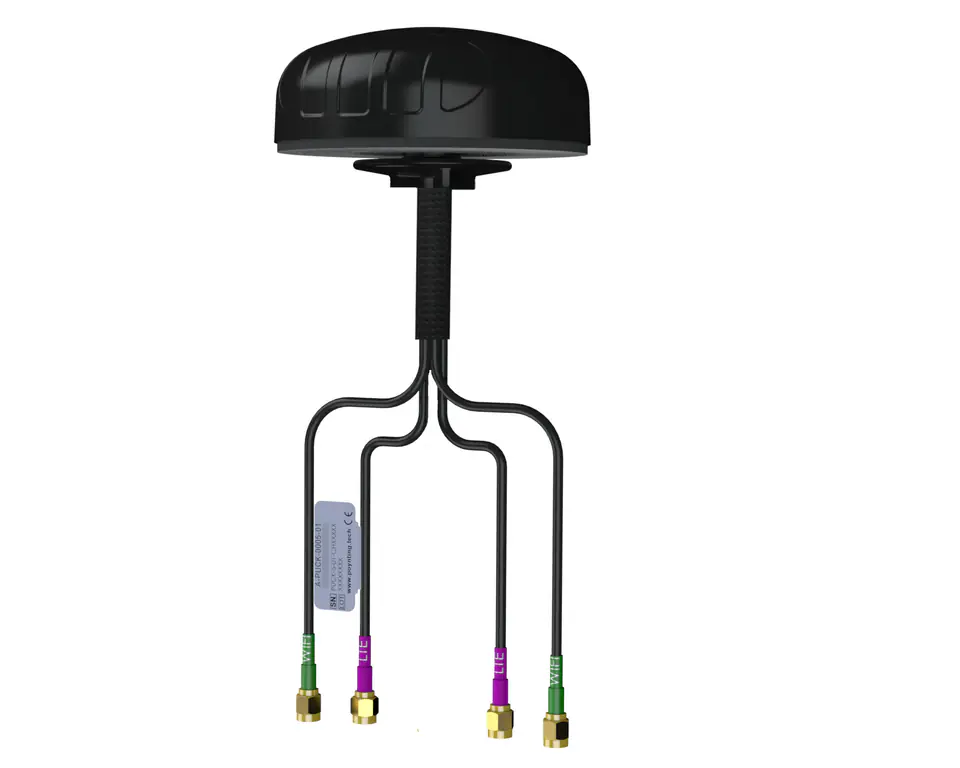

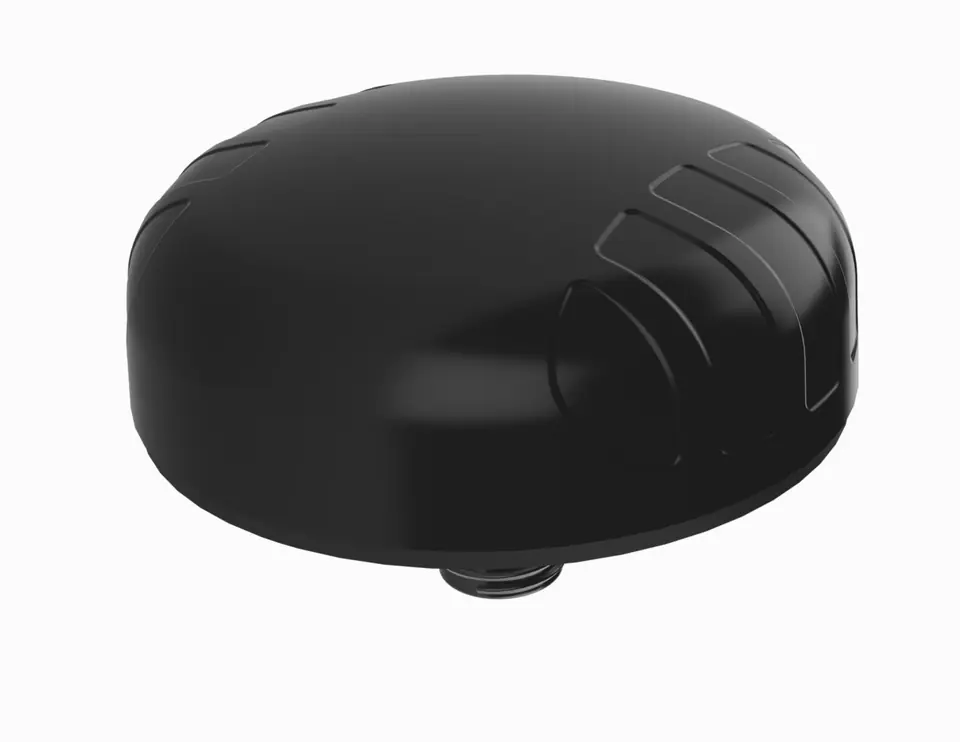

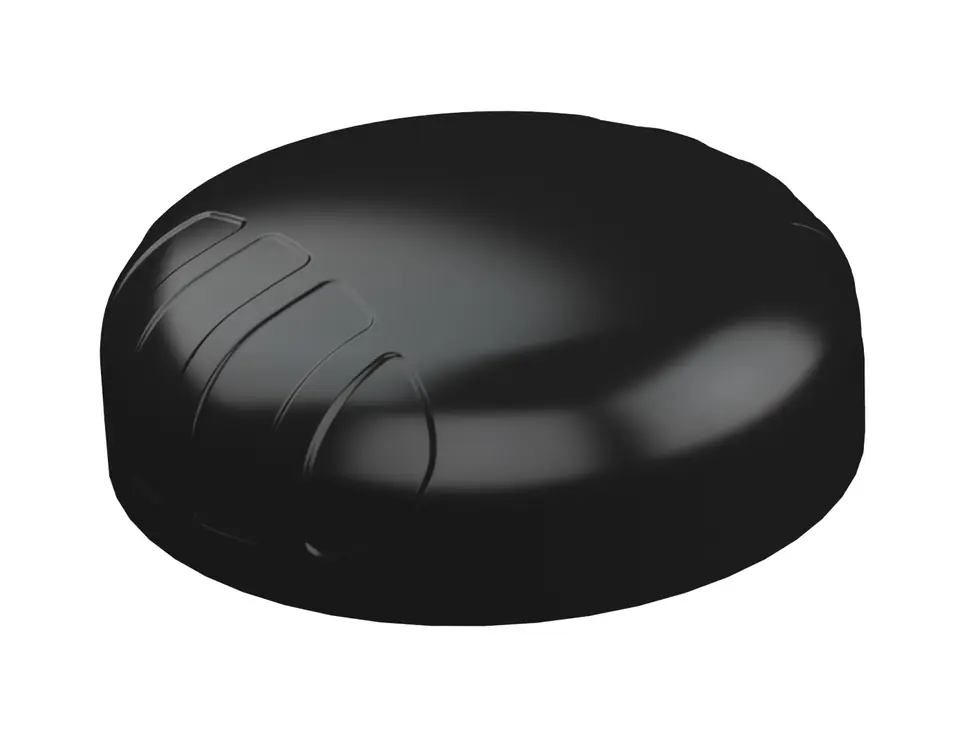

Szerokopasmowa panelowa antena dookólna Poynting PUCK-7 2X2 LTE (MIMO) 6 dBi, 2X2 Wi-Fi (MIMO) 7.5 dBi
Nowa antena PUCK firmy Poynting oferuje małą antenę profilową do użytku w IoT / M2M, inteligentnych licznikach, inteligentnych usługach użyteczności publicznej, transporcie, żegludze morskiej i rolnictwie. PUCK-7 składa się z systemu antenowego 4 w 1 w jednej obudowie, wyposażonego w 2×2 MIMO LTE i 2×2 MIMO Wi-Fi (dwuzakresowe 2,4 GHz i 5 GHz). Anteny 2x Cellular MIMO (dla 2G / 3G / 4G) obejmują pasmo od 698 MHz do 3800 MHz, w tym najpopularniejsze międzynarodowe pasma LTE. Antena zapewnia dwie oddzielne dwuzakresowe anteny Wi-Fi oferujące jednoczesne pasma 2,4 GHz i 5 GHz, obsługujące 802.11ni 802.11ac / ax z 2×2 MIMO. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów promieniujących zapewniają doskonałą równowagę między dookólnością, różnorodnością wzorów i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są bardziej
Cechy produktu
- Wysoka wydajność: Obsługuje wiele częstotliwości w jednym urządzeniu – 2G, 3G, 4G, LTE i gotowość na 5G.
- Antena 4 w 1: Łączy funkcje LTE (2x2 MIMO) i dwuzakresowego Wi-Fi (2x2 MIMO), zapewniając stabilne i szybkie połączenia.
- Szerokopasmowy zakres: Obsługuje częstotliwości, w tym pasmo CBRS 3,5 GHz, idealne do nowoczesnych zastosowań.
- Odporność na podłoże: Antena działa efektywnie, niezależnie od powierzchni montażu, co zwiększa jej uniwersalność.
- Wytrzymała obudowa: Solidna, wandaloodporna i wodoodporna konstrukcja o klasie IP68 gwarantuje trwałość w trudnych warunkach.
- Wszechstronność zastosowań: Dedykowana do transportu, zastosowań morskich oraz IoT/M2M, co czyni ją uniwersalnym rozwiązaniem.
- Łatwy montaż: Opcje montażu Ultra-veZAtile umożliwiają szybkie i wygodne mocowanie w różnych miejscach. Zastosowanie anteny
- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody
- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie
- Automatyka przemysłowa, robotyka i inne systemy M2M
- Digital Signage
- Magazyny i systemy logistyczne
- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)
- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)

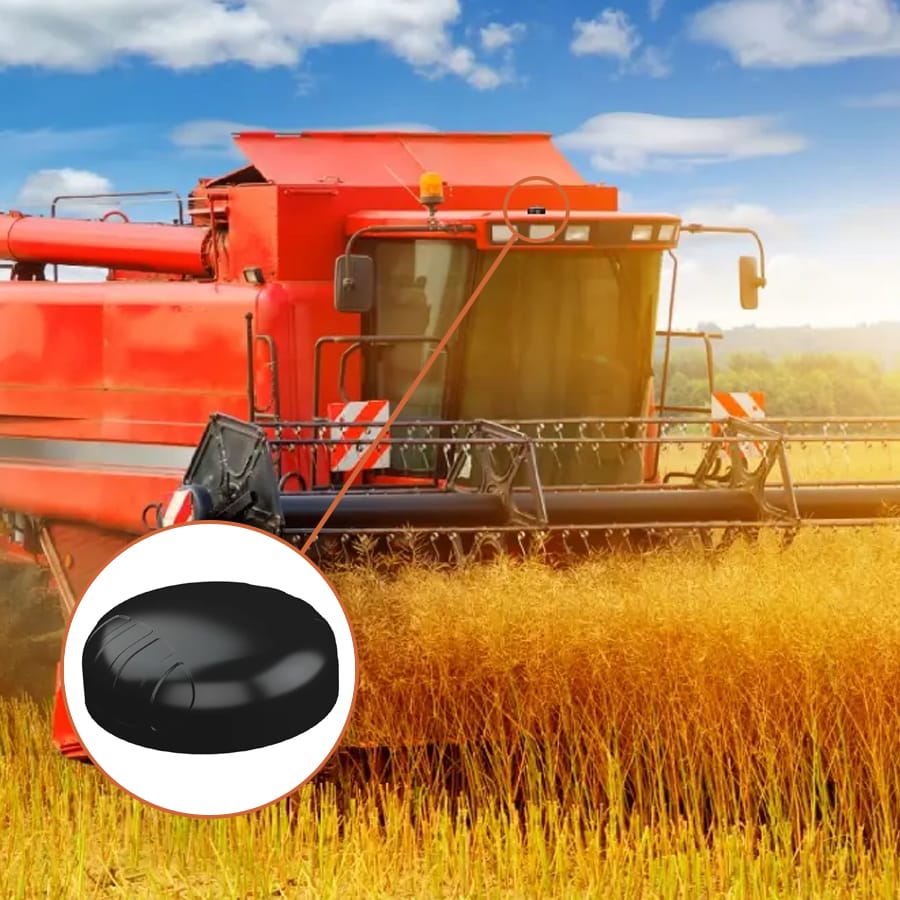

- Maszyny rolnicze

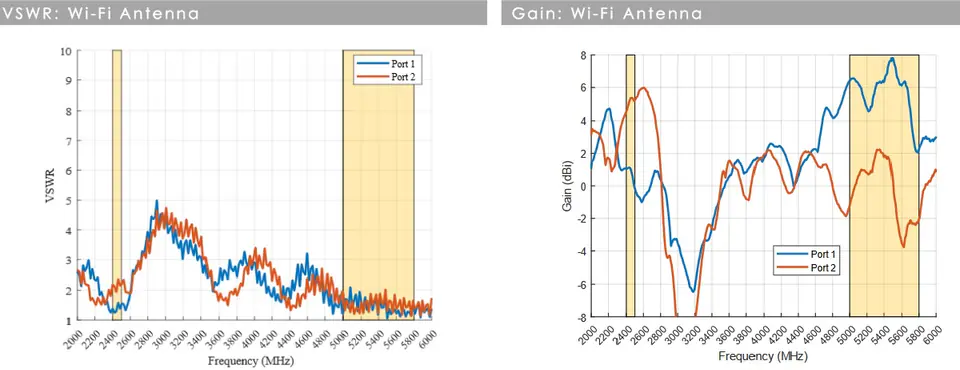

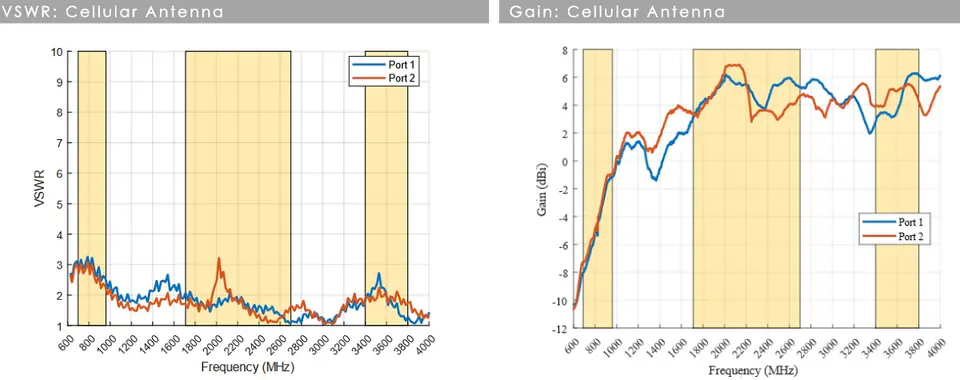

- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1, PUCK-7 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤2,5: 1 ponad 95% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960,1710-2700 i 3400-3800 MHz, 7,5 dBi to szczytowe wzmocnienie we wszystkich pasmach 2400–2500 i 5000–5800 MHz
- Wzmocnienie przy 698-960 MHz: -1 dBi,
- Wzmocnienie przy 1710-270 MHz: 6 dBi
- Wzmocnienie przy 3400-3800 MHz: 6 dBi
- Wzmocnienie przy 2400-2500MHz MHz: 5 dBi

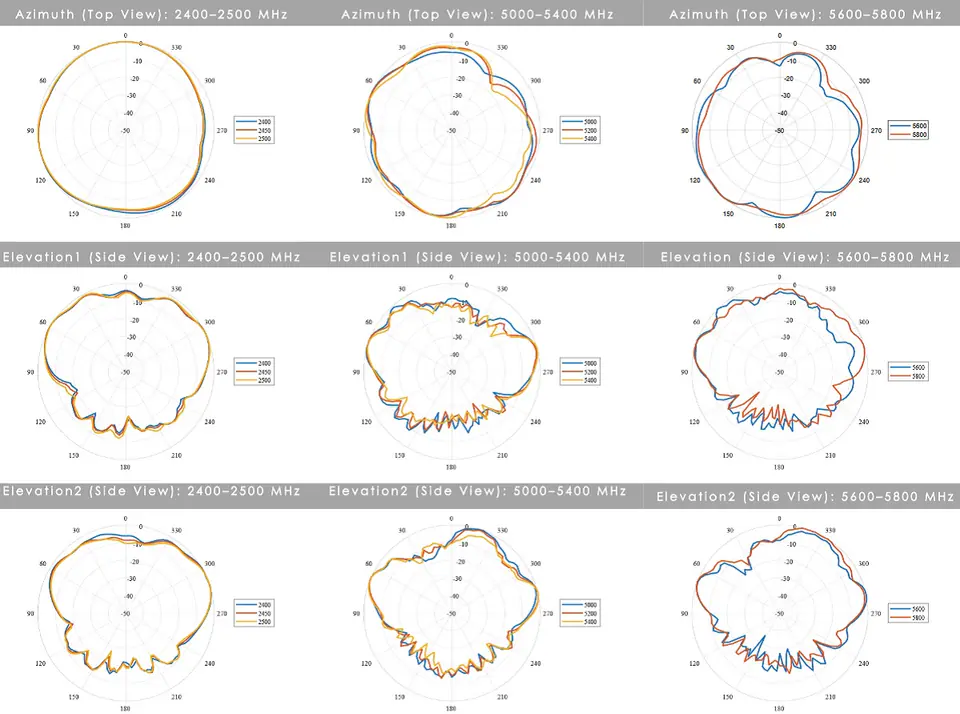

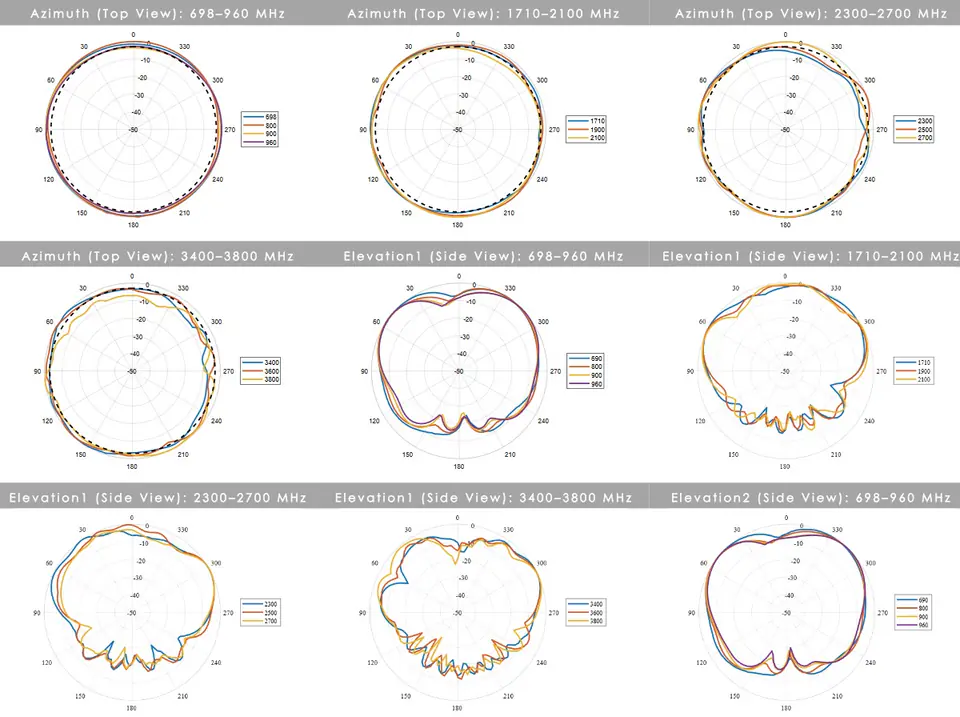

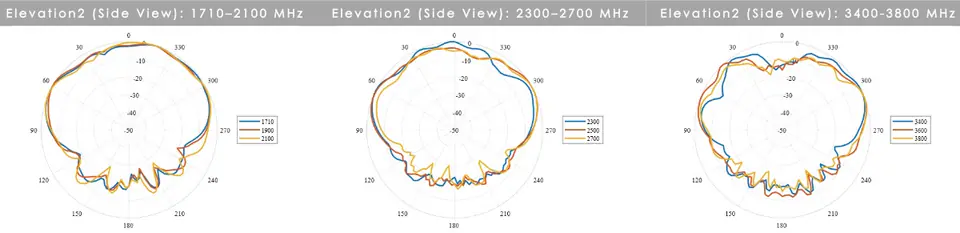

- Wzmocnienie przy 5000-5800MHz MHz: 7,5 dBi Wzorce promieniowania

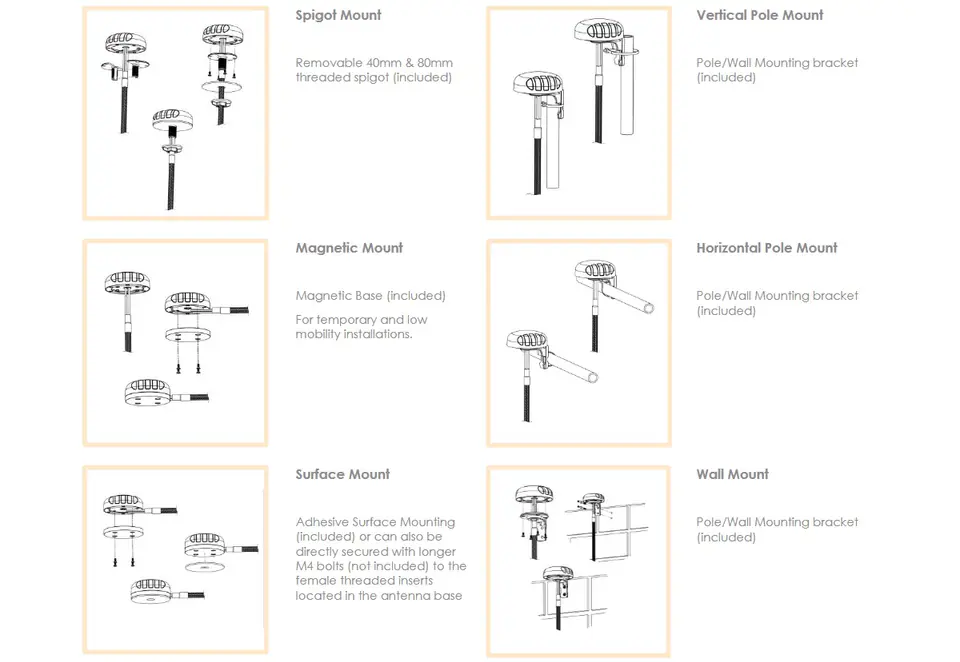

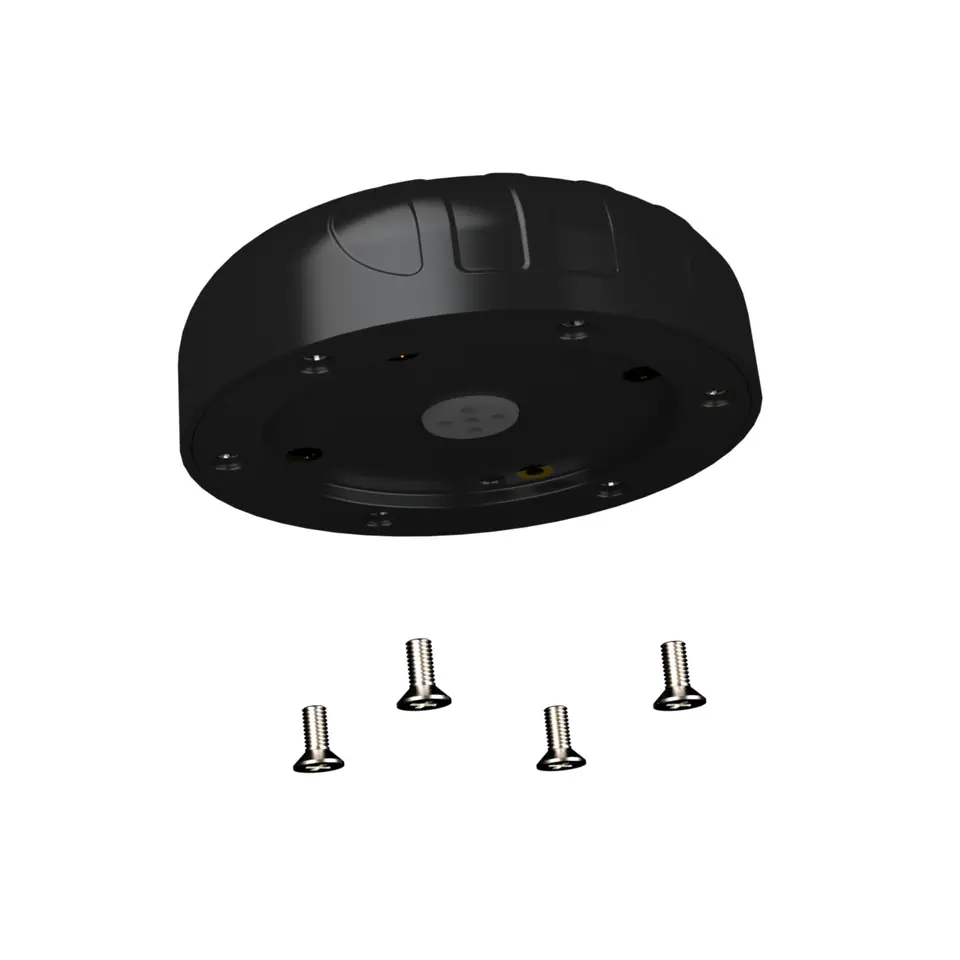

Wiele możliwości montażu
Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:
- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)
- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
- Poziomy montaż na słupie (np. Szyny morskie)

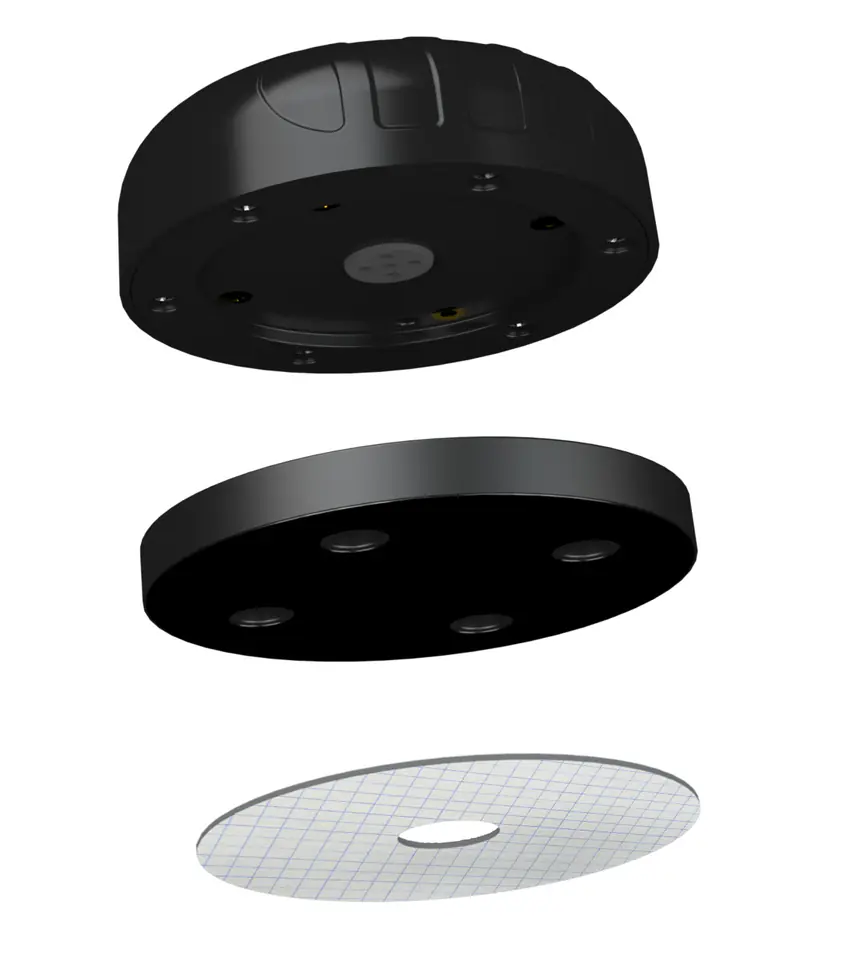

- Mocowanie magnetyczne
- Montaż powierzchniowy (taśma dwustronna)
- Mocowanie ścienne Przegląd anteny
Wersja anteny LTE:Wersja anteny Wi-Fi Dualband:Porty1 i 23 i 4SISO / MIMO2x2 MIMO2x2 MIMOZakres częstotliwości:698 MHz - 3800 MHz2,4-2,5 GHz i 5-6 GHzZysk szczytowy6 dBi7,5 dBiTyp kabla koncentrycznegoRTK-031RTK-031Długość kabla koncentrycznego2 m2 mTyp złączaSMA MaleSMA Male (w zestawie adapter RP-SMA)
Specyfikacja techniczna
Zakres częstotliwości (Cellular): 698 - 960 MHz
1710 - 2700 MHz
3400 - 3800 MHz Zysk (maks.) Port 1 i 2: -1 dBi @ 698-960 MHz
6 dBi @ 1710-2700 MHz
6 dBi @ 3200-3800 MHz VSWR Port 1 i 2: 2,5:1 dla ponad 85% pasma Moc zasilania: 10 W Poaryzacja: Liniowa, pionowa Impedancja wejściowa: 50 Ohm (nominalna) Tłumienie kabla: 0.56 dB/m @ 900 MHz
0.65 dB/m @ 1500 MHz
0.72 dB/m @ 1800 MHz
1.2 dB/m @ 3000 MHz Przejście DC: TakSpecyfikacje środowiskowe, certyfikaty i atestyOdporność na wiatr: ≤220 km/hZakres temperatur roboczych: -40°C do +80°CWarunki środowiskowe: Zewnętrzne/wewnętrzneStopień ochrony przed wodą: IP 68 – do 30 minut na głębokości 1.5 mWilgotność robocza: Do 98%Wilgotność przechowywania: 5% do 95% (bez kondensacji)Zakres temperatur przechowywania: -40°C do +80°COdporność na uderzenia: IK 10Zgodność ze standardami: CE i RoHSSpecyfikacje mechaniczneWymiary produktu: Ø99.3 mm x 36 mmWymiary opakowania: 150 mm x 150 mm x 120 mmWaga: 0.476 kgWaga z opakowaniem: 0.607 kgMateriał radomu: PC+ABS (bez halogenu)Kolor radomu: CzarnyTyp montażu: Ø20 gwintowany wspornik, montaż na ścianie, powierzchni i magnetycznySpecyfikacje WiFiZakresy częstotliwości (Wi-Fi): 2400-2500 MHz, 5000-6000 MHzZysk (maks.) Port 1 i 2: 5 dBi @ 2400-2500 MHz, 7.5 dBi @ 5000-6000 MHzVSWR Port 1 i 2: ≤2.5:1 na ponad 95% pasmaMoc wejściowa: 10 WImpedancja wejściowa: 50 Ohm (nominalna)Polaryzacja: Liniowa, pionowaTłumienie kabla: 0.88 dB/m @ 2400 MHz, 1.65 dB/m @ 5800 MHzŚcieżka do masy: TakInformacje zamówieniaNazwa handlowa: PUCK-7Kod produktu: A-PUCK-0007-V1-01Numer EAN: 6009710920497Zawartość opakowania produktuZawartość opakowania: A-PUCK-0007-V1-01Uchwyt montażowy: Ø20 gwintowany wspornik, powierzchnia klejąca i magnetycznaAdaptery: 2x RPSMA(m) do SMA(f)
Odnośniki do filmów o PUCK-7:
Główny - https://youtu.be/wQ7WTtjMNPM
Unboxing - https://youtu.be/AfL5b7pRWbk
Test wysokiego napięcia PUCK - https://youtu.be/A-3FVcQjK-I
Test PUCK w tunelu aerodynamicznym - https://youtu.be/Yga3oqAGly0
Test wytrzymałości - https://youtu.be/MS_gkMZ26tE
Konstruowanie rozwiązań 4x4 MIMO - https://youtu.be/YsRRjBAfX4k
