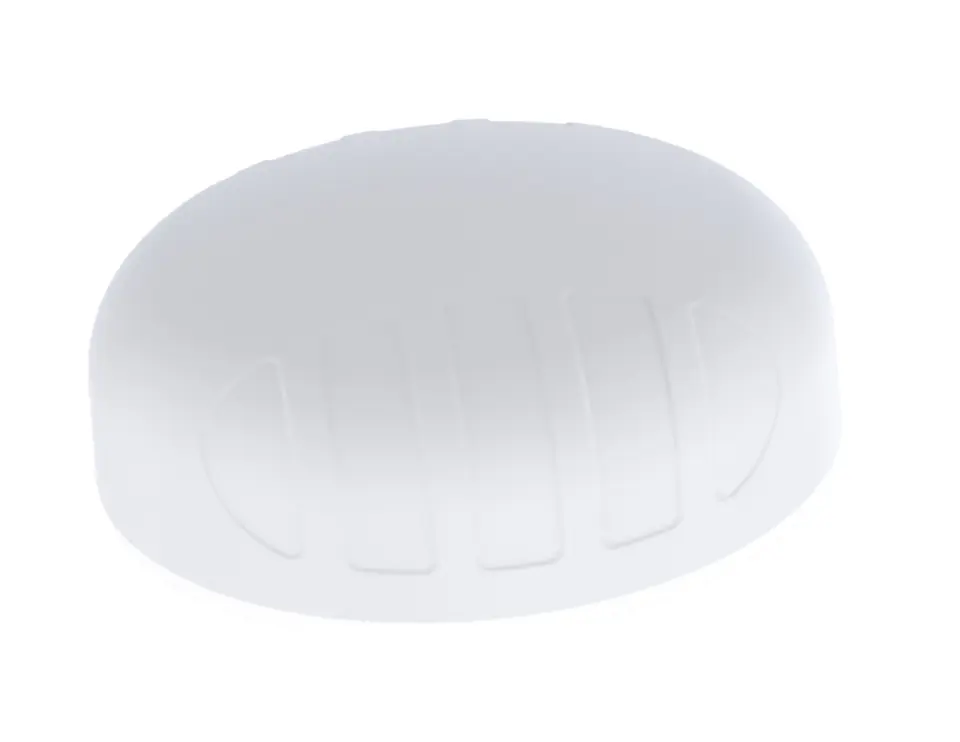

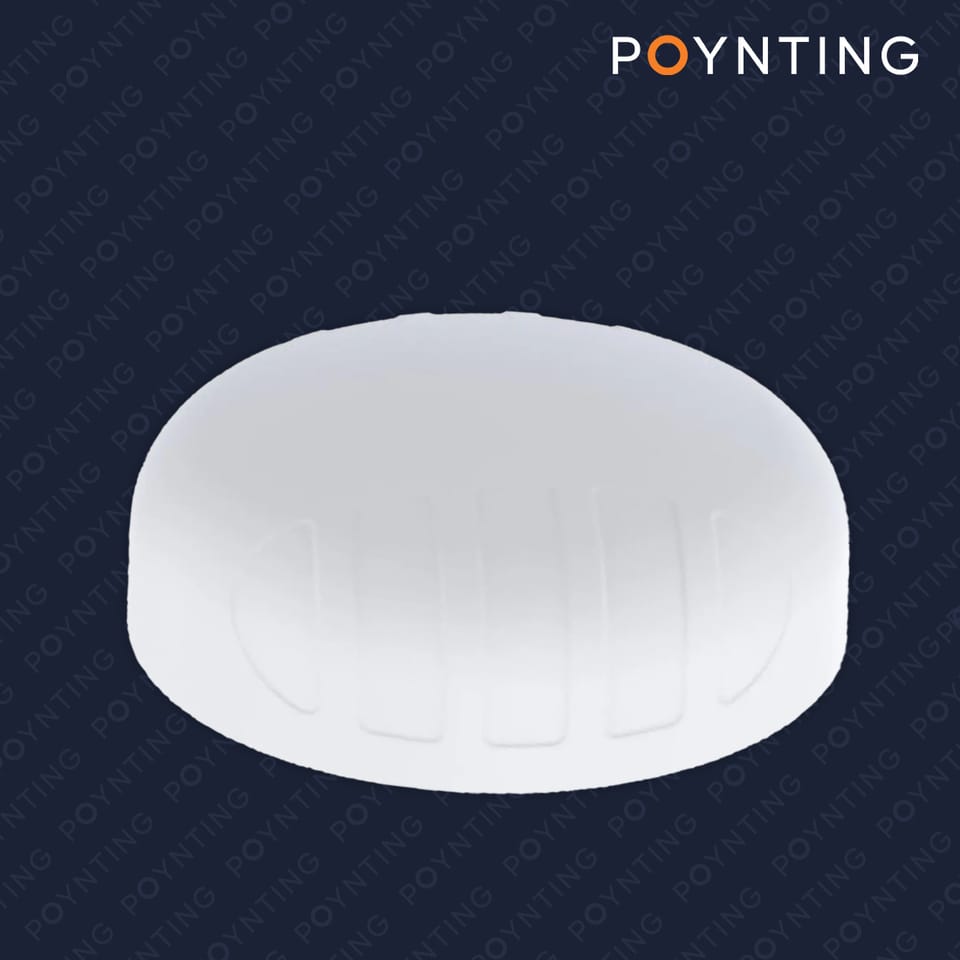

Antena LTE WIFI GPS do kampera Poynting PUCK-0005-V1-01-W 5w1
Nowa antena PUCK firmy Poynting oferuje małą antenę profilową do użytku na rynkach IoT / M2M, Smart Meter, Smart Utilities, Transporcie, Morskim i Rolno-Rolniczym. PUCK-5 składa się z systemu antenowego 5 w 1 w jednej obudowie, wyposażonego w 2X2 MIMO LTE, 2X2 MIMO Wi-Fi (dwuzakresowe 2,4 GHz i 5 GHz) oraz GPS / GLONASS. Anteny 2x Cellular MIMO (dla 2G / 3G / 4G) obejmują pasmo od 698 MHz do 3800 MHz, w tym najpopularniejsze międzynarodowe pasma LTE. Antena zapewnia dwie oddzielne dwuzakresowe anteny Wi-Fi oferujące równoczesne pasma 2,4 GHz i 5 GHz, obsługujące 802.11ni 802.11ac / ax z 2 × 2 MIMO. Piąta antena to wysokowydajny, aktywny system GPS / GLONASS działający w temperaturach do -40ºC. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów promieniujących zapewniają doskonałą równowagę między dookólnością, różnorodnością wzorów i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia. Ta antena została zaprojektowana tak, aby oba porty LTE były podłączone do routera / urządzenia, aby zapewnić najlepszą wydajność. Zapoznaj się z innymi pochodnymi serii PUCK, które są bardziej odpowiednie do zastosowań SISO.
Cechy produktu
- Wysoka wydajność 5 w 1: Obsługuje wiele technologii, w tym LTE, Wi-Fi oraz GPS/GLONASS, co czyni ją uniwersalnym rozwiązaniem komunikacyjnym.
- Obsługa wielu standardów: Kompatybilność z 2G, 3G, 4G, LTE i gotowość na 5G dla zapewnienia nowoczesnych połączeń.
- Szerokopasmowy zakres częstotliwości: Obsługuje pasma, w tym CBRS 3,5 GHz, co zwiększa możliwości aplikacji.
- Niezależność od podłoża: Skuteczna praca niezależnie od powierzchni montażu dzięki unikalnej konstrukcji.
- Wytrzymała i wodoodporna obudowa: Klasa szczelności IP68 oraz odporność wandaloodporna gwarantują trwałość w trudnych warunkach.
- Zastosowanie w IoT i transporcie: Dedykowana do pojazdów, zastosowań morskich oraz IoT/M2M, co czyni ją wszechstronną anteną.
- Łatwy montaż: Opcje Ultra-veZAtile umożliwiają prostą instalację w różnych lokalizacjach. Zastosowanie anteny
- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody
- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie
- Automatyka przemysłowa, robotyka i inne systemy M2M
- Digital Signage
- Magazyny i systemy logistyczne
- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)
- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)
- Maszyny rolnicze
- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych Współczynnik fali napięcia (VSWR)*

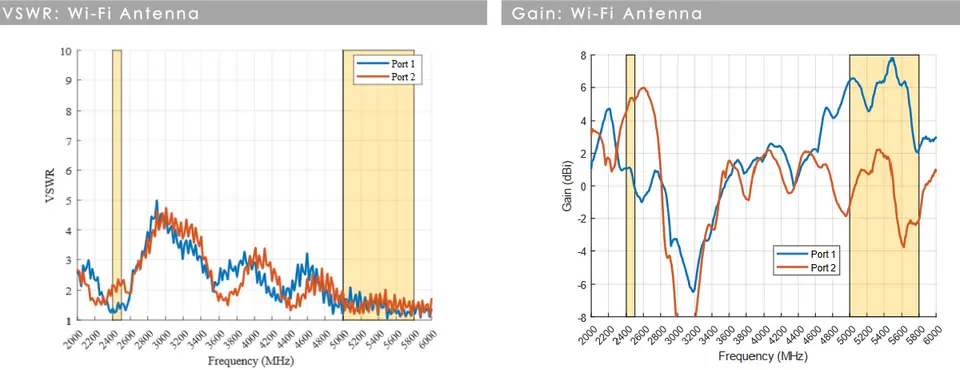

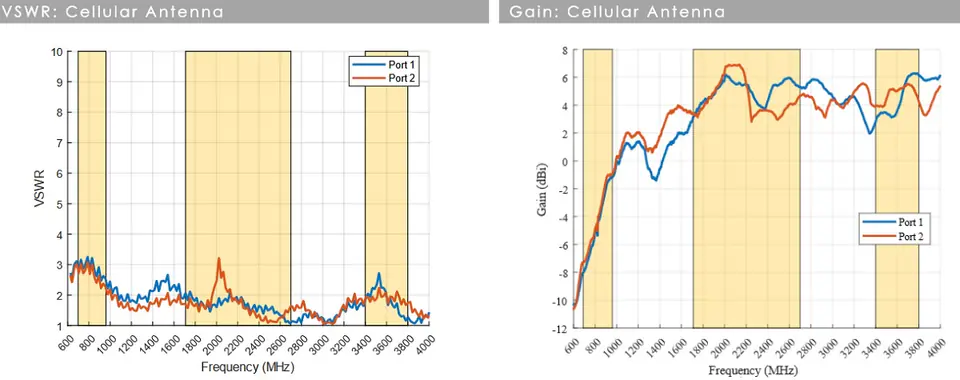

VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1, PUCK-5 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤2,5: 1 ponad 85% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960, 1710-2700 i 3400-3800 MHz
7,5dBi to szczytowe wzmocnienie we wszystkich pasmach od 2400-2500, 5000–5800 MHz
- Wzmocnienie przy 698–960 MHz: -1 dBi
- Wzmocnienie przy 1710–2700 MHz: 6 dBi
- Wzmocnienie przy 3400–3800 MHz: 6 dBi
- Wzmocnienie przy 2400-2500 MHz: 5 dBi

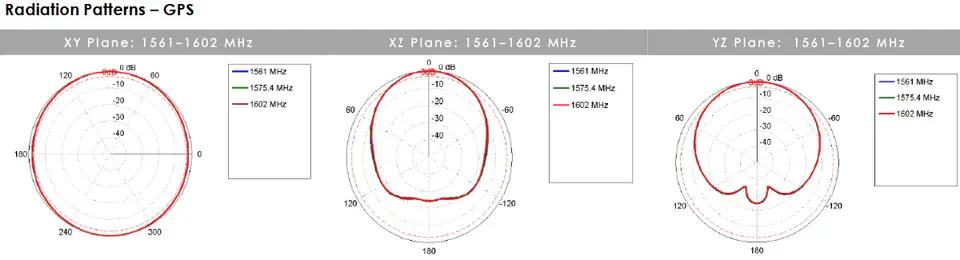

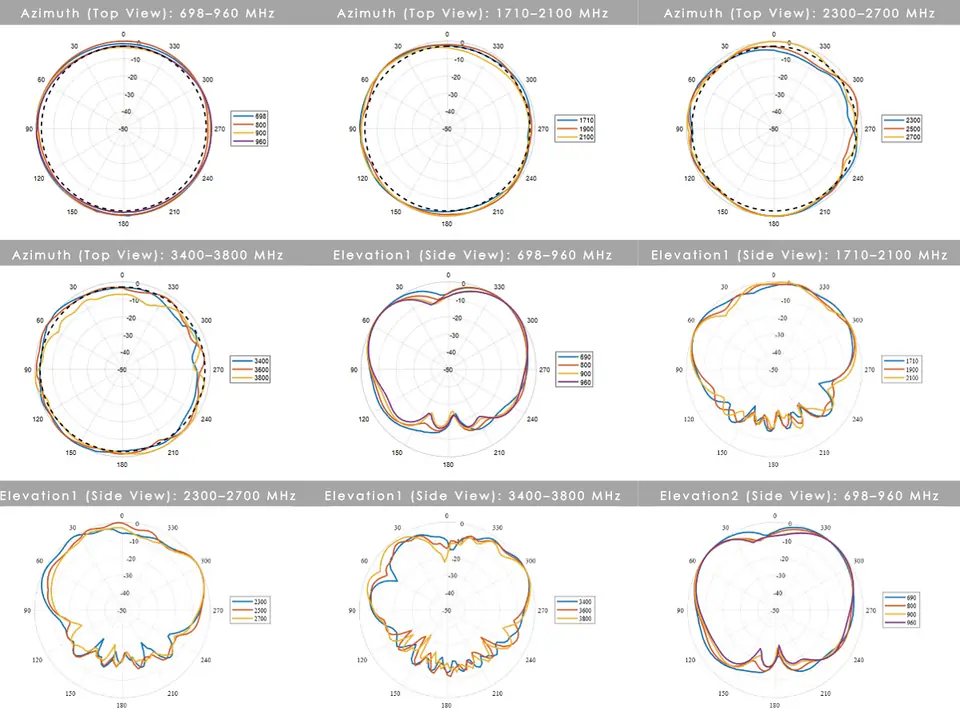

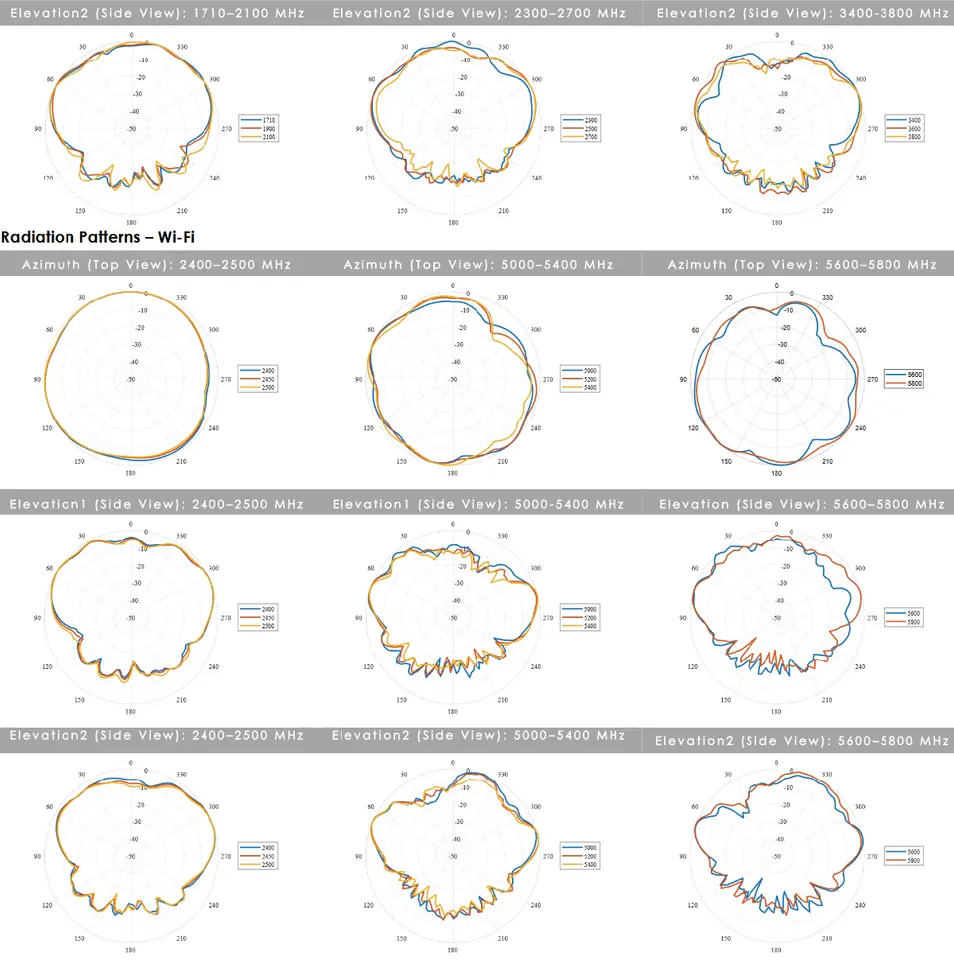

- Wzmocnienie przy 5000-5800 MHz: 7,5 dBi Wzorce promieniowania

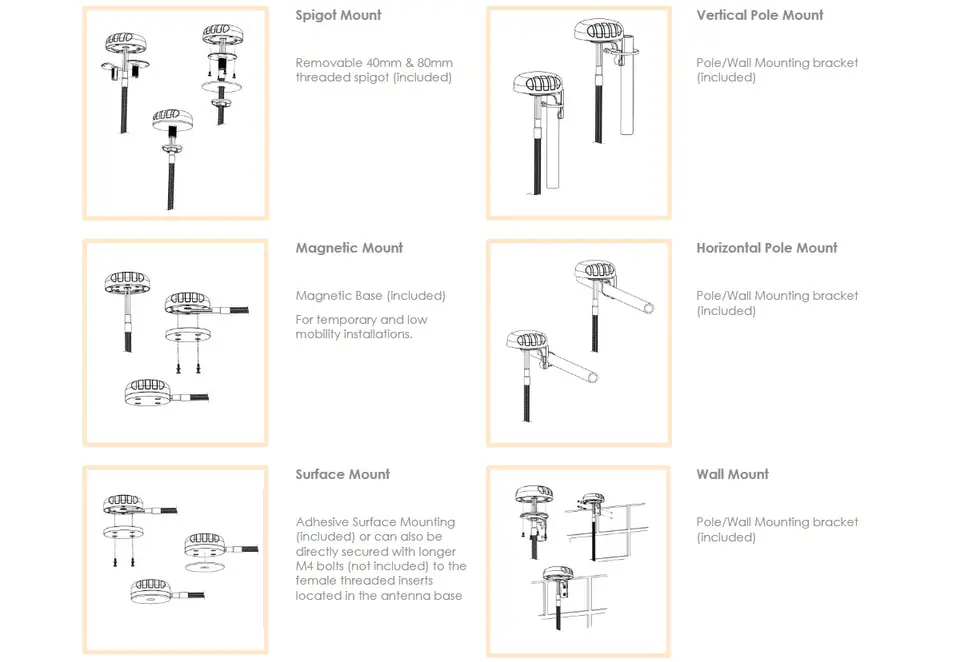

Wiele możliwości montażu

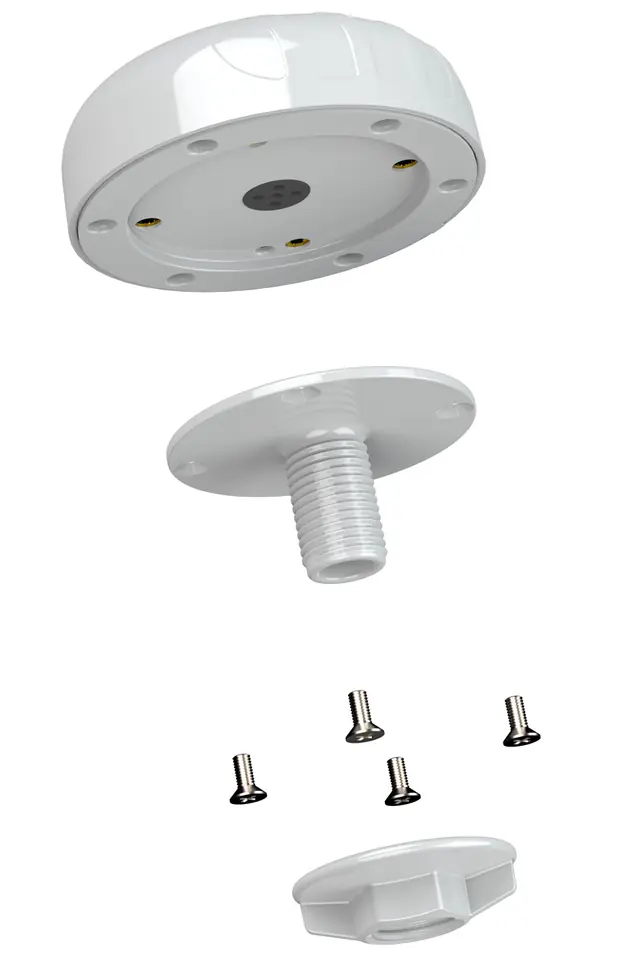

Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:
- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)
- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
- Poziomy montaż na słupie (np. Szyny morskie)

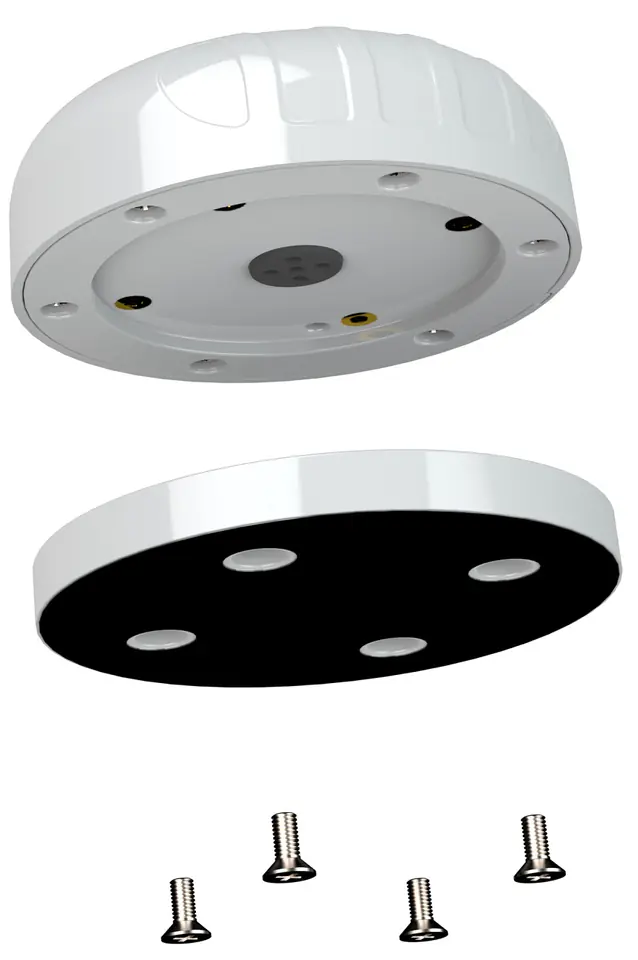

- Mocowanie magnetyczne
- Montaż powierzchniowy (taśma dwustronna)

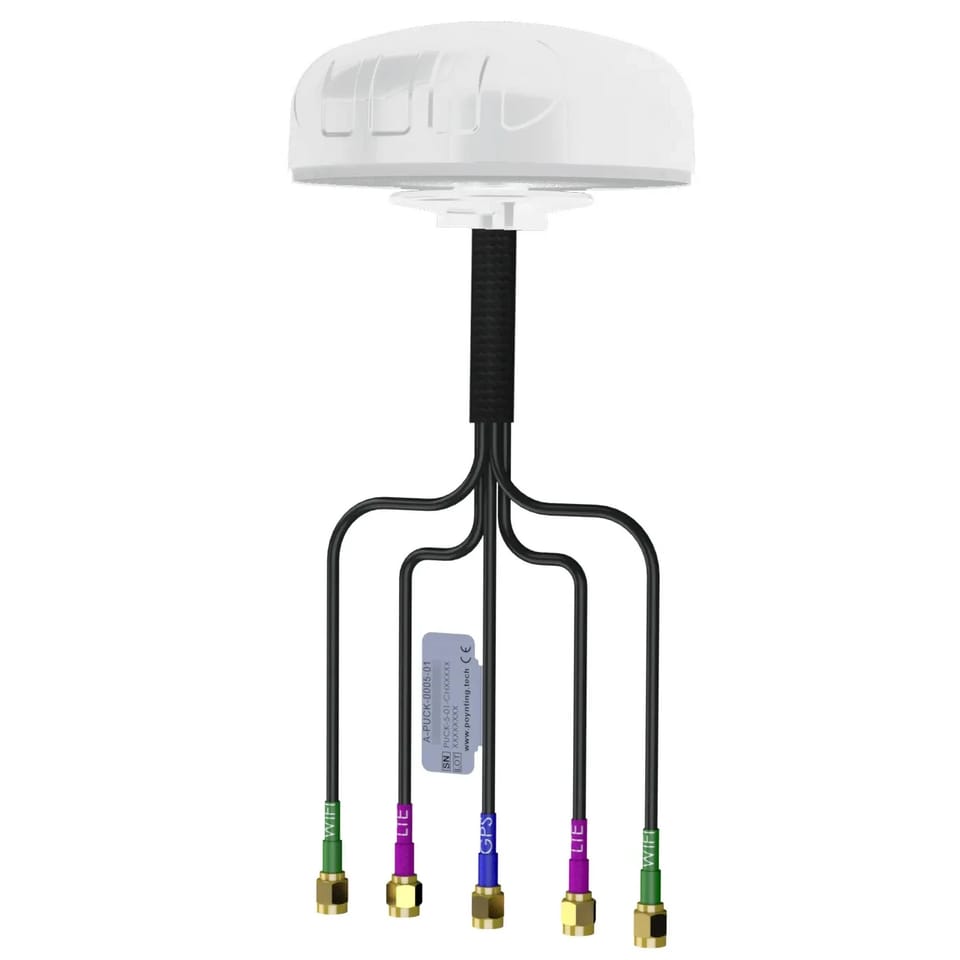

- Mocowanie ścienne Przegląd antenySKU produktuA-PUCK-0005-V1-01 (czarny)A-PUCK-0005-V1-01-W (biały)Porty55SISO / MIMO2x2 MIMO2x2 MIMOTyp kabla koncentrycznegoRTK-031RTK-031Długość kabla koncentrycznego2 m2 mEAN60098809151706009710920817Typ złączaSMA MaleSMA Male
Specyfikacja techniczna
Zakres częstotliwości (Cellular): 698 - 960 MHz
1710 - 2700 MHz
3400 - 3800 MHz Zysk (maks.) Port 1 i 2: -1 dBi @ 698-960 MHz
6 dBi @ 1710-2700 MHz
6 dBi @ 3200-3800 MHz VSWR Port 1 i 2: 2,5:1 dla ponad 85% pasma Moc zasilania: 10 W Poaryzacja: Liniowa, pionowa Impedancja wejściowa: 50 Ohm (nominalna) Tłumienie kabla: 0.56 dB/m @ 900 MHz
0.72 dB/m @ 1800 MHz
1.2 dB/m @ 3000 MHz Przejście DC: TakSpecyfikacje środowiskowe, certyfikaty i atestyOdporność na wiatr: ≤220 km/hZakres temperatur roboczych: -40°C do +80°CWarunki środowiskowe: Zewnętrzne/wewnętrzneStopień ochrony przed wodą: IP 68 – do 30 minut na głębokości 1.5 mOdporność na korozję: MIL-STD 810F/ASTM B117Wilgotność robocza: Do 98%Wilgotność przechowywania: 5% do 95% (bez kondensacji)Zakres temperatur przechowywania: -40°C do +80°COdporność na uderzenia: IK 10Zgodność ze standardami: CE i RoHSSpecyfikacje mechaniczneWymiary produktu: Ø99.3 mm x 36 mmWymiary opakowania: 150 mm x 150 mm x 120 mmWaga: 0.523 kgWaga z opakowaniem: 0.654 kgMateriał obudowy: PC+ABS (bez halogenu)Typ montażu: Ø20 gwintowany wspornik, montaż na ścianie, powierzchni i magnetycznySpecyfikacje WiFiZakresy częstotliwości (GPS/GLONASS): 1575.42 MHz / 1600 MHzZysk (maks.): 21 ±2 dBiVSWR: ≤1.5:1Impedancja nominalna: 50 OhmPolaryzacja: RHCPDC Voltage: 2.7–3.3 VMoc: 50 WTłumienie kabla: 0.65 dB/m @ 1500 MHzInformacje zamówieniaNazwa handlowa: PUCK-5Kod produktu: A-PUCK-0005-V1-01Numer EAN: 6009880915262Zawartość opakowania produktuAntena: A-PUCK-0005-V1-01Uchwyt montażowy: Ø20 gwintowane wsporniki (do 60 mm grubości zacisku), powierzchnia klejąca i montaż magnetycznyAdaptery: 2x RP-SMA(m) do SMA(f)
