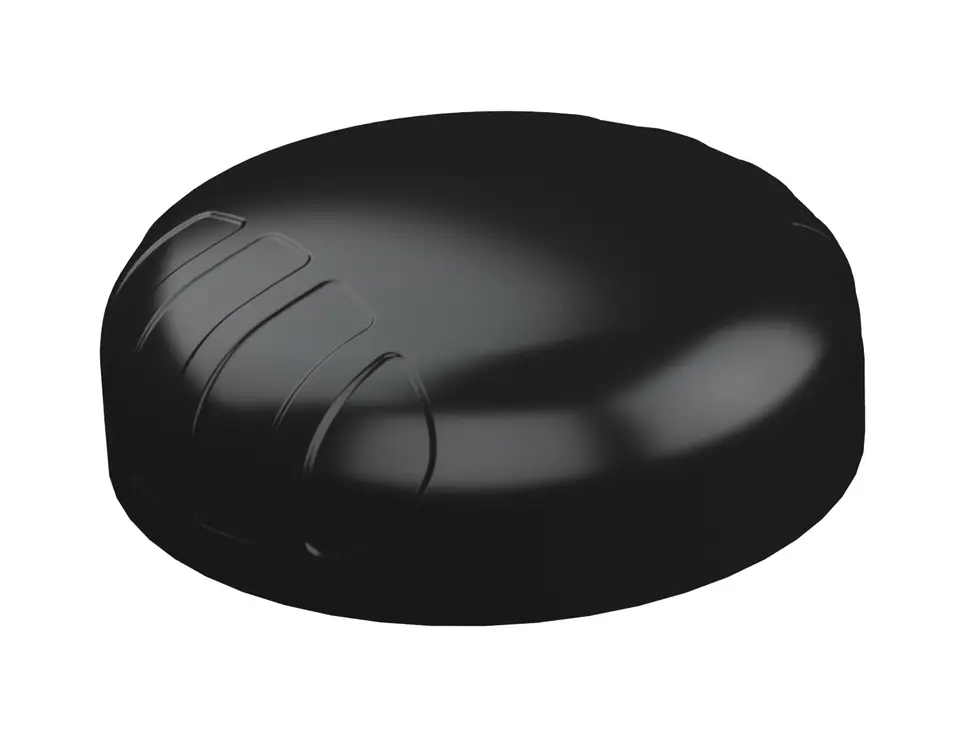

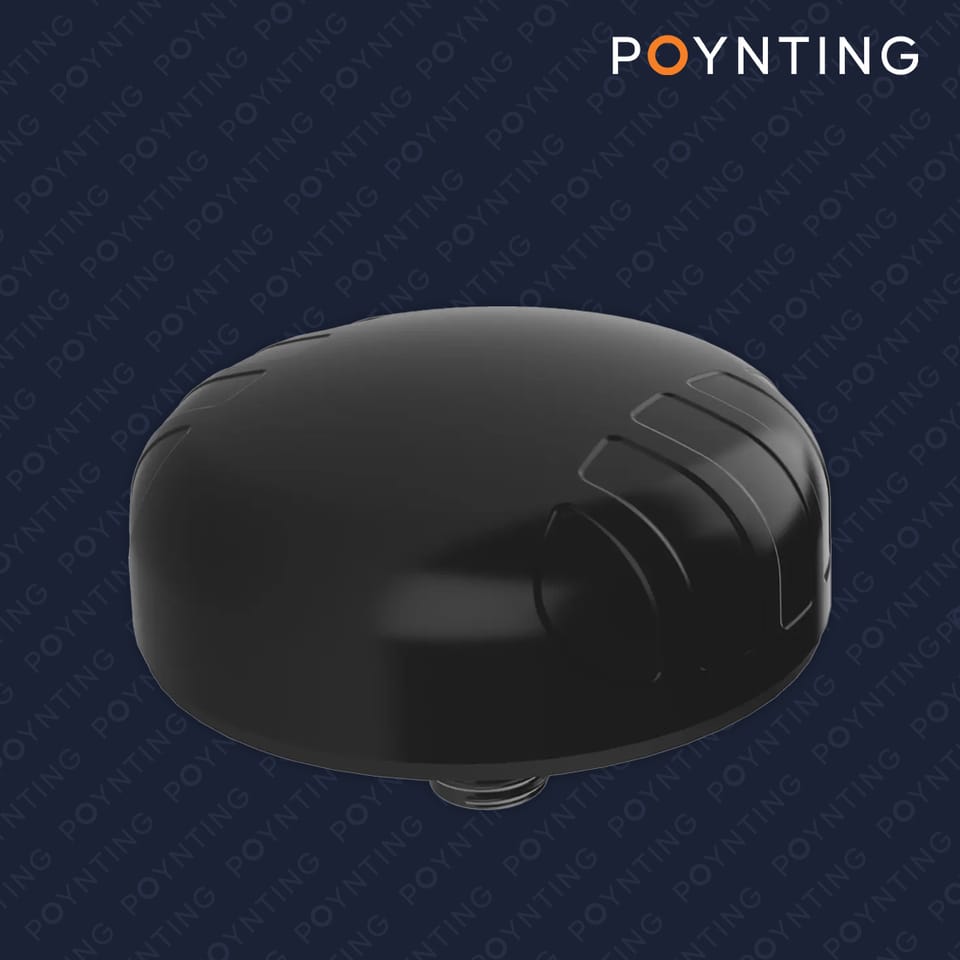

Antena samochodowa WiFi Poynting PUCK-0012-V1-01 2w1 MIMO
Nowa antena PUCK firmy Poynting oferuje małą antenę profilową do użytku w IoT / M2M, inteligentnym liczniku, inteligentnych usługach użyteczności publicznej, transporcie, żegludze morskiej i rolnictwie. PUCK-12 składa się z systemu antenowego 2 w 1 w jednej obudowie, wyposażonego w Wi-Fi 2×2 MIMO (dwuzakresowe 2,4 GHz i 5 GHz). Antena zapewnia dwie oddzielne dwuzakresowe anteny Wi-Fi oferujące jednoczesne pasma 2,4 GHz i 5 GHz, obsługujące 802.11ni 802.11ac / ax z 2 × 2 MIMO. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów promieniujących zapewniają doskonałą równowagę między dookólnością, różnorodnością wzorów i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości Wi-Fi i stabilności połączenia
Cechy produktu
- Antena dookólna 2w1: Wysoka wydajność z obsługą dwóch pasm częstotliwości, idealna do wielu zastosowań w pojazdach i IoT.
- Dwuzakresowe Wi-Fi: Obsługuje pasma 2,4 GHz i 5 GHz, zapewniając szybkie i stabilne połączenia w różnych warunkach.
- 2x2 MIMO: Technologia zwiększająca przepustowość i niezawodność sygnału, idealna do pracy w środowiskach o wysokiej transmisji danych.
- Niezależność od podłoża: Antena działa efektywnie, niezależnie od powierzchni montażu, co zwiększa jej uniwersalność.
- Wytrzymała obudowa: Solidna, wandaloodporna i wodoodporna konstrukcja o klasie IP68 gwarantuje trwałość w trudnych warunkach.
- Łatwy montaż: Opcje montażu Ultra-veZAtile umożliwiają szybkie i wygodne mocowanie w różnych miejscach. Zastosowanie anteny
- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody
- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie
- Digital Signage
- Magazyny i systemy logistyczne
- Automatyka przemysłowa, maszyny zrobotyzowane i inne systemy M2M
- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)
- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)

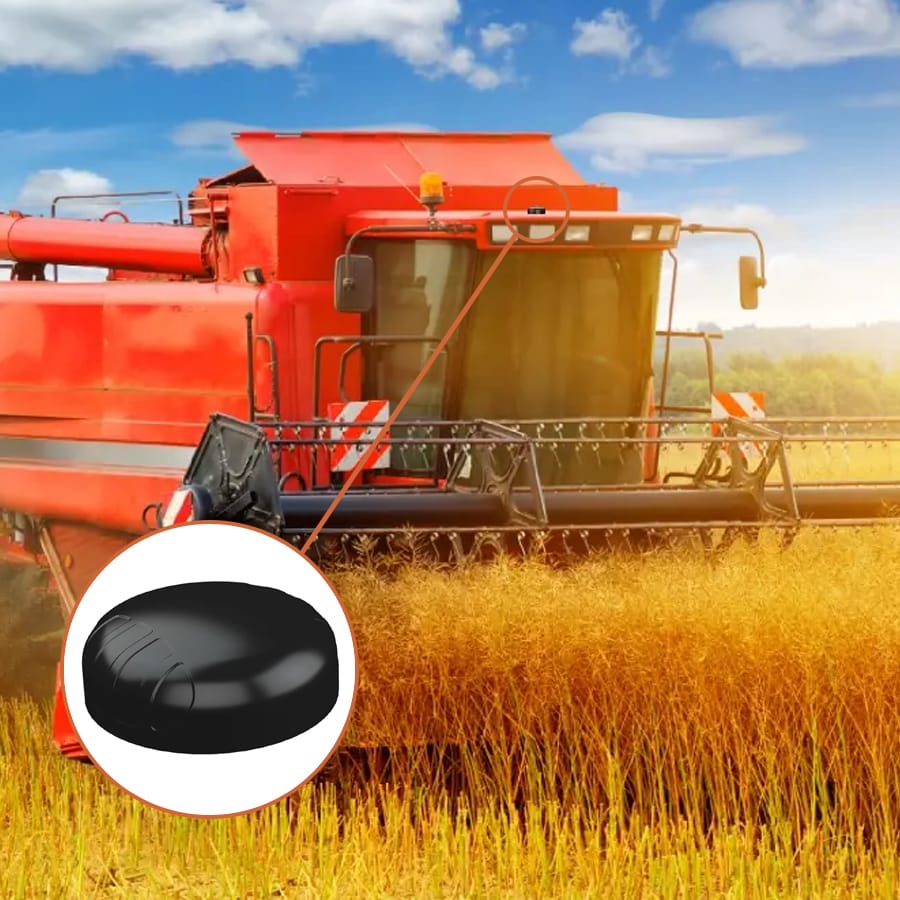

-Maszyny rolnicze

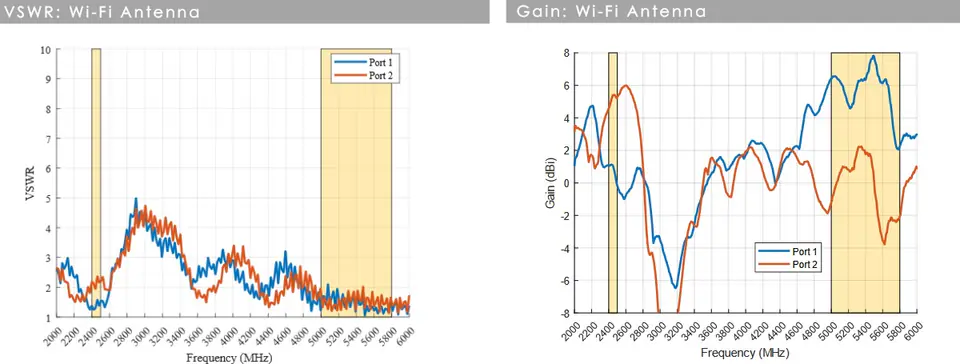

- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia.

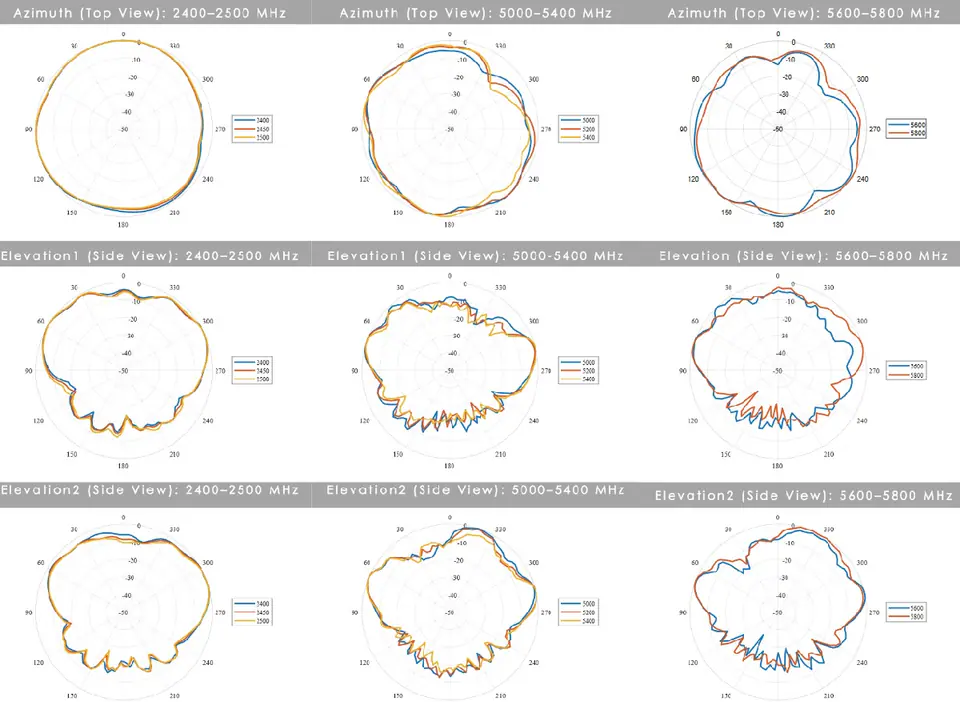

W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1: 1. PUCK-12 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤2,5: 1 ponad 95% pasma Wzorce promieniowania Wiele możliwości montażu

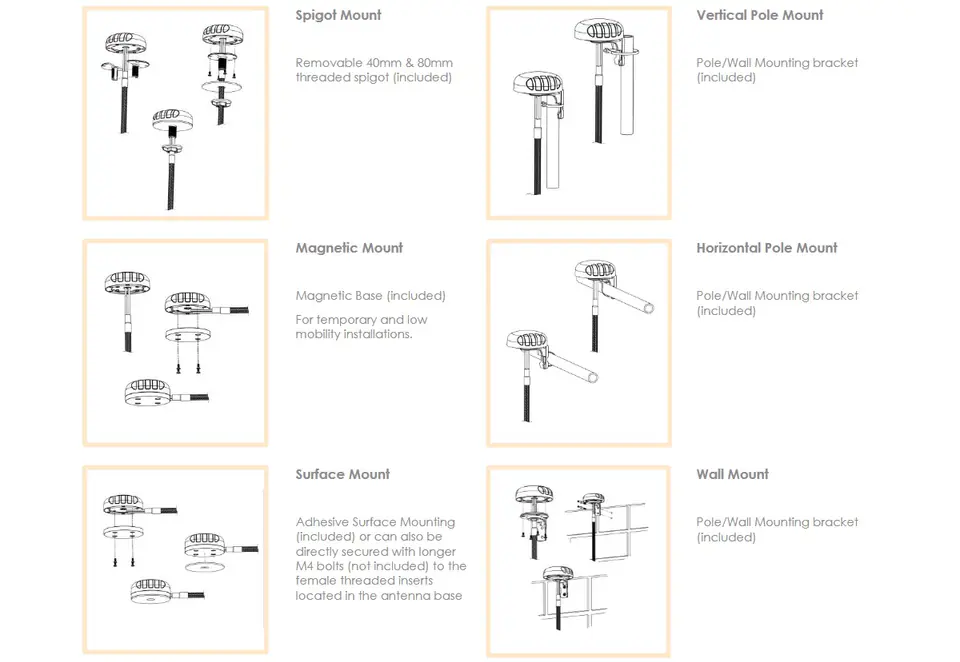

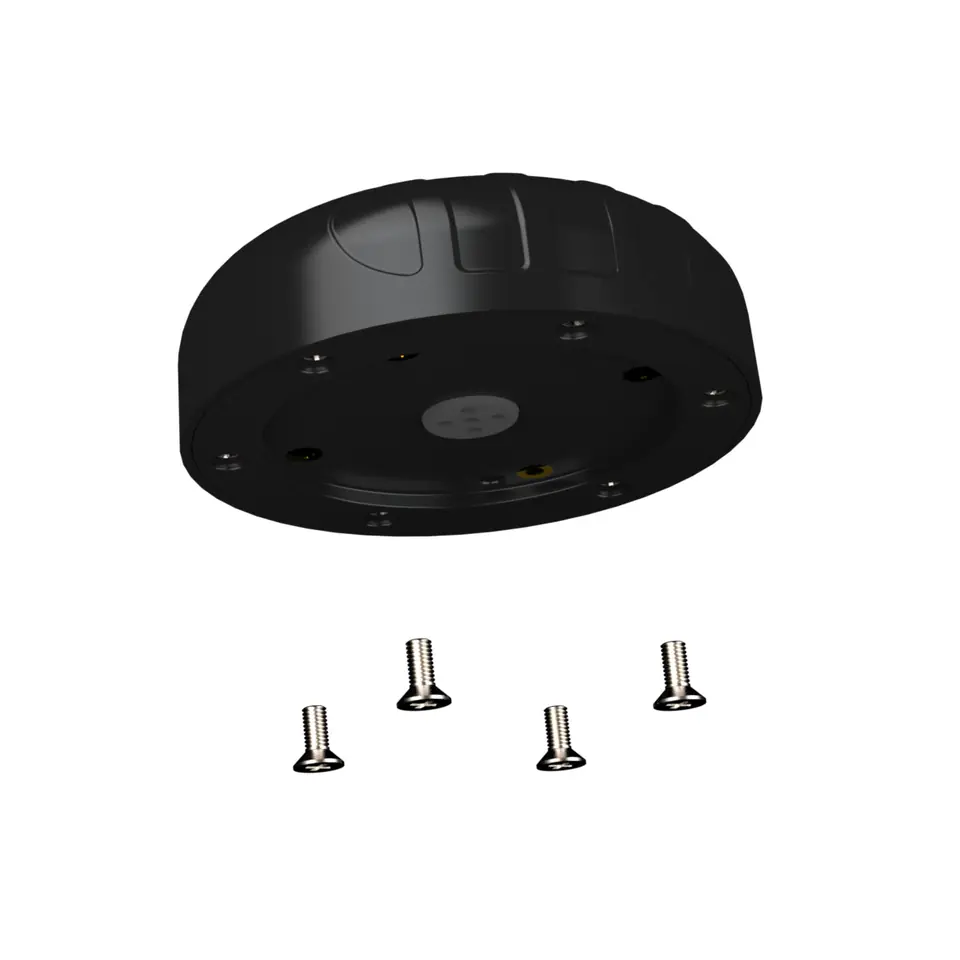

Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:

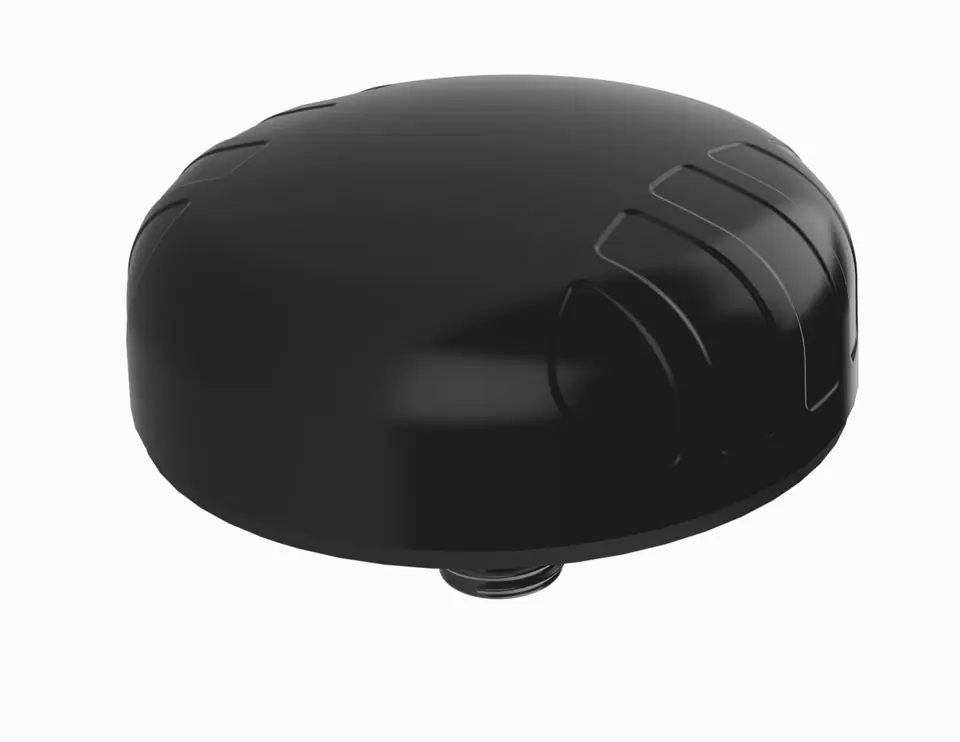

- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)
- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
- Poziomy montaż na słupie (np. Szyny morskie)

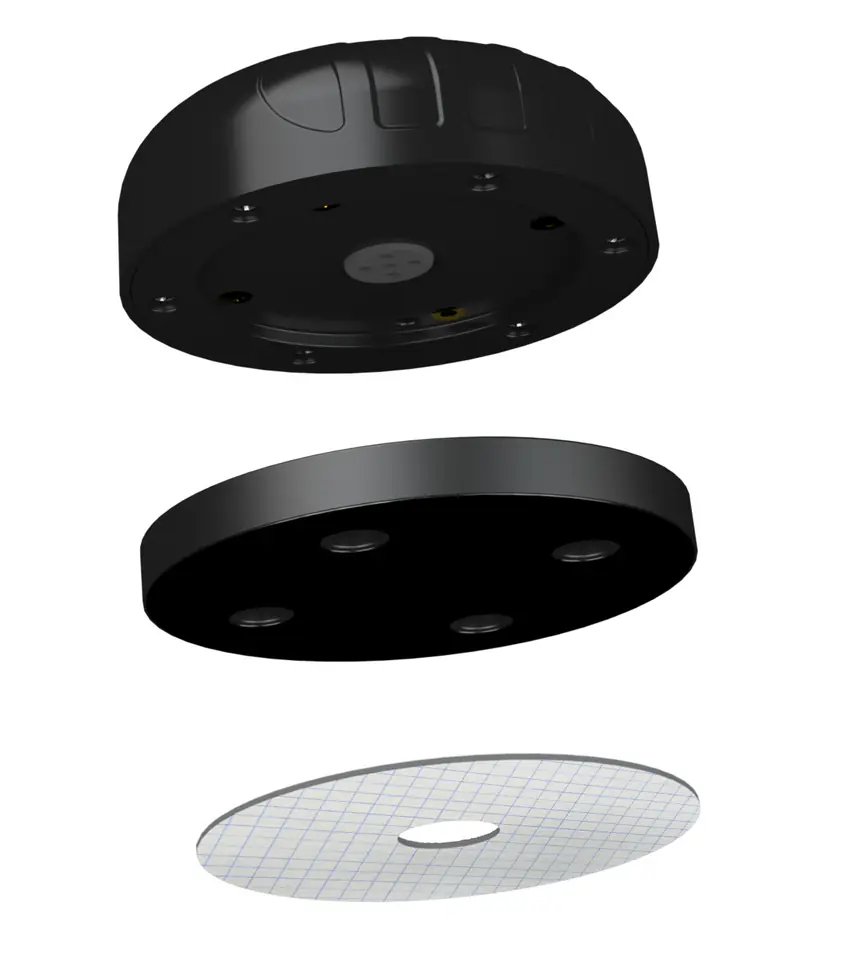

- Mocowanie magnetyczne
- Montaż powierzchniowy (taśma dwustronna)
- Mocowanie ścienne Przegląd anteny

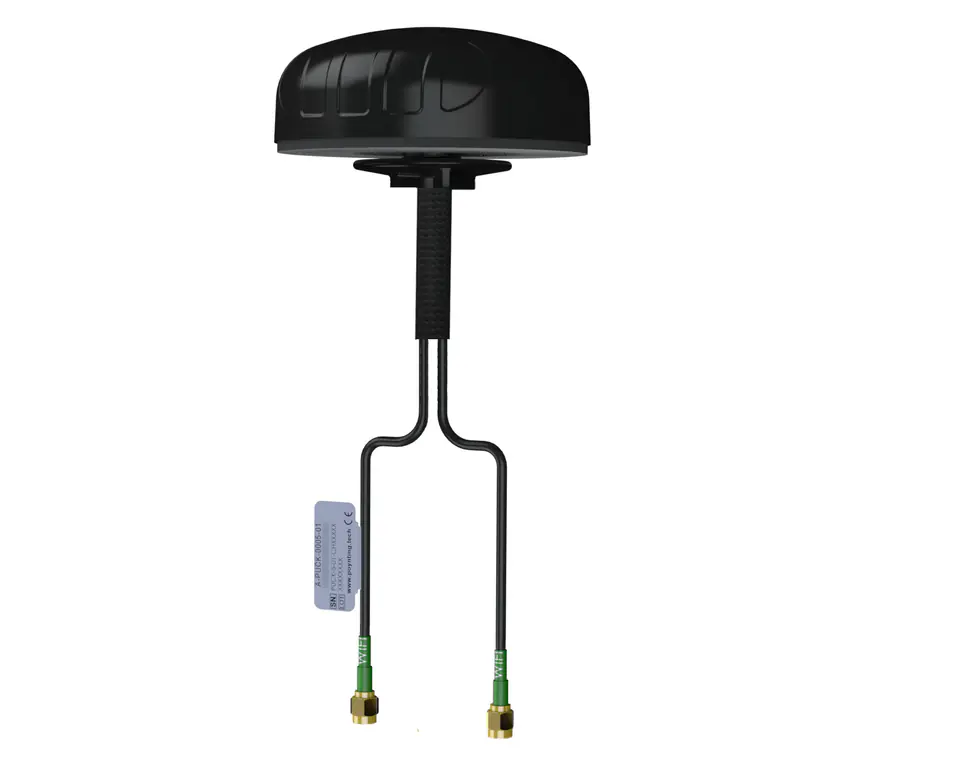

Wersja anteny Wi-Fi Dualband:Porty2SISO / MIMO2x2 MIMOZakres częstotliwości:2400-2500 MHz i 5000-6000 MHzZysk szczytowy7,5 dBiTyp kabla koncentrycznegoRTK-031Długość kabla koncentrycznego2 mTyp złączaSMA Male (w zestawie adapter RP-SMA)
Specyfikacja techniczna
Zakres częstotliwości (Cellular): 2400-2500 MHz
5000-6000 MHz Zysk (maks.) Port 1: 5 dBi @ 2400-2500 MHz
7.5 dBi @ 5000-6000 MHz VSWR Port 1: 2,5:1 dla ponad 95% pasma Moc zasilania: 10 W Poaryzacja: Liniowa, pionowa Impedancja wejściowa: 50 Ohm (nominalna) Tłumienie kabla: 0.91 dB/m @ 2400 MHz
1.65 dB/m @ 5800 MHz Przejście DC: TakSpecyfikacje środowiskowe, certyfikaty i atestyOdporność na wiatr: ≤220 km/hZakres temperatur roboczych: -40°C do +80°CWarunki środowiskowe: Zewnętrzne/wewnętrzneStopień ochrony przed wodą: IP 68 – do 30 minut na głębokości 1.5 mWilgotność robocza: Do 98%Wilgotność przechowywania: 5% do 95% (bez kondensacji)Zakres temperatur przechowywania: -40°C do +80°COdporność na uderzenia: IK 10Zgodność ze standardami: CE i RoHSSpecyfikacje mechaniczneWymiary produktu: Ø99.3 mm x 36 mmWymiary opakowania: 150 mm x 150 mm x 120 mmWaga: 0.376 kgWaga z opakowaniem: 0.507 kgMateriał radomu: PC+ABS (bez halogenu)Kolor radomu: Pantone BlackTyp montażu: Ø20 gwintowany wspornik, montaż na ścianie, powierzchni i magnetycznyInformacje zamówieniaNazwa handlowa: PUCK-12Kod produktu: A-PUCK-0012-V1-01Numer EAN: 6009880915248Zawartość opakowania produktuZawartość opakowania: A-PUCK-0012-V1-01Uchwyt montażowy: Ø20 gwintowany wspornik, montaż powierzchniowy klejący i magnetyczny
Odnośniki do filmów o PUCK-8:
Główny - https://youtu.be/wQ7WTtjMNPM
Unboxing - https://youtu.be/AfL5b7pRWbk
Test wysokiego napięcia PUCK - https://youtu.be/A-3FVcQjK-I
Test PUCK w tunelu aerodynamicznym - https://youtu.be/Yga3oqAGly0
Test wytrzymałości - https://youtu.be/MS_gkMZ26tE
Konstruowanie rozwiązań 4x4 MIMO - https://youtu.be/YsRRjBAfX4k
