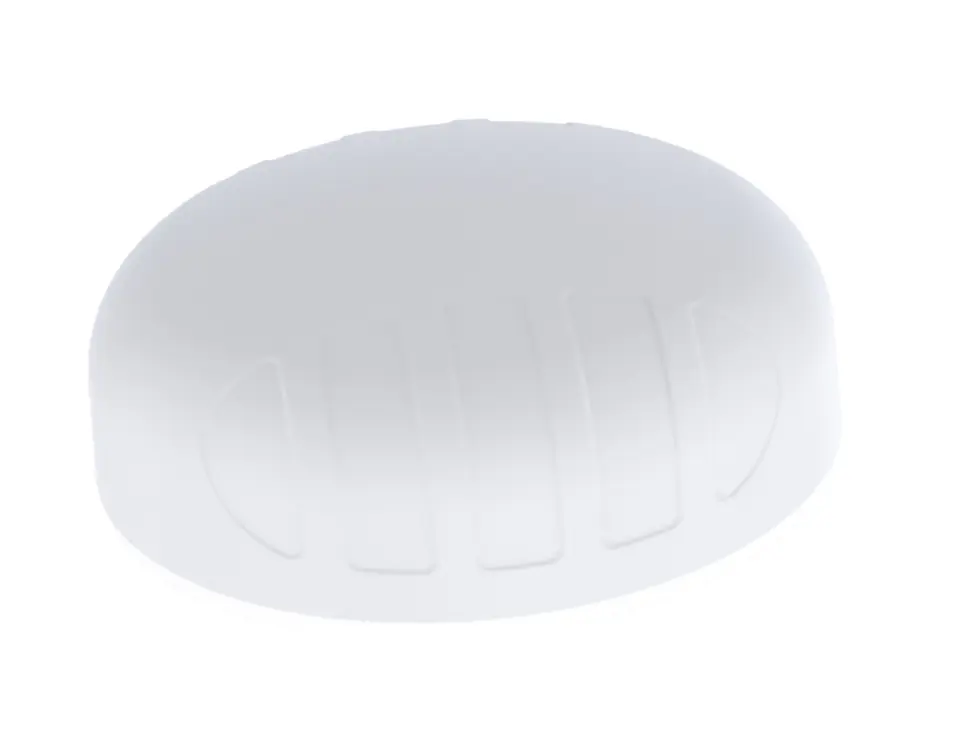

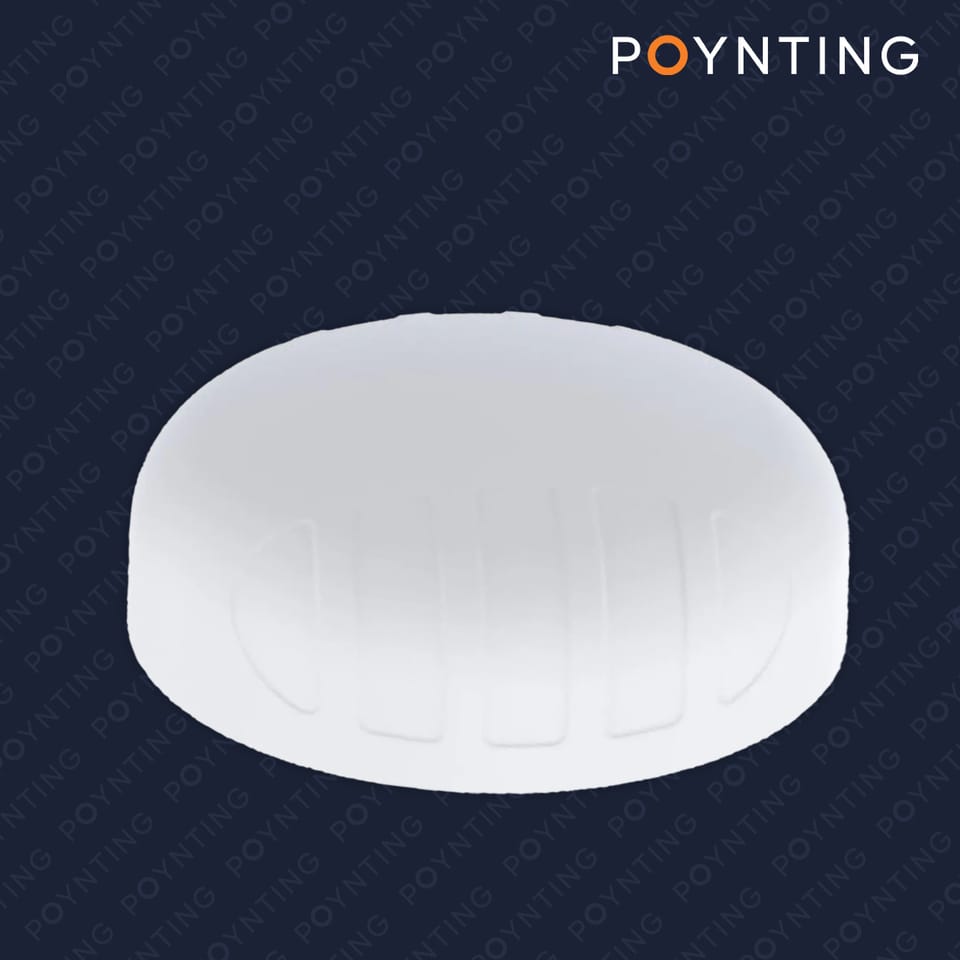

Antena GSM do busa kampera Poynting A-PUCK-0001-V1-01-W LTE SISO
Nowa seria PUCK firmy Poynting oferuje małą antenę panelową do użytku w IoT / M2M, inteligentne liczniki, inteligentne narzędzia, transport, przemysł morski i rolnictwo. PUCK-1 to antena SISO, obejmująca pasmo od 690 do 3800 MHz, które obejmuje najpopularniejsze międzynarodowe pasma LTE. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Charakterystyka promieniowania wszystkich elementów promieniujących zapewnia doskonałą równowagę między dookólnością, różnorodnością wzorców i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia.
Cechy produktu
- LTE o wysokiej wydajności: Zapewnia niezawodne i szybkie połączenia w technologii LTE, gotowa do pracy w nowoczesnych systemach komunikacji.
- Obsługa wielu technologii: Kompatybilność z 2G, 3G, 4G i LTE oraz gotowość na przyszłe sieci 5G.
- Szerokopasmowy odbiór: Obsługuje szerokie pasma częstotliwości, w tym Pasmo CBRS 3,5 GHz, co pozwala na uniwersalne zastosowania.
- Brak zależności od uziemienia: Antena działa skutecznie, niezależnie od płaszczyzny uziemienia, co zwiększa elastyczność instalacji.
- Solidna i wodoodporna obudowa: Wandaloodporna konstrukcja z klasą szczelności IP68 zapewnia trwałość w trudnych warunkach.
- Zastosowania w transporcie i IoT: Idealna do pojazdów, systemów morskich, IoT oraz M2M, co czyni ją uniwersalnym narzędziem.
- Łatwy montaż: Opcje montażu Ultra-veZAtile pozwalają na wygodne i szybkie mocowanie na różnych powierzchniach. Zastosowanie anteny
- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody
- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie
- Automatyka przemysłowa, robotyka i inne systemy M2M
- Digital Signage
- Magazyny i systemy logistyczne
- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)
- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)
- Maszyny rolnicze
- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych Współczynnik fali napięcia (VSWR)*

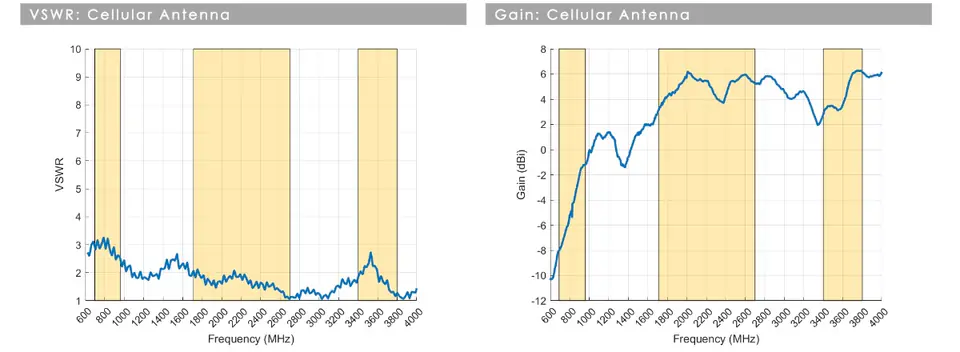

VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1: 1, PUCK-1 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤2,5: 1 ponad 85% pasma
Wzmocnienie w dBi6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960,1710-2700 i 3400-3800 MHz
- Zysk dla różnych pasm: -1dBi @ 698-960MHz
- Zysk dla różnych pasm: 6 dBi przy 1710-2700 MHz

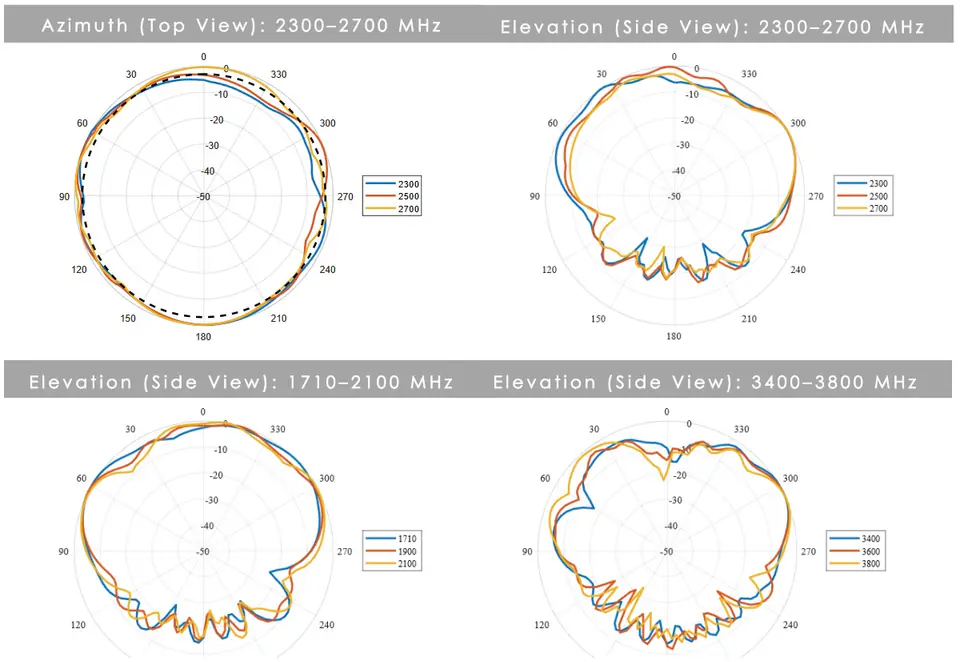

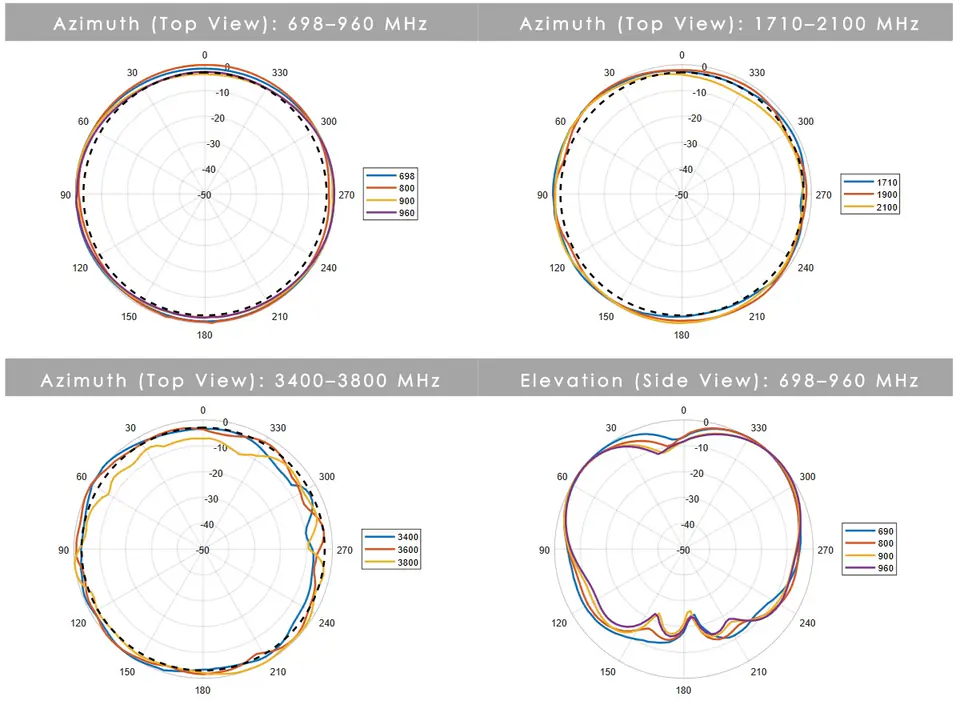

- Zysk dla różnych pasm: 6 dBi przy 3400-3800 MHz Wzorce promieniowania

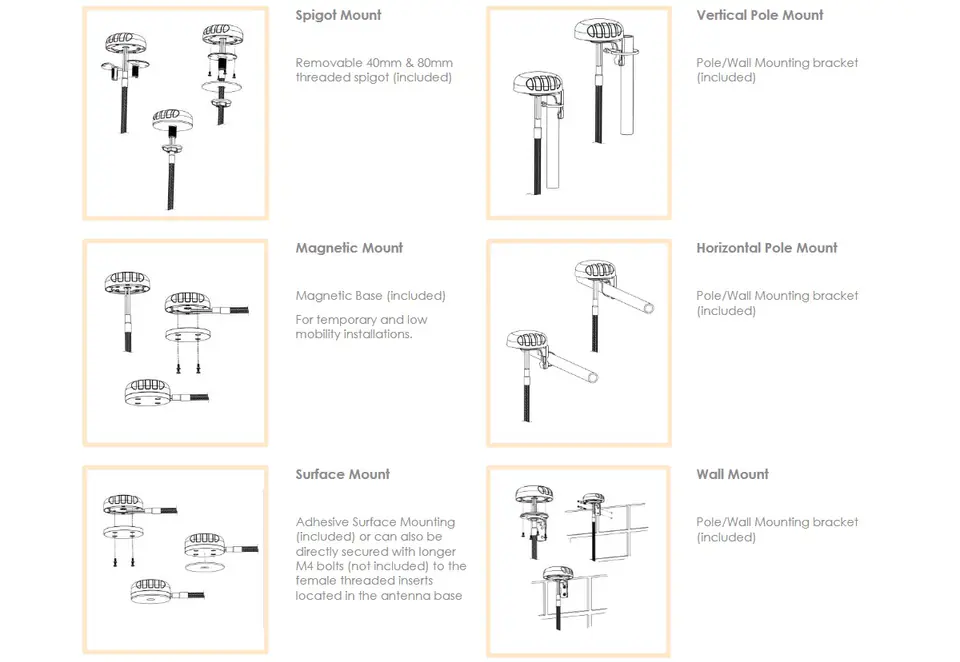

Wiele możliwości montażu
Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:

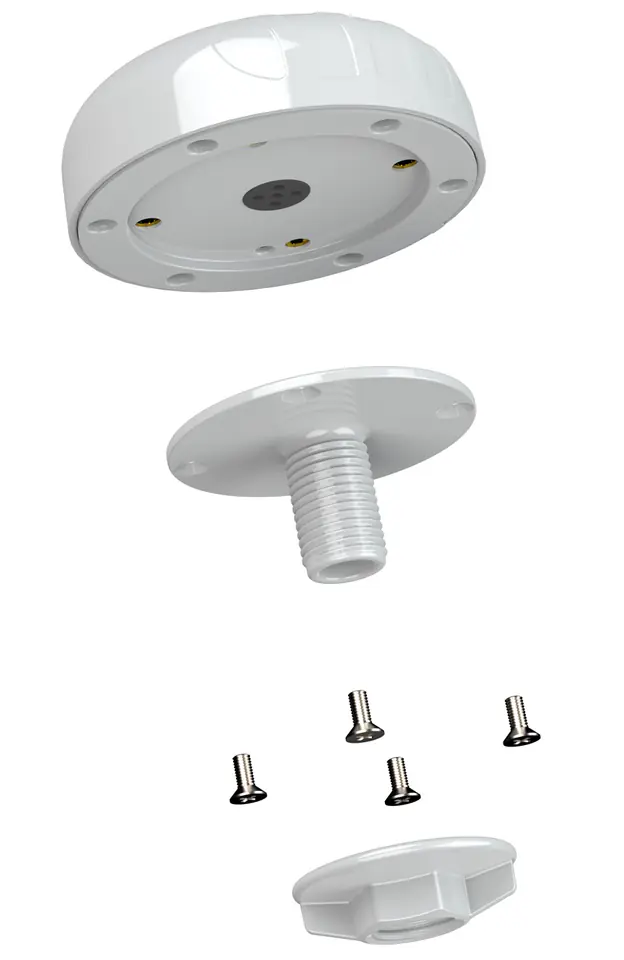

- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)
- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
- Poziomy montaż na słupie (np. Szyny morskie)

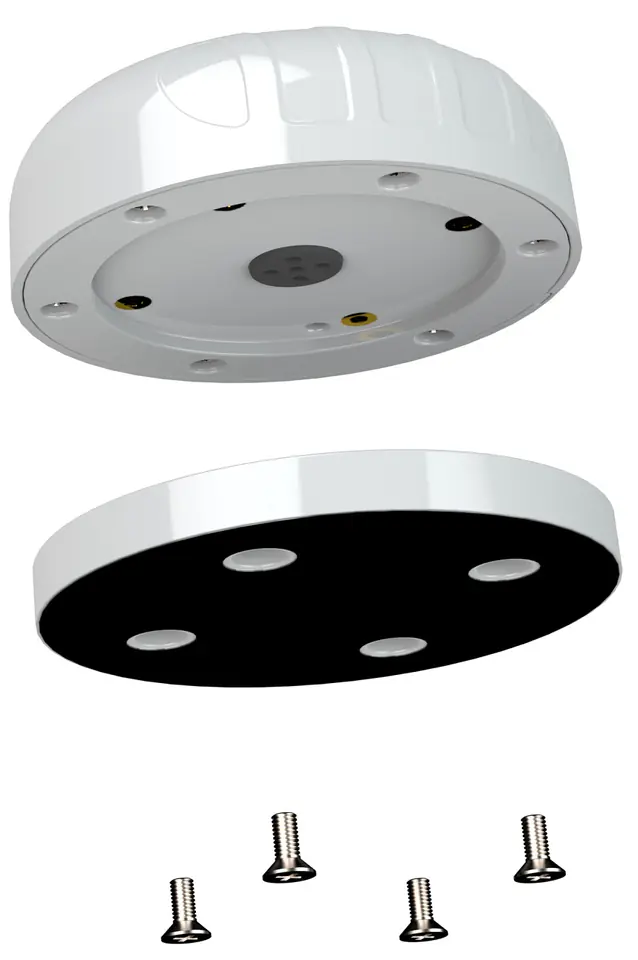

- Mocowanie magnetyczne
- Montaż powierzchniowy (taśma dwustronna)

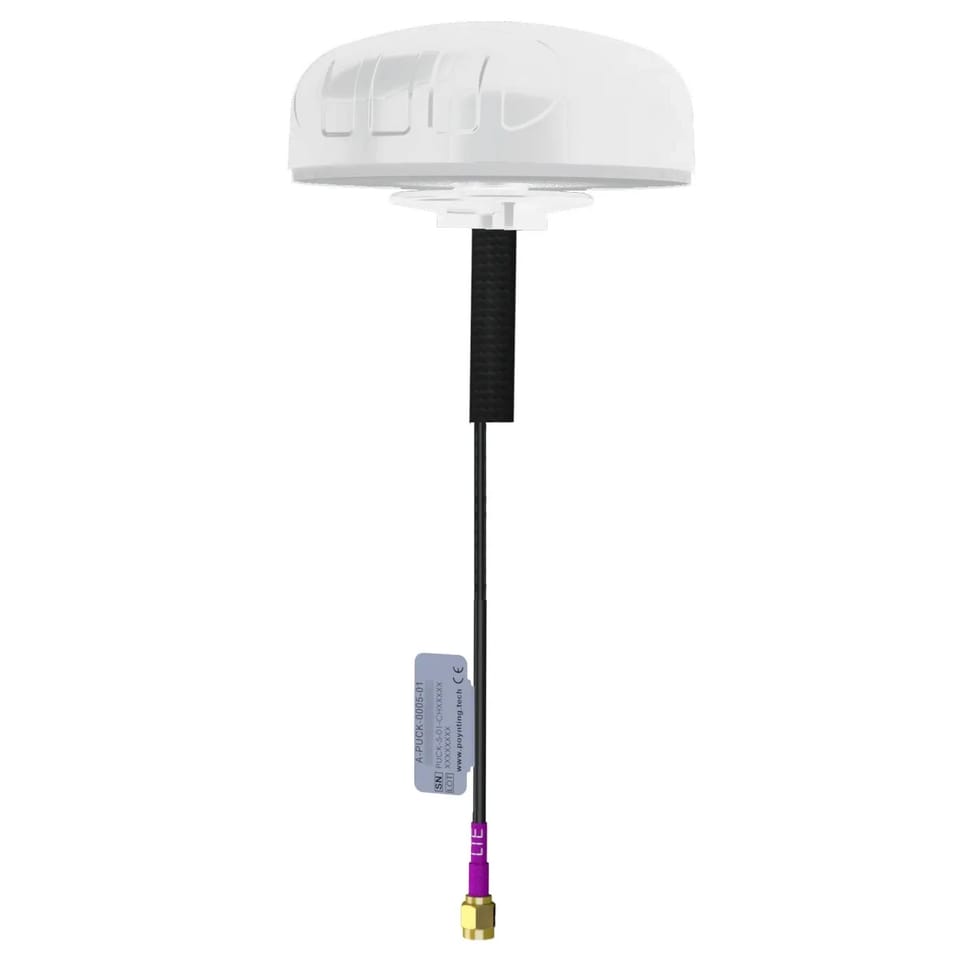

- Mocowanie ścienne Przegląd antenySKU produktuA-PUCK-0001-V1-01 (czarny)A-PUCK-0001-V1-01-W (biały)Porty11SISO / MIMOSISOSISOTyp kabla koncentrycznegoRTK-031RTK-031Długość kabla koncentrycznego2 m2 mEAN60098809152626009710920435Typ złączaSMA MaleSMA Male
Specyfikacja techniczna
Zakres częstotliwości (Cellular): 698 - 960 MHz
1710 - 2700 MHz
3400 - 3800 MHz Zysk (maks.): -1 dBi @ 698-960 MHz
6 dBi @ 1710-2700 MHz
6 dBi @ 3200-3800 MHz VSWR: 2,5:1 dla ponad 85% pasma Moc zasilania: 10 W Poaryzacja: Liniowa, pionowa Impedancja wejściowa: 50 Ohm (nominalna) Tłumienie kabla: 0.56 dB/m @ 900 MHz
0.72 dB/m @ 1800 MHz
0.88 dB/m @ 2400 MHz
1.2 dB/m @ 3000 MHz Przejście DC: TakSpecyfikacje środowiskowe, certyfikaty i atestyOdporność na wiatr: ≤220 km/hZakres temperatur roboczych: -40°C do +80°CWarunki środowiskowe: Zewnętrzne/wewnętrzneStopień ochrony przed wodą: IP 68 – do 30 minut na głębokości 1.5 mWilgotność robocza: Do 98%Wilgotność przechowywania: 5% do 95% (bez kondensacji)Zakres temperatur przechowywania: -40°C do +80°COdporność na uderzenia: IK 10Zgodność ze standardami: CE i RoHSSpecyfikacje mechaniczneWymiary produktu: Ø99.3 mm x 36 mmWymiary opakowania: 150 mm x 150 mm x 120 mmWaga: 0.312 kgWaga z opakowaniem: 0.443 kgMateriał radomu: PC+ABS (bez halogenu)Typ montażu: Ø20 gwintowany wspornik, montaż na ścianie, powierzchni i magnetycznyZawartość opakowania produktuZawartość opakowania: A-PUCK-0001-V1-01Uchwyt montażowy: Ø20 gwintowany wspornik, powierzchnia klejąca i magnetyczna
Odnośniki do filmów o PUCK-1:
Główny - https://youtu.be/wQ7WTtjMNPM
Unboxing - https://youtu.be/AfL5b7pRWbk
Test wysokiego napięcia PUCK - https://youtu.be/A-3FVcQjK-I
Test PUCK w tunelu aerodynamicznym - https://youtu.be/Yga3oqAGly0
Test wytrzymałości - https://youtu.be/MS_gkMZ26tE
Konstruowanie rozwiązań 4x4 MIMO - https://youtu.be/YsRRjBAfX4k
