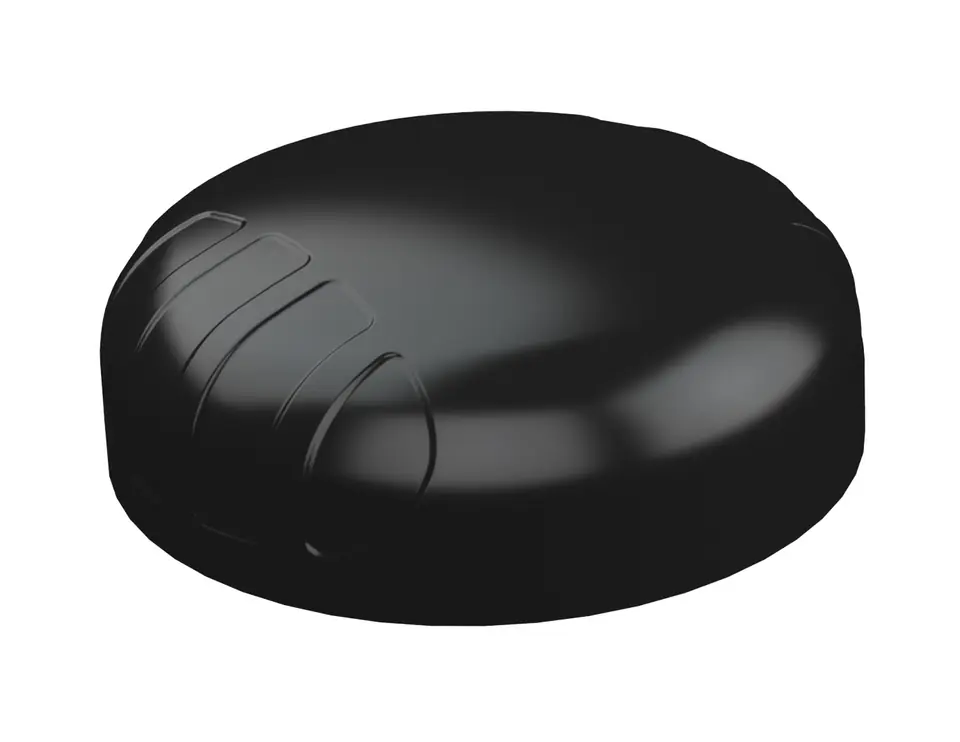

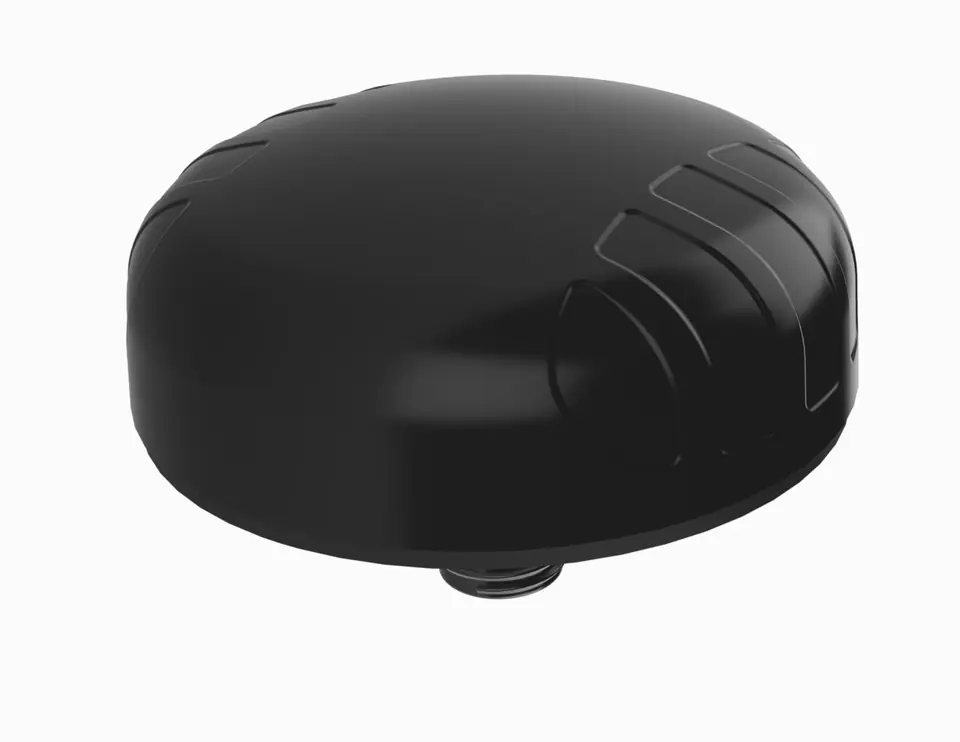

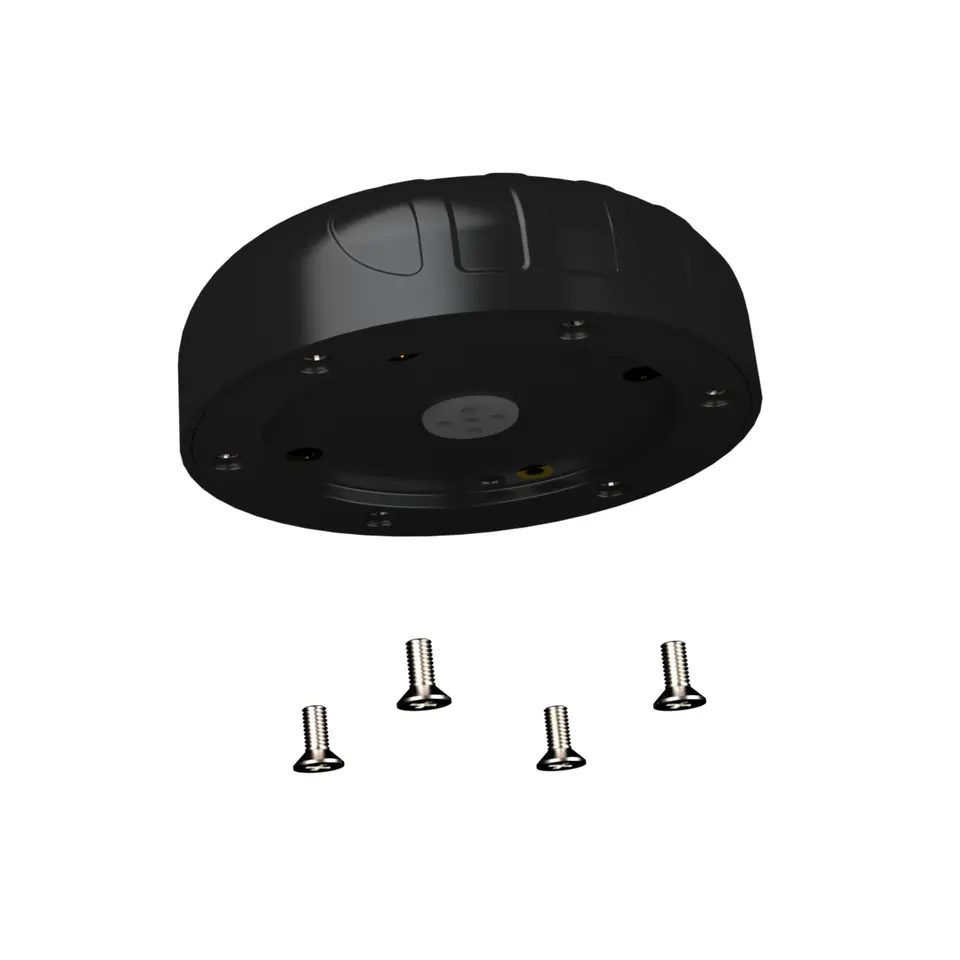

Szerokopasmowa panelowa antena dookólna Poynting PUCK-1 6 dBi
Nowa seria PUCK firmy Poynting oferuje małą antenę panelową do użytku w IoT / M2M, inteligentne liczniki, inteligentne narzędzia, transport, przemysł morski i rolnictwo. PUCK-1 to antena SISO, obejmująca pasmo od 690 do 3800 MHz, które obejmuje najpopularniejsze międzynarodowe pasma LTE. PUCK przewyższa wydajność wielu konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Charakterystyka promieniowania wszystkich elementów promieniujących zapewnia doskonałą równowagę między dookólnością, różnorodnością wzorców i dobrymi zdolnościami promieniowania na żądanej wysokości, co jest często pomijane w antenach o tak małych rozmiarach. Pomimo niewielkich rozmiarów antena ta zapewnia doskonałą wydajność, szczególnie w wyższych pasmach częstotliwości, gdzie wydajność ma kluczowe znaczenie dla przepustowości LTE i stabilności połączenia.
Cechy produktu
- LTE o wysokiej wydajności
- Obsługa 2G / 3G / 4G / LTE (gotowa na 5G)
- Szerokopasmowy odbiór - obejmuje szerokie pasmo częstotliwości, w tym Pasmo CBRS 3,5 GHz
- Niezależna od płaszczyzny uziemienia
- Solidna, wandaloodporna i wodoodporna (IP 68) obudowa
- Idealna do transportu, zastosowań morskich i IoT / M2M
- Opcje montażu Ultra-veZAtile dla łatwej instalacji
Zastosowanie anteny
- Inteligentne narzędzia: inteligentne pomiary energii, gazu i wody
- Inteligentne budynki: kontrola klimatyzacji, kontrola dostępu, bezpieczeństwo, nawadnianie
- Automatyka przemysłowa, maszyny zrobotyzowane i inne systemy M2M
- Digital Signage
- Magazyny i systemy logistyczne
- Transport (autobusy, usługi komunalne i bezpieczeństwo publiczne)
- Komunikacja, telemetria i automatyzacja pojazdów górniczych i maszyn (M2M i IoT)
- Maszyny rolnicze
- Morskie: małe łodzie, jachty w pobliżu wybrzeży lub wód wewnętrznych
Wykresy wydajności anteny

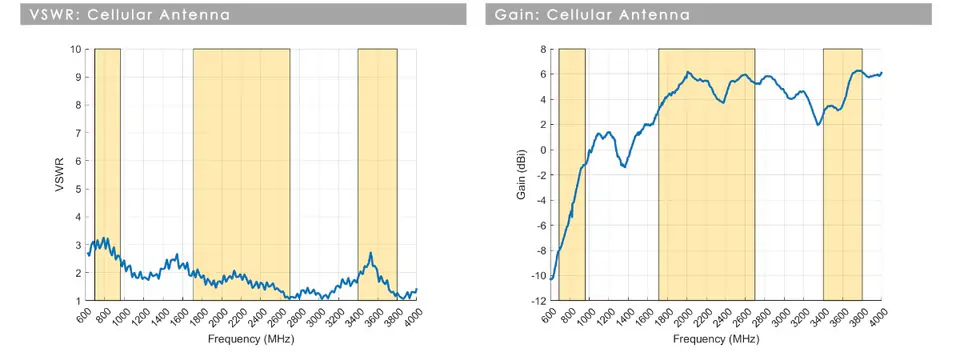

Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię przesyłową do obciążenia.
W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1: 1, PUCK-1 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR ≤2,5: 1 ponad 85% pasma
Wzmocnienie w dBi
6dBi to szczytowe wzmocnienie we wszystkich pasmach od 698-960,1710-2700 i 3400-3800 MHz
- Zysk dla różnych pasm: -1dBi @ 698-960MHz
- Zysk dla różnych pasm: 6 dBi przy 1710-2700 MHz
- Zysk dla różnych pasm: 6 dBi przy 3400-3800 MHz

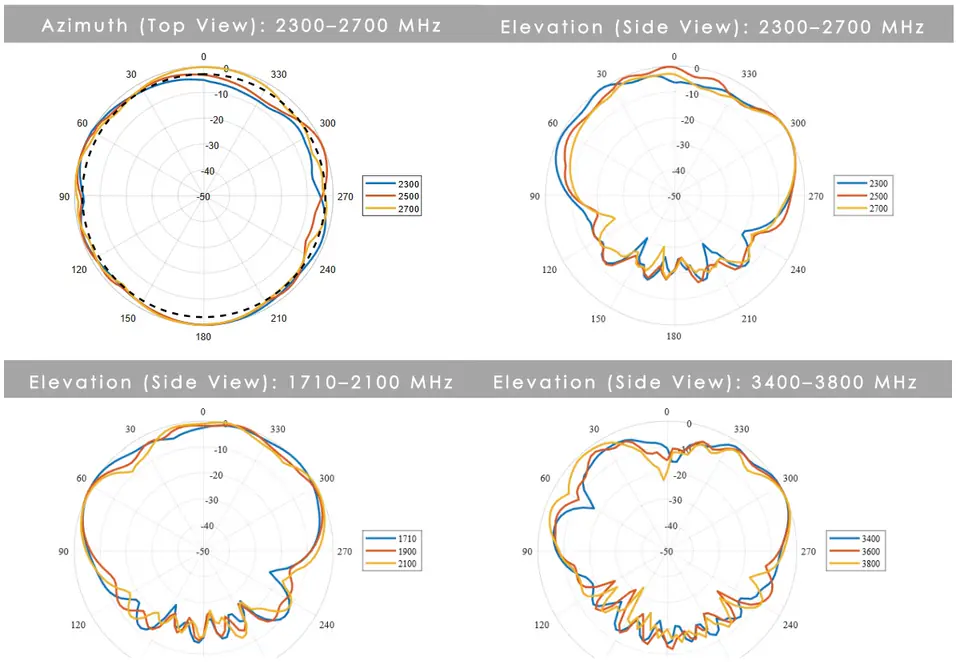

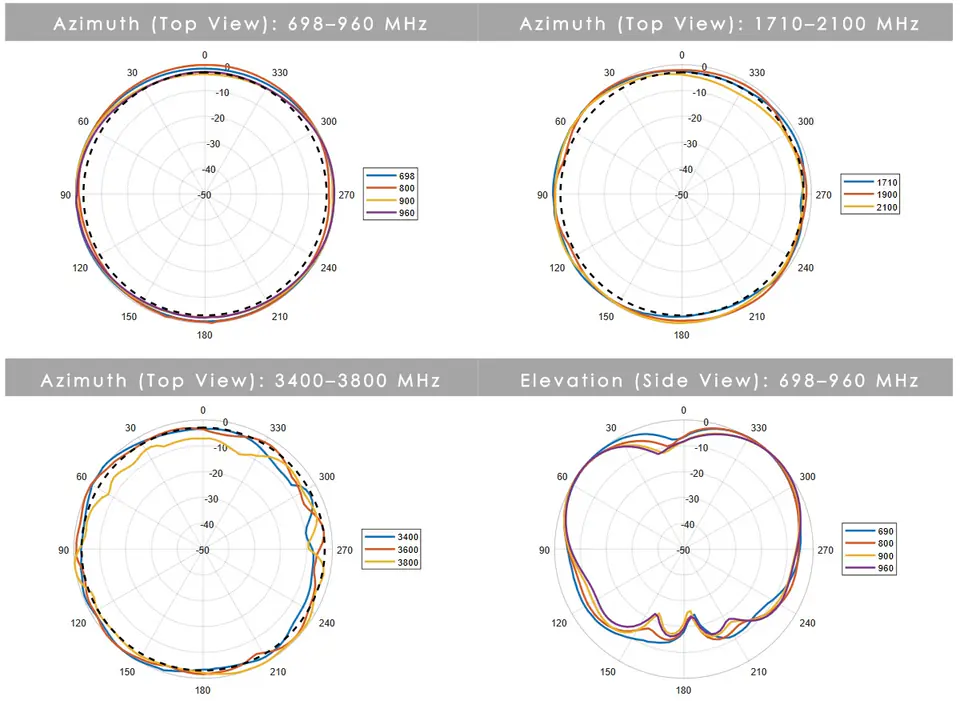

Wzorce promieniowania
Prezentacja anteny szerokopasmowej PUCK-1 (wideo)
link: https://youtu.be/wQ7WTtjMNPM
Odnośniki do innych filmów o PUCK-1:
Unboxing - https://youtu.be/AfL5b7pRWbk
Test wysokiego napięcia PUCK - https://youtu.be/A-3FVcQjK-I
Test PUCK w tunelu aerodynamicznym - https://youtu.be/Yga3oqAGly0
Test wytrzymałości - https://youtu.be/MS_gkMZ26tE
Konstruowanie rozwiązań 4x4 MIMO - https://youtu.be/YsRRjBAfX4kWiele możliwości montażu

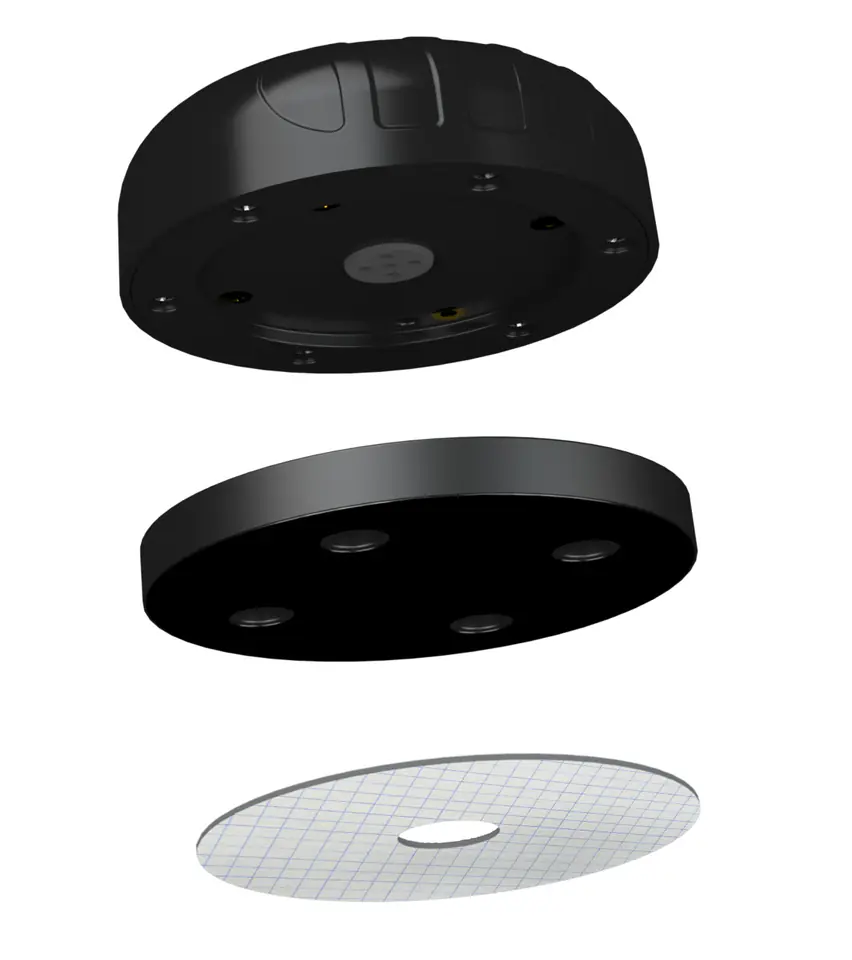

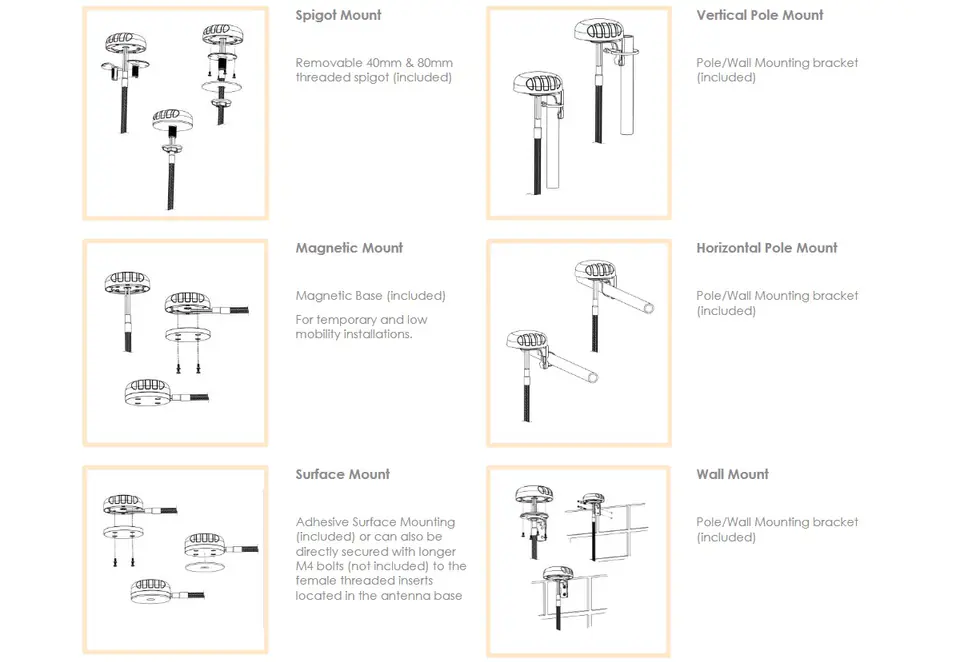

Nowa seria anten PUCK firmy Poynting zapewnia łatwą instalację z wieloma opcjami montażu. Obejmuje to standardowo:

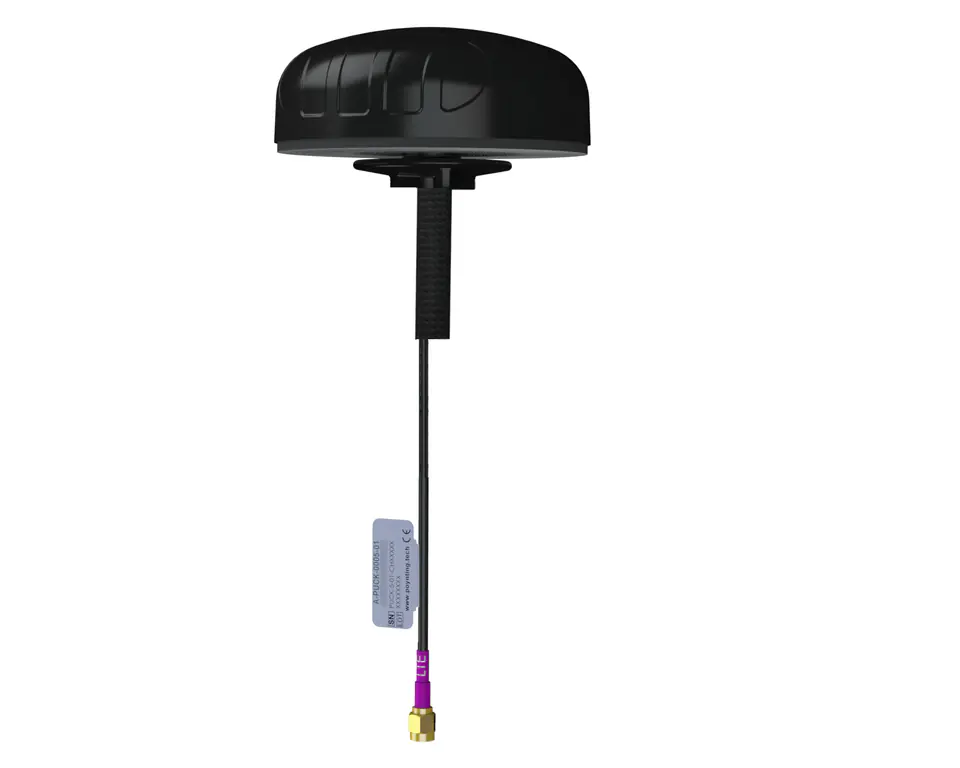

- Mocowanie do czopu - w zestawie dwie różne długości (40 mm i 80 mm)
- Montaż na słupku pionowym (montaż wewnętrzny i zewnętrzny dla mniejszych i większych słupów)
- Poziomy montaż na słupie (np. Szyny morskie)
- Mocowanie magnetyczne
- Montaż powierzchniowy (taśma dwustronna)
- Mocowanie ścienne
Najważniejsze cechy techniczne:

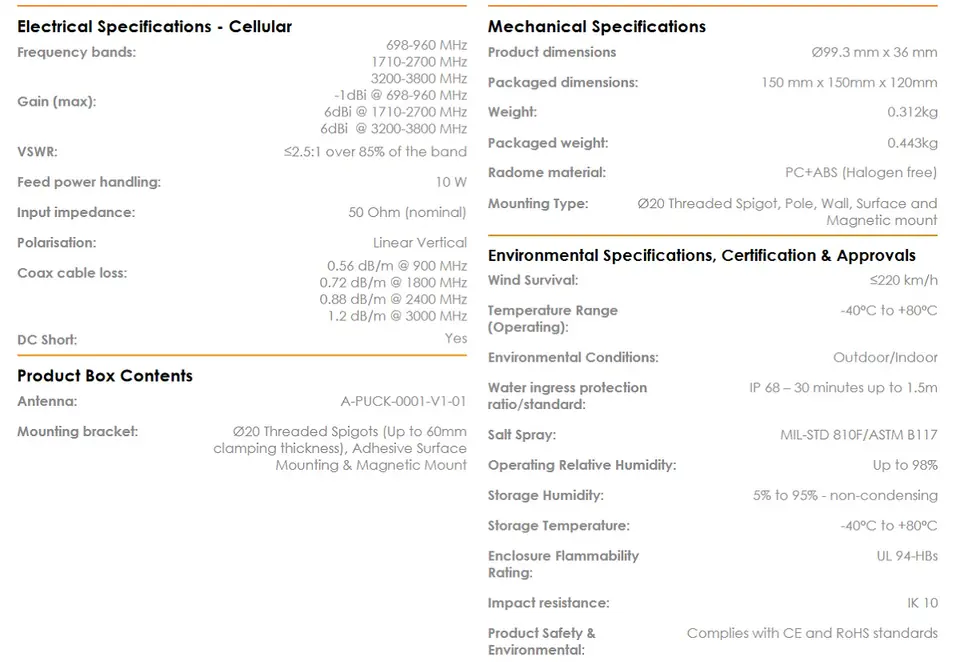

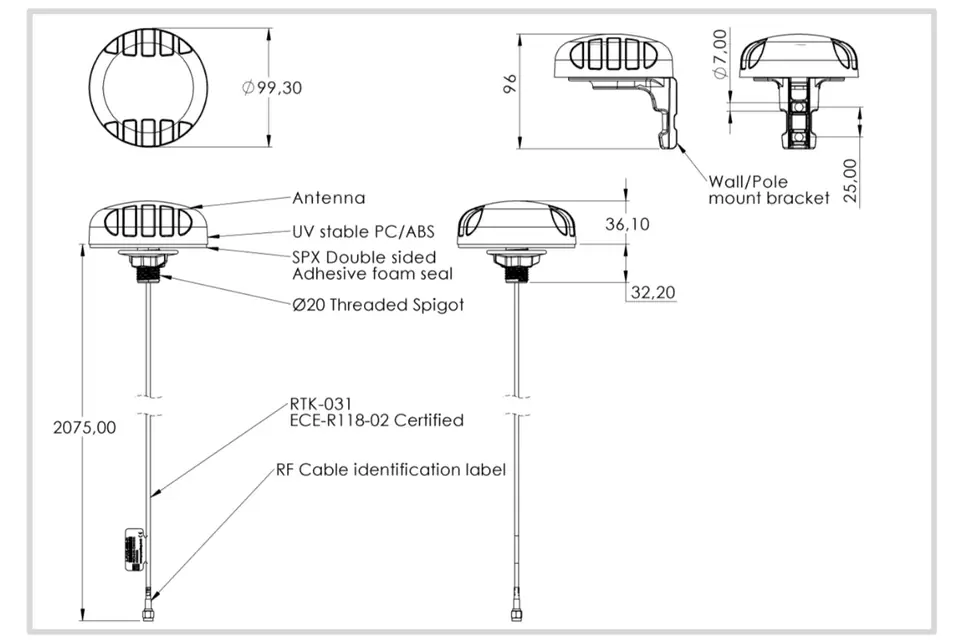

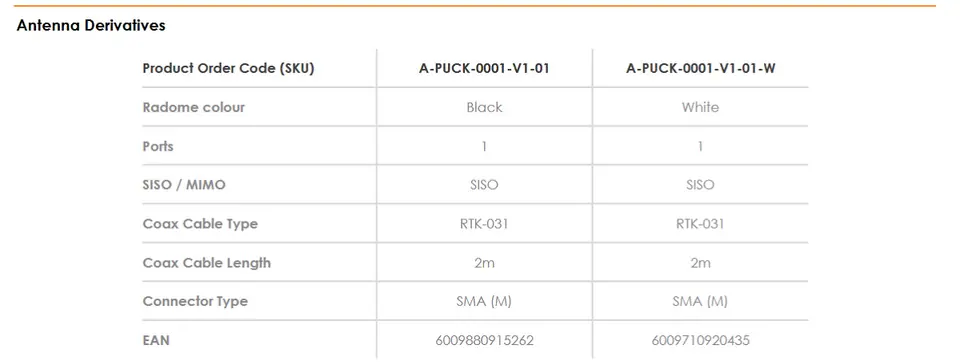

Specyfikacja techniczna
Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
