| Aluminium < 8% krzemu: | 40 |
|---|---|
| Dla ø detalu: | 6–8 mm |

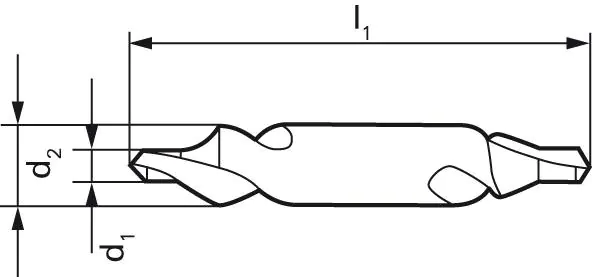

| Długość całkowita l1: | 31,5 mm |
| Inox austenit.: | 8 |
| Inox duplex: | 6 |
| Inox ferryt./martenz.: | 10 |
| Ø chwytu d2 h8: | 3,15 mm |
| Ø nawiertaka d1 k 12: | 1,00 mm |
| Stal < 1000 n/mm2: | 20 |
| Stal < 1400 n/mm2: | 16 |
| Stal < 700 n/mm2: | 25 |
| Stal < 700 n/mm2 f: | 0,02 mm/obr. |
| Stopy miedzi: | 60 |
| Tytan > 850 n/mm2: | 5 |
| Żeliwo gg/gts: | 20 |
| Żeliwo ggg: | 16 |

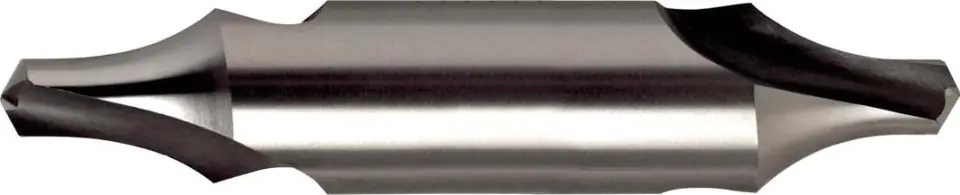

Nawiertak HSS, prawotnący, niepowlekany, Gühring
Wykonanie: z promieniem (mniejsze ryzyko pęknięcia).
Tolerancja średnicy: Ø 1,0–2,5 = + 0,14 mm
Ø 3,15–5,0 = + 0,18 mm
Ø 6,3 = + 0,22 mm

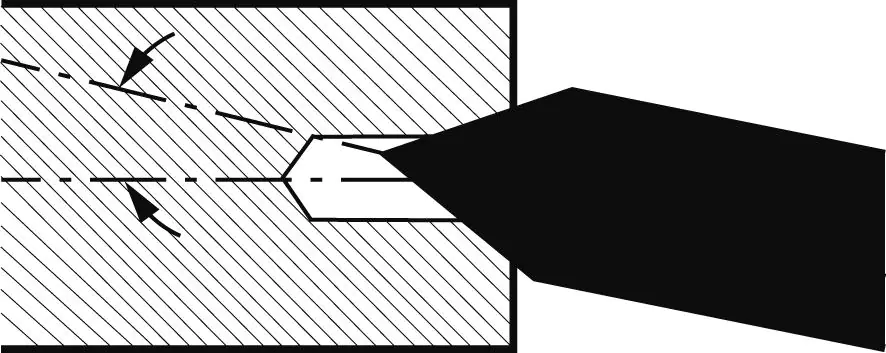

Zastosowanie: standardowy nawiertak do wykonywania nakiełków według DIN 332, arkusz 1, kształt R (z promieniem).
