Jeden talerz wielu konsumentów
Instalacja multiswitcha jest skomplikowana?

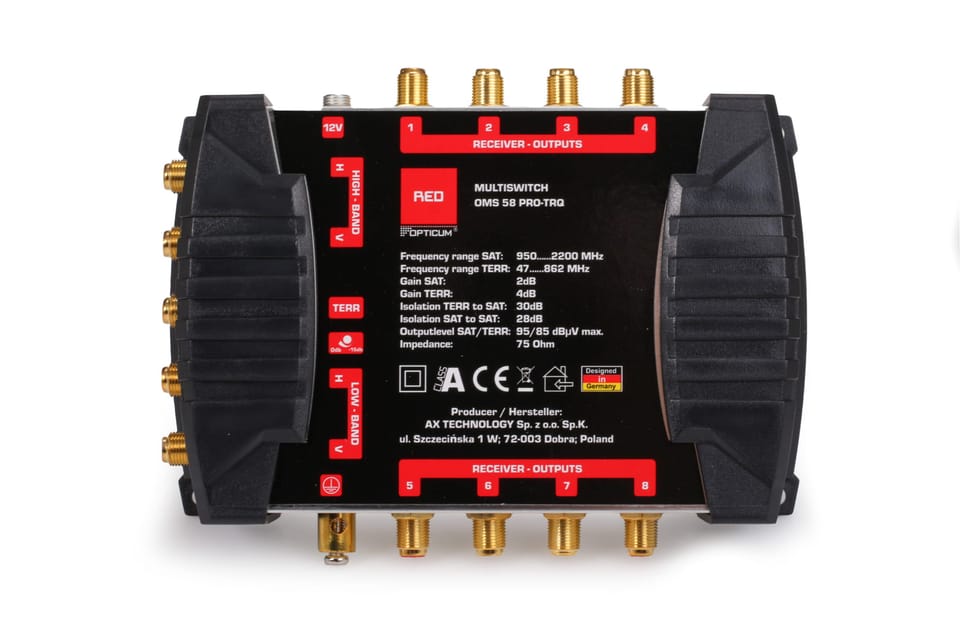

Multiswitch to prościej mówiąc wielozakresowy przełącznik, który umożliwia dystrybucję sygnału z jednej anteny satelitarnej do wielu gniazdek i dodatkowo umożliwiający odbiór sygnału z anteny do odbioru telewizji naziemnej. Mulitiswitche spotykane są w różnej konfiguracji wejść i wyjść np. multiswitch sprzedawany na tej stronie 5/8 umożliwia podłączenie 8 odbiorników do anteny satelitarnej odbierającej sygnał z jednego satelity. A co najlepsze, multiswitche można ze sobą łączyć tym samym zwiększając liczbę dostępnych gniazdek. Instalacja multiswitcha jest prosta, jeżeli mamy wszystkie niezbędne do niej elementy; antena, konwerter, gniazdka abonenckie, kable (wszystko kupisz w naszym sklepie).
Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T2.
Urządzenie umożliwia odbiór programów z jednej satelity i podłączenie do 8 tunerów satelitarnych.
Regulacja tłumienia sygnału telewizji naziemnej
Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych, oraz brak zjawiska utleniania. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie przekazywany do tunerów.
W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m i konwertera Quattro lub Quad oraz antenę telewizji naziemnej.
Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych.
Konwertery Quattro, Quad i gniazda abonenckie są dostępne w naszym sklepie.
Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.
Dane techniczne:
Zakres częstotliwości SAT : 950-2200 MHz
Zakres częstotliwości TER : 47-862 MHz
Wzmocnienie SAT (950-2150 MHz) : 2 dB
Wzmocnienie TER (47-862 MHz) : 4 dB
Separacja SAT do TER : 30 dB
Separacja TER do SAT : 28 dB
Separacja między polaryzacjami H/V : 25 dB
Maksymalny poziom wyjściowy SAT : 95 dBuV
Maksymalny poziom wyjściowy TER : 85 dBuV
Impedancja wejść/wyjść : 75 Ohm
Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
Zasilanie z sieci: 230V AC 50Hz
Temperatura pracy : 0...+55 oC
Wymiary : 175 x 133 x 54 mm (realne wymiary)
Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:
lokalizacji z dala od wpływu warunków atmosferycznych
zabezpieczenia przed dostępem osób postronnych
odpowiedniej wentylacji
Podłączenie:
jeden konwerter Quattro lub QUAD
jedna antena naziemna DVB-T
8 tunerów sat
Zestaw zawiera:
Multiswitch
Zasilacz Klucz do wkręcania złącza F

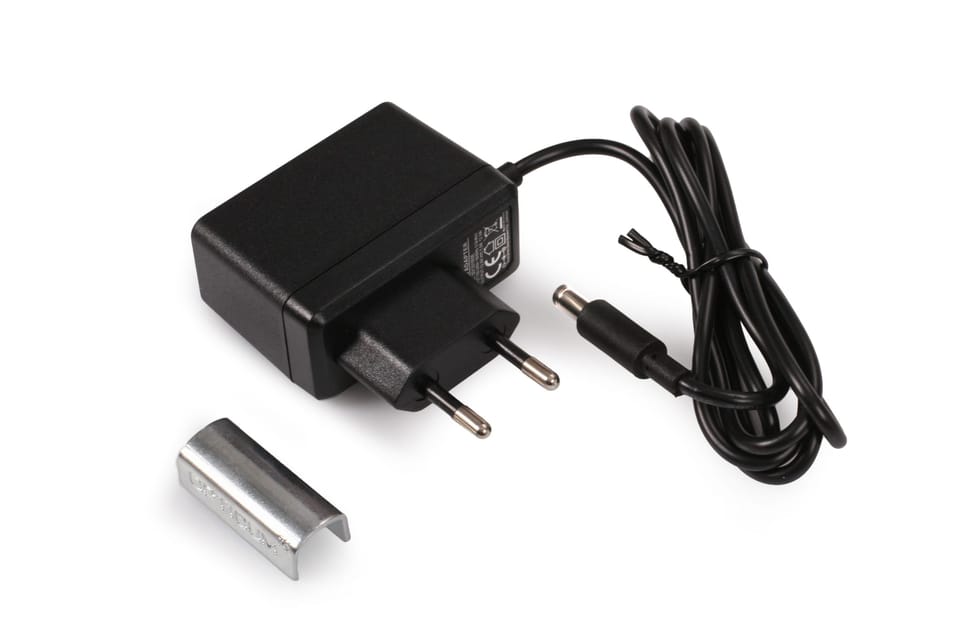

Zasilacz sieciowy
Oryginalne opakowanie
