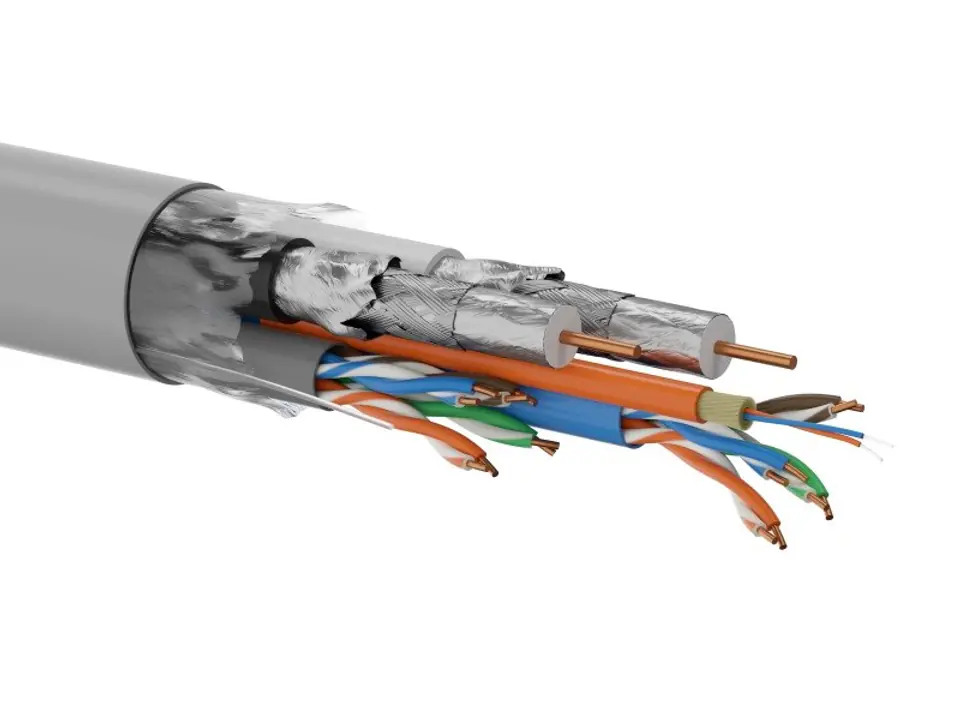

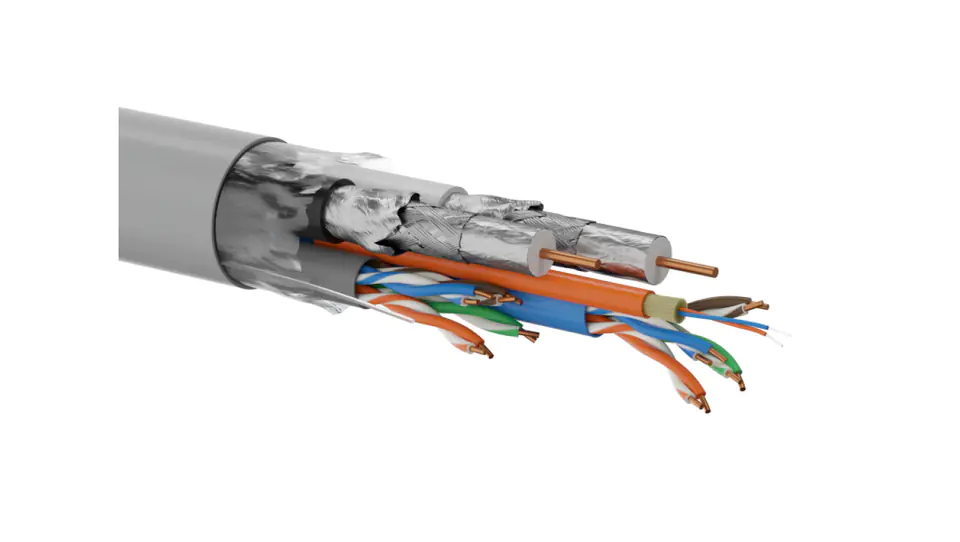

Przewód typu multi-kabel Q-LANTEC MultiMedia to rozwiązanie hybrydowe łączące w jednej konstrukcji aż 5 przewodów umożliwiających tworzenie nowoczesnych instalacji mieszkaniowych.

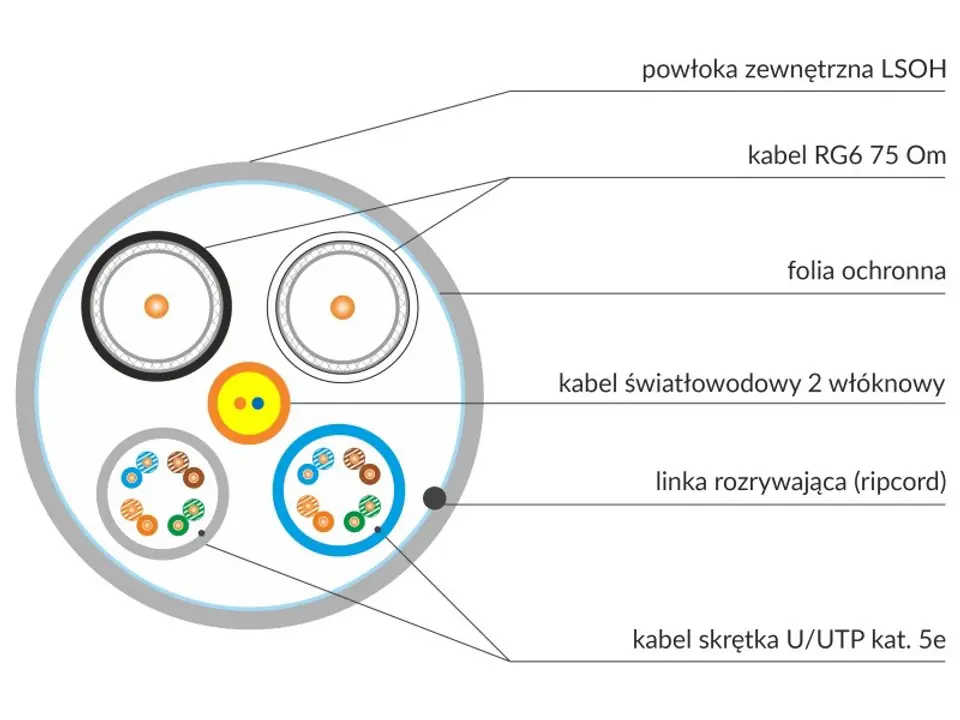

Umieszczone w jednej powłoce 2 przewody teleinformatyczne U/UTP kat.5e, 2 przewody telewizyjne RG6 oraz 1 dwuwłóknowy przewód światłowodowy FTTH 2J idealnie sprawdzają się w budownictwie wielorodzinnym, usprawniając montaż oraz oszczędzając czas instalatora.
WAŻNA zaleta - różne kolory powłok poszczególnych przewodów transmisyjnych pozwalają na łatwą identyfikację podczas instalacji, dodatkowo kabel posiada folię ochronna oraz linkę (ripcord) umożliwiająca sprawniejsze rozcinanie i ściągnięcie powłoki zewnętrznej.
Za pomocą jednego kabla można zbudować instalację:
- łącza światłowodowego,
- telewizji satelitarnej lub naziemnej DVB-T(S),
- telewizji kablowej,
- sieci strukturalnej (LAN)
- instalacji wideomofonowej.
Kable spełniają normy PN-EN 50575 (CPR) oraz wykonane są zgodnie z Rozporządzeniem Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej 1289 z dn. 06.11.2012.
| KONSTRUKCJA | KONSTRUKCJA2 |
|---|---|
| Powłoka | LSOH |
| Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
| Kolor | szary |
| Temperatura pracy | -20°C do + 60°C |
| Dodatkowe | linka rozrywająca (ripcord), folia PET owininięta na wewnętrznych przewodach |

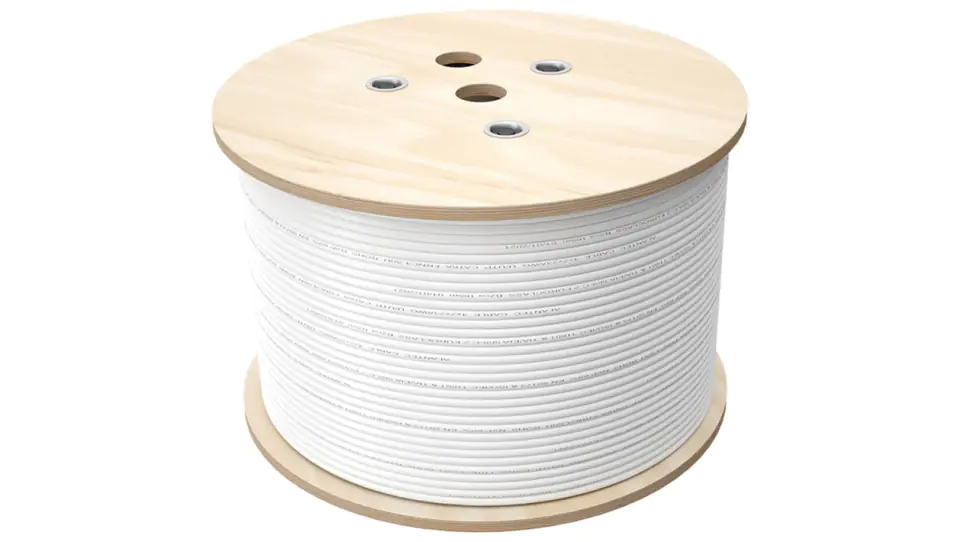

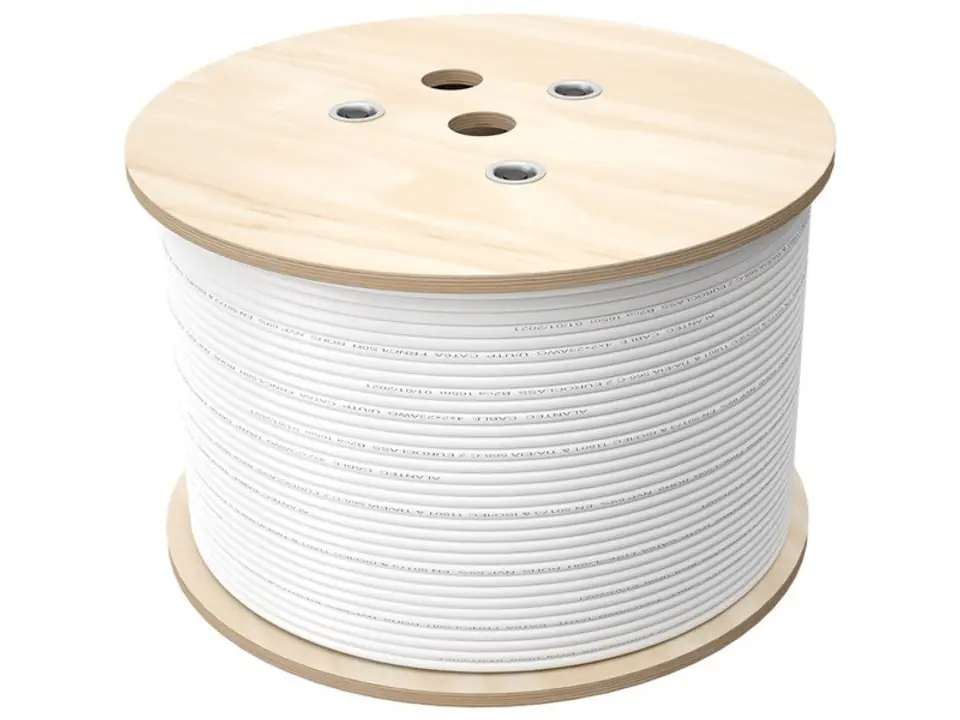

| Długość | 500m |
| Waga | 132 kg |
| Wymiary | 760 x 760 x 420 mm |
| PARAMETRY KABLA SKRĘTKA | PARAMETRY KABLA SKRĘTKA2 |
|---|---|
| Kategoria | 5e |
| Klasa | D (norma 100MHz) |
| Przekrój AWG | 4x2x24AWG |
| Żyły | 100% Cu - miedziane, jednodrutowe o średnicy 24AWG |
| Izolacja | polietylenowa (HDPE) |
| Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
| Ośrodek | 4 pary skręcone |
| Ekran | brak |
| Powłoka | PVC |
| PoE | 802.3 af |
| Kolor | (1) niebieski, (2) szary |
| WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC | WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC2 |
|---|---|
| Impedancja falowa (1-100MHz) | (100 ± 15) Ω |
| Opóźnienie propagacji (1-100MHz) | ≤ 45 ns/100m |
| Opór bierny pojemnościowy | ≤ 5.6 nF/100m |
| Rezystancja pętli żył/pary | ≤ 11.5 Ω/100m |
| Nominalna prędkość rozprzestrzeniania się (NVP) | 69% |
| PARAMETRY KABLA RG6 | PARAMETRY KABLA RG62 |
|---|---|
| Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
| Klasa ekranowania | A+ |
| Średnica rdzenia miedzianego (mm) | 1,02 (±0,01) |
| Średnica dielektryka (mm) | 4,57 (±0,1) |
| Ekran [1] | AL/PET/AL połączony z dielektrykiem |
| Ekran [2] | oplot z drutu aluminiowego, pokrycie >77% |
| Ekran [3] | AL/PET |
| Płaszcz | Płaszcz2 |
|---|---|
| Średnica (mm) | 6,85 (±0.15) |
| Materiał | PVC |
| Kolor | (1) biały, (2) czarny |
| Parametry elektryczne | Parametry elektryczne2 |
|---|---|
| Pojemność (pF/m) | 53±2 |
| Impedancja (Ω) | 75 (±3) |
| Współczynnik skrócenia fali | 85% (±1) |
| TŁUMIENNOŚĆ KABLA dB/100m | TŁUMIENNOŚĆ KABLA dB/100m2 |
|---|---|
| 5 MHz | 1.90 |
| 55 MHz | 5.25 |
| 211 MHz | 10.0 |
| 270 MHz | 11.0 |
| 300 MHz | 11.6 |
| 350 MHz | 12.6 |
| 400 MHz | 13.6 |
| 450 MHz | 14.4 |
| 550 MHz | 16.1 |
| 750 MHz | 18.5 |
| 870 MHz | 20.0 |
| 1000 MHz | 21.5 |
| 1450 MHz | 26.2 |
| 1800 MHz | 28.9 |
| 2250 MHz | 32.8 |
| 3000 MHz | 39.0 |
| PARAMETRY KABLA ŚWIATŁOWODOWEGO | PARAMETRY KABLA ŚWIATŁOWODOWEGO2 |
|---|---|
| Liczba włókien | 2 |
| Rodzaj włókien | G657A1 |
| Średnica kabla | 3 mm* (tolerancja średnicy zewnętrznej kabla +/- 10%) |
| Tłumienie włókna dla 1310 nm | <0.40 dB/km |
| Tłumienie włókna dla 1550 nm | <0.25 dB/km |
| Kolor | pomarańczowy |
| Powłoka | PVC |
| Element wytrzymałościowy | włókna aramidowe |
| Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
