| PIN | Ref | Symbol | Nazwa/Opis |
|---|---|---|---|
| 1 | 1 | VEET | Uziemienie nadajnika (wspólne z uziemieniem odbiornika) |
| 2 | TFAULT | Usterka nadajnika. Nieobsługiwany. | |
| 3 | 2 | TDIS | Nadajnik wyłączony. Wyjście lasera wyłączone na wysokim lub otwartym. |
| 4 | 3 | MOD_DEF(2) | Definicja modułu 2. Linia danych dla identyfikatora szeregowego. |
| 5 | 3 | MOD_DEF(1) | Definicja modułu 1. Linia zegarowa dla identyfikatora szeregowego. |
| 6 | 3 | MOD_DEF(0) | Definicja modułu 0. Uziemiony w module. |
| 7 | RATE SELECT | Nie wymaga połączenia | |
| 8 | 4 | LOS | Wskaźnik utraty sygnału. Logiczne 0 wskazuje normalne działanie. |
| 9 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 10 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 11 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 12 | RD- | Odwrócono wyjście danych odbiornika. AC sprzężone | |
| 13 | RD+ | Odbiornik Nieodwrócone wyjście danych. AC sprzężone | |
| 14 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 15 | VCCR | Zasilanie odbiornika | |
| 16 | VCCT | Zasilanie nadajnika | |
| 17 | 1 | VEET | Uziemienie nadajnika (wspólne z uziemieniem odbiornika) |
| 18 | TD+ | Przetwornik nieodwrócony DATA w. sprzężenie AC. | |
| 19 | TD- | Przetwornik odwrócony DANE in. AC sprzężone. | |
| 20 | 1 | VEET | Uziemienie nadajnika (wspólne z uziemieniem odbiornika) |
| Interfejs zasilania elektrycznego +3,3 V | Interfejs zasilania elektrycznego +3,3 V2 | Interfejs zasilania elektrycznego +3,3 V3 | Interfejs zasilania elektrycznego +3,3 V4 | Interfejs zasilania elektrycznego +3,3 V5 | Interfejs zasilania elektrycznego +3,3 V6 | Interfejs zasilania elektrycznego +3,3 V7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Prąd zasilania | Is | 320 | 375 | mA | Maksymalna moc ponad 1,2 W pełny zakres napięcia i temperatura. Zobacz ostrzeżenie poniżej | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odniesienie do GND |
| Maksymalne napięcie | Vmaks | 4 | V | |||
| Natężenie | Isurge | 30 | mA | Gorąca wtyczka powyżej stanu ustalonego obecny. Zobacz ostrzeżenie poniżej |
| Sygnały o niskiej prędkości, charakterystyka elektroniczna | Sygnały o niskiej prędkości, charakterystyka elektroniczna2 | Sygnały o niskiej prędkości, charakterystyka elektroniczna3 | Sygnały o niskiej prędkości, charakterystyka elektroniczna4 | Sygnały o niskiej prędkości, charakterystyka elektroniczna5 | Sygnały o niskiej prędkości, charakterystyka elektroniczna6 |
|---|---|---|---|---|---|
| Parametr | Symbol | Min | Maks. | jednostka | Uwagi/warunki |
| SFP Output LOW | VOL | 0 | 0.5 | V | od 4,7k do 10k pull-up do host_Vcc, mierzone po stronie hosta złącza; |
| SFP Output HIGH | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | od 4,7k do 10k upll-up do host_Vcc, mierzone po stronie hosta złącza; |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7k do 10k pull-up do Vcc, mierzone po stronie złącza SFP |
| SFP Input HIGH | VIH | 2 | Vcc + 0,3 | V | 4.7k do 10k pull-up do Vcc, mierzone po stronie złącza SFP |
| Szybki interfejs elektryczny, linia transmisyjna SFP | Szybki interfejs elektryczny, linia transmisyjna SFP2 | Szybki interfejs elektryczny, linia transmisyjna SFP3 | Szybki interfejs elektryczny, linia transmisyjna SFP4 | Szybki interfejs elektryczny, linia transmisyjna SFP5 | Szybki interfejs elektryczny, linia transmisyjna SFP6 | Szybki interfejs elektryczny, linia transmisyjna SFP7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Częstotliwość linii | fL | 125 | MHz | Kodowanie 5-poziomowe, dla IEEE 802.3 | ||
| Impedancja wyjściowa nadajnika | Zout, TX | 100 | Om | Dyferencjał dla wszystkich częstotliwości pomiędzy 1MHz i 125MHz | ||
| Impedancja wejściowa odbiornika | Zin, RX | 100 | Om | Dyferencjał dla wszystkich częstotliwości pomiędzy 1MHz i 125MHz |
| Szybki interfejs elektryczny, Host-SFP | Szybki interfejs elektryczny, Host-SFP2 | Szybki interfejs elektryczny, Host-SFP3 | Szybki interfejs elektryczny, Host-SFP4 | Szybki interfejs elektryczny, Host-SFP5 | Szybki interfejs elektryczny, Host-SFP6 | Szybki interfejs elektryczny, Host-SFP7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Single ended data input swing | Vinsing | 250 | 1200 | mV | Single ended | |
| Single ended data output swing | Voutsing | 350 | 800 | mV | Single ended | |
| Czas narastania/opadania | Tr,Tf | 175 | psec | 20%-80% | ||
| Impedancja wejściowa nadajnika | Zin | 50 | Om | Single ended | ||
| Impedancja wyjściowa odbiornika | Zout | 50 | Om | Single ended |
| Ogólny | Ogólny2 | Ogólny3 | Ogólny4 | Ogólny5 | Ogólny6 | Ogólny7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol modułu | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Szybkość przesyłania danych | BR | 10 | 1000 | Mb/s | Zgodność ze standardem IEEE 802.3. Patrz uwagi od 2 do 4 poniżej | |
| Długość kabla | L | 100 | m | Kategoria 5 UTP. BER |
| Specyfikacje środowiskowe | Specyfikacje środowiskowe2 | Specyfikacje środowiskowe3 | Specyfikacje środowiskowe4 | Specyfikacje środowiskowe5 | Specyfikacje środowiskowe6 | Specyfikacje środowiskowe7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| temperatura robocza | Top | -40 | 70 | °C | Temperatura obudowy | |
| Temperatura przechowywania | Tsto | -40 | 85 | °C | Temperatura otoczenia |
| Taktowanie magistrali szeregowej, wymagania | Taktowanie magistrali szeregowej, wymagania2 | Taktowanie magistrali szeregowej, wymagania3 | Taktowanie magistrali szeregowej, wymagania4 | Taktowanie magistrali szeregowej, wymagania5 | Taktowanie magistrali szeregowej, wymagania6 | Taktowanie magistrali szeregowej, wymagania7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Częstotliwość zegara I2C | 0 | 200,000 | Hz |
| SFP | SM100MA-05 | 155Mb/s SFP, 850nm MM, 0.55km, 14.5dB |
|---|---|---|
| SFP | SM100SA-20 | 155Mb/s SFP, 1310nm FP SM,20km, 21dB |
| SFP | SM100SB-20A | 155M SFP Bi-di, 155Mb/s, 1310Tx/1550Rx,FP 20km, 20dB |
| SFP | SM100SB-20B | 155M SFP Bi-di, 155Mb/s,1550Tx/1310Rx FP 20km, 20dB |
| SFP | SM100GMA-05 | 1.25Gb/s SFP, 850nm,VCSEL, MM, 0.5km, 7.5dB |
| SFP | SM100GSA-20 | 1.25Gb/s SFP, 1310nm FP, SM, 20km, 12.5dB |
| SFP | SM100GSB-3A | 1.25G SFP Bi-di,1.25Gb/s, 1310Tx/1550Rx FP 3km |
| SFP | SM100GSB-3B | 1.25G SFP Bi-di, 1.25Gb/s, 1550Tx/1310Rx FP 3km |
| SFP | SM100GSB-20A | 1.25G SFP Bi-di, 1.25Gb/s, 1310Tx/1550Rx FP 20km, 12.5dB |
| SFP | SM100GSB-20B | 1.25G SFP Bi-di, 1.25Gb/s, 1550Tx/1310Rx DFB 20km, 12.5dB |
| SFP | SM220 | SFP-T, to 10/100/1000Mbps RJ45 |
| SPF+ | SM10GMA-03 | SFP+, 10Gbps,LC MMF,300M 850nm |
| SPF+ | SM10GSA-10 | SFP+, 10Gbps,LC SMF,10KM 1310nm |
| SPF+ | SM10G | SFP+, to 10G RJ45 |
| SPF+ | SM10GSB-20A | SFP+ BIDI, 10Gbps,SM 1270/1330,20KM LC |
| SPF+ | SM10GSB-20B | SFP+ BIDI, 10Gbps,SM 1330/1270,20KM LC |

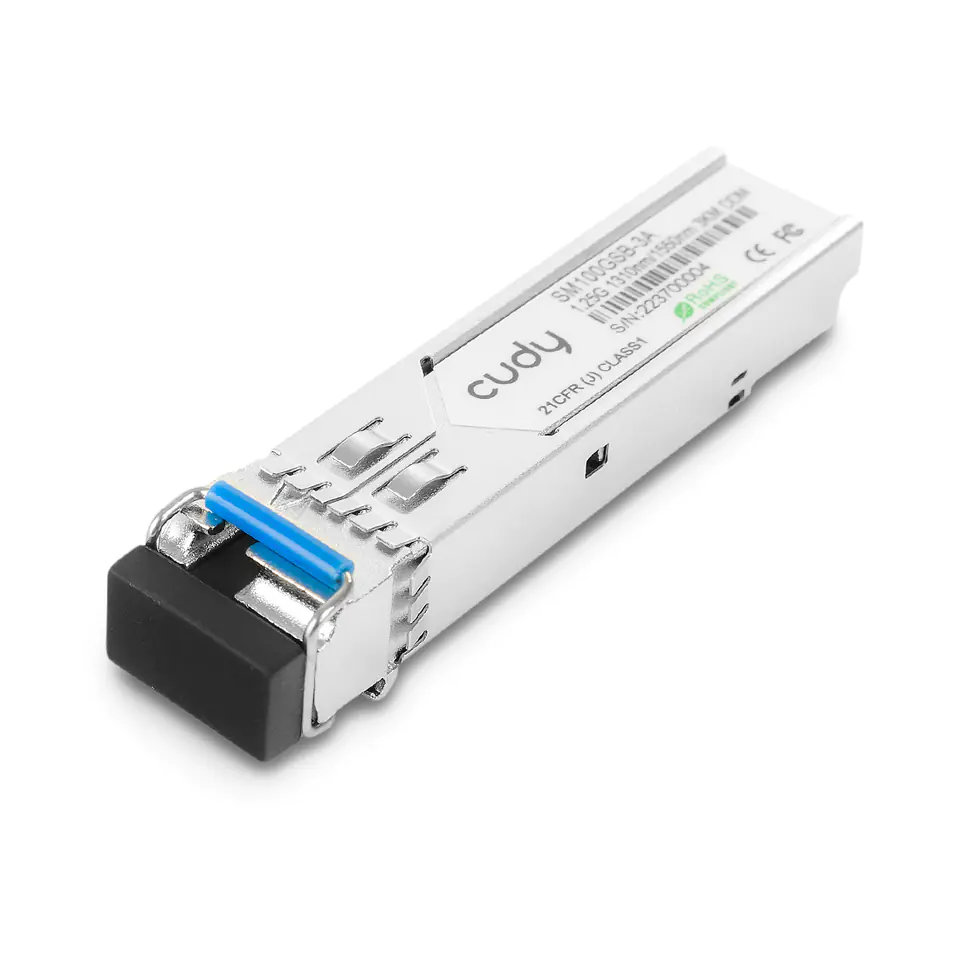

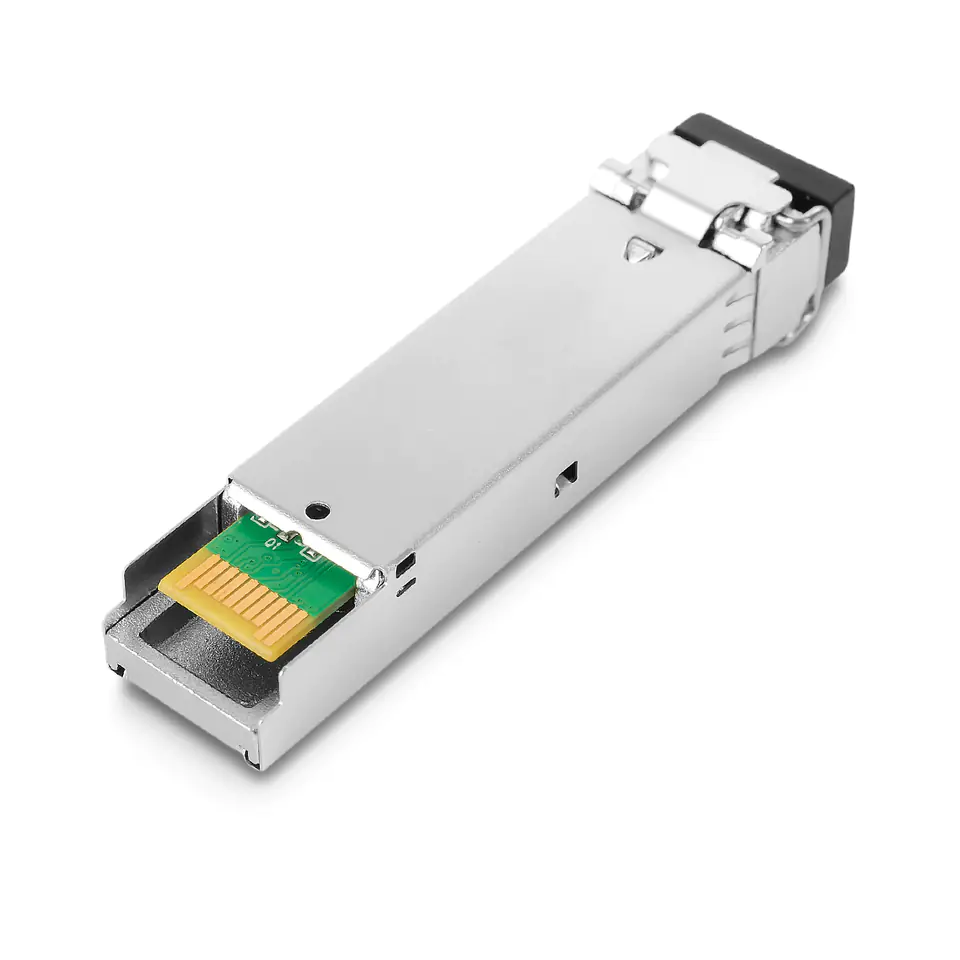

Moduł SFP 1.25G SFP Bi-di,1.25Gb/s, 1310Tx/1550Rx FP 3km Cudy SM100GSB-3A
Moduł SFP to krótki moduł światłowodowy, który jest używany do transmisji danych. Jest on zwykle umieszczony w urządzeniu SFP i ma wewnętrzną pamięć flash. Posiada on także wiele innych funkcji, takich jak multiplekser i dekoder. Moduł SFP to mały, zaawansowany moduł optyczny, który może być używany do wielu różnych celów. Jest on często stosowany do łączenia się z innymi urządzeniami poprzez światłowody, a także jako multiplekser lub dekoder. Moduł ten jest bardzo popularny ze względu na swoją funkcjonalność i jest często stosowany w sieciach komputerowych oraz telekomunikacyjnych.
Gdzie jest wykorzystywany moduł SFP?
Moduł SFP jest stosowany w sieciach komputerowych i telekomunikacyjnych. Można go także znaleźć w systemach bezprzewodowych, a także w systemach światłowodowych. SFP jest kompatybilny z wieloma standardami, takimi jak Ethernet, Fibre Channel i SONET. Karty sieciowe zwykle mają kilka portów SFP, które mogą być wykorzystane do podłączenia urządzeń do sieci. Moduły SFP mogą pracować w różnych trybach, w tym: 1000BASE-T ( Ethernet), 1000BASE-SX/LX (światłowody), 10GBASE-SR/LR (światłowody) i OC-192/STM-64 (SONET). Moduły te są dostarczane w różnych formach factorów, takich jak: SFP+, X2 i XENPAK.
Jaka jest różnica między modułami SFP i SFP+?
SFP+ jest zgodny ze standardem IEEE 802.3ae 10GBASE-SR/LR/ER/ZR, a także z OC-192/STM-64. Z kolei SFP jest zgodny ze standardem IEEE 802.3z 1000BASE-SX/LX/ZX.
Piny na wyjściu SFP do hosta
Uwagi:
1. Uziemienie obwodu jest połączone z masą
2. PHY wyłączone przy TDIS > 2,0 V lub open, włączone przy TDIS < 0,8 V
3. Powinien być podciągnięty przy 4,7k - 10k omów na płycie głównej do napięcia między 2,0 V a 3,6 V. MOD_DEF(0) obniża linię, aby wskazać, że moduł jest podłączony.
4. LVTTL kompatybilny z maksymalnym napięciem 2,5V.
Nieobsługiwane w sieciach 10/100/1000BASE-T.

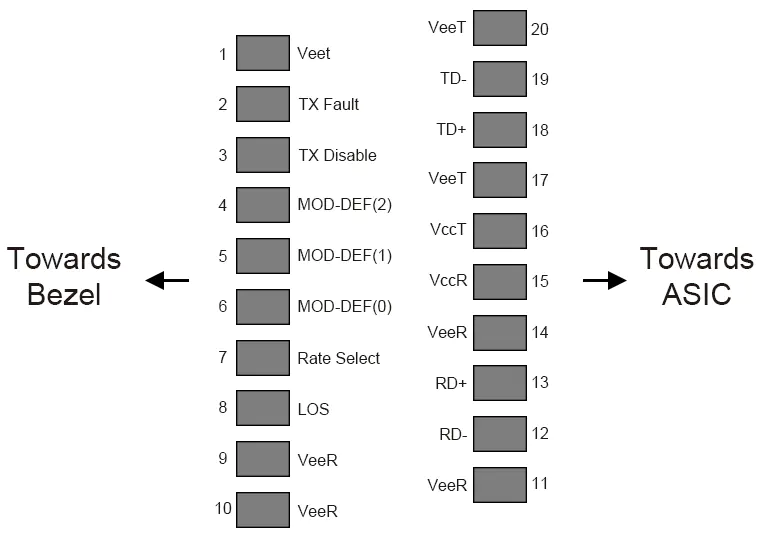

Schemat numerów pinów i nazw bloków złącza płyty głównej
Interfejs zasilania elektrycznego +3,3V
SFP-1000BASE-T/SFP-1000BASE-T-SGMII ma zakres napięcia wejściowego 3,3 V +/- 5%.
Maksymalne napięcie 4V nie jest dozwolone do pracy ciągłej.
Sygnały o niskiej prędkości
MOD_DEF(1) (SCL) i MOD_DEF(2) (SDA), są sygnałami CMOS typu open dren (patrz sekcję VII,
„Protokół komunikacji szeregowej”). Zarówno MOD_DEF(1), jak i MOD_DEF(2) muszą zostać podciągnięte do host_Vcc.
Interfejs elektryczny High-Speed
Wszystkie sygnały High-Speed są wewnętrznie sprzężone AC
Ogólne dane techniczne
Specyfikacje środowiskowe
Protokół komunikacji szeregowej
Wszystkie SFP WINTOP obsługują dwuprzewodowy protokół komunikacji szeregowej opisany w
SFP MSA. Te SFP używają MCU, do których można uzyskać dostęp z adresem A0h.
Fizyczny układ 1000BASE-T można również uzyskać za pośrednictwem 2-przewodowej magistrali szeregowej
pod adresem ACh. Aby uzyskać szczegółowe informacje na temat połączenia z PHY IC, zobacz arkusz danych Marvell
zatytułowany „Alaska Ultra 88E1111 Integrated Gigabit Ethernet Transceiver”
(Dokument Marvela nr MV-S100649-00).

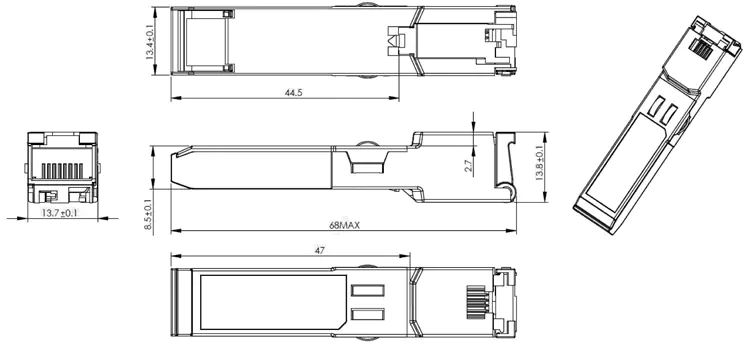

Specyfikacje mechaniczne (jednostka: mm)
Specyfikacja poszczególnych modeli:Model pogrubiony oznacza produkt, którego dotyczy ta oferta.
Moduł SFP 1.25G SFP Bi-di,1.25Gb/s, 1310Tx/1550Rx FP 3km Cudy SM100GSB-3A
Moduł SFP to krótki moduł światłowodowy, który jest używany do transmisji danych. Jest on zwykle umieszczony w urządzeniu SFP i ma wewnętrzną pamięć flash. Posiada on także wiele innych funkcji, takich jak multiplekser i dekoder. Moduł SFP to mały, zaawansowany moduł optyczny, który może być używany do wielu różnych celów. Jest on często stosowany do łączenia się z innymi urządzeniami poprzez światłowody, a także jako multiplekser lub dekoder. Moduł ten jest bardzo popularny ze względu na swoją funkcjonalność i jest często stosowany w sieciach komputerowych oraz telekomunikacyjnych.
Gdzie jest wykorzystywany moduł SFP?
Moduł SFP jest stosowany w sieciach komputerowych i telekomunikacyjnych. Można go także znaleźć w systemach bezprzewodowych, a także w systemach światłowodowych. SFP jest kompatybilny z wieloma standardami, takimi jak Ethernet, Fibre Channel i SONET. Karty sieciowe zwykle mają kilka portów SFP, które mogą być wykorzystane do podłączenia urządzeń do sieci. Moduły SFP mogą pracować w różnych trybach, w tym: 1000BASE-T ( Ethernet), 1000BASE-SX/LX (światłowody), 10GBASE-SR/LR (światłowody) i OC-192/STM-64 (SONET). Moduły te są dostarczane w różnych formach factorów, takich jak: SFP+, X2 i XENPAK.
Jaka jest różnica między modułami SFP i SFP+?
SFP+ jest zgodny ze standardem IEEE 802.3ae 10GBASE-SR/LR/ER/ZR, a także z OC-192/STM-64. Z kolei SFP jest zgodny ze standardem IEEE 802.3z 1000BASE-SX/LX/ZX.
Piny na wyjściu SFP do hosta
| PIN | Ref | Symbol | Nazwa/Opis |
|---|---|---|---|
| 1 | 1 | VEET | Uziemienie nadajnika (wspólne z uziemieniem odbiornika) |
| 2 | TFAULT | Usterka nadajnika. Nieobsługiwany. | |
| 3 | 2 | TDIS | Nadajnik wyłączony. Wyjście lasera wyłączone na wysokim lub otwartym. |
| 4 | 3 | MOD_DEF(2) | Definicja modułu 2. Linia danych dla identyfikatora szeregowego. |
| 5 | 3 | MOD_DEF(1) | Definicja modułu 1. Linia zegarowa dla identyfikatora szeregowego. |
| 6 | 3 | MOD_DEF(0) | Definicja modułu 0. Uziemiony w module. |
| 7 | RATE SELECT | Nie wymaga połączenia | |
| 8 | 4 | LOS | Wskaźnik utraty sygnału. Logiczne 0 wskazuje normalne działanie. |
| 9 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 10 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 11 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 12 | RD- | Odwrócono wyjście danych odbiornika. AC sprzężone | |
| 13 | RD+ | Odbiornik Nieodwrócone wyjście danych. AC sprzężone | |
| 14 | 1 | VEER | Uziemienie odbiornika (wspólne z uziemieniem nadajnika) |
| 15 | VCCR | Zasilanie odbiornika | |
| 16 | VCCT | Zasilanie nadajnika | |
| 17 | 1 | VEET | Uziemienie nadajnika (wspólne z uziemieniem odbiornika) |
| 18 | TD+ | Przetwornik nieodwrócony DATA w. sprzężenie AC. | |
| 19 | TD- | Przetwornik odwrócony DANE in. AC sprzężone. | |
| 20 | 1 | VEET | Uziemienie nadajnika (wspólne z uziemieniem odbiornika) |
Uwagi:
1. Uziemienie obwodu jest połączone z masą
2. PHY wyłączone przy TDIS > 2,0 V lub open, włączone przy TDIS < 0,8 V
3. Powinien być podciągnięty przy 4,7k - 10k omów na płycie głównej do napięcia między 2,0 V a 3,6 V. MOD_DEF(0) obniża linię, aby wskazać, że moduł jest podłączony.
4. LVTTL kompatybilny z maksymalnym napięciem 2,5V.
Nieobsługiwane w sieciach 10/100/1000BASE-T.
Schemat numerów pinów i nazw bloków złącza płyty głównej
Interfejs zasilania elektrycznego +3,3V
SFP-1000BASE-T/SFP-1000BASE-T-SGMII ma zakres napięcia wejściowego 3,3 V +/- 5%.
Maksymalne napięcie 4V nie jest dozwolone do pracy ciągłej.
| Interfejs zasilania elektrycznego +3,3 V | Interfejs zasilania elektrycznego +3,3 V2 | Interfejs zasilania elektrycznego +3,3 V3 | Interfejs zasilania elektrycznego +3,3 V4 | Interfejs zasilania elektrycznego +3,3 V5 | Interfejs zasilania elektrycznego +3,3 V6 | Interfejs zasilania elektrycznego +3,3 V7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Prąd zasilania | Is | 320 | 375 | mA | Maksymalna moc ponad 1,2 W pełny zakres napięcia i temperatura. Zobacz ostrzeżenie poniżej | |
| Napięcie wejściowe | Vcc | 3.13 | 3.3 | 3.47 | V | Odniesienie do GND |
| Maksymalne napięcie | Vmaks | 4 | V | |||
| Natężenie | Isurge | 30 | mA | Gorąca wtyczka powyżej stanu ustalonego obecny. Zobacz ostrzeżenie poniżej |
Sygnały o niskiej prędkości
MOD_DEF(1) (SCL) i MOD_DEF(2) (SDA), są sygnałami CMOS typu open dren (patrz sekcję VII,
„Protokół komunikacji szeregowej”). Zarówno MOD_DEF(1), jak i MOD_DEF(2) muszą zostać podciągnięte do host_Vcc.
| Sygnały o niskiej prędkości, charakterystyka elektroniczna | Sygnały o niskiej prędkości, charakterystyka elektroniczna2 | Sygnały o niskiej prędkości, charakterystyka elektroniczna3 | Sygnały o niskiej prędkości, charakterystyka elektroniczna4 | Sygnały o niskiej prędkości, charakterystyka elektroniczna5 | Sygnały o niskiej prędkości, charakterystyka elektroniczna6 |
|---|---|---|---|---|---|
| Parametr | Symbol | Min | Maks. | jednostka | Uwagi/warunki |
| SFP Output LOW | VOL | 0 | 0.5 | V | od 4,7k do 10k pull-up do host_Vcc, mierzone po stronie hosta złącza; |
| SFP Output HIGH | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | od 4,7k do 10k upll-up do host_Vcc, mierzone po stronie hosta złącza; |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7k do 10k pull-up do Vcc, mierzone po stronie złącza SFP |
| SFP Input HIGH | VIH | 2 | Vcc + 0,3 | V | 4.7k do 10k pull-up do Vcc, mierzone po stronie złącza SFP |
Interfejs elektryczny High-Speed
Wszystkie sygnały High-Speed są wewnętrznie sprzężone AC
| Szybki interfejs elektryczny, linia transmisyjna SFP | Szybki interfejs elektryczny, linia transmisyjna SFP2 | Szybki interfejs elektryczny, linia transmisyjna SFP3 | Szybki interfejs elektryczny, linia transmisyjna SFP4 | Szybki interfejs elektryczny, linia transmisyjna SFP5 | Szybki interfejs elektryczny, linia transmisyjna SFP6 | Szybki interfejs elektryczny, linia transmisyjna SFP7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Częstotliwość linii | fL | 125 | MHz | Kodowanie 5-poziomowe, dla IEEE 802.3 | ||
| Impedancja wyjściowa nadajnika | Zout, TX | 100 | Om | Dyferencjał dla wszystkich częstotliwości pomiędzy 1MHz i 125MHz | ||
| Impedancja wejściowa odbiornika | Zin, RX | 100 | Om | Dyferencjał dla wszystkich częstotliwości pomiędzy 1MHz i 125MHz |
| Szybki interfejs elektryczny, Host-SFP | Szybki interfejs elektryczny, Host-SFP2 | Szybki interfejs elektryczny, Host-SFP3 | Szybki interfejs elektryczny, Host-SFP4 | Szybki interfejs elektryczny, Host-SFP5 | Szybki interfejs elektryczny, Host-SFP6 | Szybki interfejs elektryczny, Host-SFP7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Single ended data input swing | Vinsing | 250 | 1200 | mV | Single ended | |
| Single ended data output swing | Voutsing | 350 | 800 | mV | Single ended | |
| Czas narastania/opadania | Tr,Tf | 175 | psec | 20%-80% | ||
| Impedancja wejściowa nadajnika | Zin | 50 | Om | Single ended | ||
| Impedancja wyjściowa odbiornika | Zout | 50 | Om | Single ended |
Ogólne dane techniczne
| Ogólny | Ogólny2 | Ogólny3 | Ogólny4 | Ogólny5 | Ogólny6 | Ogólny7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol modułu | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Szybkość przesyłania danych | BR | 10 | 1000 | Mb/s | Zgodność ze standardem IEEE 802.3. Patrz uwagi od 2 do 4 poniżej | |
| Długość kabla | L | 100 | m | Kategoria 5 UTP. BER |
Specyfikacje środowiskowe
| Specyfikacje środowiskowe | Specyfikacje środowiskowe2 | Specyfikacje środowiskowe3 | Specyfikacje środowiskowe4 | Specyfikacje środowiskowe5 | Specyfikacje środowiskowe6 | Specyfikacje środowiskowe7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| temperatura robocza | Top | -40 | 70 | °C | Temperatura obudowy | |
| Temperatura przechowywania | Tsto | -40 | 85 | °C | Temperatura otoczenia |
Protokół komunikacji szeregowej
Wszystkie SFP WINTOP obsługują dwuprzewodowy protokół komunikacji szeregowej opisany w
SFP MSA. Te SFP używają MCU, do których można uzyskać dostęp z adresem A0h.
Fizyczny układ 1000BASE-T można również uzyskać za pośrednictwem 2-przewodowej magistrali szeregowej
pod adresem ACh. Aby uzyskać szczegółowe informacje na temat połączenia z PHY IC, zobacz arkusz danych Marvell
zatytułowany „Alaska Ultra 88E1111 Integrated Gigabit Ethernet Transceiver”
(Dokument Marvela nr MV-S100649-00).
| Taktowanie magistrali szeregowej, wymagania | Taktowanie magistrali szeregowej, wymagania2 | Taktowanie magistrali szeregowej, wymagania3 | Taktowanie magistrali szeregowej, wymagania4 | Taktowanie magistrali szeregowej, wymagania5 | Taktowanie magistrali szeregowej, wymagania6 | Taktowanie magistrali szeregowej, wymagania7 |
|---|---|---|---|---|---|---|
| Parametr | Symbol | Min | Typ | Maks. | jednostka | Uwagi/warunki |
| Częstotliwość zegara I2C | 0 | 200,000 | Hz |
Specyfikacje mechaniczne (jednostka: mm)
Specyfikacja poszczególnych modeli:Model pogrubiony oznacza produkt, którego dotyczy ta oferta.
| SFP | SM100MA-05 | 155Mb/s SFP, 850nm MM, 0.55km, 14.5dB |
|---|---|---|
| SFP | SM100SA-20 | 155Mb/s SFP, 1310nm FP SM,20km, 21dB |
| SFP | SM100SB-20A | 155M SFP Bi-di, 155Mb/s, 1310Tx/1550Rx,FP 20km, 20dB |
| SFP | SM100SB-20B | 155M SFP Bi-di, 155Mb/s,1550Tx/1310Rx FP 20km, 20dB |
| SFP | SM100GMA-05 | 1.25Gb/s SFP, 850nm,VCSEL, MM, 0.5km, 7.5dB |
| SFP | SM100GSA-20 | 1.25Gb/s SFP, 1310nm FP, SM, 20km, 12.5dB |
| SFP | SM100GSB-3A | 1.25G SFP Bi-di,1.25Gb/s, 1310Tx/1550Rx FP 3km |
| SFP | SM100GSB-3B | 1.25G SFP Bi-di, 1.25Gb/s, 1550Tx/1310Rx FP 3km |
| SFP | SM100GSB-20A | 1.25G SFP Bi-di, 1.25Gb/s, 1310Tx/1550Rx FP 20km, 12.5dB |
| SFP | SM100GSB-20B | 1.25G SFP Bi-di, 1.25Gb/s, 1550Tx/1310Rx DFB 20km, 12.5dB |
| SFP | SM220 | SFP-T, to 10/100/1000Mbps RJ45 |
| SPF+ | SM10GMA-03 | SFP+, 10Gbps,LC MMF,300M 850nm |
| SPF+ | SM10GSA-10 | SFP+, 10Gbps,LC SMF,10KM 1310nm |
| SPF+ | SM10G | SFP+, to 10G RJ45 |
| SPF+ | SM10GSB-20A | SFP+ BIDI, 10Gbps,SM 1270/1330,20KM LC |
| SPF+ | SM10GSB-20B | SFP+ BIDI, 10Gbps,SM 1330/1270,20KM LC |
