Miernik SWR (Standing Wave Ratio) jest używany w dziedzinie radiokomunikacji, szczególnie w kontekście anten. SWR to stosunek naprężeń stojącej fali do naprężeń padającej fali w linii transmisyjnej, takiej jak kabel koncentryczny. Stojąca fala występuje, gdy część energii z nadawanej fali odbija się z anteny z powodu niespójności impedancji między anteną a linią transmisyjną. Im większa jest niespójność impedancji, tym wyższy jest SWR.
W skrócie, miernik SWR jest używany do pomiaru efektywności dopasowania anteny do linii transmisyjnej. Optymalne dopasowanie impedancji pomaga w maksymalnym przenoszeniu energii z nadajnika do anteny, co z kolei przekłada się na lepszą wydajność transmisji. Gdy SWR jest wysokie, może to oznaczać, że część mocy nadawczej jest odbijana z powrotem do nadajnika, co może prowadzić do utraty mocy, zakłóceń sygnału, a nawet uszkodzenia sprzętu.
W praktyce, mierniki SWR są często stosowane przez radioamatorów, operatorów radiokomunikacji i techników do optymalizacji systemów antenowych oraz do diagnostyki i rozwiązywania problemów związanych z transmisją sygnału. Wysoka wartość SWR może świadczyć o konieczności dostosowania anteny lub linii transmisyjnej w celu zoptymalizowania efektywności transmisji.

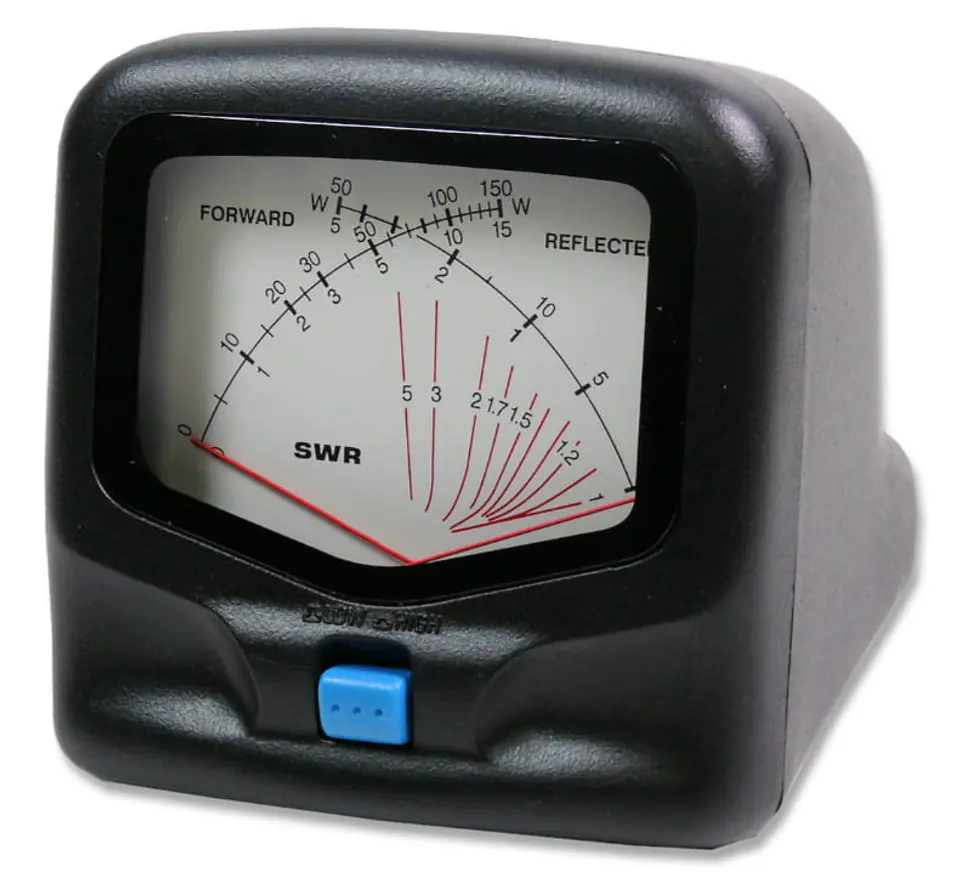

Specyfikacja SWR RX-40 MASS
Moc 15 - 150 W / Minimalna moc wejściowa 1W
Częstotliwość 140 - 525 mHz
Impedancja 50 omów
Zasilanie 12 V DC
Kabel DC - zasilający w zestawie

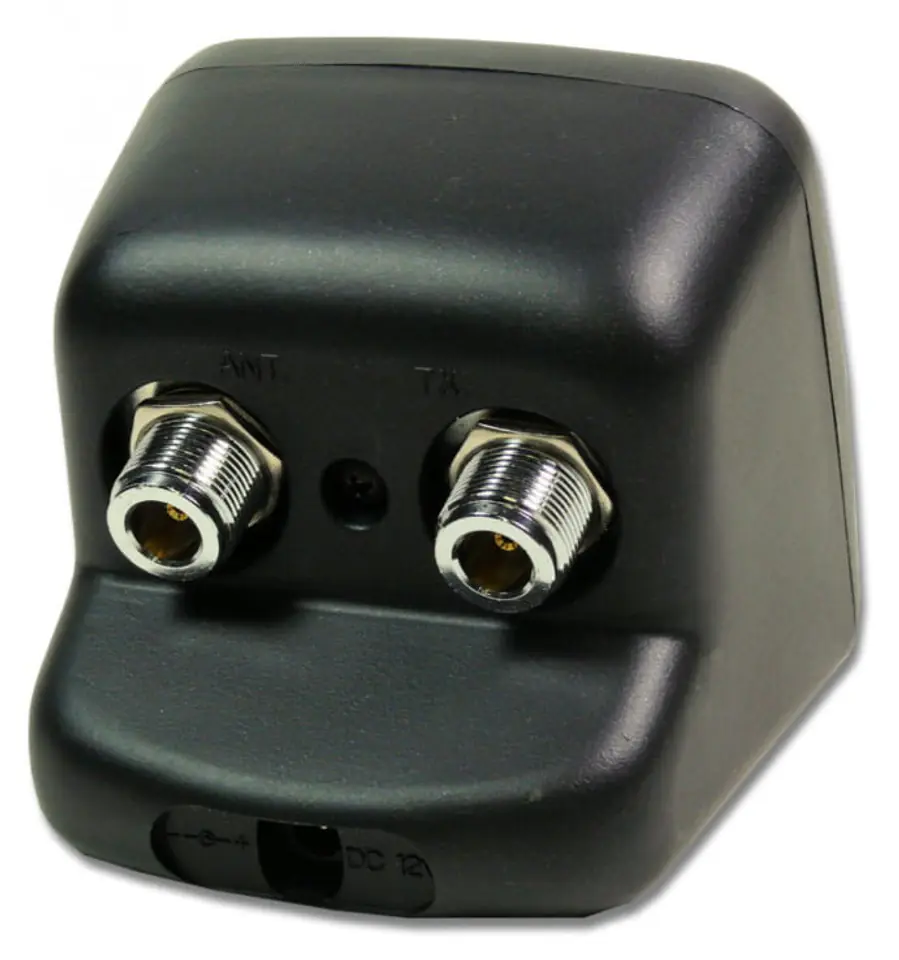

Złącze N Typ żeński
Rozmiar 85x85x87mm
Waga 280g
