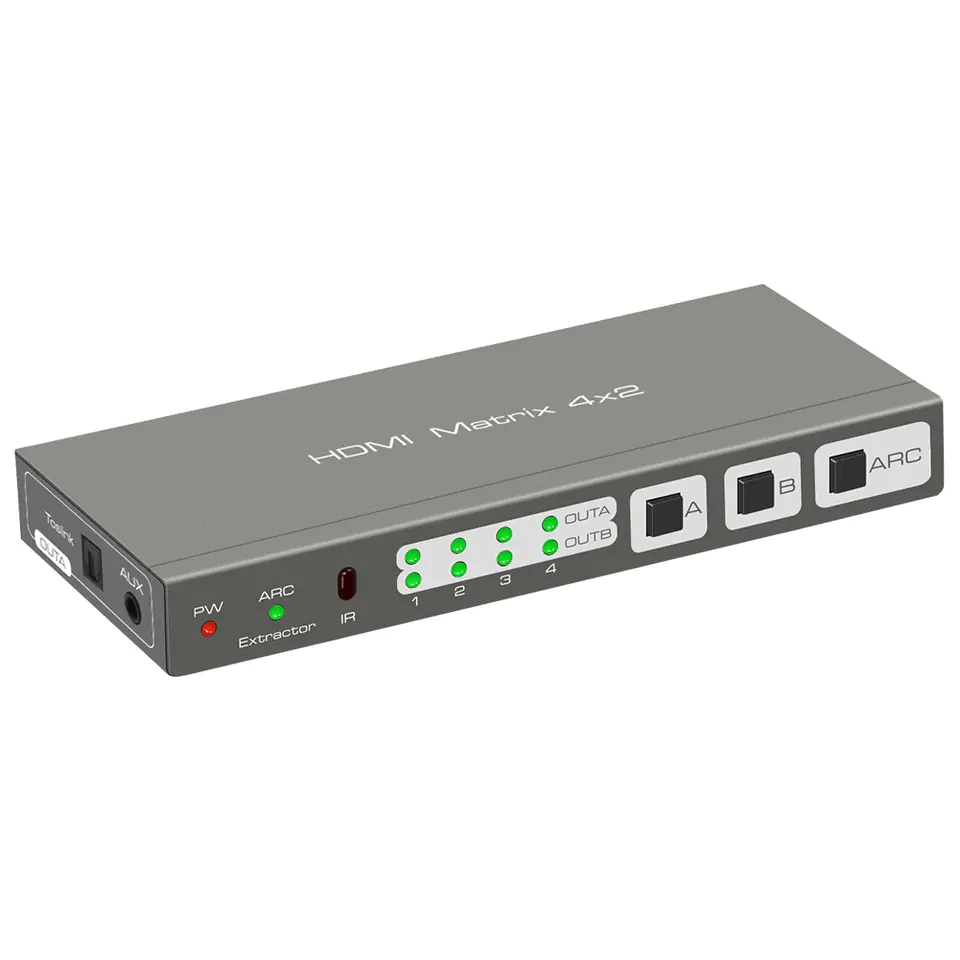

Matrix HDMI 4/2 Spacetronik SPH-M42EA 4K Matrix HDMI pozwala na podłączenie do 4 urządzeń HDMI i dzielenie ich bezstratnie na dwa wyjścia HDMI. Dodatkowo każdy z ekranów może wyświetlać różne obrazy, w zależności od wyboru. Dzięki wzmocnieniu sygnału, urządzenie przesyła obraz bezstratnie nawet na większe odległości. Maksymalna rozdzielczość przesyłanego obrazu to 4Kx2K @ 60Hz. Urządzenie obsługuje także kanał HDMI ARC i ekstrakcję dźwięku.
Najwazniejsze cechy Matrixa HDMI:
- Obsługa 4 wejść HDMI i 2 wyjść HDMI.
- Zgodny protokół HDCP 2.2.
- Obsługuje maksymalne rozdzielczości do 4Kx2K @ 60HZ YUV4: 4: 4.
- Obsługa 3D.18G, HDR.
- Obsługuje HDMI ARC i ekstrakcję dźwięku
- Obsługa wyodrębnienia wybranego wejścia HDMI na wyjście audio SPDIF 5.1 i AUX.
- Zwiększa odległość i poprawia sygnał transmisji.
- Kompatybilny z DVI za pomocą adaptera HDMI TO DVI.
- Plug-and-play, łatwy w instalacji.
- Metalowa obudowa i ogólne ekranowanie bez zakłóceń sygnału.
- Wsparcie IR i sterowanie ręczne.
- Obsługuje funkcję pamięci po wyłączeniu zasilania.
- Zasilacz DC5V.

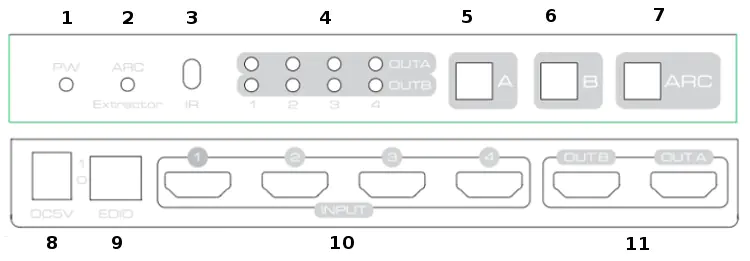

Opis przycisków i kontrolek1. Wskaźnik zasilania
2. Ekstraktor / ARC: Ekstraktor audio lub wskaźnik ARC. Jeśli dioda się świeci, działa jako ARC, jeśli dioda jest wyłączona, działa jako tryb Ekstraktora.
3. IR: odbiornik IR
4. Wejście A 1-4 / B 1-4: Wskaźnik wejścia HDMI 1-4 HDMI OUTA/OUTB
5: Wyjście HDMI A, naciśnij, aby wybrać źródła wejściowe 1/2/3/4
6: Wyjście HDMI B, naciśnij, aby wybrać źródła wejściowe 1/2/3/4
7. Przycisk przełącznika ARC: jeśli dioda ARC świeci, działa jako tryb ARC, w przeciwnym razie działa jako tryb audio.
8. DC5V: Port zasilania DC5V
9. Przełącznik EDID DIP
10. Porty wejściowe HDMI 1-4
11. Porty wyjściowe HDMI A / B
Matrix Spacetronik SPH-M42EA funkcja EDiD:
Rozdzielenie sygnału poprzez analizę informacji EDID podłączonych telewizorów / monitorów wybiera rozdzielczość / głębię koloru, którą obsługują wszystkie urządzenia. Następnie zgłasza te dane do urządzenia odtwarzającego. Jeśli, na przykład, podłączony jest monitor 4K, monitor 3D i tradycyjny monitor Full HD, urządzenie informuje sprzęt odtwarzający w formie informacji EDID o istnieniu monitora Full HD. Urządzenie odtwarzające powinno teraz odtworzyć np. film w sposób automatyczny w „normalnym“ trybie Full-HD (a nie 3D lub 4K, ponieważ nie wszystkie urządzenia je obsługują).
Specyfikacja Matrix Spacetronik SPH-M42EA:
- Rozdzielczość HDMI - 4k2k @ 60HZ YUV4: 4: 4 3D / 1080p / 1080i / 720p / 576p / 576i / 480p / 480i
- Obsługuje format koloru wideo - 24bit / deep color 30bit, 36bit- Obsługa formatu audio
- DTS-HD / Dolby-trueHD / LPCM7.1 / DTS / Dolby-AC3 / DSD / LPCM
- Maksymalna szerokość pasma - 600 MHz
- Maksymalna szybkość transmisji - 18 Gb / s
- Sygnał wejściowy / wyjściowy TMDS - 0,5 ~ 1,5 V p-p (TTL)
- Wejściowy / wyjściowy sygnał DDC - 5 V p-p (TTL)
- Odległość kabla wejściowego - ≤ 10 m Standardowy kabel HDMI AWG26
- Odległość kabla wyjściowego - ≤10 m Standardowy kabel HDMI AWG26
- Maksymalny prąd pracy - 300mA
- Format zasilacza .. Wejście: - AC (50 Hz, 60 Hz): 100–240 V; Wyjście: DC5 V.
- Zakres temperatury pracy - (od -15 do + 55 ℃)
- Zakres wilgotności pracy - Od 5 do 90% RH (bez kondensacji)
- Wymiary (dł. X szer. X wys.) - 172X75X21 (mm)
- Waga - 296,5 gZawartość opakowania
- Matrix HDMI 4/2
- pilot IR
- instrukcja obsługi EN
- Zasilacz 5V
