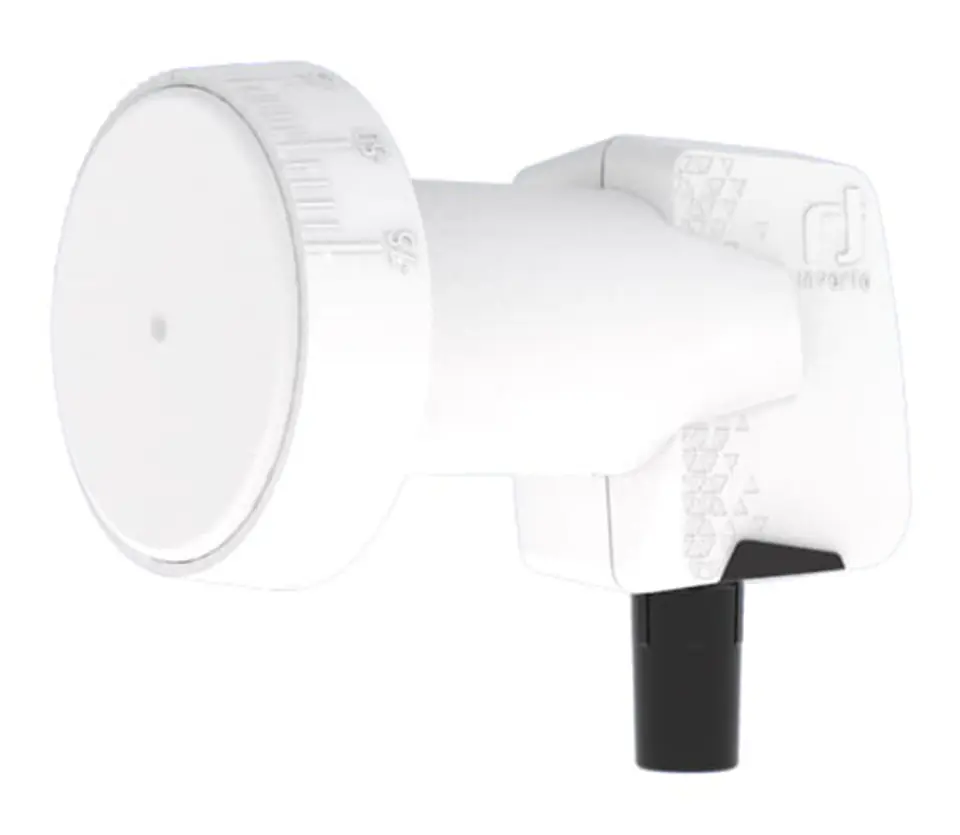

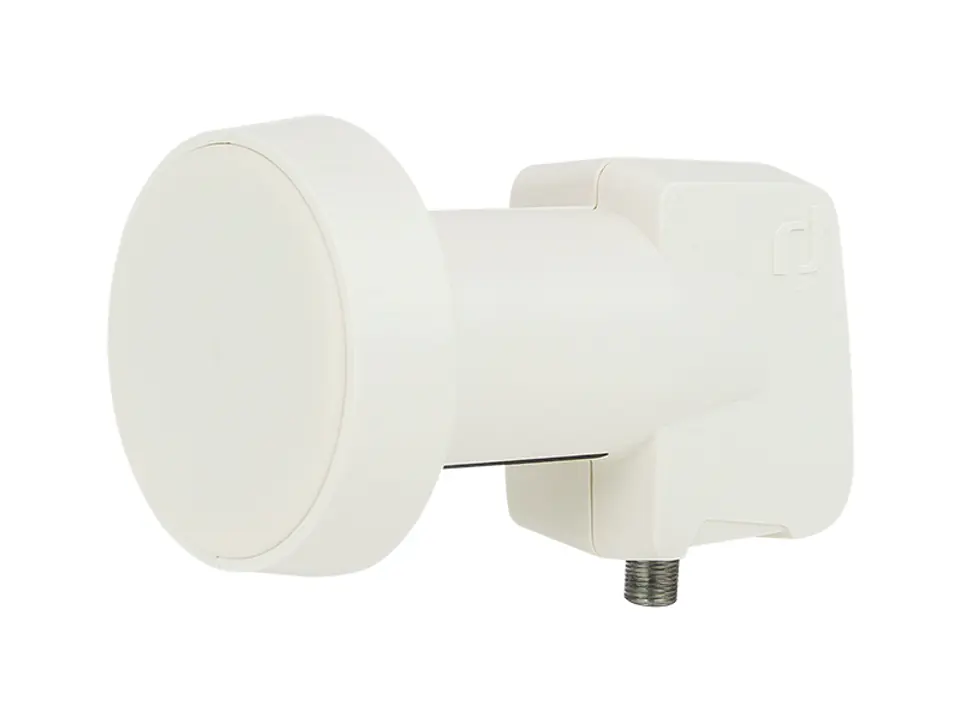

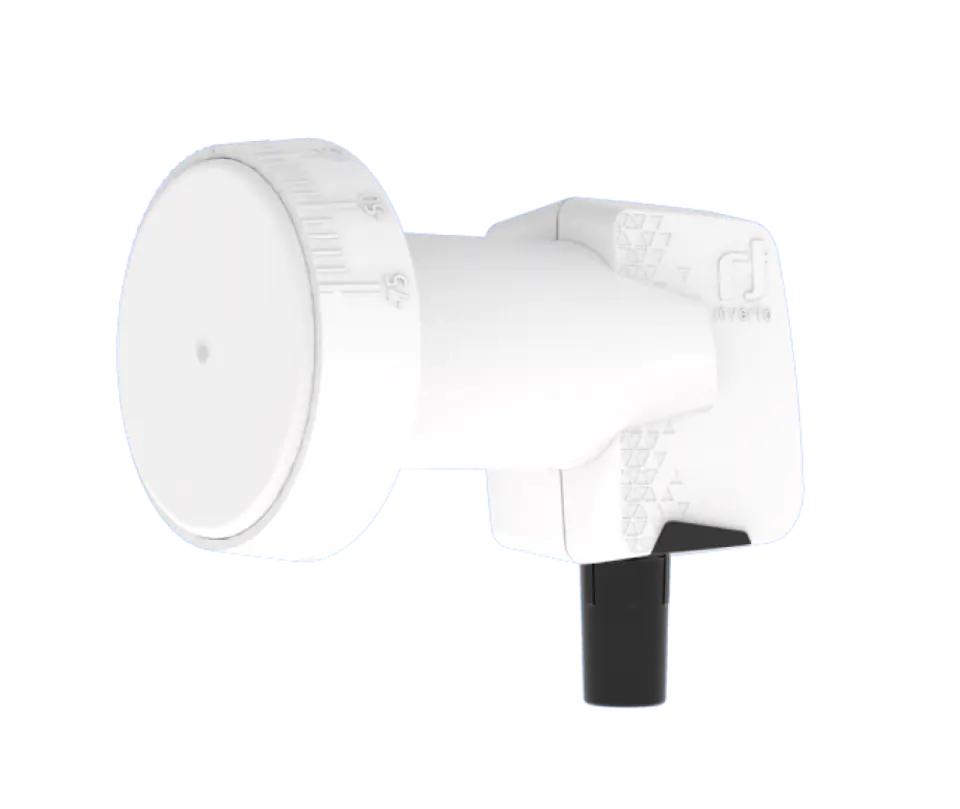

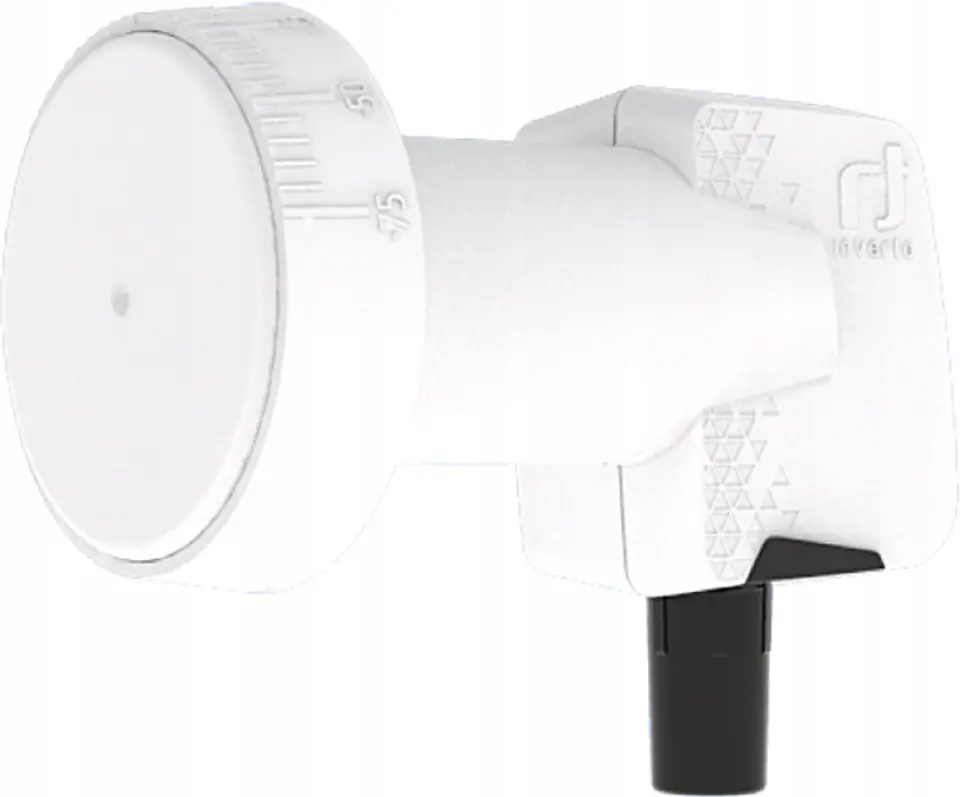

Zaprojektowany specjalnie w odpowiedzi na zapotrzebowanie globalnego rynku DTH na konkurencyjne i chronione 4G/LTE rozwiązanie, ten konwerter LNB zapewnia zoptymalizowane możliwości odbioru przy użyciu najnowszej technologii chipsetu i konstrukcji falowodu do odbioru sygnału satelitarnego. Umożliwia odbiór telewizji satelitarnej z jednego satelity i jej dystrybucję do jednego tunera Dekoder. Konwerter obsługuje transmisje HD i UHD, zapewnia doskonałą wydajność RF, bardzo niskie zużycie energii i, co ważne, został zaprojektowany w celu złagodzenia zakłóceń z transmisji 4G / LTE. Wyprodukowany zgodnie z najwyższymi standardami jakości w branży i zaprojektowany tak, aby spełniał surowe specyfikacje, ten konwerter jest idealnym rozwiązaniem dla operatorów DTH i odbioru satelitarnego na całym świecie.
Główne cechy konwertera single
Niski poziom szumów fazowych, zgodny z DVB-S2 (HD i UHD)
Niski poziom hałasu
Niski pobór mocy
Wysoka izolacja polaryzacji krzyżowej
Stabilność wysokiej częstotliwości
Specyfikacja techniczna konwertera satelitarnego
Zakres częstotliwości wejściowej 10,7 GHz ~ 12,75 GHz
Zakres częstotliwości wyjściowej 950 MHz ~ 2150 MHz
Niska częstotliwość LO pasma 9,75 GHz
Wysoka częstotliwość LO pasma 10,6 GHz
Liczba hałasu 0,3 dB typowo (maks. 0,7 dB)
Dokładność częstotliwości LO przy 25°C ±500 kHz maks.
Dryft temperatury LO ±1,0 MHz maks.
Szum fazowy LO @ 10 kHz -80 dBc/Hz maks.
Zysk konwersji 55 dB min.
Tętnienie wzmocnienia (w paśmie 26 MHz) ±0,75 dB
Zmienność wzmocnienia (w pełnym paśmie) ±4 dB
Odrzucenie obrazu 40 dB min.
Intermodulacja 3. rzędu - ICP3 10 dBm min.
1 dB (przy wyjściu) 0 dBm min.
Izolacja polaryzacji krzyżowej 22 dB min.
Sygnał sterujący Ca (V) 11,0 V ~ 14,0 V
Sygnał sterujący Cb (H) 16,0 V ~ 20,0 V
Sygnał sterujący Cc (przełączanie pasma) 22 kHz ±4 kHz, 0,4 V ~ 0,8 V pp
Wyjście VSWR 2.5: 1
W paśmie fałszywy poziom -60 dBm maks.
Pobór prądu 95 mA
Temperatura -30 °C ~ +60 °C
Impedancja wyjściowa 75 Ω

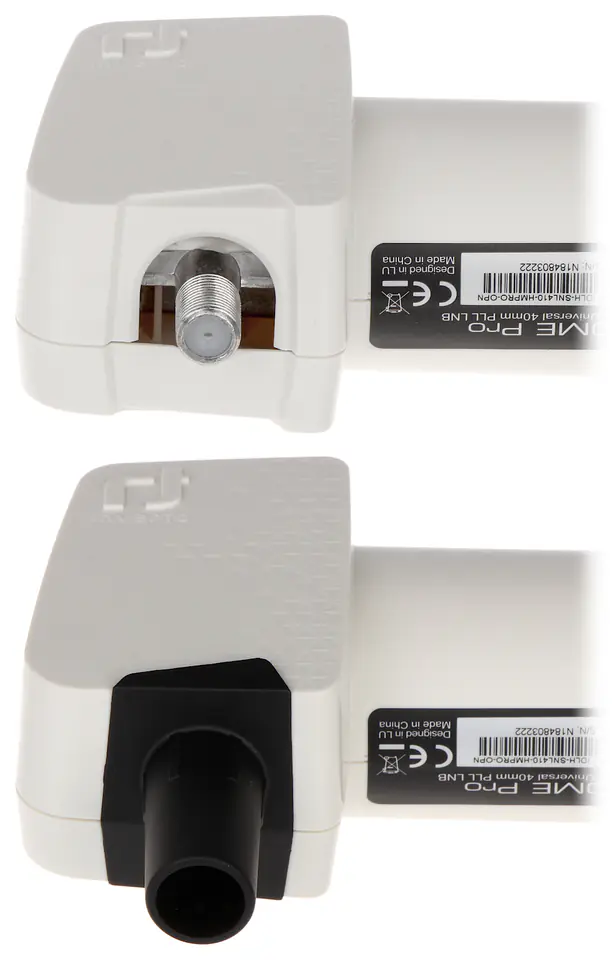

Typ złącza wyjściowego Typ F (żeński)
Stosunek F/D dish 0.6
Ciężar 136 g
