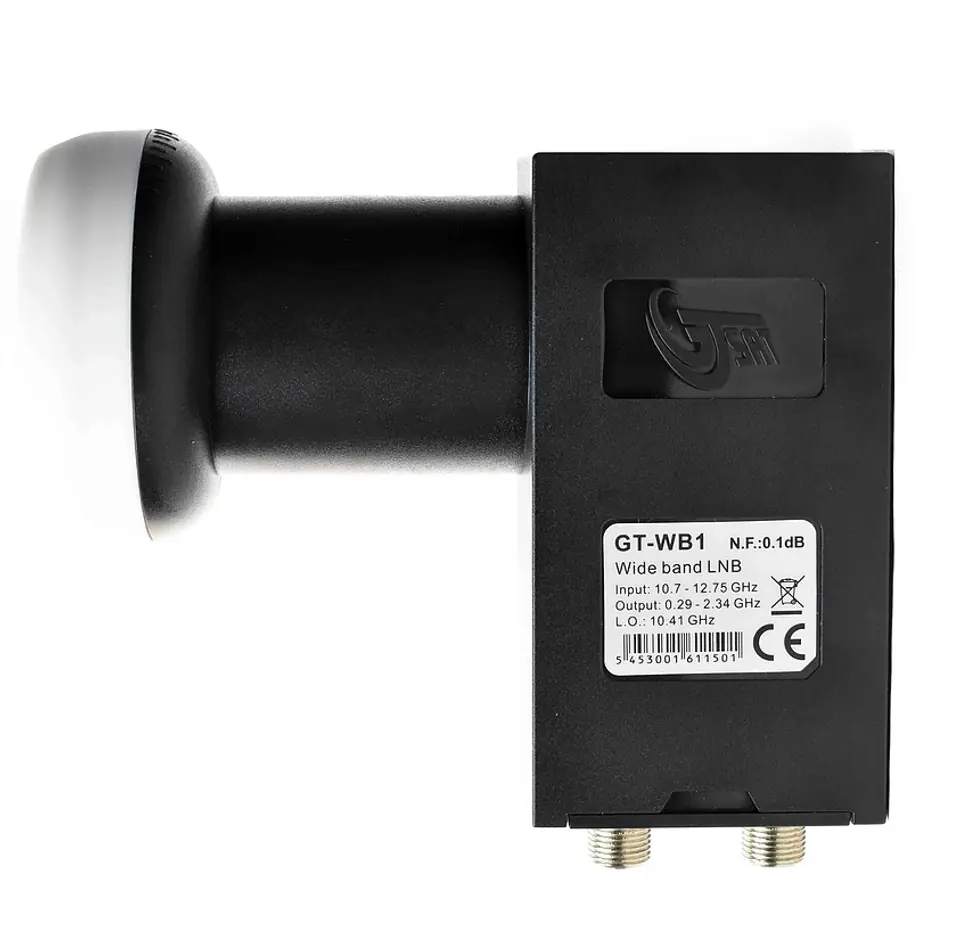

Konwerter typu Quatro działający w technologi WideBand dedykowany dla instalacji działających w systemie WideBand z multiswitchami programowalnymi GT-SAT GT-DMTS1T.LNB różni się od standardowych konwerterów typu quatro tym iz posiada dwa wyjścia sygnału H+V zamiast czterech, dlatego instalacja oparta o jednego satelite wymaga tylko dwóch przewodów satelitarnych poprowadzonych od LNB do multiswitcha.
Dane techniczne LNB GT-WB1:
Zakres częstotliwości na wejściu: 10.7 - 12.75 GHz
Zakres częstotliwości na wyjściu: pionowy 290 - 2340 MHz; poziomy: 290 - 2340 MHz
Częstotliwość fazy hałasu: -50dBc/Hz @ 1KHz (Max.) -75dBc/Hz @ 10KHz (Max.) -95dBc/Hz @ 100KHz (Max.)
Współczynnik szumów: 0.1 dB (Typ.)
Zysk konwersji: 50 - 60 dB
Zysk zmienności: 7 dB (max.) @ full band
Zysk w zakres 26 MHz: +/-0.5dB (Typ.)
Odrzucenie obrazu: 40 dB (Min.)
Zużycie prądu: 0.85W (max.) (70mA @ +12V DC)
Zasilanie: 9 – 19V DC
Typ złącza na wyjściu: 75 OHMS złącze żeńskie typu F
Zakres temperatur pracy: -40°C - +60°C
Przykłady rozwiązania instalacji:
Instalacja w technologi Wide Band na dwie satelity wraz z telewizją dvb-t
Instalacja w technologi mieszanej: standardowej LNB Quatro i WideBand na trzy satelity wraz z telewizją dvb-t i przełącznikiem diseqc dla wyjścia dCSS
Instalacja w Wide Band na cztery satelity wraz z telewizją dvb-t i przełącznikiem diseqc dla wyjścia dCSS
Jest to specjalny rodzaj konwertera, do specyficznych zastosowań. Przeznaczony dla osób znających się na temacie. Działa wyłącznie z multiswitchem. Odradzamy zakup laikom.
