Włókna jednomodowe typu G.657.A2 o trzykrotnie mniejszym promieniu gięcia w porównaniu do włókien typu G.652.D (zachowana pełna kompatybilność).
Włókna jednomodowe o bardzo małym promieniu gięcia, ze względu na łatwość instalacji wykorzystuje się głównie w sieciach lokalnych FTTH- Fiber To The Home, FTTD - Fiber To The Desk oraz kampusowych, ale nie ma przeciwskazań do stosowania w sieciach rozległych.
W kablu włókna optyczne pozostają zabezpieczone przed wilgocią dzięki zastosowaniu pęczniejącego materiału pochłaniającego wilgoć oraz chronione antygryzoniowo włóknami szklanymi.
Powłoka trudnopalna B2ca przebadana i zgodna z rozporządzeniem CPR 305/2011, spełniająca wymogi rygorystycznych norm bezpieczeństwa (szpitale), oraz idealnie nadająca się do stosowania w budynkach o wysokich wymogach z zakresu bezpieczeństwa (budynki użytkowe i biura). Co zostało potwierdzone odpowiednim certyfikatem jakości.

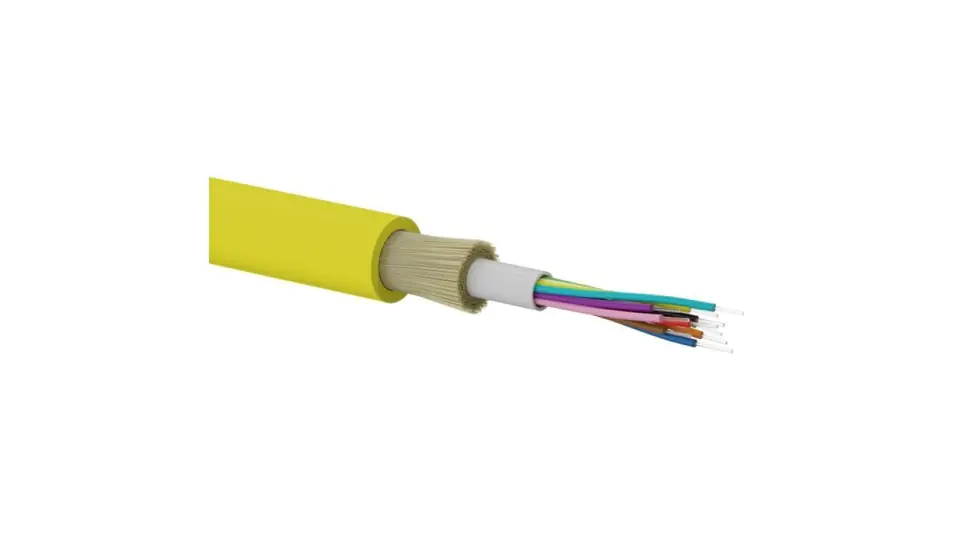

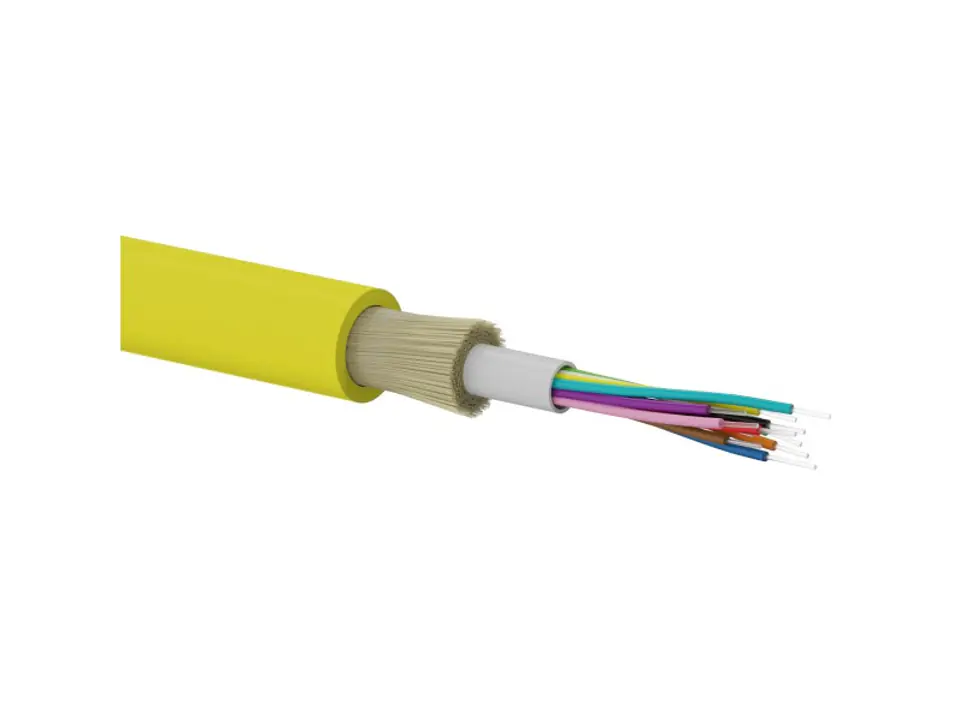

PRZEKRÓJ KABLA
| WŁAŚCIWOŚCI FIZYCZNE | WŁAŚCIWOŚCI FIZYCZNE2 |
|---|---|
| Średnica zewnętrzna | 6,5 mm* (tolerancja średnicy zewnętrznej kabla +/- 5%) |
| Waga | 24 włókien: 55 kg |
| Maks. siła ciągnienia (statyczna) | 1000 N |
| Rodzaj włókna | G.657.A2 |
| Maks. siła ciągnienia (dynamiczna) | 2000 N |
| Odporność na zgniatanie (max.) | 200 N/cm |
| Min. promień zgięcia podczas instalacji | R = 50 mm |
| Odporność na wodę | odporny na wzdłużną penetrację wody poprzez zastosowanie pęczniejącego materiału |
| Euroklasa CPR | B2ca |
| BUDOWA | BUDOWA2 |
|---|---|
| Elementy wytrzymałościowe | otulina z włókien szklanych |
| Powłoka zewnętrzna | LSOH - bezhalogenowa, odporna na UV, grubość 1,3mm, kolor żółty, nadruk informacyjny biały, licznik długości co 1m |
| Kolor włókien | 1. Czerwony, 2. Zielony, 3. Żółty, 4. Niebieski, 5. Biały, 6. Fioletowy, 7. Pomarańczowy, 8. Czarny, 9. Szary, 10. Brązowy, 11. Różowy, 12. Turkusowy |
| TEMPERATURA | TEMPERATURA2 |
|---|---|
| Składowania | od -40°C do +70°C |
| Instalacji | od -5°C do +60°C |
| Pracy | od -40°C do +70°C |
| PARAMETRY WŁÓKIEN OPTYCZNYCH | PARAMETRY WŁÓKIEN OPTYCZNYCH2 |
|---|---|
| Tłumienność dla długości fali w paśmie 1310 nm–1625 nm | 1310 nm - ≤ 0.33 dB/km1383nm - ≤ 0.31 dB/km1550nm - ≤ 0.19 dB/km1625nm - ≤ 0.22 dB/km |
| Tłumienność w paśmie 1383 ± 3 nm | ≤ 0.31 dB/km |
| Długość fali zerowej dyspersji chromatycznej λ0 | 1302nm ≤ λ0 ≤ 1322nm |
| Współczynnik dyspersji chromatycznej D | ≤ 0.090 ps/(nm2⋅km) |
| Nominalna średnica pola modu (dla λ = 1310 nm) | 9.20 µm |
| Długość fali odcięcia dla włókna w kablu | ≤ 1260 nm |
| Tłumienność 100 zwojów o średnicy 60 mm dla długości fali 1625 nm | ≤ 0.05 dB |
