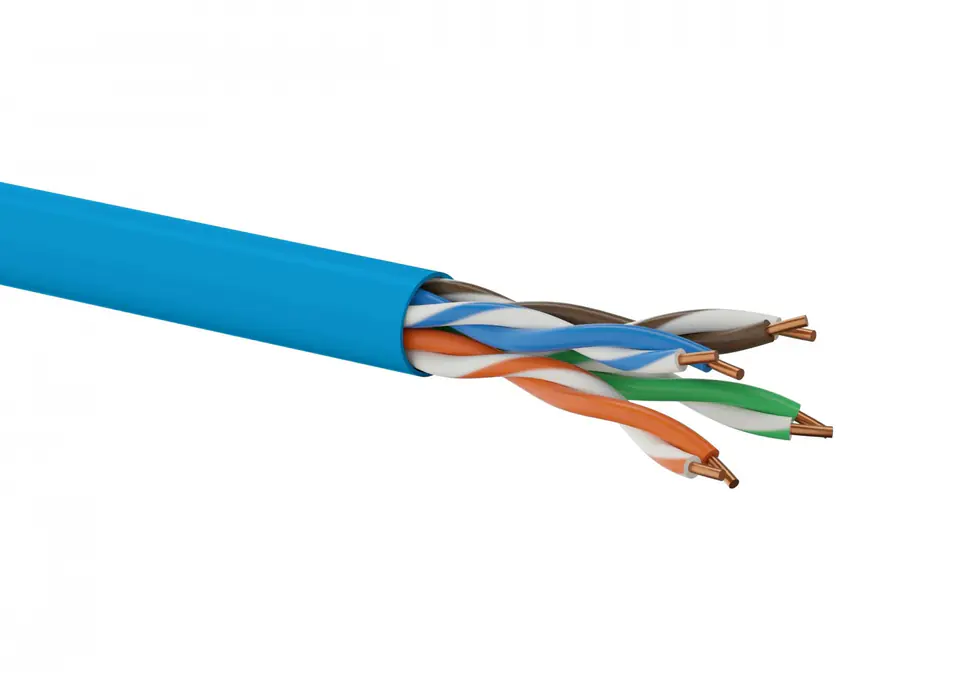

Kable typu linka przeznaczone są do produkcji kabli krosowych - połączeniowych (ang. patch cord).
BUDOWA I PARAMETRY ELEKTRYCZNE | BUDOWA I PARAMETRY ELEKTRYCZNE2 |
---|---|
Kategoria | 5e |
Klasa | D (100MHz) |
Przekrój AWG | 4x2x26/7AWG |
Żyły | miedziane,wielodrutowe 4x2x26/7AWG |
Izolacja | polietylenowa |
Klasyfikacja ogniowa CPR (Euroklasa) | Fca |

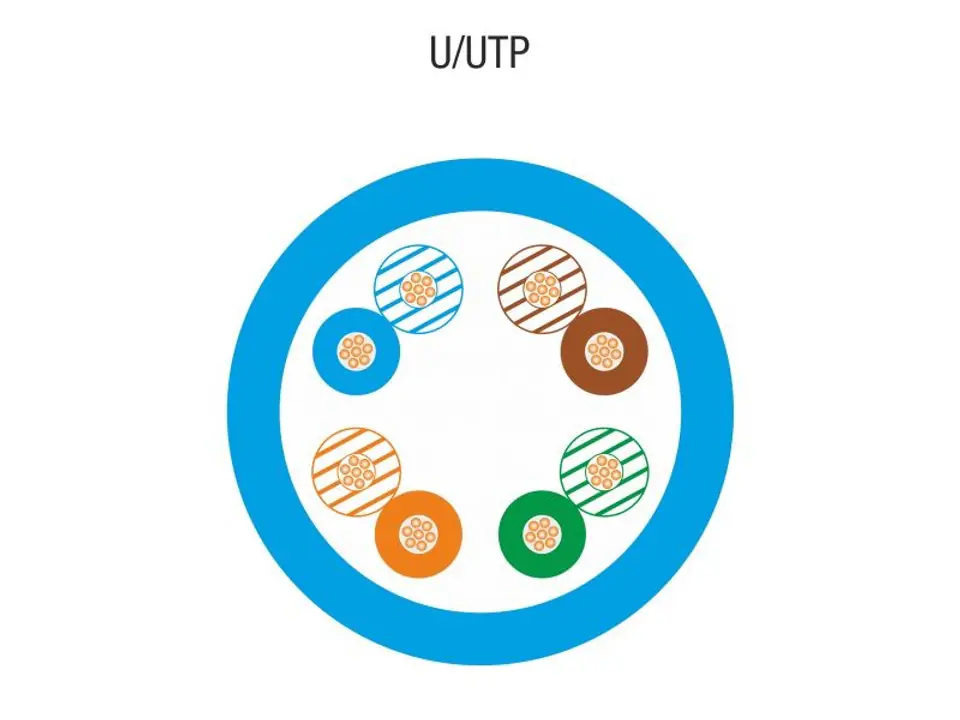

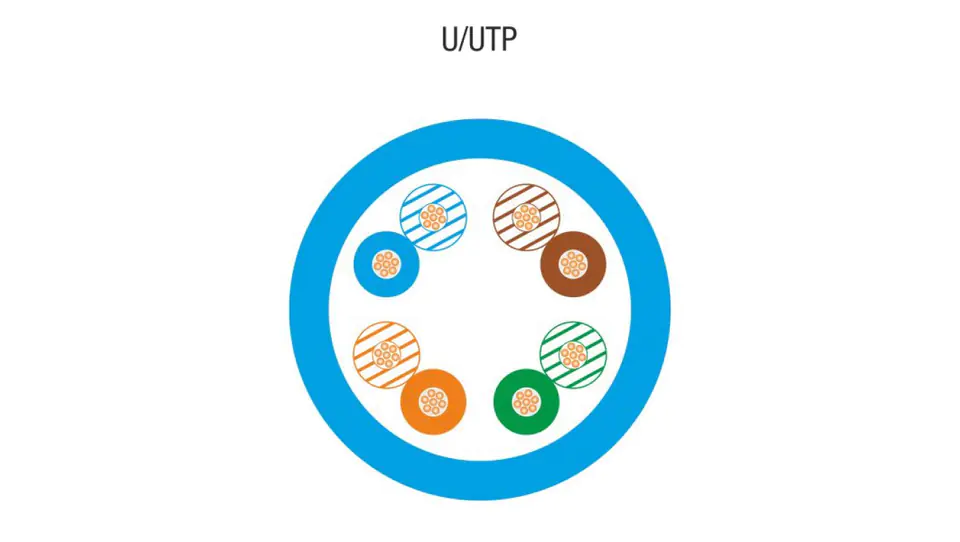

Ośrodek | 4 pary skręcone |
Ekran | brak |
Powłoka | poliwinyl o podwyższonym indeksie tlenowym (FRPVC) |
PoE | brak |
Kolor | niebieski |
WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC | WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC2 |
---|---|
Pętla oporu prądu stałego | ≤ 95 Ω /km |
Opór zmienny | ≤ 2% |
Opór izolacyjny (500V) | ≥ 5000 MΩ *km |
Opór bierny pojemnościowy przy 800 Hz | nom. 48 nF/km |
Zmienny bierny opór pojemnościowy | ≤ 1500 pF/km |
Charakterystyczny opór pozorny (1-100MHz) | (100 ± 15) Ω |
Nominalna prędkość rozprzestrzeniania się (NVP) | 69% |
Opóźnione rozprzestrzenianie się | Nominalnie ≤ 535 ns/100m |
Kąt opóźnienia | Nominalnie ≤ 20 ns/100m |
Tester instalacji prądu stałego, 1 min. (rdzeń) | 1000 V |
WŁAŚCIWOŚCI MECHANICZNE | WŁAŚCIWOŚCI MECHANICZNE2 |
---|---|
Promień zgięcia | 4 x ø zew |
Max. siła ciągnienia | 80 N |
Zakres temp. podczas użycia | -30°C do + 50°C |
Zakres temp. podczas instalacji | 0°C do + 50°C |
Średnica zew. | 4,8 mm |
Masa kg/km | 35 |

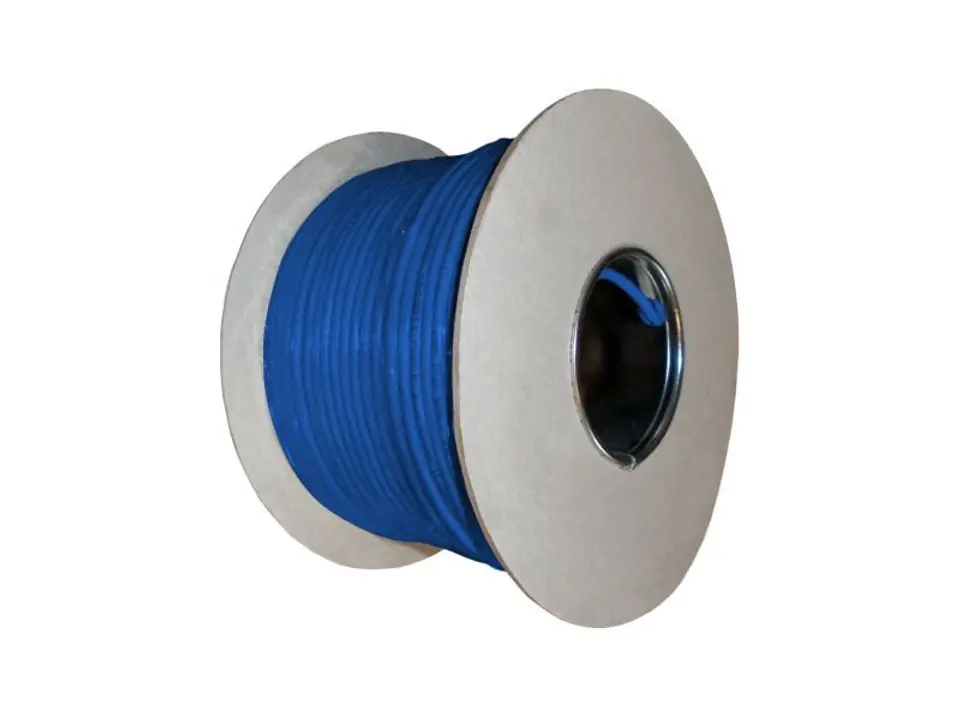

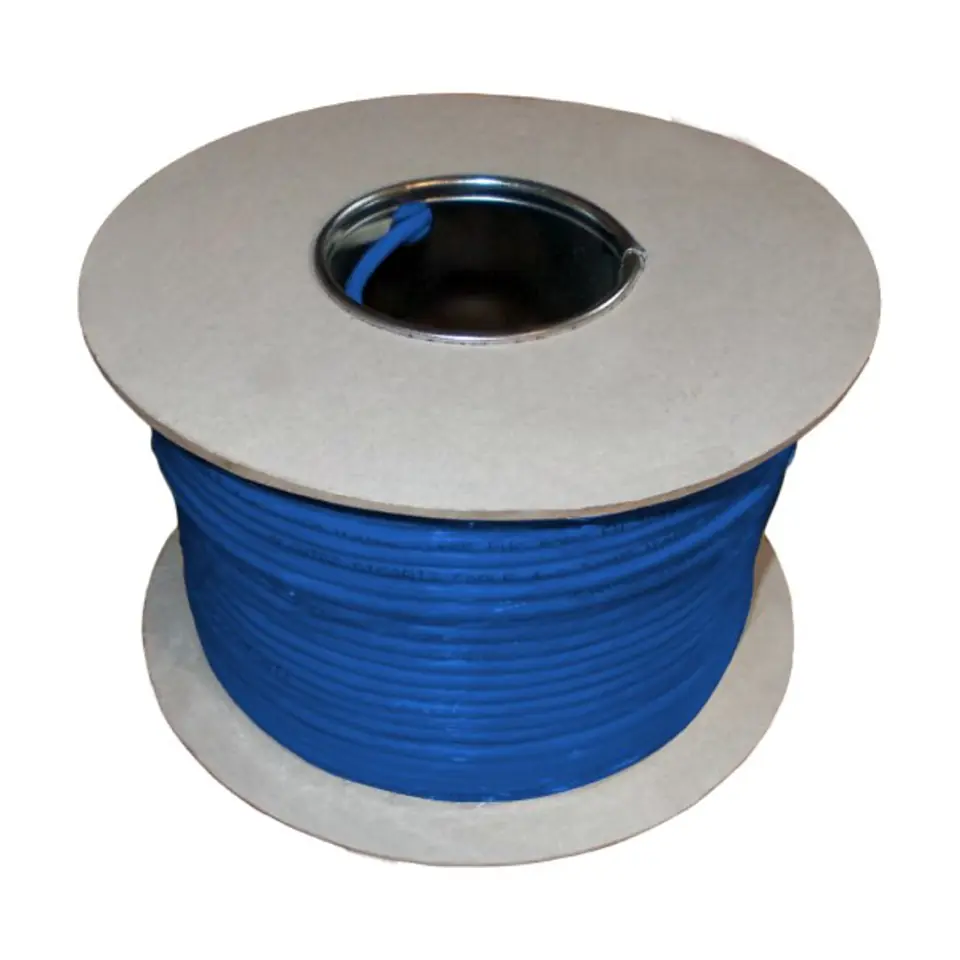

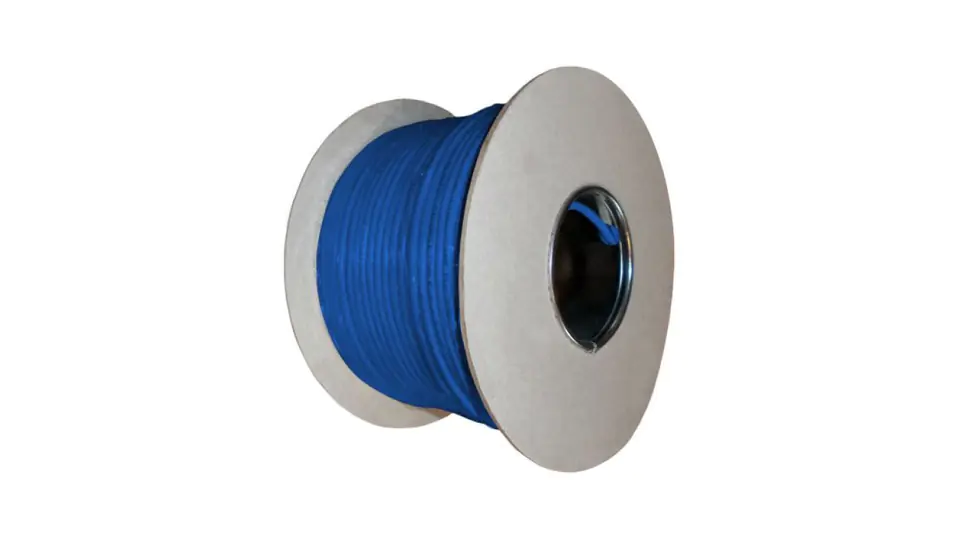

Pakowanie | szpula (100m) |
