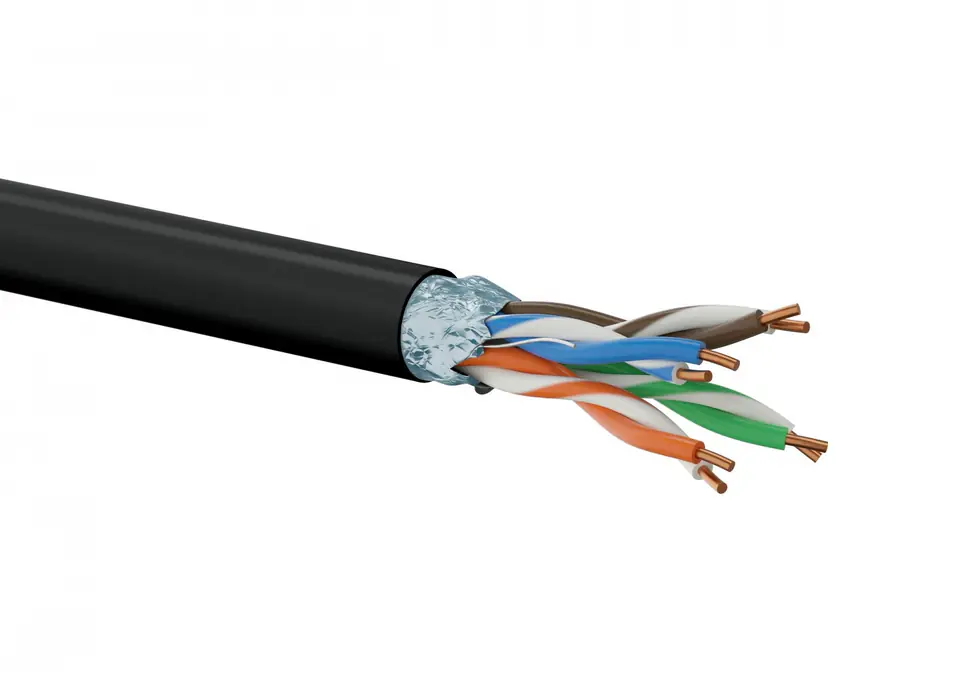

Kabel ekranowany ALANTEC do zastosowań zewnętrznych. Ośrodek wypełnionym żelem hydrofobowym, dedykowany do wykonywania instalacji zewnętrznych w sieciach teletechnicznych, CCTV itp. narażonych na oddziaływanie zakłóceń elektromagnetycznych.
Żelowa zapoora przeciwwilgociowa daje możliwość stosowania w studniach kablowych a także bezpośrednio w gruncie, w miejscach nienarażonych na uszkodzenia mechaniczne.
| BUDOWA I PARAMETRY ELEKTRYCZNE | BUDOWA I PARAMETRY ELEKTRYCZNE2 |
|---|---|
| Kategoria | 5e |
| Klasa | D (norma 100MHz) o rozszerzonej charakterystyce do 250 MHz / 1 Gb/s |
| Przekrój AWG | 4x2x24AWG |
| Żyły | miedziane jednodrutowe o średnicy 0,51mm (24AWG) |
| Izolacja | polietylenowa |
| Klasyfikacja ogniowa CPR (Euroklasa) | Fca |

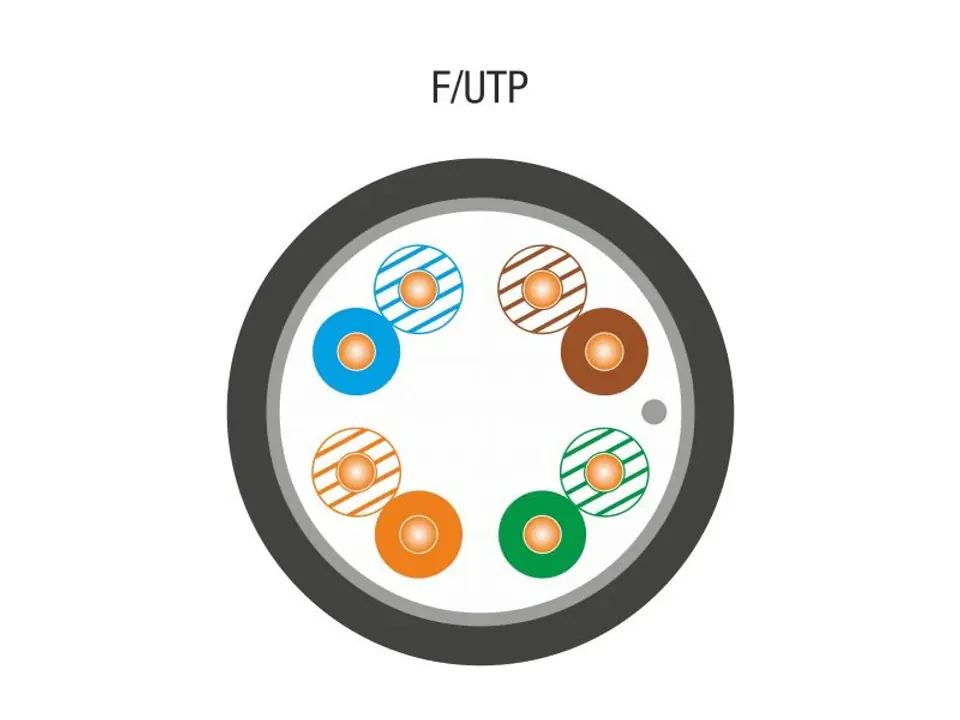

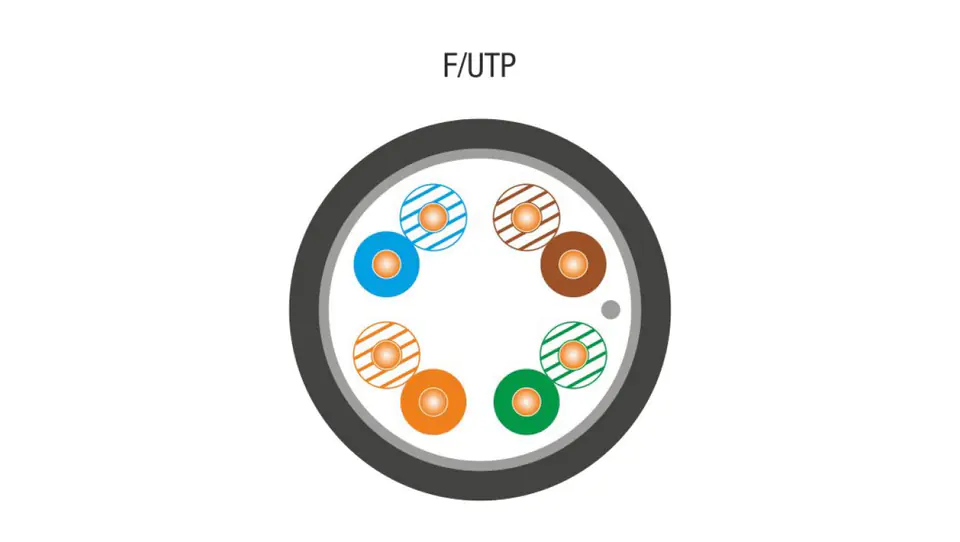

| Ośrodek | 4 pary skręcone, owinięte folią poliestrową |
| Ekran | folia poliestrowa pokryta warstwą aluminium ułożona warstwą metalu do wewnątrz, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm |
| Powłoka | polietylen PE odporny na promieniowanie UV |
| PoE | 802.3 af |
| Kolor | czarny |
| Rodzaj | żelowany |
| WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC | WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC2 |
|---|---|
| Pętla oporu prądu stałego | ≤ 93,8 Ω /km |
| Opór zmienny | ≤ 2% |
| Opór izolacyjny (500V) | ≥ 5000 MΩ *km |
| Opór bierny pojemnościowy przy 800 Hz | nom. 48 nF/km |
| Zmienny bierny opór pojemnościowy | ≤ 1500 pF/km |
| Charakterystyczny opór pozorny (1-100MHz) | (100 ± 15) Ω |
| Nominalna prędkość rozprzestrzeniania się (NVP) | 69% |
| Opóźnione rozprzestrzenianie się | Nominalnie ≤ 535 ns/100m |
| Kąt opóźnienia | Nominalnie ≤ 20 ns/100m |
| Tester instalacji prądu stałego, 1 min. (rdzeń) | 1000 V |
| WŁAŚCIWOŚCI MECHANICZNE | WŁAŚCIWOŚCI MECHANICZNE2 |
|---|---|
| Promień zgięcia | 4 x ø zew |
| Max. siła ciągnienia | 80 N |
| Zakres temp. podczas użycia | -40°C do + 60°C |
| Zakres temp. podczas instalacji | -15°C do + 50°C |
| Średnica zew. | 6,4 mm |
| Masa kg/km | 43kg |

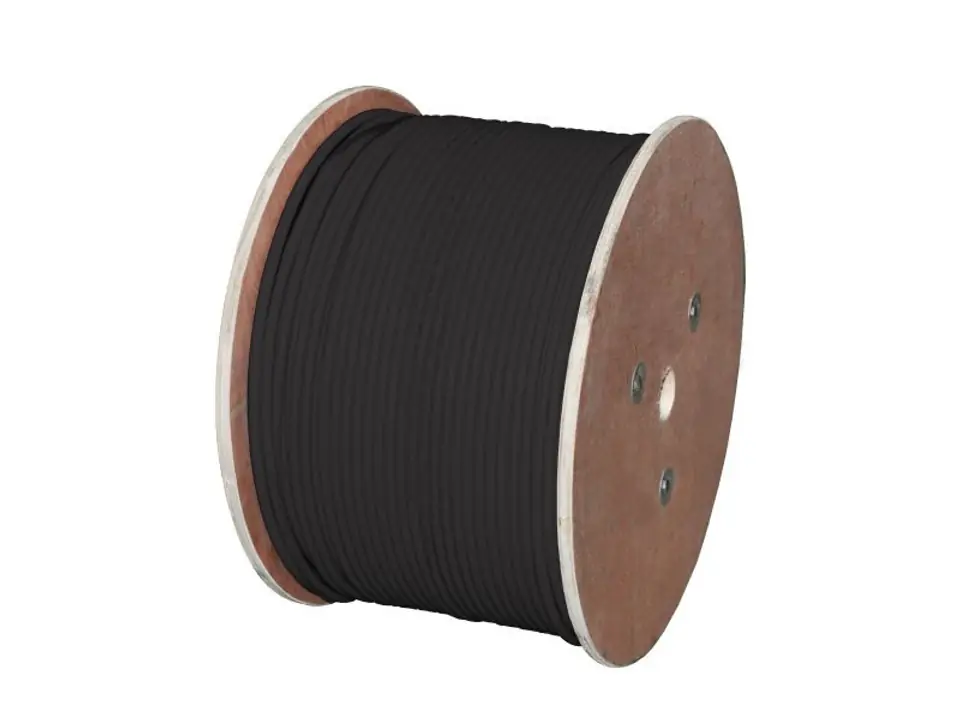

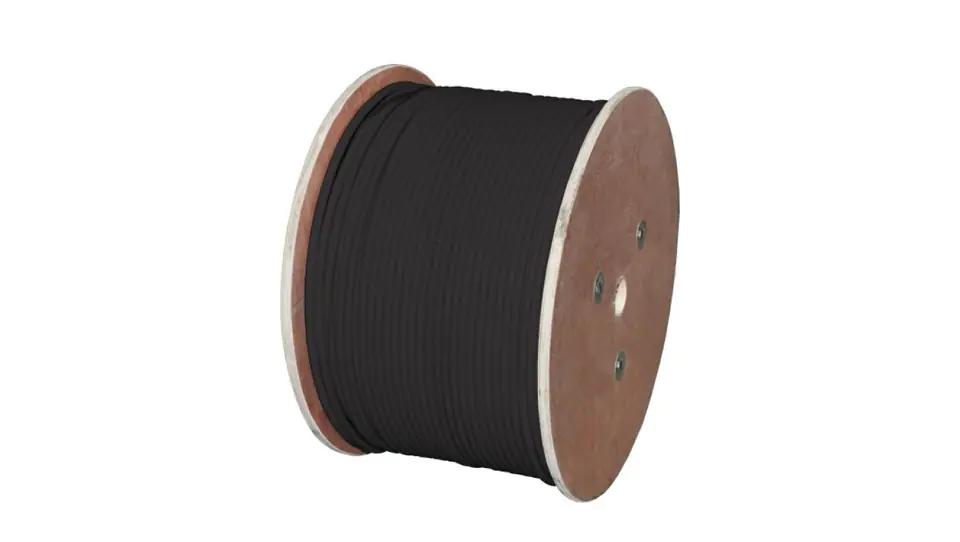

| Pakowanie | szpula (305m) |
