| BUDOWA I PARAMETRY ELEKTRYCZNE | BUDOWA I PARAMETRY ELEKTRYCZNE2 |
|---|---|
| Kategoria | 5e |
| Klasa | D (100MHz) |
| Przekrój AWG | 4x2x26/7AWG |
| Żyły | miedziane,wielodrutowe 4x2x26/7AWG |
| Izolacja | polietylenowa |
| Klasyfikacja ogniowa CPR (Euroklasa) | Fca |
| Ośrodek | 4 pary skręcone |
| Ekran | brak |
| Powłoka | poliwinyl o podwyższonym indeksie tlenowym (FRPVC) |
| PoE | IEEE 802.3at |
| Kolor | zielony |
| WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC | WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC2 |
|---|---|
| Pętla oporu prądu stałego | ≤ 95 Ω /km |
| Opór zmienny | ≤ 2% |
| Opór izolacyjny (500V) | ≥ 5000 MΩ *km |
| Opór bierny pojemnościowy przy 800 Hz | nom. 48 nF/km |
| Zmienny bierny opór pojemnościowy | ≤ 1500 pF/km |
| Charakterystyczny opór pozorny (1-100MHz) | (100 ± 15) Ω |
| Nominalna prędkość rozprzestrzeniania się (NVP) | 69% |
| Opóźnione rozprzestrzenianie się | Nominalnie ≤ 535 ns/100m |
| Kąt opóźnienia | Nominalnie ≤ 20 ns/100m |
| Tester instalacji prądu stałego, 1 min. (rdzeń) | 1000 V |
| WŁAŚCIWOŚCI MECHANICZNE | WŁAŚCIWOŚCI MECHANICZNE2 |
|---|---|
| Promień zgięcia | 4 x ø zew |
| Max. siła ciągnienia | 80 N |
| Zakres temp. podczas użycia | -30°C do + 50°C |
| Zakres temp. podczas instalacji | 0°C do + 50°C |
| Średnica zew. | 4,8 mm |
| Masa kg/km | 35 |

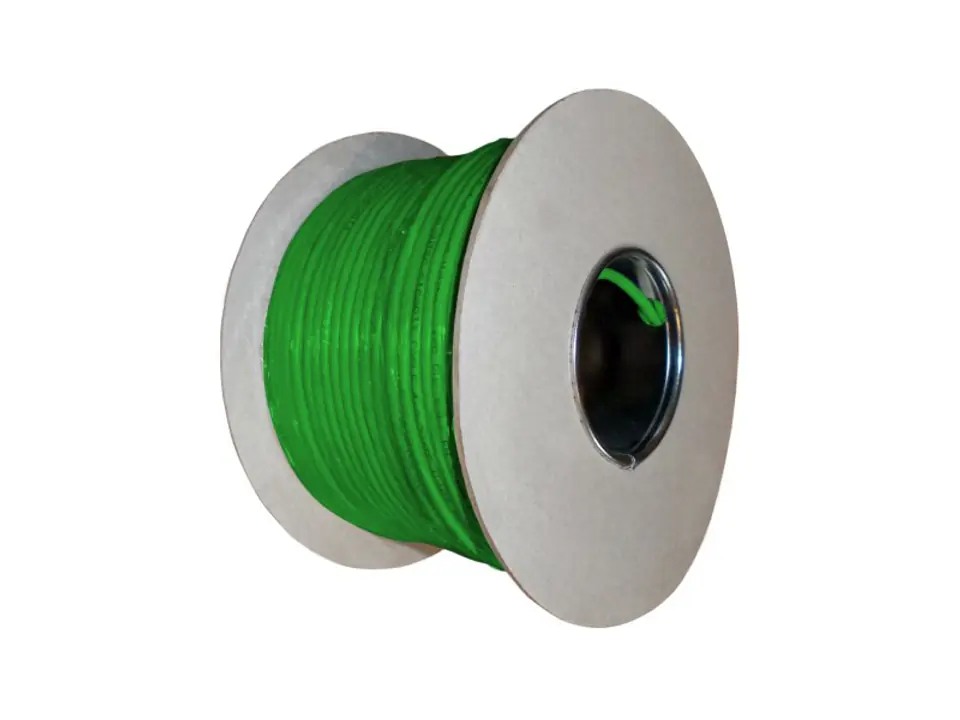

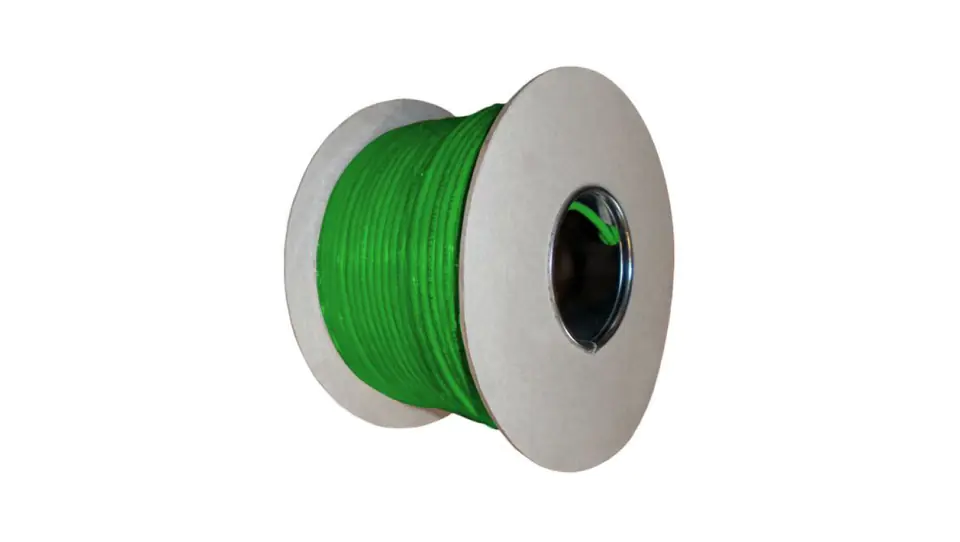

| Pakowanie | szpula (100m) |
Kable typu linka przeznaczone są do produkcji kabli krosowych - połączeniowych (ang. patch cord).
Rodzaj produktu » Kabel skrętka typu linka
Kabel typu skrętka w budowie typu linka to czteroparowy kabel używany w instalacjach teletechnicznych, służący do tworzenia kabli krosowych (połączeniowych) i podpinania na krótką odległość takich urządzeń jak komputery, routery, switch'e, kamery CCTV IP itp. Względem kabli typu drut, różnią się tym, że na na każdą parę żył składa się po 7 cienkich przewodów, gwarantując lepszą elastyczność. Nasze przewody wykonane w 100% z miedzi gwarantują najwyższą wydajność przesyłu sygnału.Kategoria » 5e
Produkt kategorii 5e ( klasa D, według normy charakterystyka pracy do 100 MHz, tutaj rozszerzona do 250 Mhz) przeznaczony do transmisji danych z prędkością do 1000 Mbps (1Gb, Gigabit Ethernet 1000BASE-T).
Może być stosowany w różnych typach sieci, takich jak LAN, WAN, CCTV, przeznaczony do połączeń między urządzeniami sieciowymi, takimi jak routery, switche, kamery IP czy komputery.
W celu zachowania deklarowanych parametrów, zgodnie z normą maksymalna długość odcinka przewodu instalacyjnego (tor transmisyjny) nie powinna przekraczać 90m, przy założeniu że do zakończeń (modułu keystone bądź patch-panela) podłączy się dwa kable krosowe o długości nie większej niż 5m.

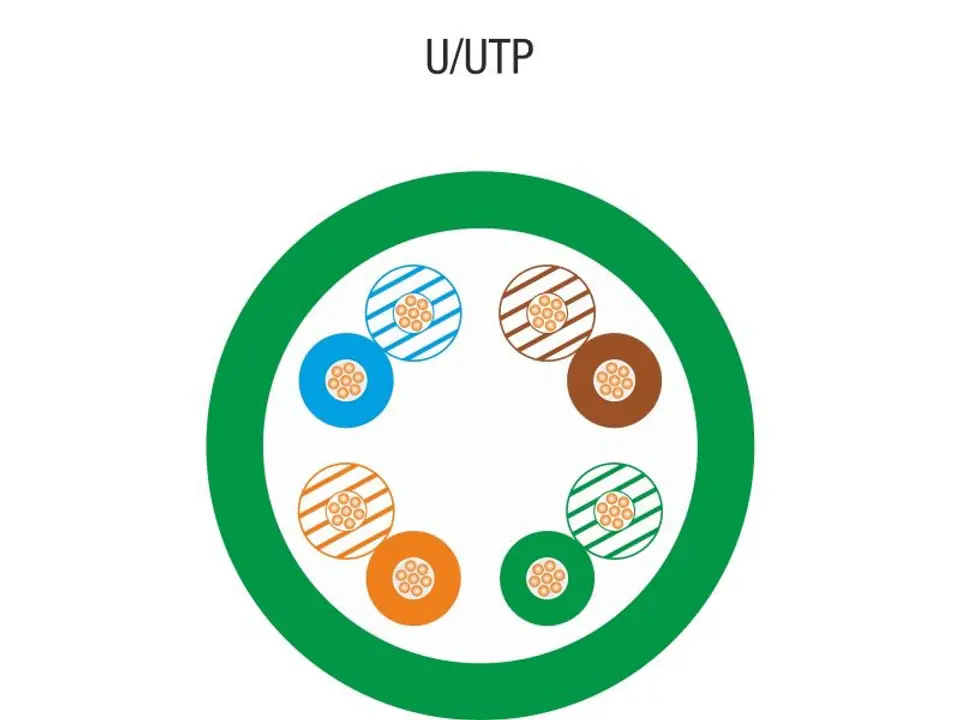

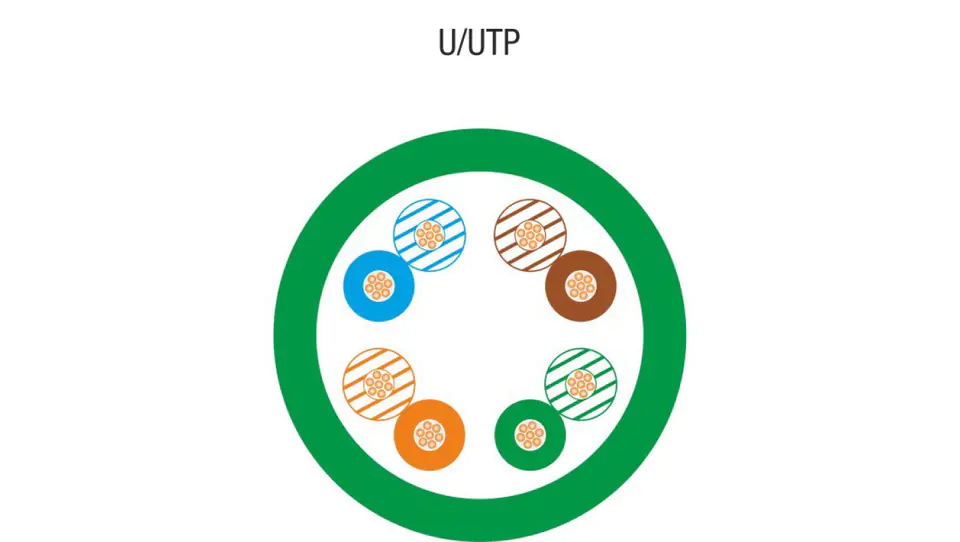

Ekranowanie » U/UTP
Przewód nieekranowany U/UTP (Unshielded/Unshielded Twisted Pair, oznaczenie zgodne z normą ISO/IEC 11801).
Ze względu na podatność na zakłócenia elektromagnetyczne (EMI), które wpływają na jakość transmisji danych. Kable nieekranowane powinny być instalowane w odpowiedniej odległości od przewodów elektrycznych, sygnałowych i urządzeń mogących być źródłem lub nośnikiem zakłóceń elektromagnetycznych.
Euroklasa » Eca
Przewód w izolacji palnej, spełniającej kryteria euroklasy Eca zgodnie z normą EN 50575:2014 + A1:2016 oraz z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) nr 305/2011 z dnia 9 marca 2011 r. (Construction Products Regulation lub CPR).
Przewody testowane są zgodnie z normą EN 60332-1-2.
Swoje zastosowanie kable klasy Eca znajdują w budynkach mieszkalnych jednorodzinnych, gospodarczych, garażach oraz budowlach bez określonych wymogów bezpieczeństwa.
Powłoka » PVC
PVC (Polichlorek Winylu) - to rodzaj tworzywa sztucznego wykorzystywanego do produkcji powłok izolacyjnych stosowanych powszechnie w przewodach, które mają zastosowanie wewnątrzbudynkowe. Jest to materiał, trwały i bardzo elastyczny, jednak ze względu na stosunkowo niski koszt produkcji pozostaje produktem posiadającym istotne wady. Emituje dużo dymu i zawiera halogeny, co oznacza, że jest mniej bezpieczny w razie pożaru niż powłoki uniepalnione LSOH.
Rodzaj zastosowania » Kabel wewnętrzny
Kabel do instalacji wewnętrznych poziomych i pionowych. Do układania w korytach, rurach i kanałach kablowych. Przewody tego typu nadają się do układania bezpośrednio pod tynkiem lub w tynku pod zaprawę cementowo-klejową do styropianu i wełny. Takie zastosowanie nie obniża w żaden sposób parametrów kabla. Kable tego typu nie powinny być umieszczane w wilgotnym środowisku, oraz instalowane na zewnątrz budynków.
Kolor » Zielony
Produkt w kolorze zielonym, odpornym na zabrudzenia, ułatwiającym identyfikację. W celu dokładniejszej identyfikacji przewodów w trasach kablowych można zasotosować kolorowe opaski rzepowe bądź inne akcesoria organizacyjne.
PoE » IEEE 802.3at (PoE+)
Produkt zgodny z PoE+ (typ 2) IEEE 802.3at 30W, zasilanie na 2 parach. Dopuszczalna odległość linii to 100m.
Dzięki zastosowaniu tego standardu można zasilić urządzenia takie jak telefonia VoIP, punkty dostępu (access point) WiFi w standardzie 802.11n, urządzenia biometrycznej kontroli dostępu, kamery CCTV, urządzenia alarmowe, oraz telefonię Video VoIP oraz inne urządzenia zasilane do 25.5W.
Marka » ALANTEC
ALANTEC to marka należąca do firmy A-LAN Technologie, polskiego producenta systemów okablowania strukturalnego. A-LAN działając od 2001 roku, ugruntował sobie pozycję lidera, wprowadzając na rynek produkty najwyższej jakości, weryfikowane przez niezależne laboratoria, dając tym samym gwarancję trwałości i niezawodności. Firma rocznie wprowadza na rynek europejski kilkadziesiąt tysięcy kilometrów kabli teleinformatycznych, kilkaset tysięcy gniazd abonenckich oraz dziesiątki tysięcy komponentów towarzyszących, dając na te produkty wieloletnie gwarancje systemowe.
