Tester służy do pomiaru ciągłości okablowania
LAN. Umożliwia wykrycie błędnych połączeń, zwarć oraz przerw w okablowaniu. Przy
jego pomocy można testować połączenia wykonane skrętką UTP, FTP zakończonych
wtykami RJ45 oraz przewód telefoniczny zakończony złączem RJ11. Urządzenie
składa się z dwóch części zasadniczej i terminatora montowanych na dwóch końcach
badanego odcinka przewodu. Posiada jeden przycisk funkcyjny, za pomocą którego
można wybrać jeden z dwóch trybów pracy. Po włączeniu urządzenia tester
automatycznie rozpoczyna sprawdzać każdą żyłę osobno, oraz w przypadku przewodów
FTP poprawność podłączenia ekranu do wtyku modularnego. Istnieje także możliwość
ręcznego ustawienia testu każdej żyły po kolei. Aby zmienić podstawowy tryb
pracy w jakim działa urządzenie, należy przytrzymać przycisk funkcyjny przez
około 2 sekundy. W tym trybie, aby przejść do testowania następnej żyły, należy
raz wcisnąć przycisk funkcyjny. Wynik testów jest sygnalizowany zapalonymi
diodami.

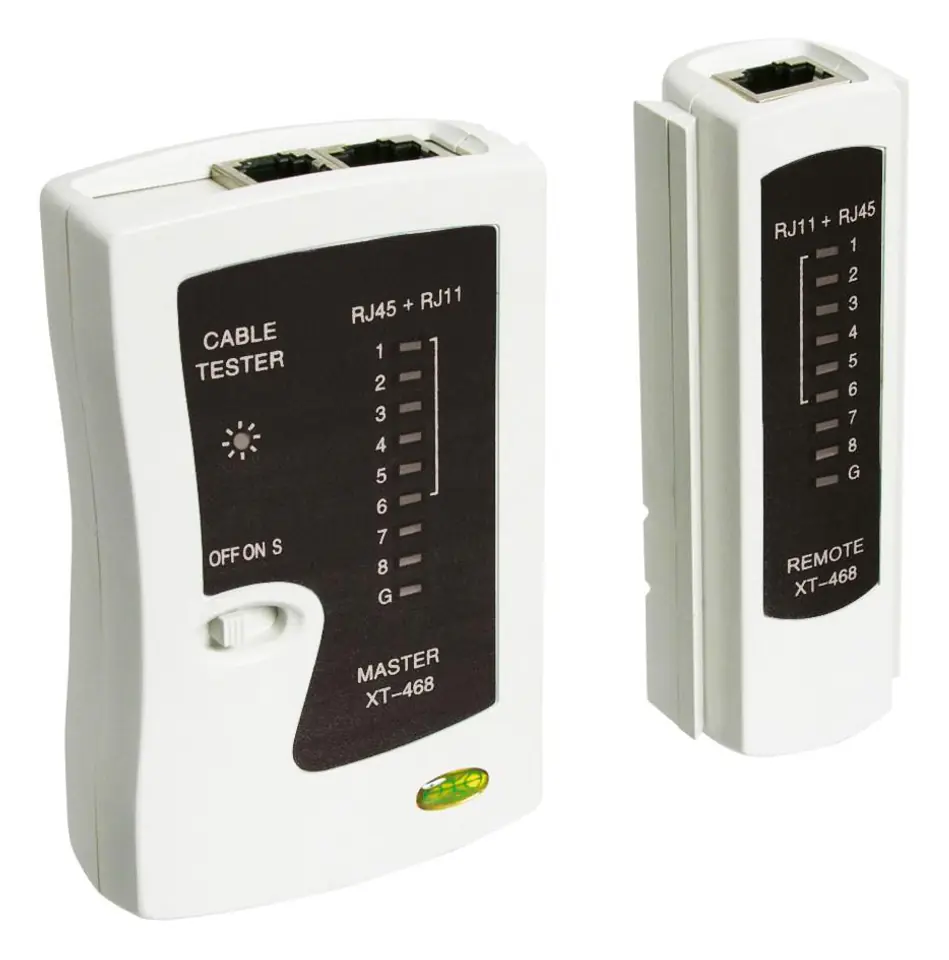

Tester składa się z dwóch części:
głównej, wyposażonej w wyłącznik, diody oraz złącza: RJ45 oraz RJ11
przystawki (terminatora) wyposażonej w diody oraz dwa złącza: RJ45 oraz
RJ11
Zestaw nie zawiera
baterii.
