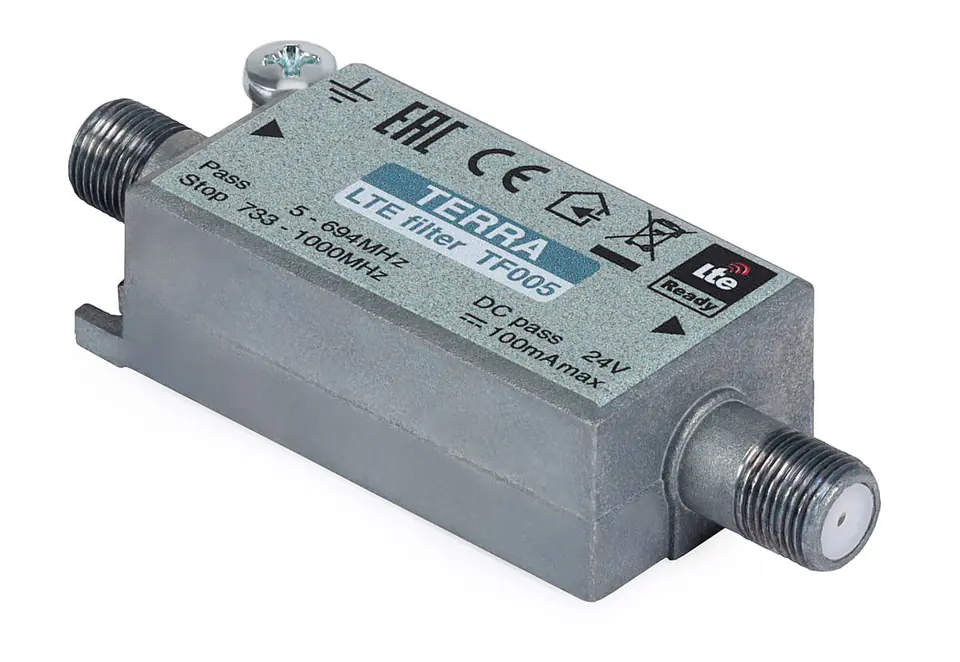

Filtr TF005 R81007 TERRA stosowany jest w instalacjach telewizyjnych RTV/SAT. Służy do filtrowania niepożądanych sygnałów w paśmie 700 MHz (częstotliwości 694 - 862 MHz) przeznaczonym na realizację usług transmisji danych (LTE). Jest szczególnie zalecany dla instalacji wykorzystujących szerokopasmowe wzmacniacze obejmujące pełne pasmo UHF (do częstotliwości 862MHz). W tego typu instalacjach, zakłócenia będące wynikiem odbioru niepożądanych sygnałów mogą skutecznie uniemożliwić odbiór naziemnej telewizji cyfrowej DVB-T/T2.
Cechy wyróżniające filtra LTE
- tłumienie sygnału LTE 700 (pasmo > 694 MHz)
- bardzo strome zbocze charakterystyki tłumienia na granicy pasma
- przejście prądowe (maks. 24 V/100 mA) - można go stosować w instalacji antenowej ze wzmacniaczem zewnętrznym
Filtr wyposażony został w przejście stałoprądowe (24V/100mA max). Można go więc stosować w instalacjach z antenami wyposażonymi we wzmacniacze.
Tłumienie [dB]:
5 [MHz]: < 3
694 [MHz]: < 3.5
733 [MHz]: > 50
1000 [MHz]: > 50
Przenosi pasmo [MHz]: 5-694
Wycina pasmo [MHz]: 733-1000
Klasa ekranowania: A
Typ złącza: F
Przejście DC: 24 V 100 mA, max
Zakres temperatury pracy [ºC]: -20...+50
Wymiary [mm] / Masa [kg]: 80x27x19 / 0.09
