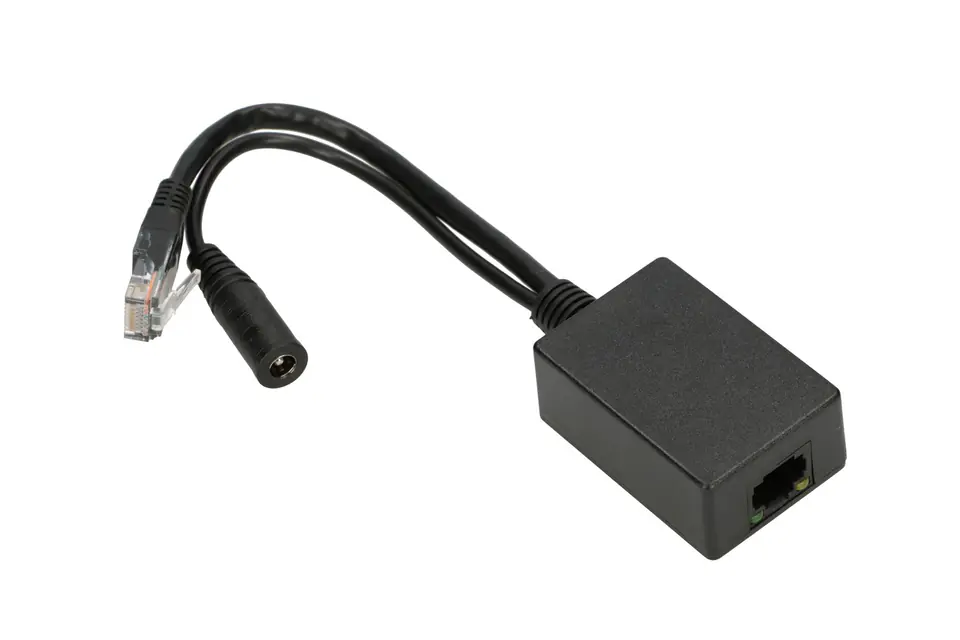

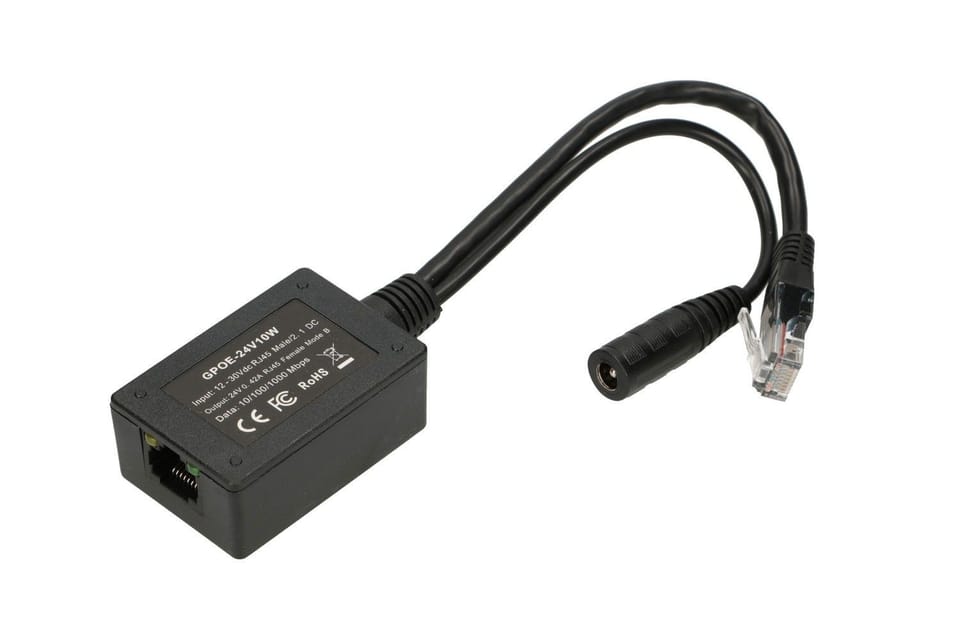

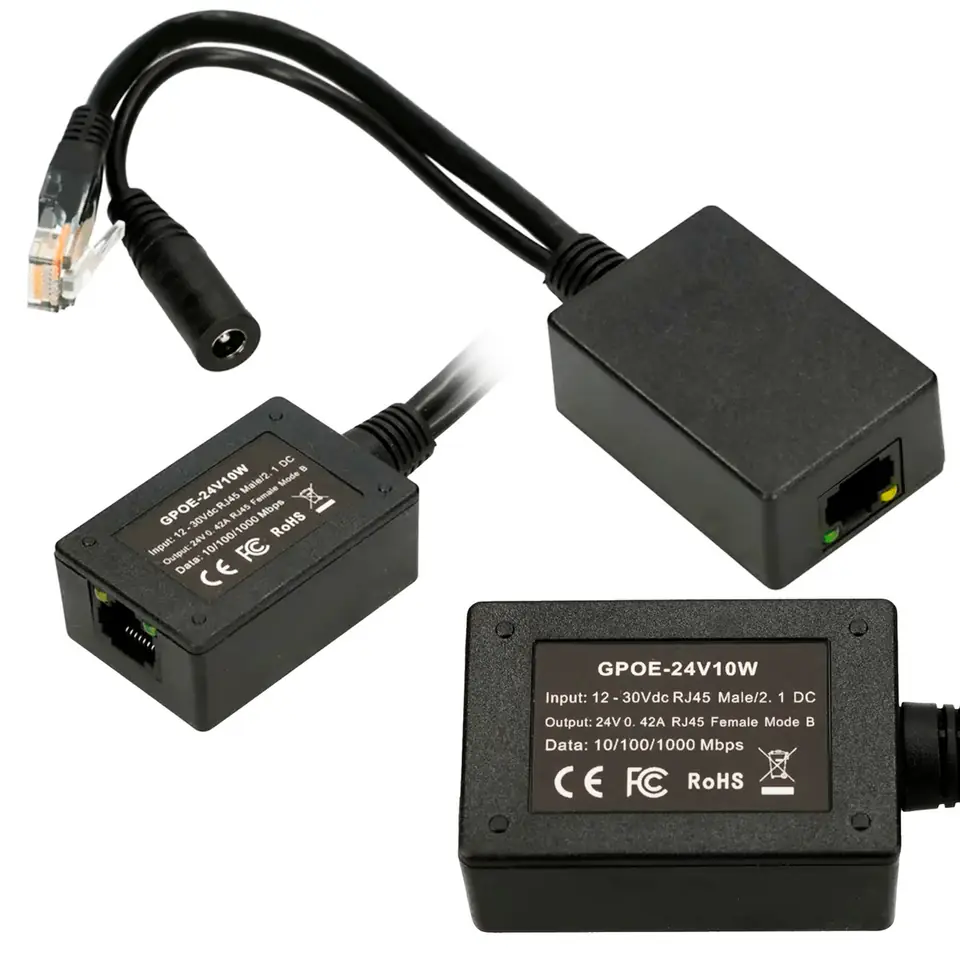

Czym jest PoE injector?

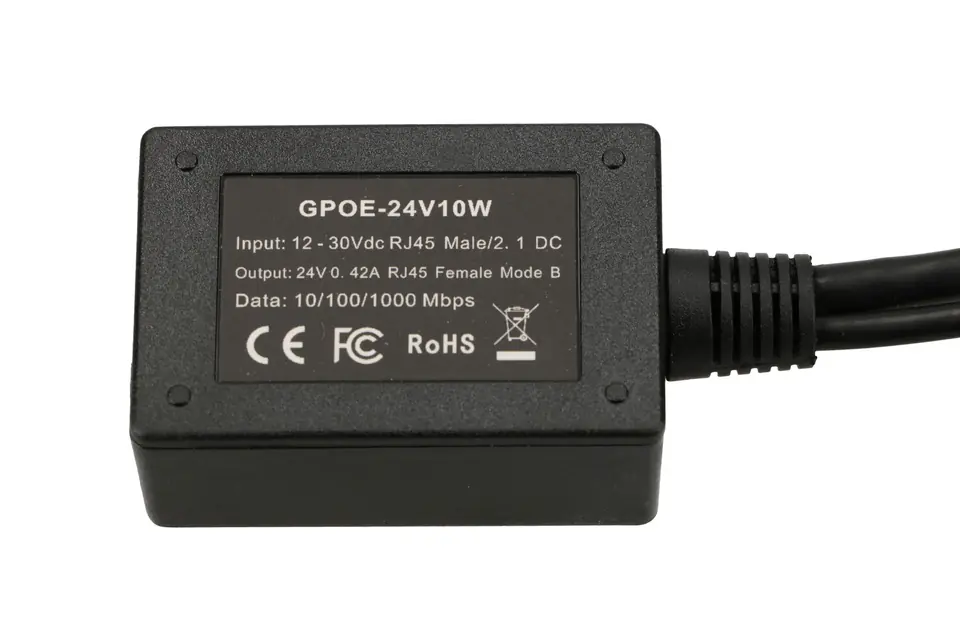

PoE injector umożliwia doprowadzenie zasilania do sieci 10/100/1000mbps na kablu sieciowym Ethernet CAT5e, CAT6 lub CAT6A. Źródłem zasilania może być dowolny zasilacz od 10 V do 30 V, a napięcie wyjściowe injectora wynosi 48V. PoE adapter może być zasilany ze złącza DC jack 5.5/2.1 mm lub z pinów wtyku RJ45 - 4,5 + (plus) i 7,8 (minus). Dzięki PoE injectorowi bateria (12V lub 24V) lub passive PoE (10V-30V) mogą być wykorzystane do zasilenia urządzenie 48V.
W przypadku podłączenia zasilania do wejścia DC jack 2.1mm zasilanie będzie odizolowane od męskiego złącza RJ-45 dzięki czemu można je podłączyć do przełącznika lub routera. Napięcie wyjściowe 48V jest dostarczane na piny 3,6 + (plus) i 1,2 (minus) gniazda żeńskiego RJ-45 w celu zasilania dowolnego urządzenia 802.3af. Następuje zamiana zarówno napięcia jakim zasilane jest urządzenie odbiorcze jak i piny, na których działa Power over Ethernet.
