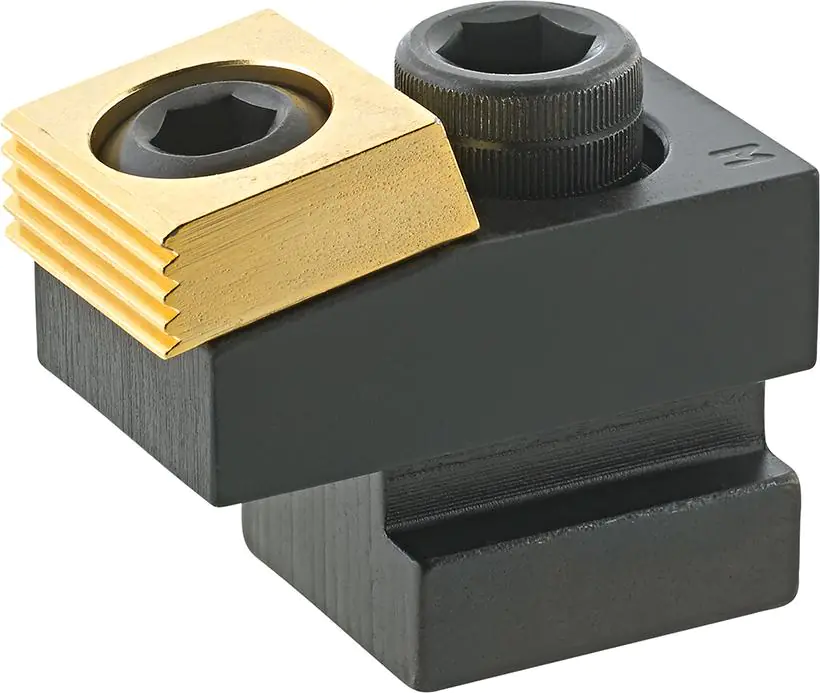

Dolna łapa dociskowa do przyrządów mocujących ze śrubą mimośrodową 16mm MITEE-BITE

445,84 zł
Wysyłka z magazynu: ⁨B6⁩
Przewidywana wysyłka: Wed, Nov 13 - Mon, Nov 18
14 dni na zwrotBez podawania przyczyny
Dostępność:
średnia ilość
Producent:
MITEE-BITE
Kod produktu:
X54016 / 4046368540167

Specyfikacja

Siła mocowania:18 kN
Skok mimośrodu:2 mm
Szerokość wpustu:16 mm

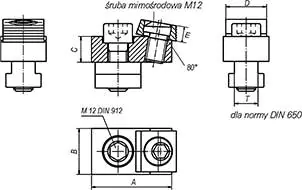

Wymiar a:50 mm
Wymiar b:28,4 mm
Wymiar c:16 mm
Wymiar d:25,5 mm
Wymiar e:9,6 mm

Dolna łapa dociskowa ze śrubą mimośrodową

Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych.
Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna.
Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.

Wykonanie: z ulepszaną cieplnie nakrętką teową i hartowaną tarczą dociskową.
Zastosowanie: tarczę dociskową można obrócić w taki sposób, aby jej gładka strona zaciskała obrobione już elementy bez powodowania uszkodzeń. Dodatkowo, na uzębionej krawędzi można zamocować elementy odcięte, kute lub odlewane. Efekt przyciągania w dół powoduje dociśnięcie elementu do podłoża. Tarcza dociskowa dopasowuje się do położenia kątowego obrabianego elementu. W ten sposób można dociskać również elementy bez kątów prostych.

Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne i zdjęcia nie zawierają uchybień lub błędów, które nie mogą jednak być podstawą do roszczeń.
