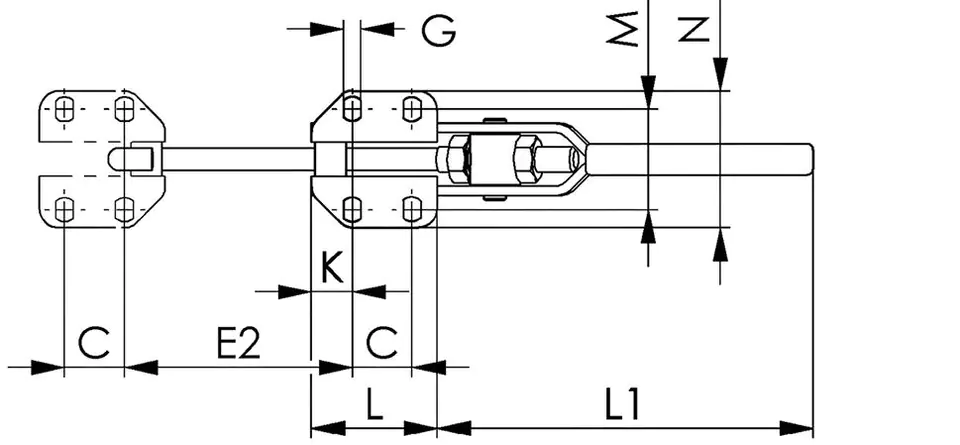

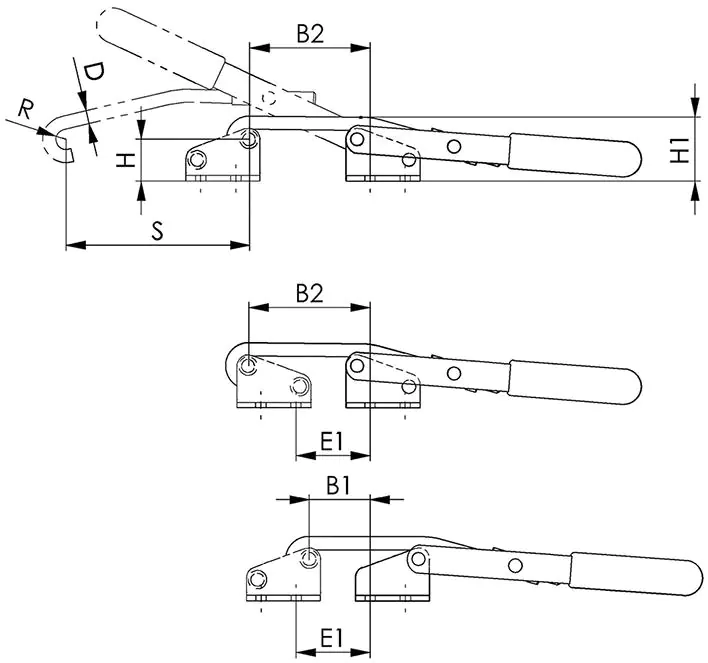

| B1: | 26–40 |
|---|---|
| B2: | 57–71 |
| C: | 29 |
| D: | 10,75 |
| Długość całkowita: | 308 mm |
| E1: | 27–42 |
| E2: | 58–73 |
| G: | 11,2 |
| H: | 49 |
| H1: | 69 |
| K: | 13 |
| L: | 55 |
| L1: | 189,5 |
| M: | 55,5–63 |
| N: | 85 |
| R: | 8 |
| Rozmiar: | 5 |
| S: | 147 |
| Siła tłoka: | 5 kN |
| Wysokość całkowita: | 282 mm |
| Zakres regulacji: | 14 mm |

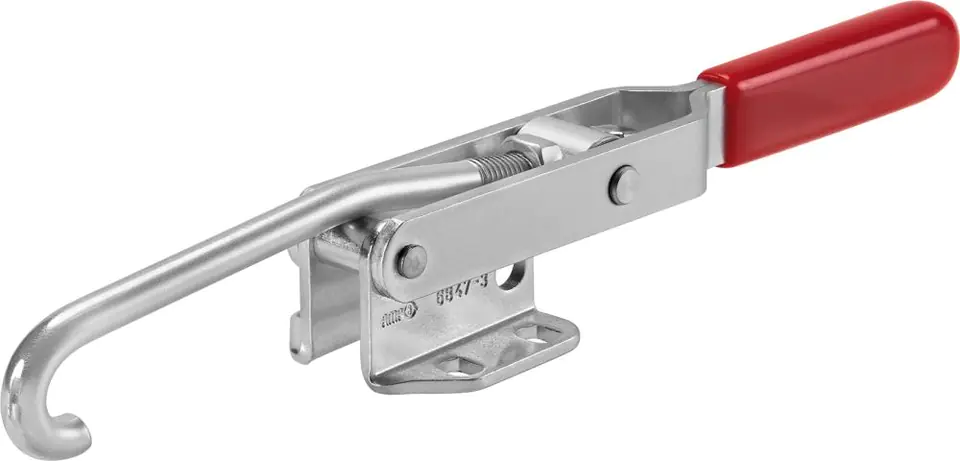

Docisk zaczepowy
Wykonanie: ocynkowane i pasywowane. Tuleje łożyskowe utwardzane dyfuzyjnie, smarowane. Nity ze stali nierdzewnej. Hak i tuleje zaciskowe ulepszane cieplnie. Uchwyt z czerwonego tworzywa sztucznego, odpornego na oddziaływanie olejów.
Zastosowanie: do mocowania klap i pokryw na pojemnikach z zaczepem.
Uwaga: dostępny także ze stali nierdzewnej.
