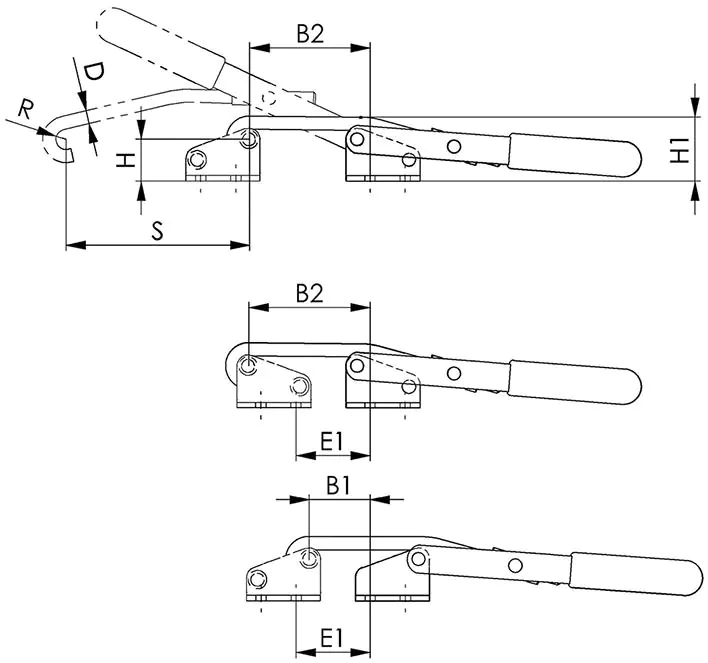

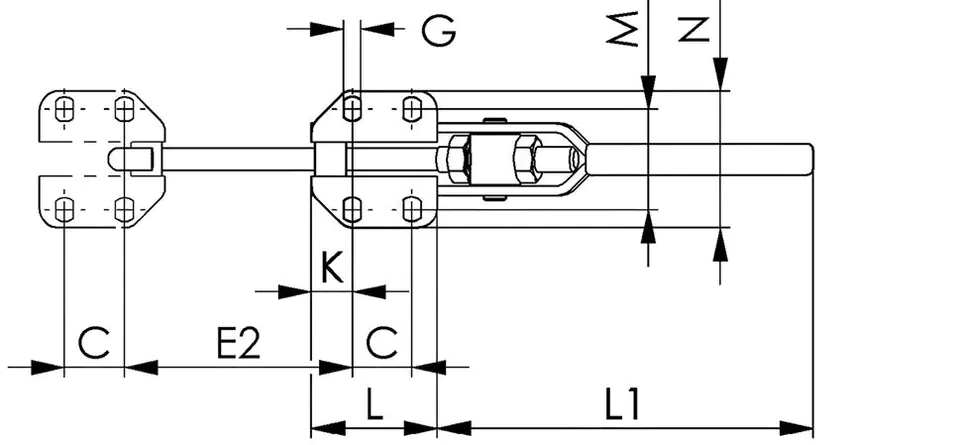

| B1: | 32–44 |
|---|---|
| B2: | 65–77 |
| C: | 19 |
| D: | 7,1 |
| Długość całkowita: | 230 mm |
| E1: | 39–51 |
| E2: | 72–84 |
| G: | 5,5 |
| H: | 22,7 |
| H1: | 36 |
| K: | 13 |
| L: | 40 |
| L1: | 123,5 |
| M: | 31,5–35,5 |
| N: | 45 |
| R: | 5,5 |
| Rozmiar: | 3 |
| S: | 98 |
| Siła tłoka: | 3 kN |
| Wysokość całkowita: | 181 mm |
| Zakres regulacji: | 12 mm |

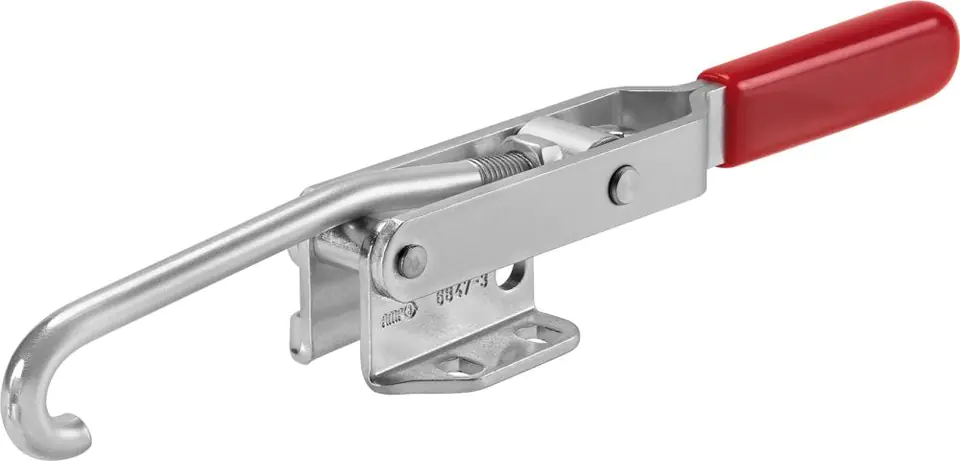

Docisk zaczepowy
Wykonanie: ocynkowane i pasywowane. Tuleje łożyskowe utwardzane dyfuzyjnie, smarowane. Nity ze stali nierdzewnej. Hak i tuleje zaciskowe ulepszane cieplnie. Uchwyt z czerwonego tworzywa sztucznego, odpornego na oddziaływanie olejów.
Zastosowanie: do mocowania klap i pokryw na pojemnikach z zaczepem.
Uwaga: dostępny także ze stali nierdzewnej.
