Docisk szybkomocujący pionowy 6802, wielkość 1 AMF

76,68 zł
Wysyłka z magazynu: ⁨B6⁩
Przewidywana wysyłka: Tue, Nov 26 - Fri, Nov 29
14 dni na zwrotBez podawania przyczyny
Dostępność:
duża ilość
Producent:
AMF
Kod produktu:
90217 / 4020772090210

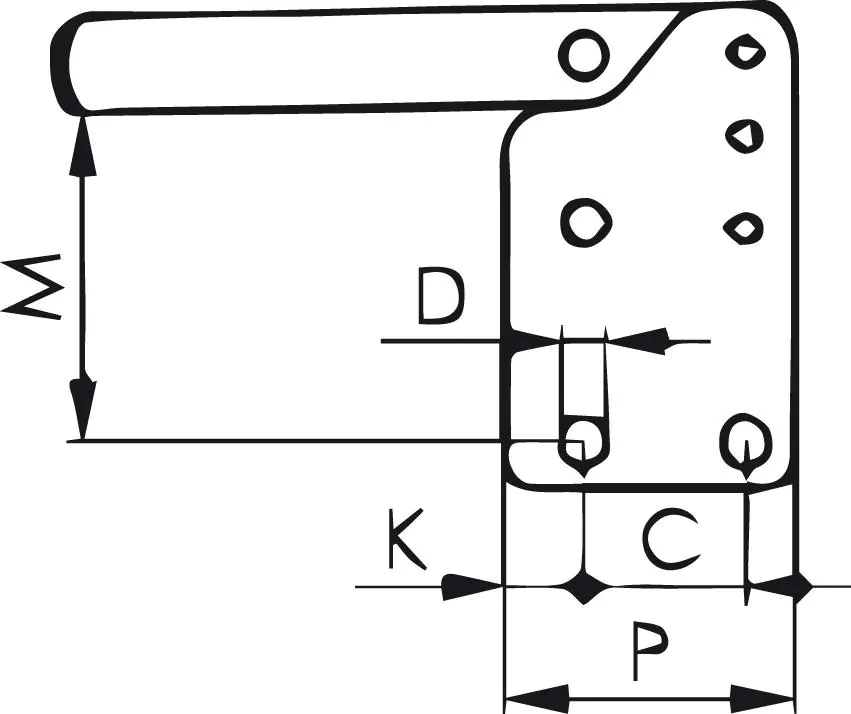

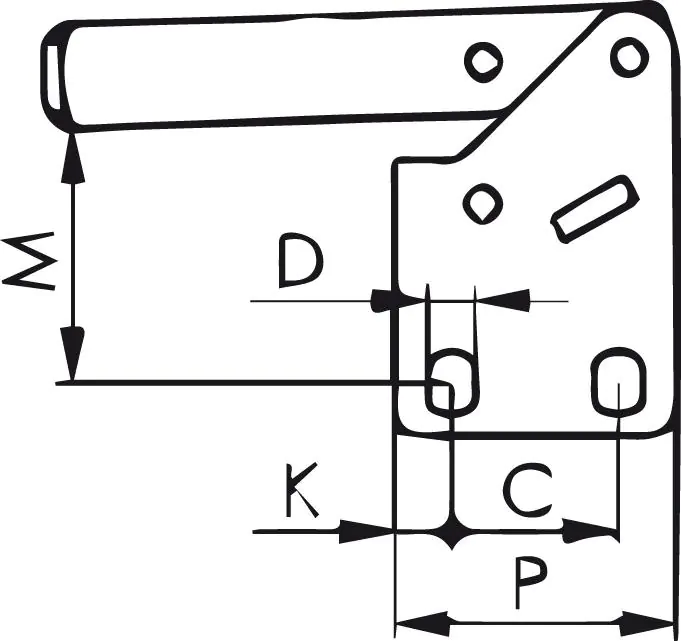

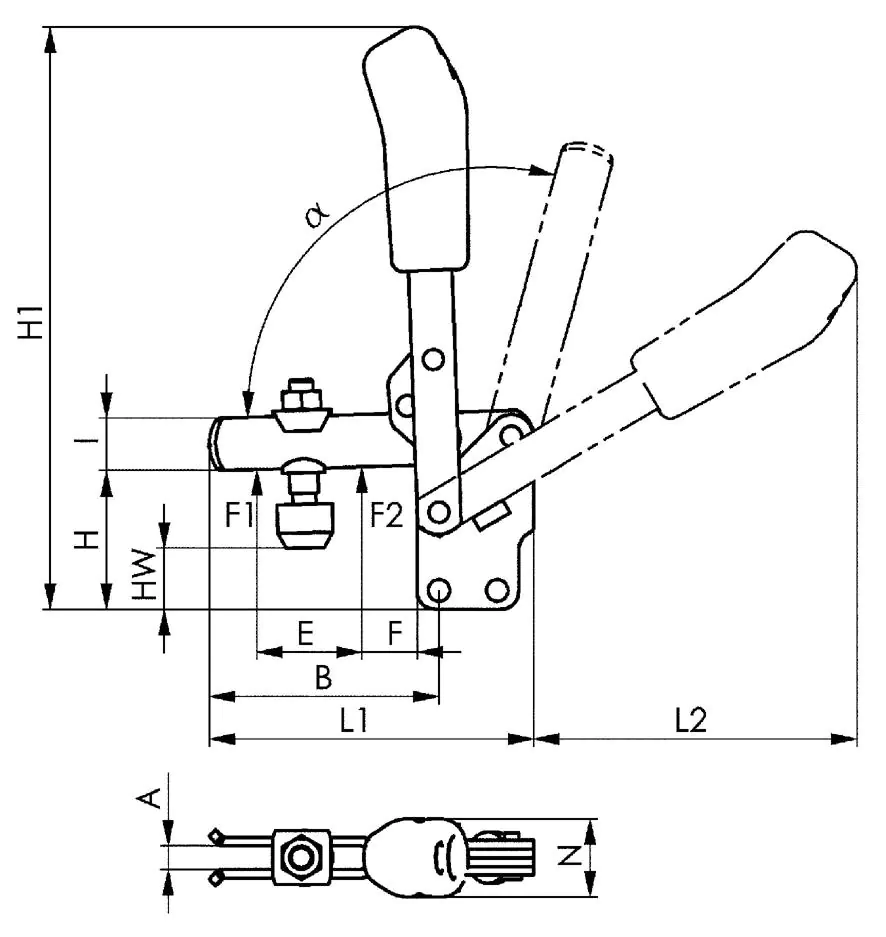

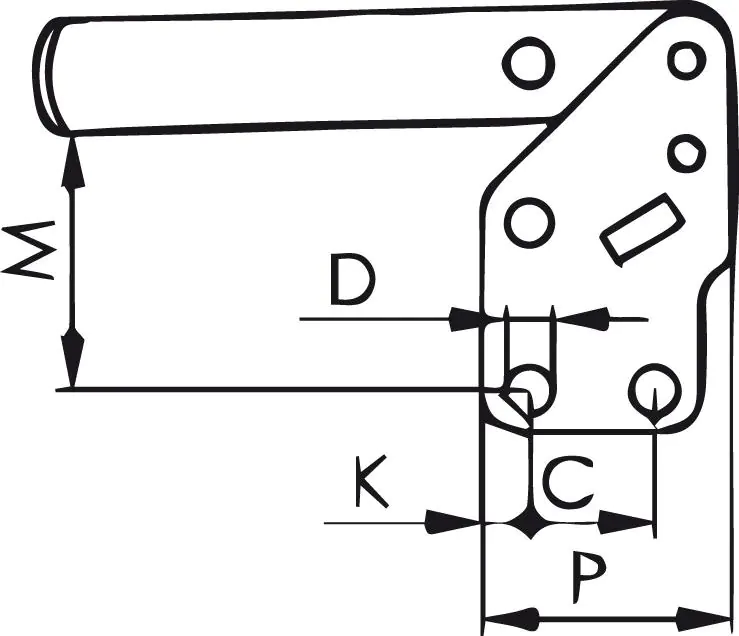

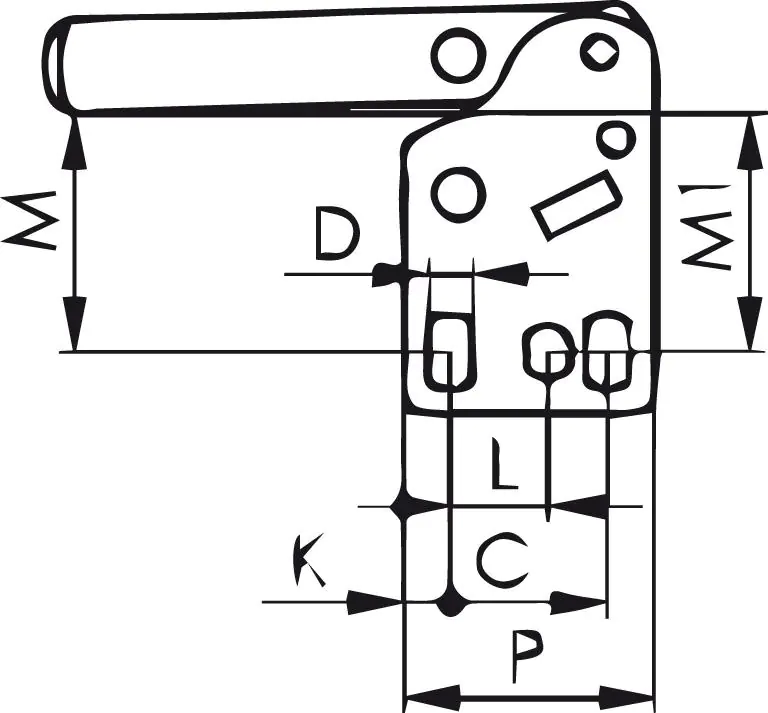

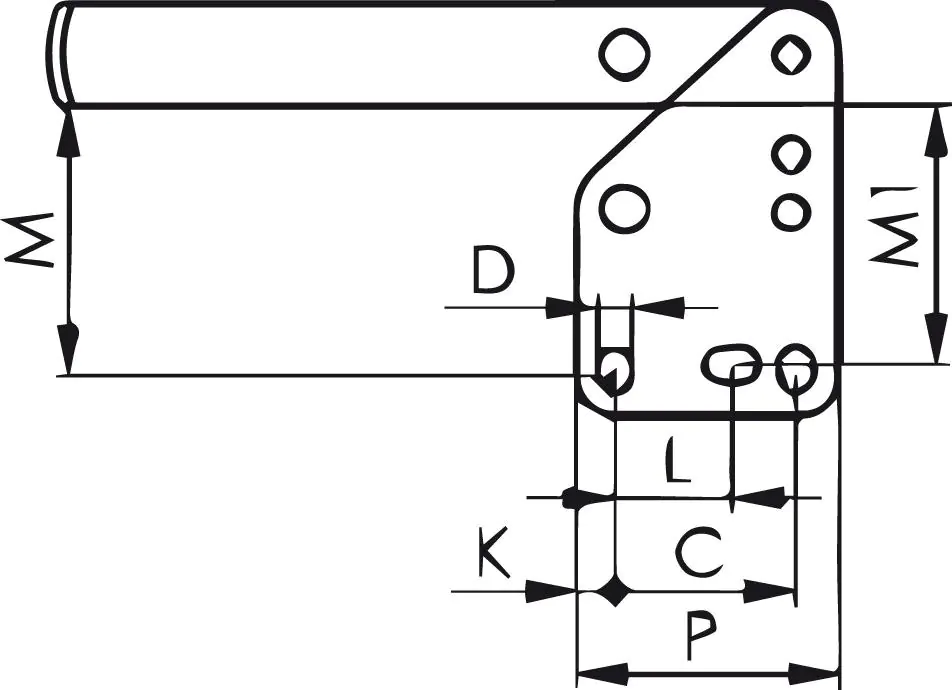

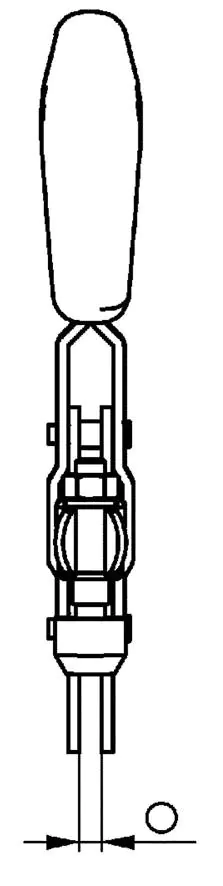

Specyfikacja

A:5
Alpha*:
B:39
C:16
D:4,5
Długość dźwigni zaciskowej:115 mm
Długość ramienia zaciskowego:60 mm
E:18
F:6
F1:0,6 kN
F2:1,1 kN
H:29
H1:109
Hw maks.:12,5
Hw min.:6
I:10
K:5,5
L:
L1:61
L2:59
M:23,5–25
M 1:
N:19
O:5
P:27
Rozmiar:1
Śruba dociskowa:M5 x 30
Waga:105 g

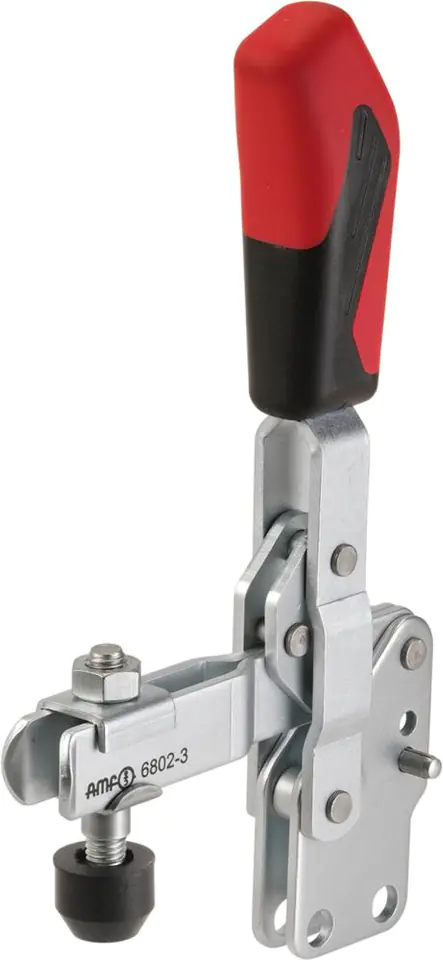

Docisk szybkomocujący, pionowy, ze stopą pionową

Wykonanie: docisk szybkomocujący, pionowy, z otwartym ramieniem dociskowym i stopą pionową. Ocynkowany i pasywowany. Nity ze stali nierdzewnej poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie; ze względu na brak miejsca nie dotyczy rozmiaru 1. Punkty łożyskowe smarowane. Ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów. Bezpieczny element zaciskowy z ochroną palców. Zabezpieczenie przed utratą śruby dociskowej na końcu ramienia dociskowego.
Zastosowanie: do mocowania na środnikach i do konstrukcji spawanych.
Zakres dostawy: docisk szybkomocujący, pionowy, w komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.

alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego. alpha* Kąt otwarcia można zwiększyć przez wciśnięcie kołka oporowego.

Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne i zdjęcia nie zawierają uchybień lub błędów, które nie mogą jednak być podstawą do roszczeń.
