Docisk mimośrodowy z nakrętką teową 18 mm MITEE-BITE

199,51 zł
Wysyłka z magazynu: ⁨B6⁩
Przewidywana wysyłka: Tue, Nov 26 - Fri, Nov 29
14 dni na zwrotBez podawania przyczyny
Dostępność:
duża ilość
Producent:
MITEE-BITE
Kod produktu:
X50432 / 4046368504329

Specyfikacja

Gniazdo sześciokątne:8 mm
Rozmiar klucza:25 mm
Siła mocowania:18 kN

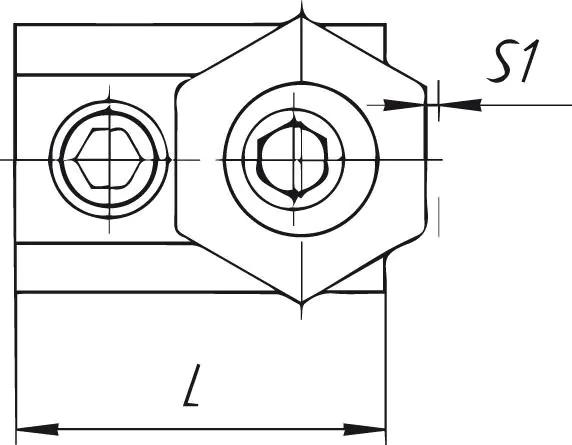

Skok mimośrodu s1:2 mm

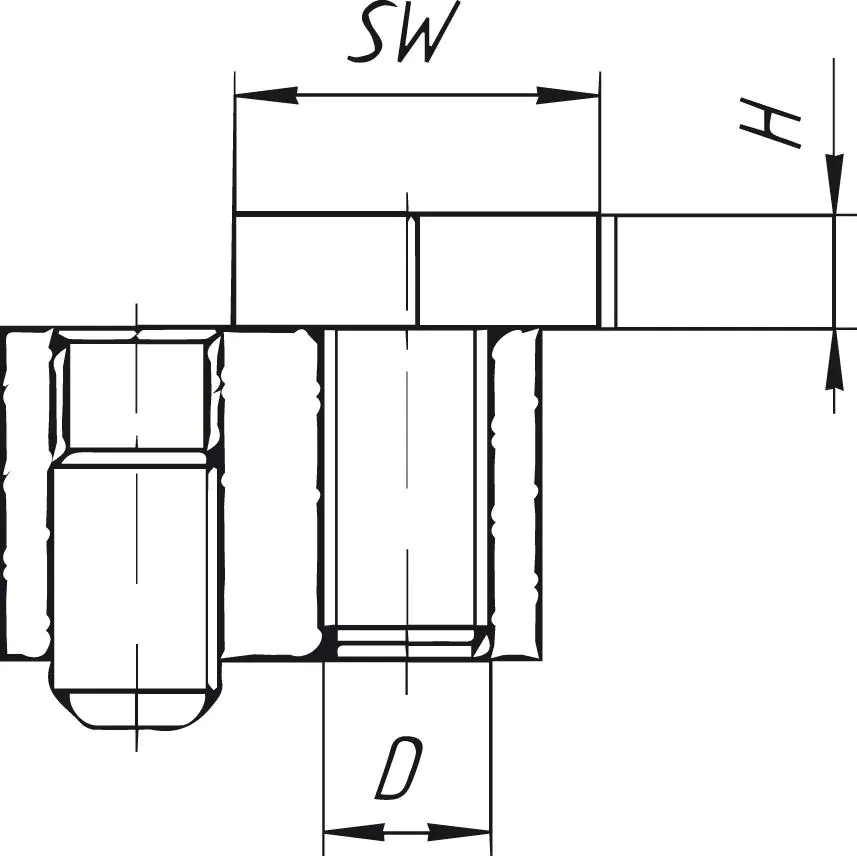

Średnica gwintu d:M12

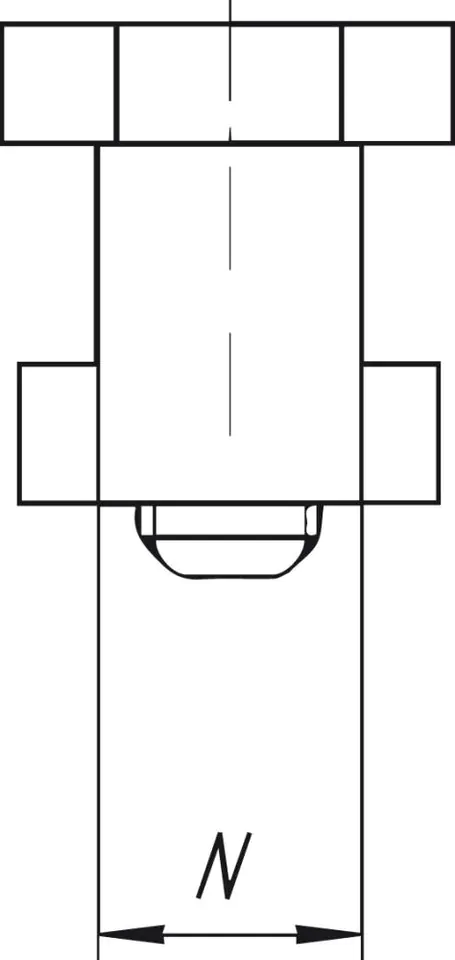

Szerokość wpustu teowego n:18 mm
Wysokość płytki h:9,5 mm

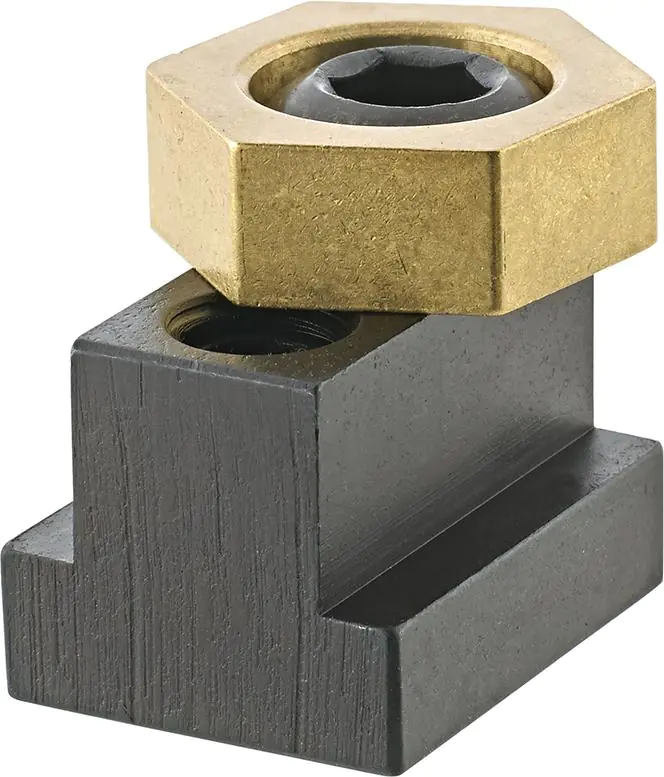

Docisk mimośrodowy z nakrętką teową

Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych.
Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna.
Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.

Zastosowanie: ulepszone cieplnie nakrętki teowe wsuwa się do rowka teowego i blokuje trzpieniem gwintowanym. Mocowanie następuje poprzez przekręcenie śruby mimośrodowej.

Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne i zdjęcia nie zawierają uchybień lub błędów, które nie mogą jednak być podstawą do roszczeń.
