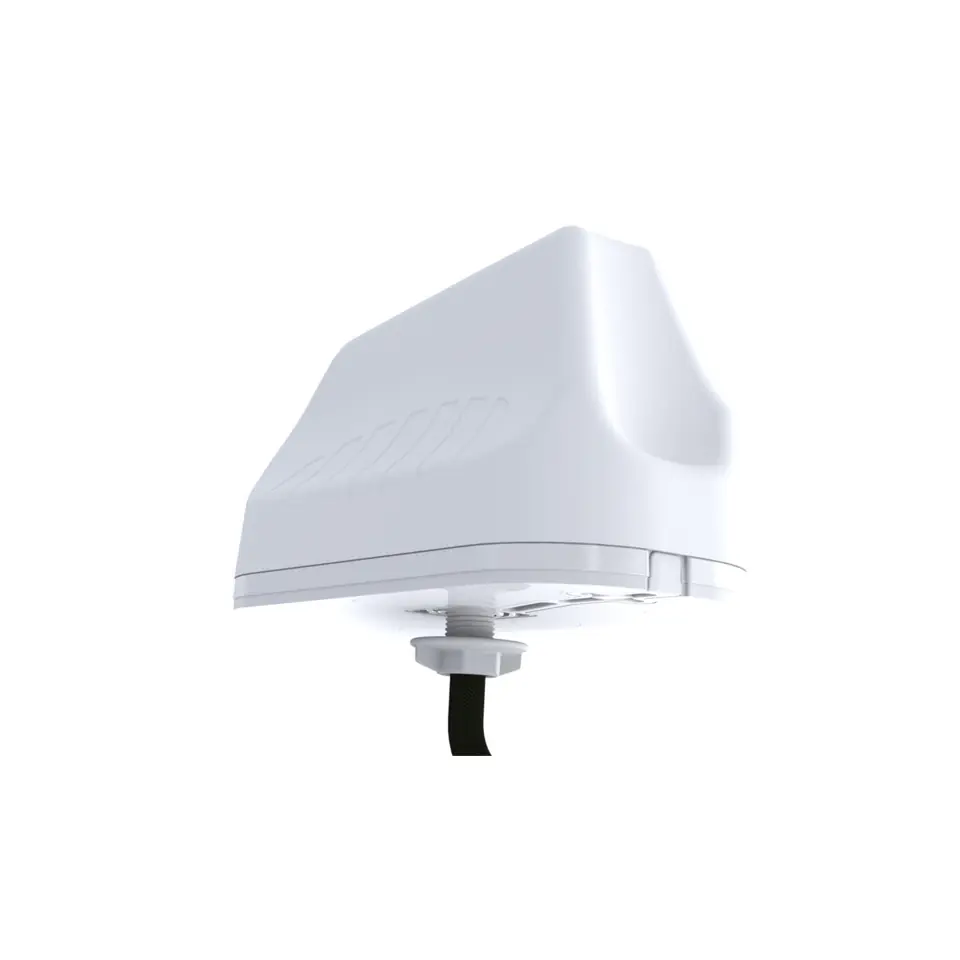

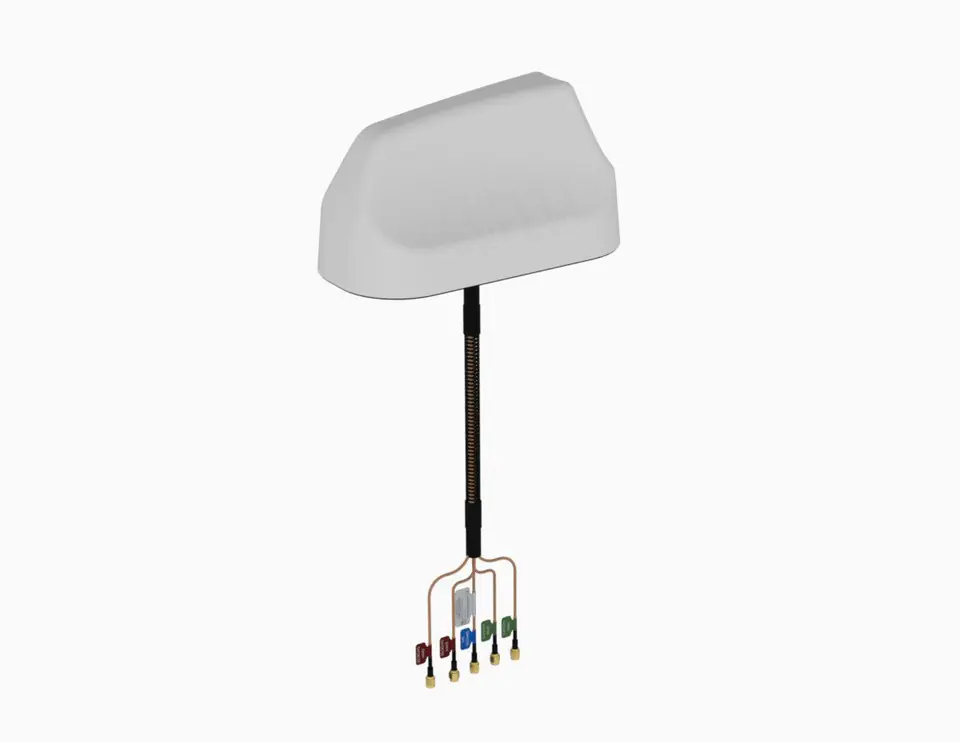

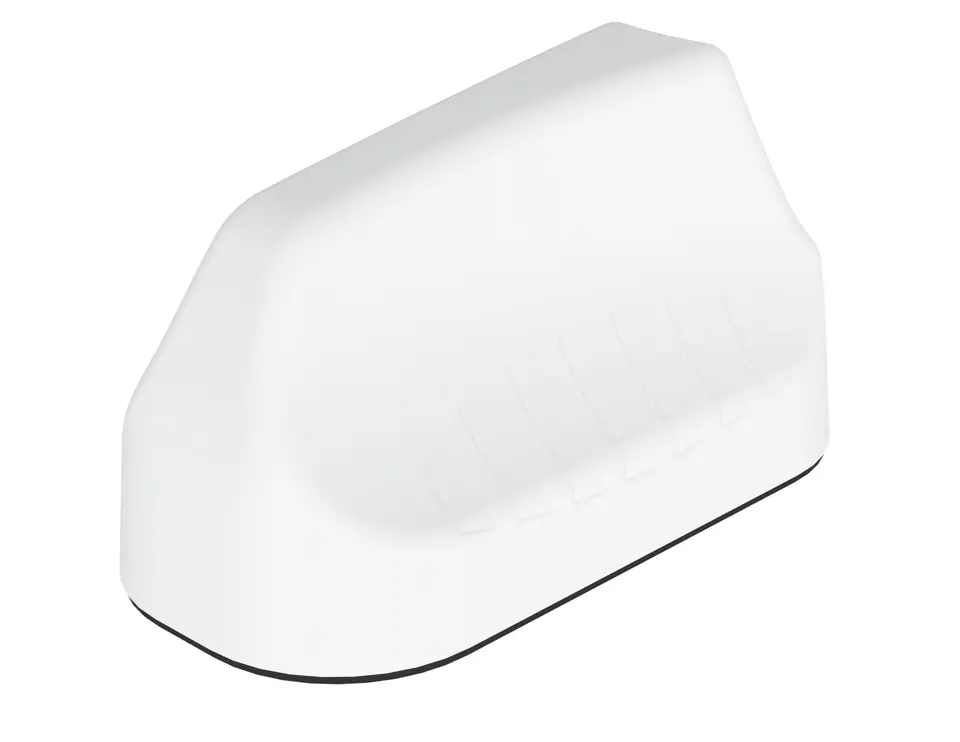

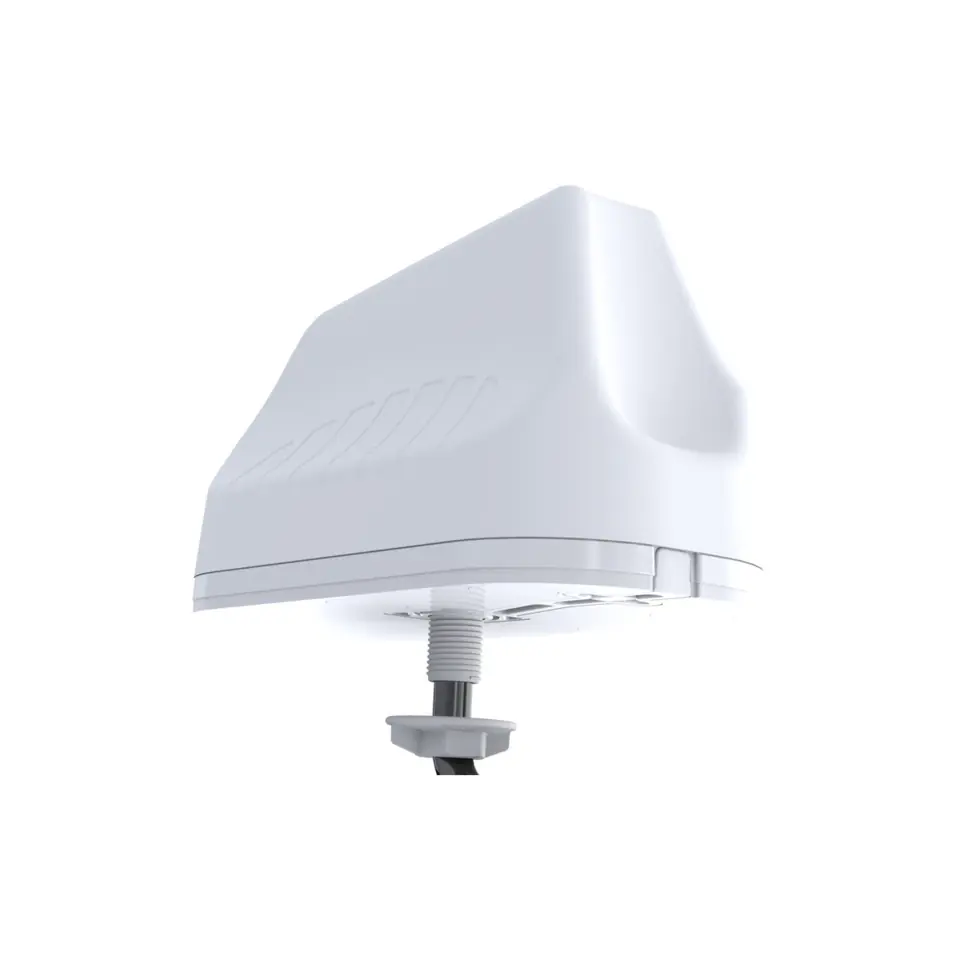

Szerokopasmowa antena samochodowa 5w1 Poynting MIMO-3-14 4x4 LTE 6,2 dBi GPS/GLONASS 21 dBi

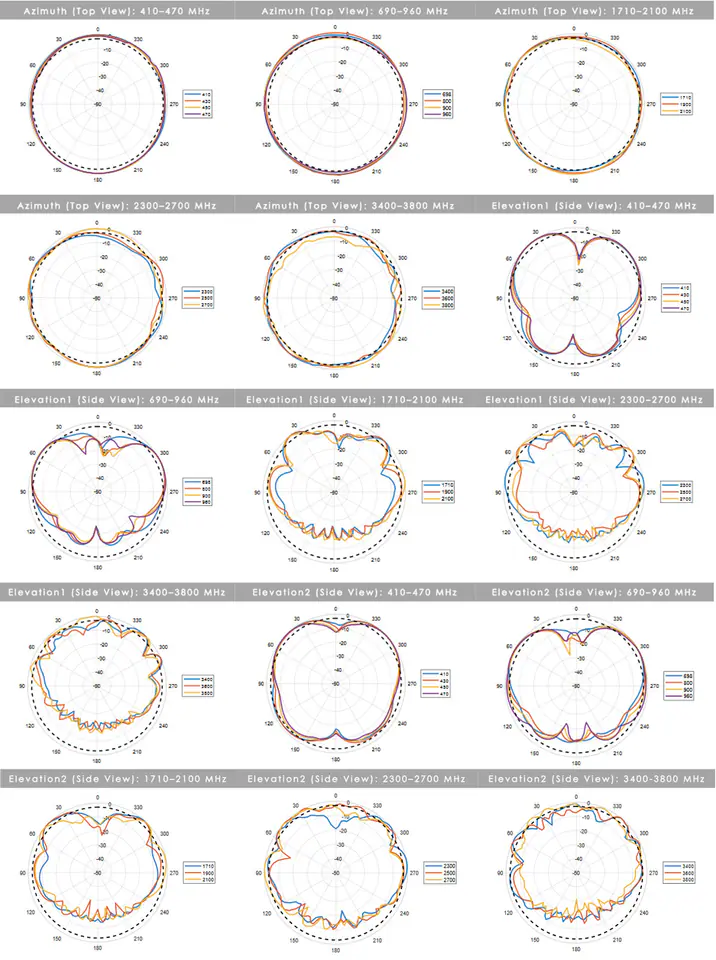

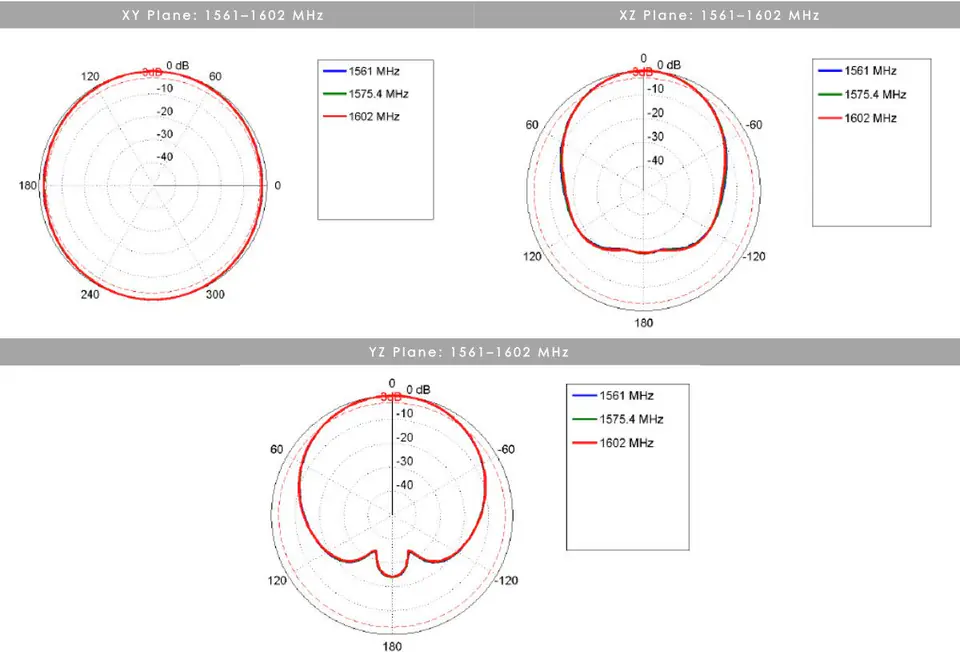

MIMO-3-14 to wysokowydajna antena wieloczęstotliwościowa 5w1, zapewniająca cztery anteny komórkowe i antenę GPS / GLONASS. Cztery anteny komórkowe MIMO (dla 2G / 3G / 4G) obejmują współczesne pasma od 690 MHz do 2700 MHz, a także nowe pojawiające się widmo LTE i 5G dla pasm CBRS 450 MHz i 3,5 GHz, które staje się popularne w różnych międzynarodowych sieciach komórkowych LTE. Ultraszerokopasmowa wydajność anteny pozwala na użycie jej przez różnych operatorów i różne technologie i jest gotowa na przyszłe technologie komórkowe do 3,8 GHz dla aplikacji 5G. Piąta antena to wysokowydajny aktywny system GPS / GLONASS działający do -40 ° C. MIMO-3-14 przewyższa wydajność większości konkurentów dzięki dbałości o projekt tej wysokowydajnej anteny. Wzorce promieniowania wszystkich elementów promieniujących zapewniają doskonałą równowagę między wielokierunkowością, różnorodnością wzorców i dobrymi zdolnościami promieniowania na żądanej wysokości. Jest to ważne kryterium dla rynku transportowego i morskiego. dla którego antena została specjalnie zaprojektowana. Główne zastosowania to pojazdy komercyjne / przemysłowe, morskie, M2M i inne systemy IoT wykorzystujące szeroką gamę technologii radiowych, zachowując przy tym przyszłość w szerokim paśmie częstotliwości.
- Ultraszerokopasmowe pasma od 410 do 470 MHz, od 690 do 2700 MHz i od 3400 do 3800 MHz.
- Przemyślana konstrukcja anten dekorelowanych zapewnia doskonałą wydajność MIMO w pasmach komórkowych
- Powyższe funkcje utrzymywane są w zakresie od 690 do 3800 MHz w odpowiednich pasmach, w tym 450 MHz
- Zawiera wysokowydajną antenę GPS / GLONASS
- Staranna konstrukcja mechaniczna zapewnia wytrzymałość, odporność na korozję, wodę i pył (IP 68)
- Niezależność od płaszczyzny uziemienia: MIMO-3 posiada wewnętrzną płaszczyznę uziemienia, dzięki czemu antena nadaje się do zastosowania we wszystkich rodzaje powierzchni.
- Transport szerokopasmowy, automatyka i telemetria dla autobusów, pojazdów użytkowych, ciężarowych i pojazdów bezpieczeństwa publicznego
- Automatyka przemysłowa, maszyny zrobotyzowane i inne telemetria systemów M2M
- Automatyzacja rolnictwa i rolnictwa, taka jak M2M i IoT
- Szerokopasmowa dystrybucja komórkowa dla statków / łodzi (w głębi kraju i w pobliżu statki przybrzeżne)
- pojazdy górnicze i komunikacja maszynowa, telemetria i automatyka (M2M i IoT)

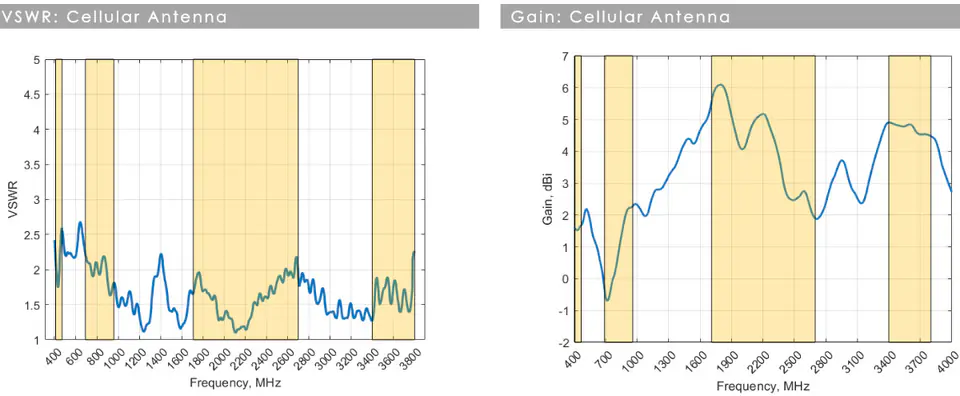

Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1, MIMO-3-14 zapewnia doskonałą wydajność na wszystkich pasmach z VSWR ≤2,5:1 na poziomie 90% pasma
* Mierzone przy długości przewodu około 2m, płaszczyzna uziemienia 650 x 650 mm i nieużywane porty zakończone obciążeniem 50 Ω

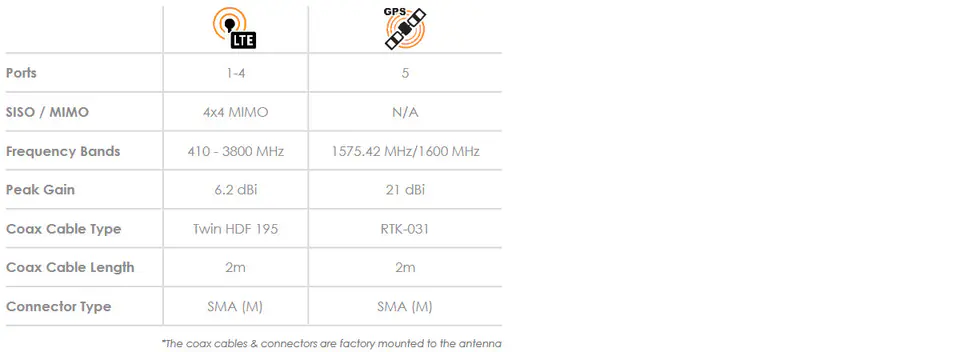

Wzmocnienie w dBi
6,2 dBi to wzmocnienie szczytowe dla wszystkich pasm od 410-3800 MHz,
- wzmocnienie przy 410-470 MHz: 1,5 dBi,
- wzmocnienie przy 690-960 MHz: 2,2 dBi,
- wzmocnienie przy 1710-2700 MHz: 6,2 dBi,
- wzmocnienie przy 3400-3800 MHz: 4,8 dBi
link: https://www.youtube.com/watch?v=5iD6oDwlxP4
Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
