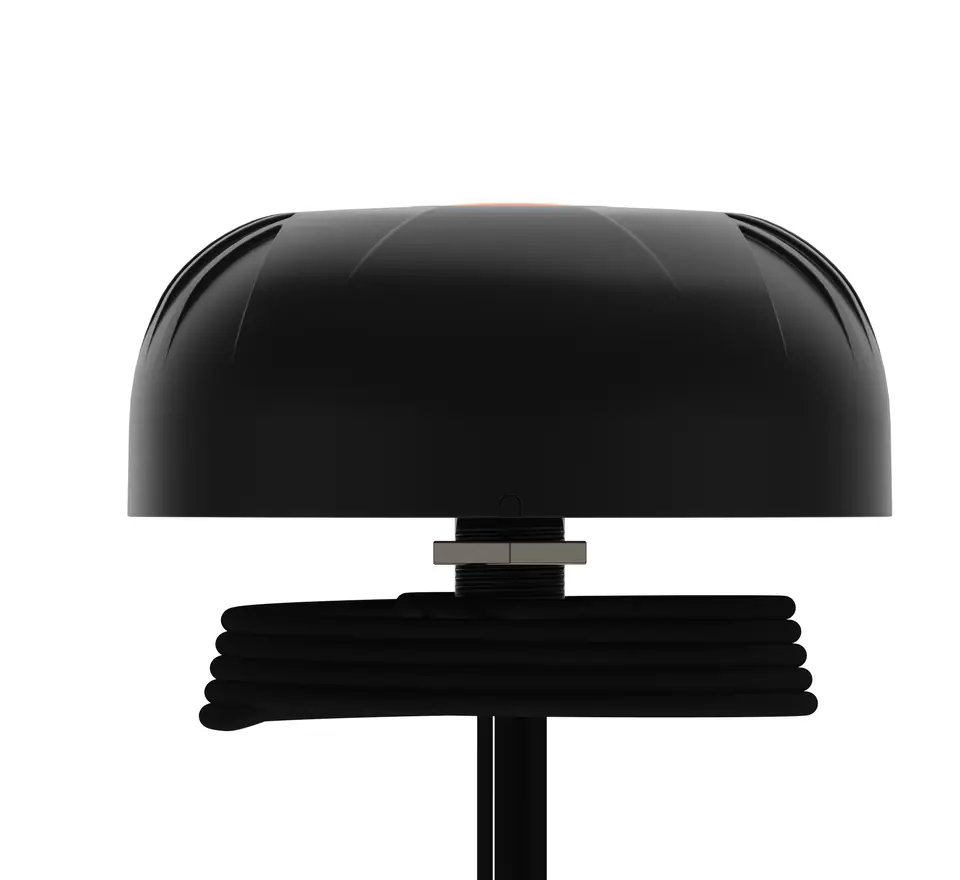

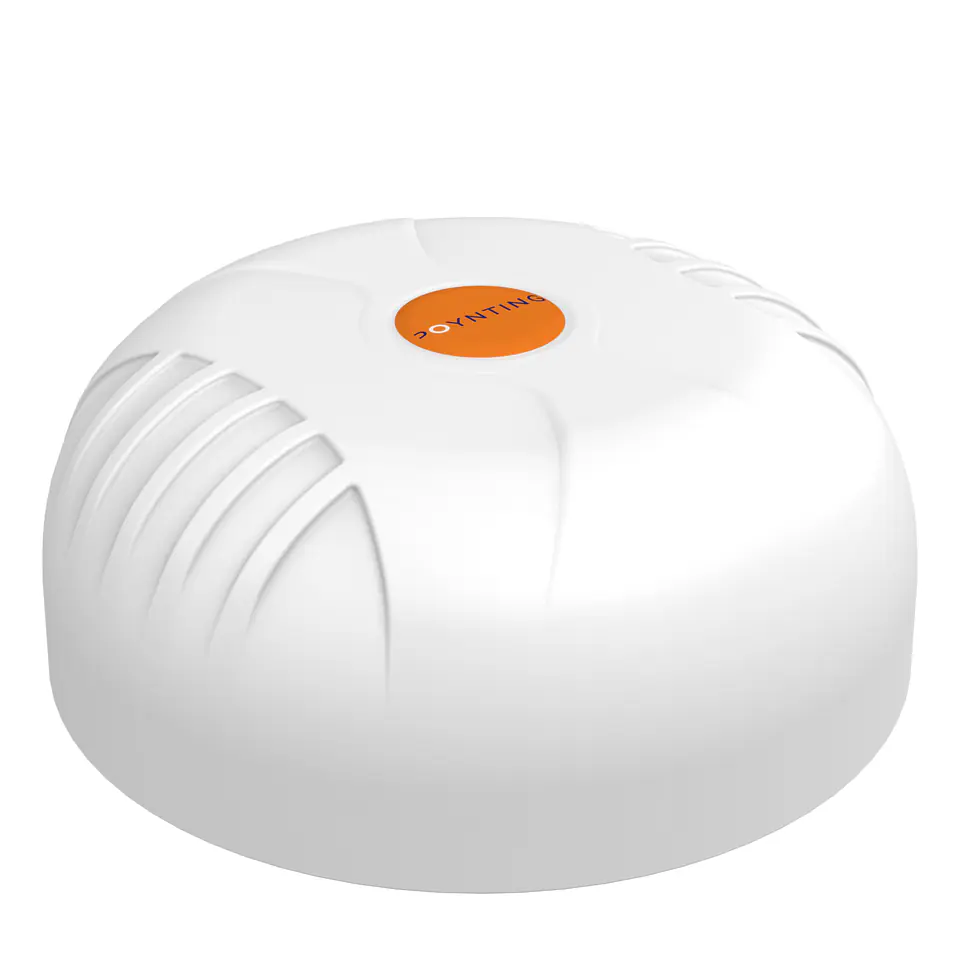

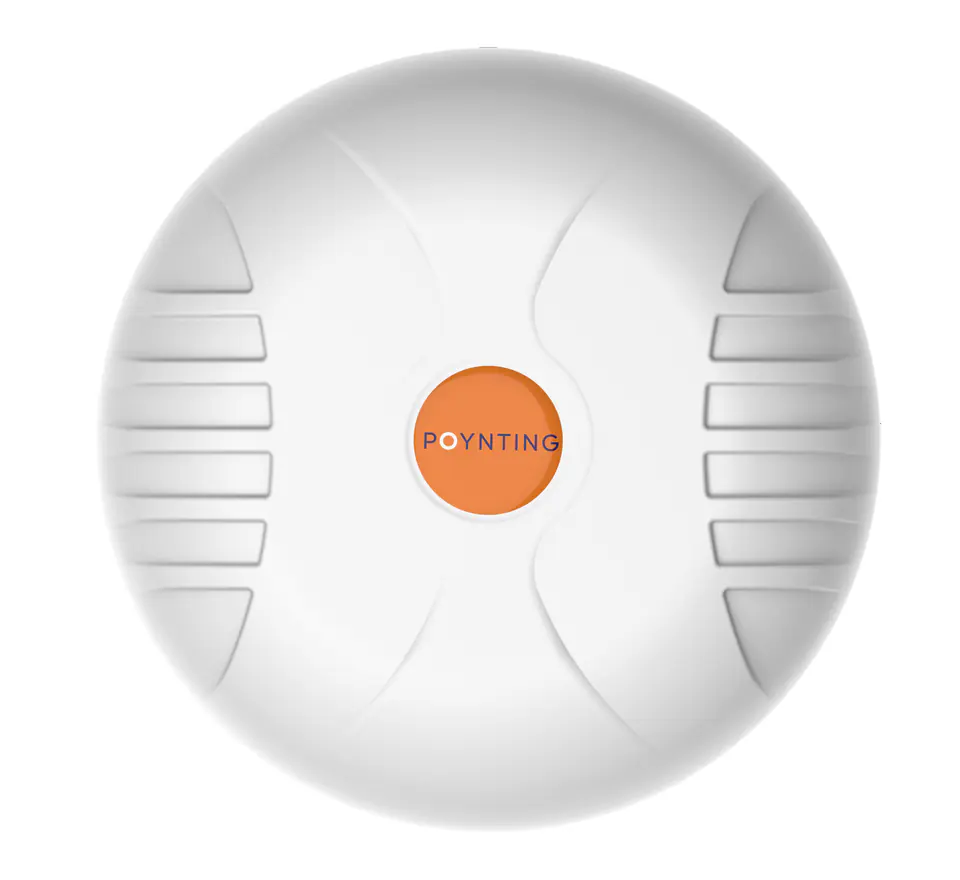

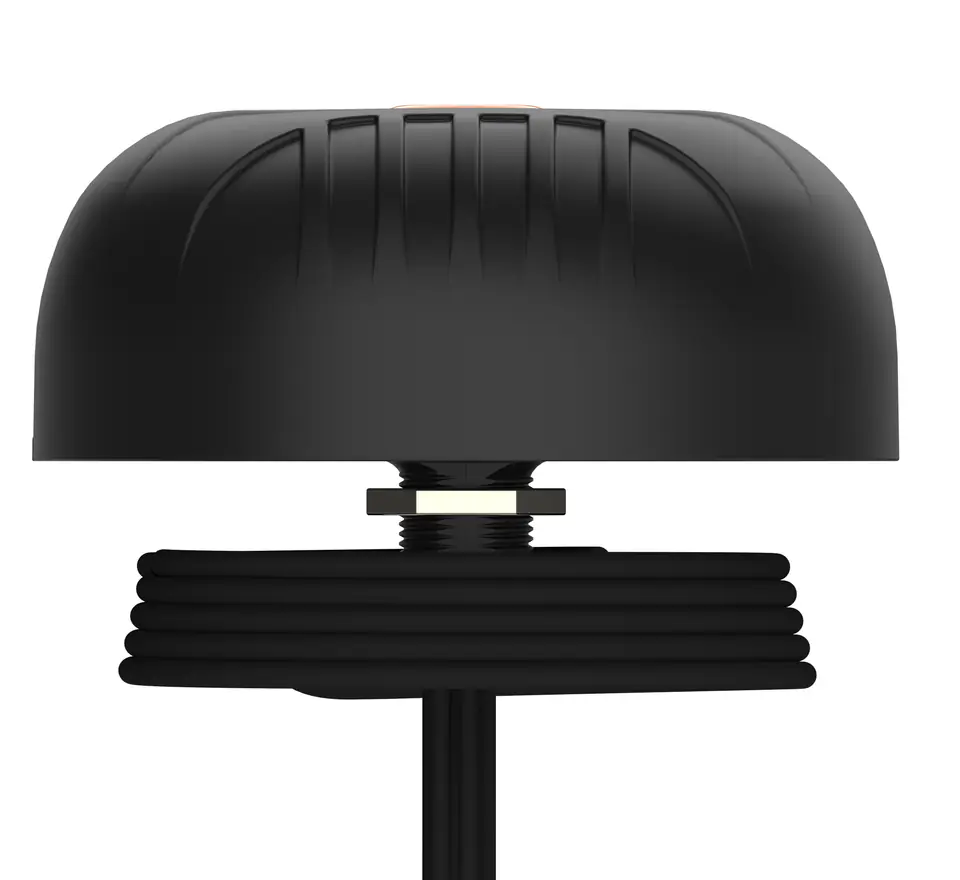

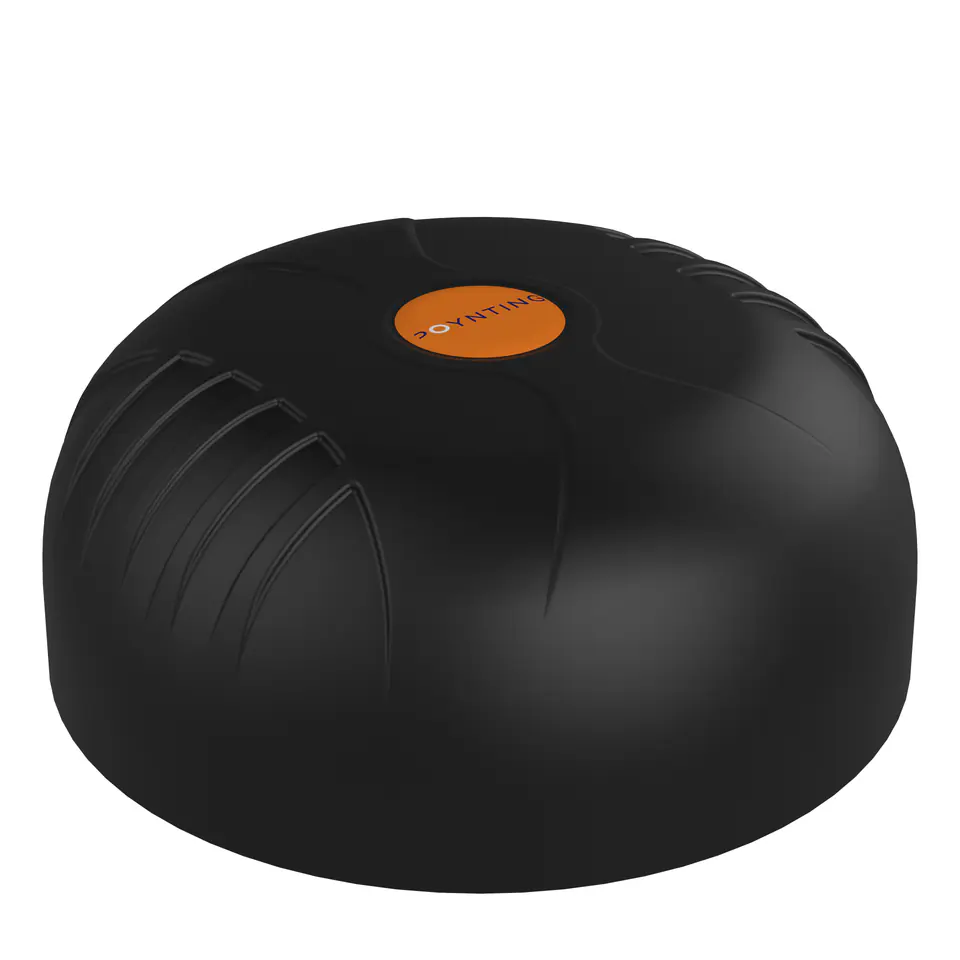

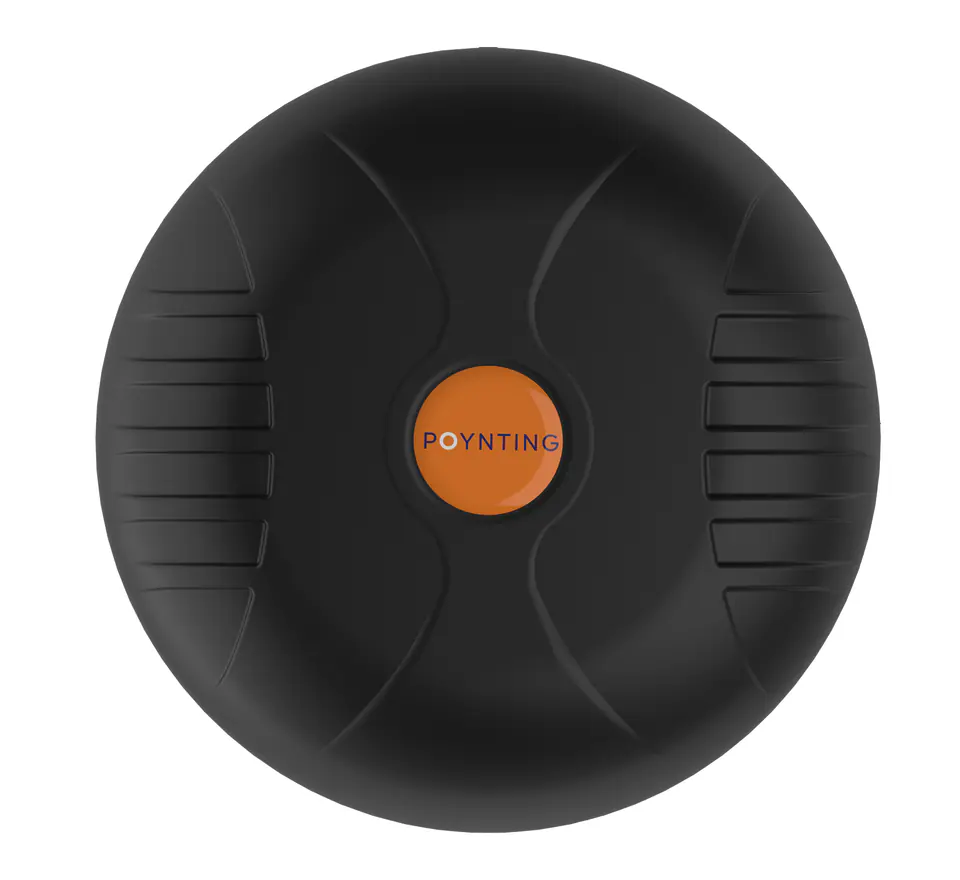

Szerokopasmowa antena samochodowa 4w1 Poynting MIMO-4-4 4X4 LTE (MIMO) 6 dBi
MIMO-4-4 to wysokowydajna antena wieloczęstotliwościowa 4 w 1 z czterema antenami komórkowymi w jednej obudowie. Cztery anteny komórkowe MIMO oferują zasięg szerokopasmowy od 617 do 6000 MHz, obejmujący współczesne pasma LTE/4G i 5G, co pozwala na przyszłościowe wdrożenia. Ultraszerokopasmowa wydajność anten komórkowych pozwala na ich stosowanie u różnych operatorów i w różnych technologiach oraz jest gotowa na przyszłe technologie komórkowe do 6 GHz w zastosowaniach 5G. MIMO-4-4 przewyższa wydajność większości konkurentów dzięki dbałości o konstrukcję tej anteny o wysokiej wydajności. Wzory promieniowania wszystkich elementów promieniujących zapewniają doskonałą równowagę pomiędzy dookólnością, różnorodnością wzorców i dobrymi właściwościami promieniowania na pożądanej wysokości. Jest to ważne kryterium dla rynku transportowego i morskiego, dla którego antena została specjalnie zaprojektowana. Główne zastosowania dotyczą pojazdów użytkowych/przemysłowych, statków, M2M i innych systemów IoT wykorzystujących szeroką gamę technologii radiowych, zachowując jednocześnie przyszłość w szerokim paśmie częstotliwości.
Cechy produktu
- Ultraszerokopasmowe działanie od 617 do 6000 MHz dla sieci komórkowych
- Zawiera 4 anteny komórkowe
- Niezwykle wytrzymała konstrukcja mechaniczna zapewniająca stopień ochrony IP 69K
- Niezależny od płaszczyzny podłoża; konstrukcja anteny z wewnętrznym uziemieniem

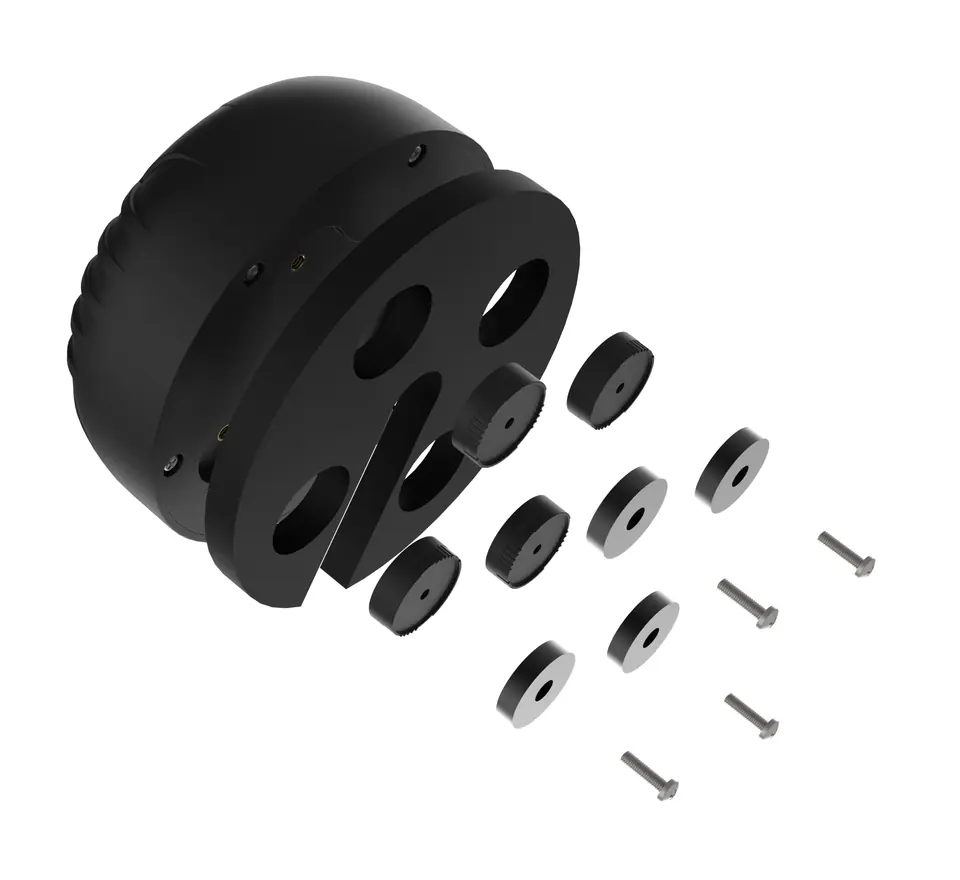

- Dostępnych jest wiele opcji montażu ułatwiających instalację
Zastosowanie anteny
- Transport szerokopasmowy, automatyzacja i telemetria dla autobusów, pojazdów użytkowych, ciężarówek i pojazdów bezpieczeństwa publicznego
- Automatyka fabryk przemysłowych, maszyny robotyczne i inne systemy telemetryczne M2M
- Rolnictwo i automatyzacja rolnictwa, np. M2M i IoT
- Szerokopasmowa dystrybucja sieci komórkowej do sieci Wi-Fi dla statków/łodzi
- Komunikacja, telemetria i automatyzacja pojazdów i maszyn górniczych (M2M i IoT)

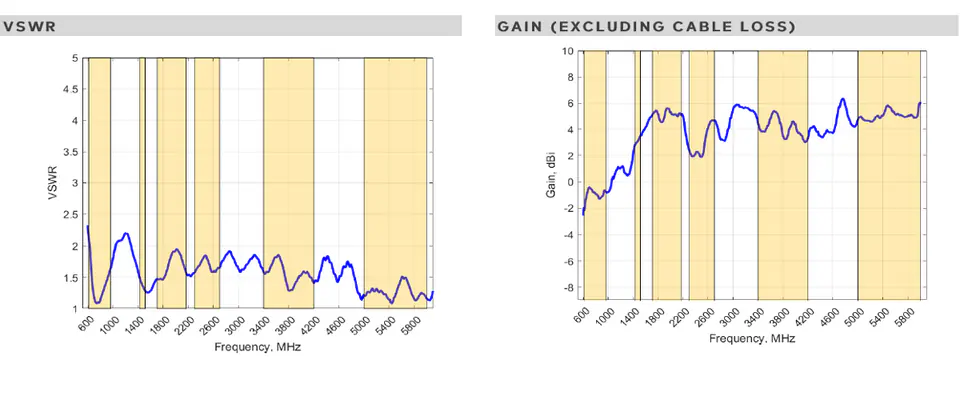

Wykresy wydajności anteny
Współczynnik fali napięcia (VSWR)*
VSWR jest miarą tego, jak wydajnie moc o częstotliwości radiowej jest przesyłana ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie przesyłane jest 100% energii, co odpowiada współczynnikowi VSWR 1:1.
MIMO-4-4 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR <2:1.
*VSWR mierzone z 2-metrowym kablem o niskiej stratności.
Wzmocnienie w dBi
6 dBi to szczytowe wzmocnienie we wszystkich pasmach od 617 do 6000 MHz
Wzmocnienie przy 617 – 960 MHz: -0,5 dBi
Wzmocnienie przy 1427 – 1517 MHz: 3,5 dBi
Wzmocnienie przy 1710 – 2700 MHz: 5,5 dBi
Wzmocnienie przy 3400 – 4200 MHz: 5,5 dBi
Wzmocnienie przy 5000 – 6000 MHz: 6 dBi
*Zysk anteny mierzony za pomocą standardowej anteny ustawionej na polaryzację na płaszczyźnie uziemienia 600 mm.

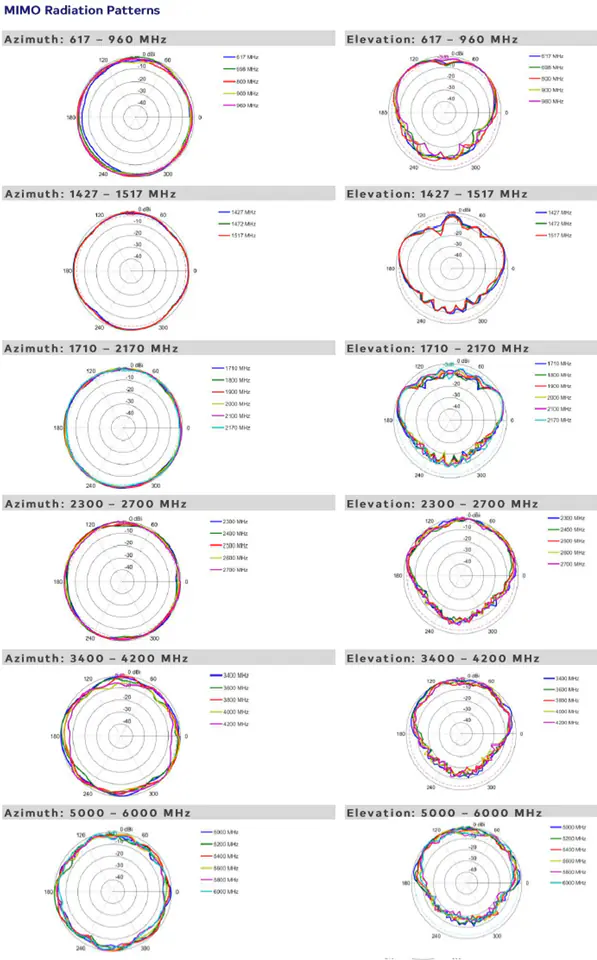

Wzorce promieniowania

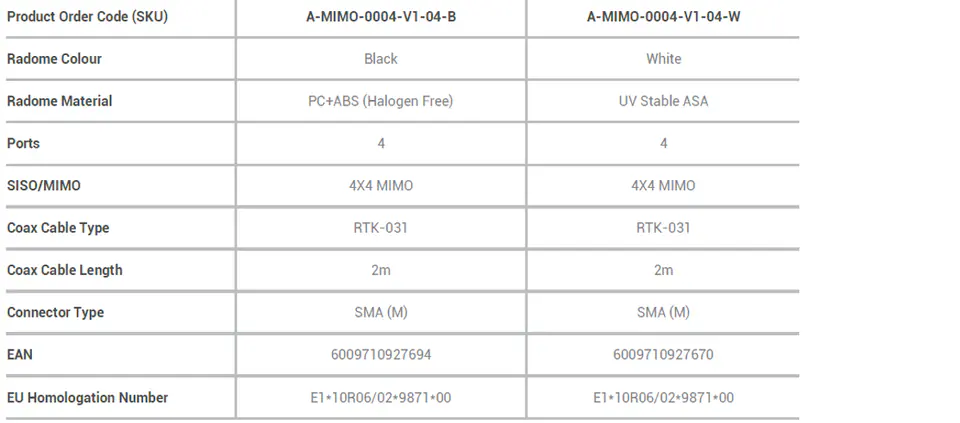

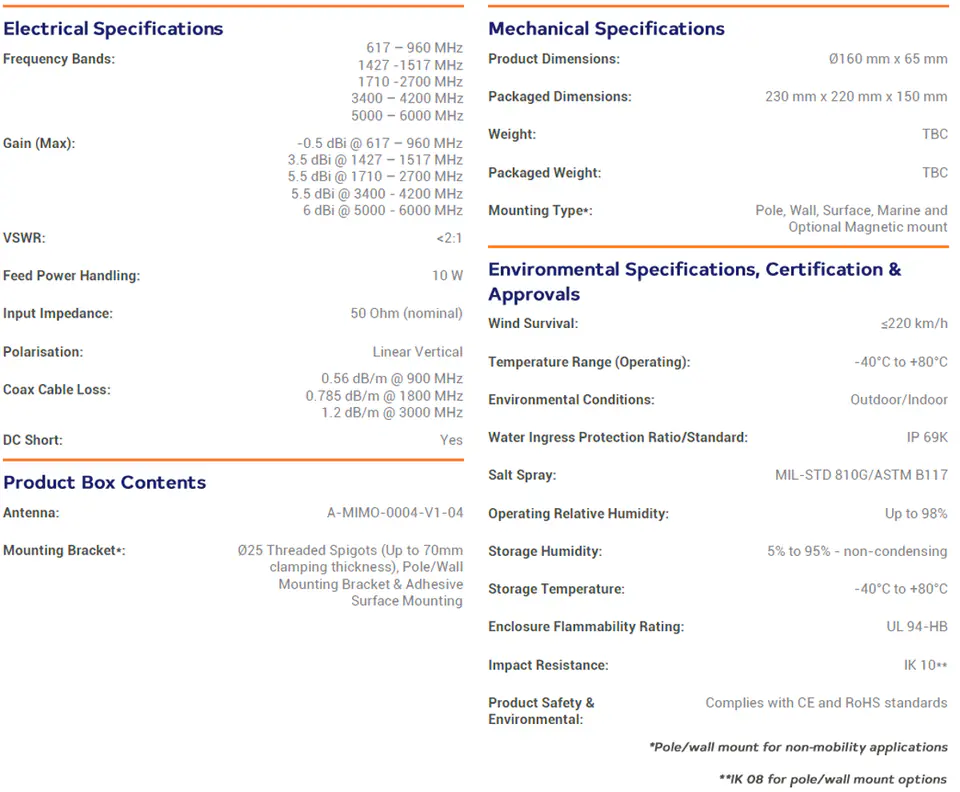

Specyfikacja techniczna
Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
