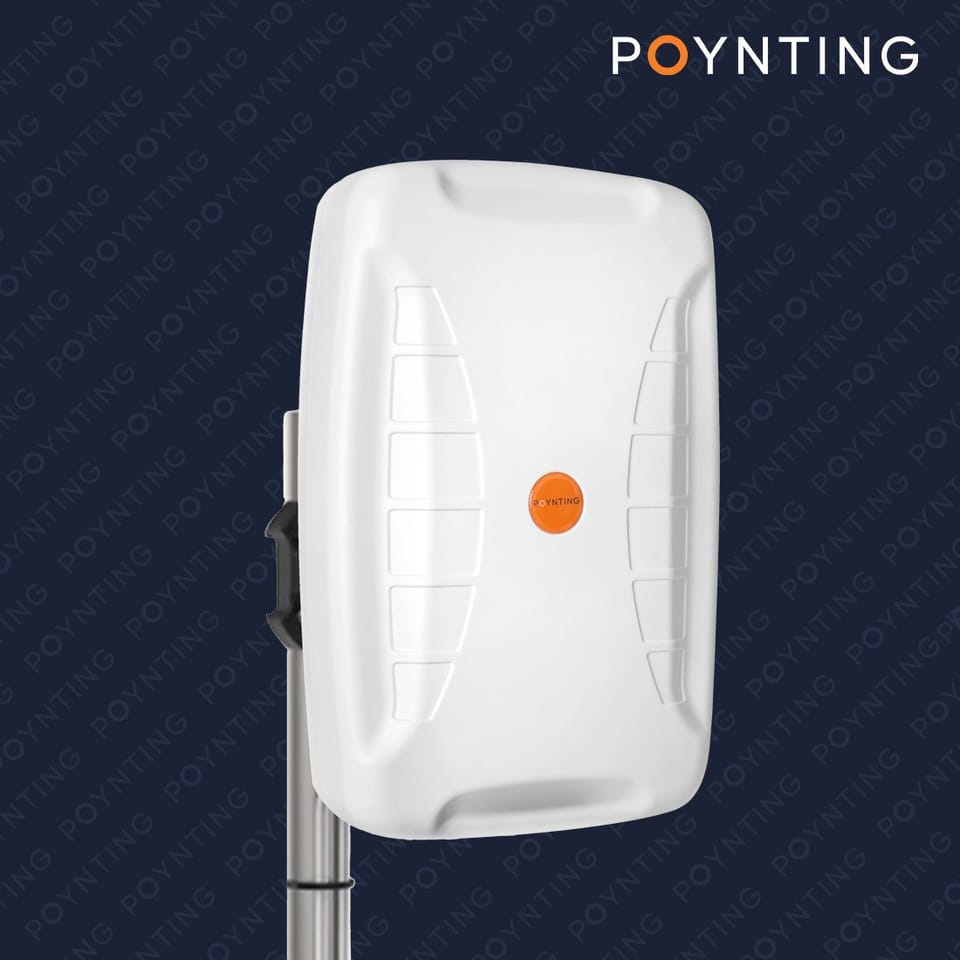

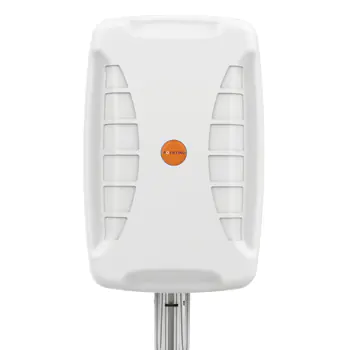

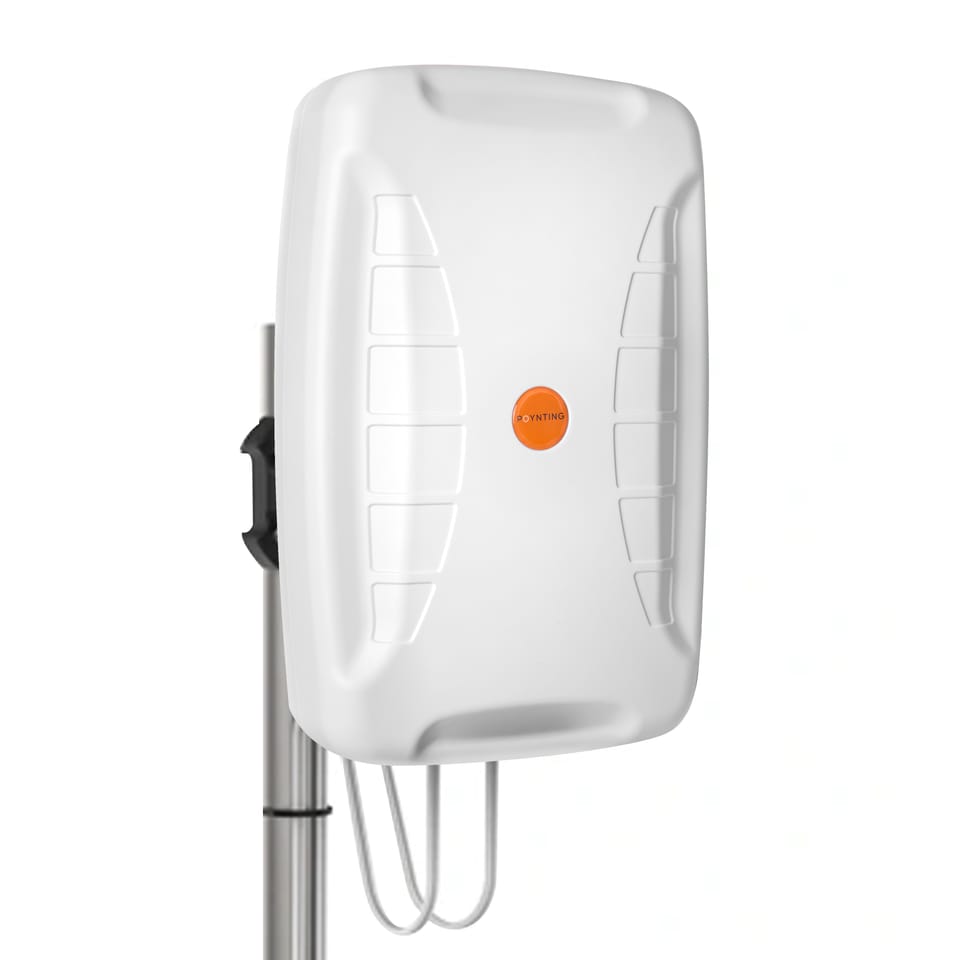

Antena panelowa Poynting XPOL-24-V1-01 4x4 SMA 5m

Kierunkowa antena Poynting XPOL-24-V1-01 (4x4 MIMO) 11 dBi | kabel z wtykiem SMA, 5m

XPOL-24 rozszerza bardzo popularny zakres anten Poynting z polaryzacją krzyżową (XPOL). XPOL-24 to nasze pierwsze jednokierunkowe pasma 4x4 MIMO 5G/LTE o wyjątkowej wydajności. Wynika to z zastosowania zaawansowanej technologii metamateriałów, wykorzystujących sztuczny przewodnik magnetyczny (AMC) i nową zarejestrowaną/opatentowaną konfigurację, która zapewnia wyjątkową poprawę przepustowości i wzmocnienia. Charakterystyki promieniowania tej anteny są wyjątkowo dobrze kontrolowane, co dodatkowo zwiększa wyjątkową wydajność anteny. XPOL-24 oferuje szerokopasmowe pokrycie częstotliwości od 617 do 4200 MHz, ze szczytowym wzmocnieniem 11dBi w pasmach pracy. Antena wyjątkowo dobrze sprawdza się w pasmach częstotliwości: 617 – 960 MHz, 1710 – 2170 MHz, 2300 – 2700 MHz i 3400 – 4200 MHz. Wyjątkowa wydajność szerokopasmowa jest ważnym czynnikiem dla technologii 5G/LTE, ponieważ technologie te opierają się na funkcjach takich jak Carrier Aggregation (CA), aby zapewnić najlepszy możliwy odbiór i przepustowość w wielu pasmach częstotliwości jednocześnie. To sprawia, że XPOL-24 jest idealnym rozwiązaniem dla obecnych i przyszłych wdrożeń anten 5G/LTE.

Cechy produktu

- X-Polarised 4x4 MIMO dla obecnych i przyszłych technologii

- Zasięg szerokopasmowy o wyjątkowej wydajności

- Działa od 617 do 4200 MHz ze wzmocnieniem 11dBi

- Stała wydajność łącza szerokopasmowego

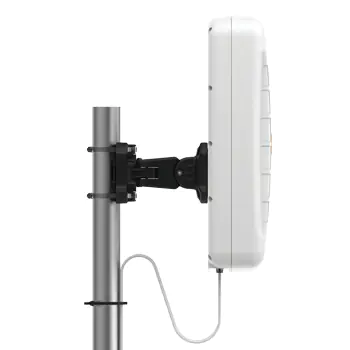

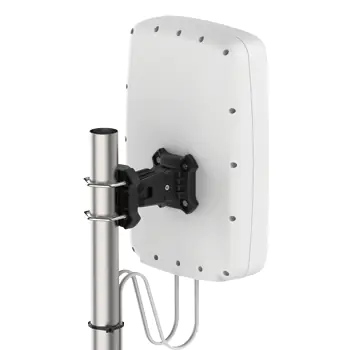

- Różne opcje montażu ułatwiające instalację (na ścianie lub słupie)

- Wodoodporność i wodoodporność (IP65)

- dodatkowy kabel z wtykiem SMA, 5m Zastosowanie anteny

- Antena zewnętrzna do stałego dostępu bezprzewodowego (FWA)

- Łączność z Internetem LTE/5G dla konsumentów

- Wdrożenia przemysłowe i komercyjne LTE/5G

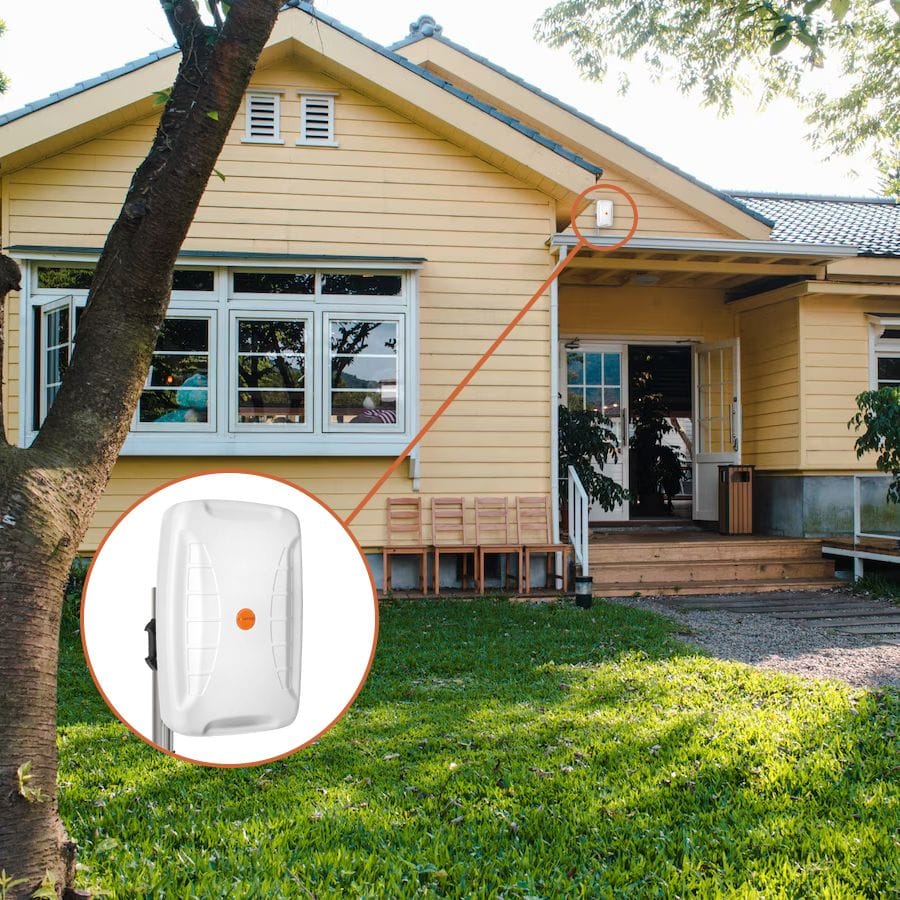

- Poprawa odbioru w miejskich i wiejskich gospodarstwach domowych

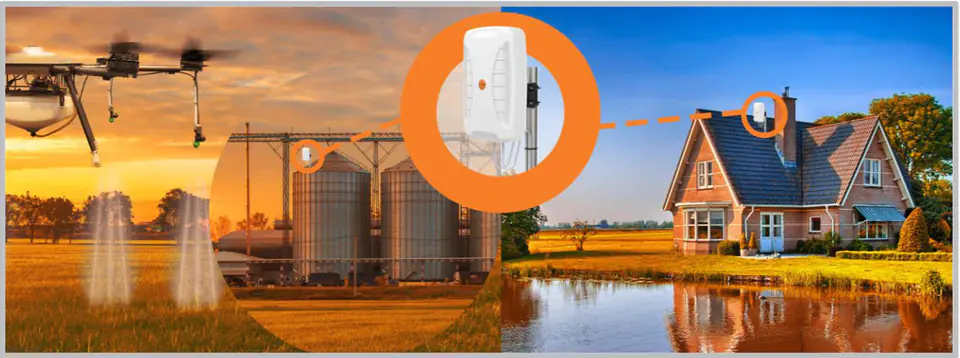

- Dystrybucja danych LTE/5G dla rolnictwa i rolnictwa

- Dostęp do telemetrii energii, energii i wody

- Systemy komunikacji naftowo-gazowej

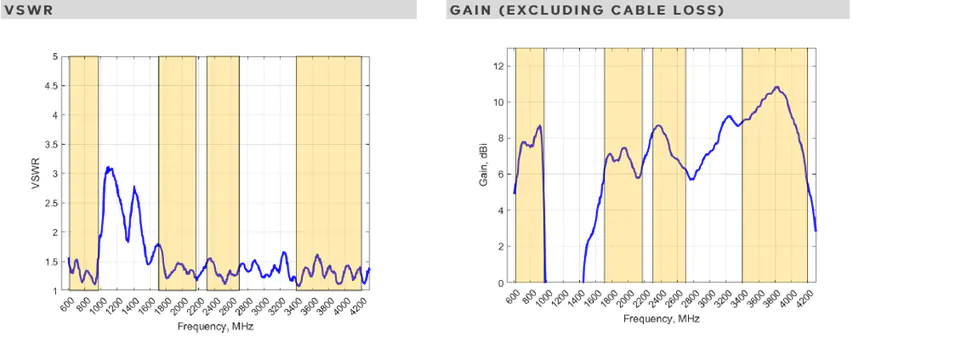

- Wzmacniacze i wzmacniacze zwiększające zasięg Współczynnik fali napięcia (VSWR)*

VSWR jest miarą tego, jak wydajnie moc o częstotliwości radiowej jest przesyłana ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie przesyłane jest 100% energii, co odpowiada VSWR 1:1. XPOL-24 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR 2:1.

Wzmocnienie w dBi

11 dBi to szczytowe wzmocnienie we wszystkich pasmach od 617 do 4200 MHz

- Zysk przy 617 – 960 MHz: 8,5 dBi

- Zysk @ 1710 – 2700 MHz: 8,5 dBi

- Zysk @ 3400 – 4200 MHz: 11dBi

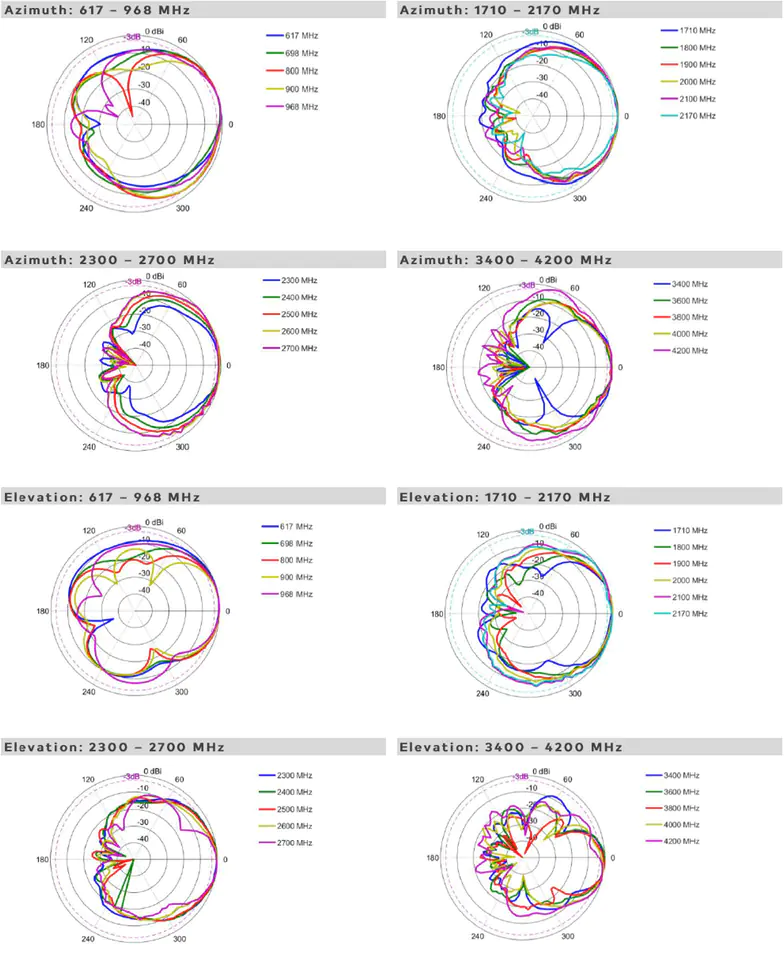

*Wzmocnienie anteny mierzone ze standardową anteną wyrównaną do polaryzacji Wzorce promieniowania

Warianty antenyCECHYXPOL-24-V1-01XPOL-24-V1-02Porty44SISO / MIMO4x4 MIMO4x4 MIMOTyp kabla koncentrycznego2 x Twin HDF 195Nie dotyczyDługość kabla5 mNie dotyczyTyp złączaSMA (M)N-Type (F)Waga produktu3,165 kg2,565 kgWaga z opakowaniem4,375 kg3,875 kgEAN60097109246936009710925003

Specyfikacja technicznaSpecyfikacje elektrycznePasmo częstotliwości: 617 – 960 MHz, 1710 - 2700 MHz, 3400 - 3800 MHzWzmocnienie (max): 8.5 dBi @ 617–960 MHz, 8.5 dBi @ 1710–2700 MHz, 11 dBi @ 3400–4200 MHzVSWR: Moc zasilania: 10 WImpedancja wejściowa: 50 Ohm (nominalna)Polaryzacja: Komórka 1: Pionowa i pozioma, Komórka 2: ±45°Straty kabla koncentrycznego: 0.385 dB/m @ 900 MHz, 0.565 dB/m @ 1800 MHz,0.666 dB/m @ 2400 MHz, 0.788 dB/m @ 3000 MHzPrzejście DC: TakSpecyfikacje środowiskowe, certyfikaty i atestyOdporność na wiatr: ≤160 km/hZakres temperatury (praca): od -40°C do +80°CWarunki środowiskowe: Zewnątrz / WewnątrzWodoodporność: IP 65Odporność na sól: MIL-STD 810G/ASTM B117Wilgotność robocza: Do 98%Wilgotność przechowywania: 5% do 95%, brak kondensacjiTemperatura przechowywania: od -40°C do +80°CKlasa palności obudowy: UL 94-HBOdporność na uderzenia: IK 08Bezpieczeństwo produktu i środowiskowe: Zgodne z CE i RoHSSpecyfikacje mechaniczneWymiary produktu: 290 mm x 444 mm x 110 mm (bez uchwytu)Wymiary opakowania: 510 mm x 420 mm x 120 mm (dla obu modeli)Materiał obudowy: UV Stabilizowany ASAKolor obudowy: Biały błyszczący (Pantone P 179-C)Typ montażu: Montaż na ścianie i słupieZawartość opakowania produktuAntena: A-XPOL-0024-V1, uchwyt do montażu na słupie i ścianie
