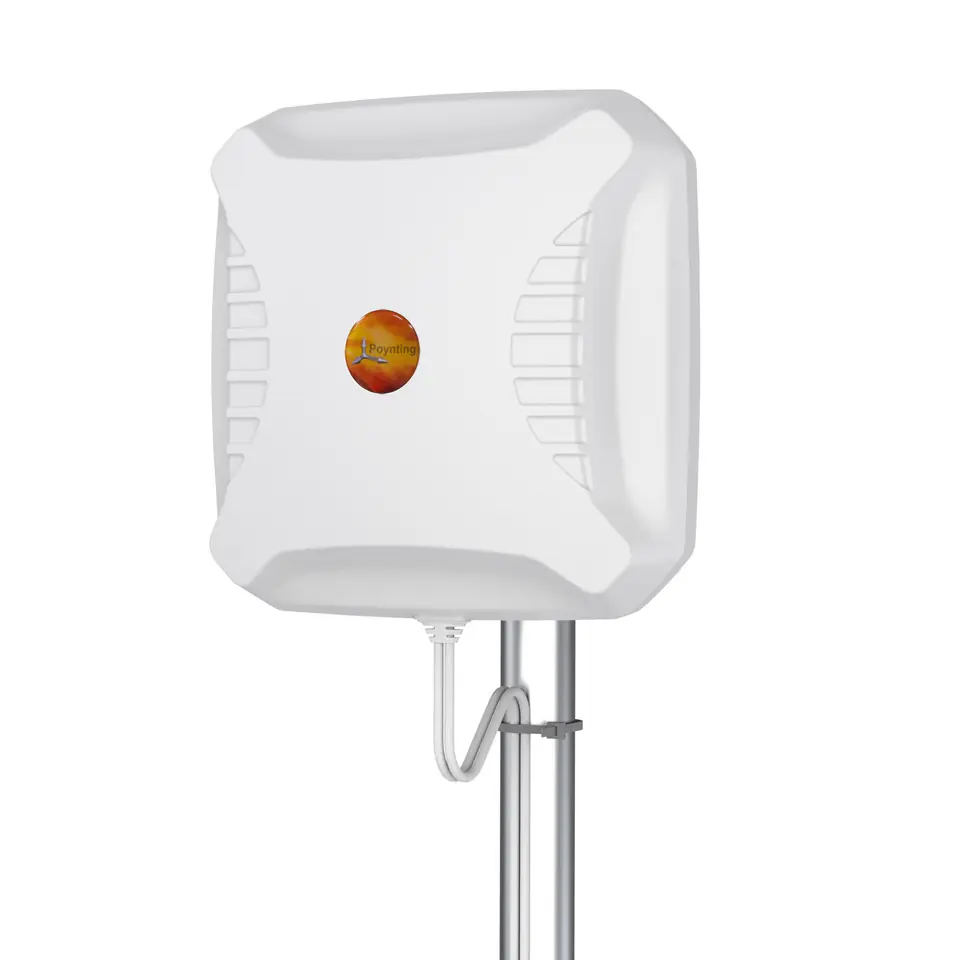

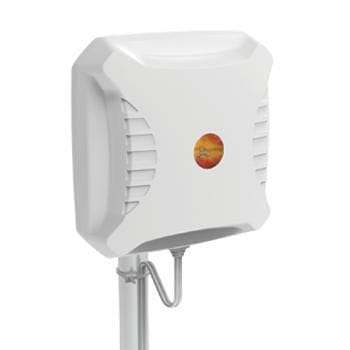

Antena panelowa Poynting XPOL-2-5G-02 typ N 11dBi

953,60 zł
Wysyłka z magazynu: ⁨D3⁩
Przewidywana wysyłka: Mon, Nov 25 - Tue, Nov 26
14 dni na zwrotBez podawania przyczyny
Dostępność:
duża ilość
Producent:
POYNTING
Kod produktu:
6009710920107

Kierunkowa antena Poynting XPOL-2-5G-02 (2x2 MIMO) 11 dBi | brak kabla, gniazdo N



XPOL-2-5G to trzecia generacja anten Poynting z seri z polaryzacją krzyżową. Obudowa anteny faktycznie wygląda tak samo jak druga generacja, ale została całkowicie przeprojektowana od wewnątrz. Wykorzystano zaawansowaną technologię metamateriałów, wykorzystując sztuczne przewodniki magnetyczne (AMC) i nową zarejestrowaną / zgłoszoną do opatentowania konfigurację radiatora, która okazuje się zapewniać wyjątkową poprawę przepustowości i wzmocnienia sygnału. Charakterystyka promieniowania tej anteny jest wyjątkowo dobrze kontrolowana, co dodatkowo zwiększa wydajność anteny. Antena XPOL-2-5G zawiera nowsze pasma 3400-3800 MHz oraz 690-960 MHz, dedykowane dla 2G, 3G, 4G i 5G. Antena działa wyjątkowo dobrze w następujących pasmach częstotliwości: 698–960 MHz, 1700–2700 MHz, 2300–2400 MHz (WiFi) i 3400–3800 MHz. Oprócz nowych pasm, wzmocnienie w zakresie 1700 MHz i 2,7 GHz jest o około 3 dB wyższe niż w przypadku poprzednika w tych samych pasmach częstotliwości! Już antena drugiej generacji przewyższała większość konkurentów w tych pasmach, więc ta znaczna poprawa wzmocnienia pokazuje zalety nowych, zaawansowanych materiałów i nowatorskiej konstrukcji chłodnicy i radiatora. Tak więc, jeśli to był samochód, zainstalowaliśmy całkowicie nowy silnik technologiczny o dwukrotnie większej mocy pod maską - może wyglądać tak samo, ale poczekaj, aż włączysz zapłon!

Cechy produktu

- Ultraszerokopasmowy zakres pracy od 698 do 960 MHz, od 1710 do 2700 MHz oraz od 3400 do 3800 MHz;

- Przemyślane, zdekorelowane anteny zapewniają doskonałą wydajność MIMO w pasmach komórkowych;

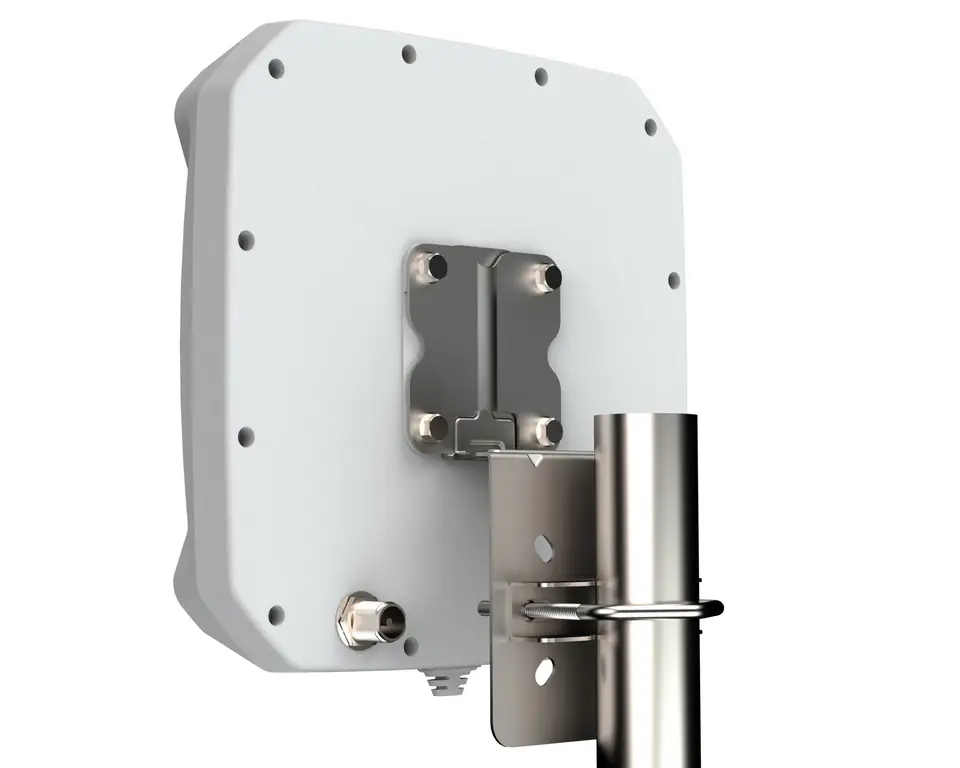

- Możliwość montażu w oknie, na ścianie lub słupie, lekka waga i wytrzymała obudowa;

- Staranna konstrukcja mechaniczna zapewnia wytrzymałość, odporność na korozję, wodę i pył (IP 65);

- Praca w standardzie 2x2 MIMO;

- Dostępna w trzech wariantach: kabel SMA 5m, kabel SMA 10m oraz gniazdo N;

- Zastosowano najnowsze metamateriały dla zwiększenia wydajności i odporności. Zastosowanie anteny

- Tereny miejskie i podmiejskie;

- Rezydencje prywatne, małe i średnie firmy lokalne;

- Małe biura i gabinety na poziomie "0" lub "-1";

- Tam, gdzie zasięg jest na poziomie słabym średniowystarczającym;

- W rolnictwie i agroturystyce;

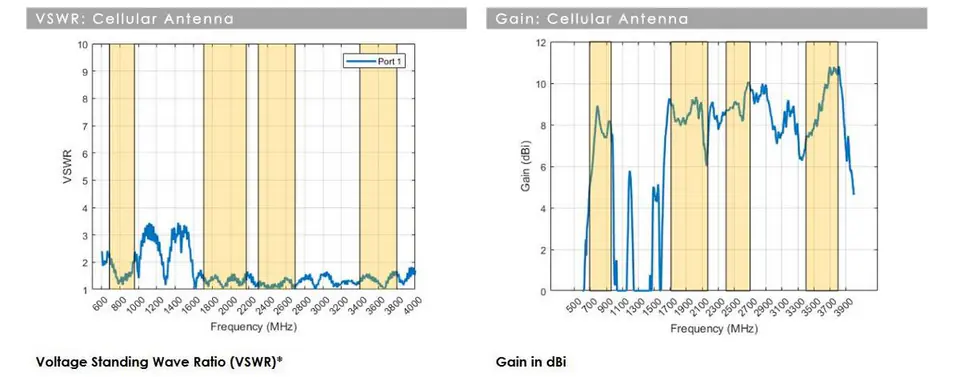

- Przy przemyśle paliwowym, gazowniczym. Współczynnik fali napięcia (VSWR)*

VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1.

Mierzone przy długości przewodu około 2m. Wykresy wydajności anteny

Wzmocnienie w dBi

11 dBi to wzmocnienie szczytowe dla wszystkich pasm od 698 do 3800 Mhz: powyższy wykres z prawej strony obrazuje wzmocnienie w każdym z zakresów pracy.

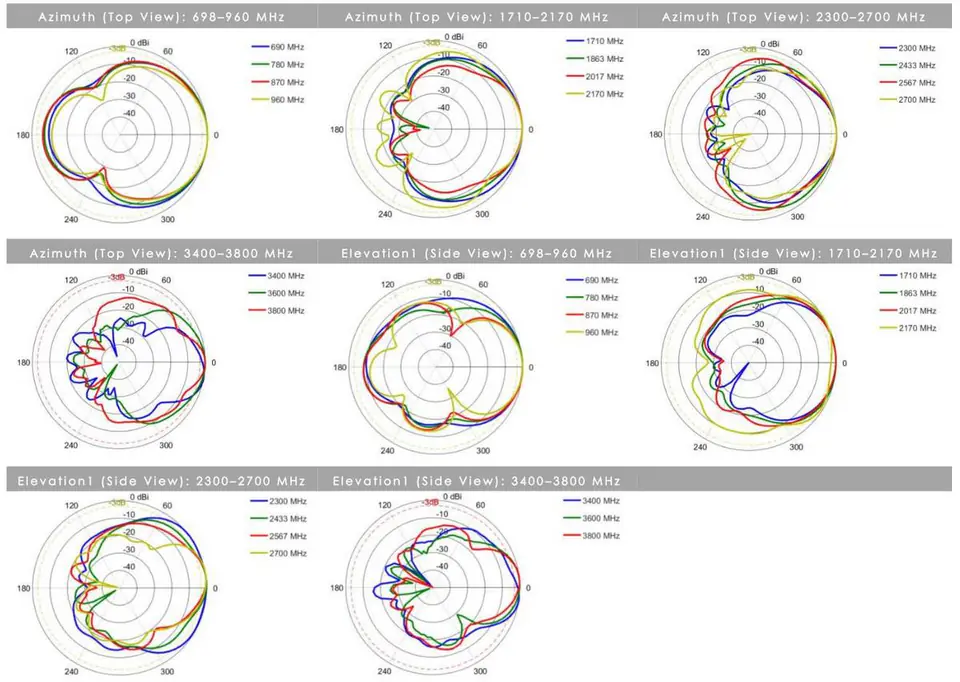

Wzorce promieniowania

Warianty antenyCECHYA-XPOL-0002-V3-01A-XPOL-0002-V3-02A-XPOL-0002-V3-03Typ kabla koncentrycznegoTwin HDF 195Nie dotyczyTwin HDF 195Długość kabla5 mNie dotyczy10mTyp złączaSMA (M)N-Type (F)SMA (M)Waga produktu1,55 kg1,43 kg1,73kgWaga z opakowaniem1,98 kg1,86 kg2,16 kgEAN600988091575060097109201076009710920121

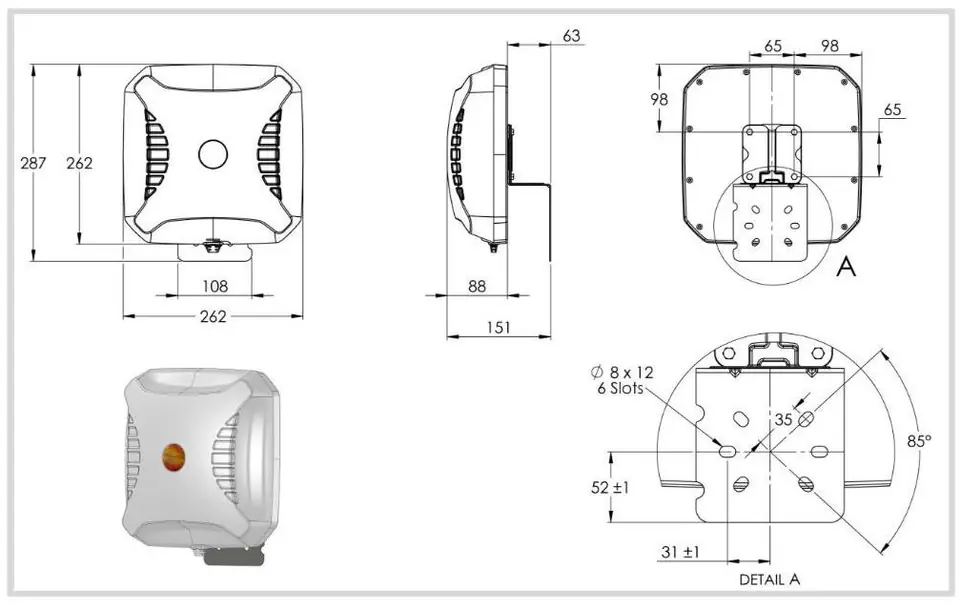

Specyfikacja technicznaSpecyfikacje elektrycznePasmo częstotliwości: 698 – 960 MHz, 1710 - 2700 MHz, 3400 - 3800 MHzWzmocnienie (max): 8.5 dBi @ 617–960 MHz, 8.5 dBi @ 1710–2700 MHz, 11 dBi @ 3400–4200 MHzVSWR: Moc zasilania: 20 WPoaryzacja: ±45°Impedancja wejściowa: 50 Ohm (nominalna)Straty kabla koncentrycznego: 0.362 dB/m @ 900 MHz, 0.514 dB/m @ 1800 MHz,0.533 dB/m @ 2400 MHz, 0.603 dB/m @ 3000 MHzPrzejście DC: TakSpecyfikacje środowiskowe, certyfikaty i atestyOdporność na wiatr: sama antena: ≤250, z uchwytem ≤150 km/hZakres temperatury (praca): od -40°C do +80°CWarunki środowiskowe: Zewnątrz / WewnątrzWodoodporność: IP 65Odporność na sól: MIL-STD 810F/ASTM B117Wilgotność robocza: Do 98%Wilgotność przechowywania: 5% do 95%, brak kondensacjiTemperatura przechowywania: od -40°C do +80°CKlasa palności obudowy: UL 94-HBOdporność na uderzenia: IK 08Bezpieczeństwo produktu i środowiskowe: Zgodne z CE i RoHSSpecyfikacje mechaniczneWymiary produktu: 290 mm x 265 mm x 155 mmWymiary opakowania: 375 mm x 270 mm x 100 mmMateriał obudowy: UV Stabilizowany ASAKolor obudowy: Biały (Pantone P 179-1 C)Typ montażu: Montaż na ścianie i słupieZawartość opakowania produktuAntena: A-XPOL-0002-V3, uchwyt w kształcie litery Z

Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne i zdjęcia nie zawierają uchybień lub błędów, które nie mogą jednak być podstawą do roszczeń.
