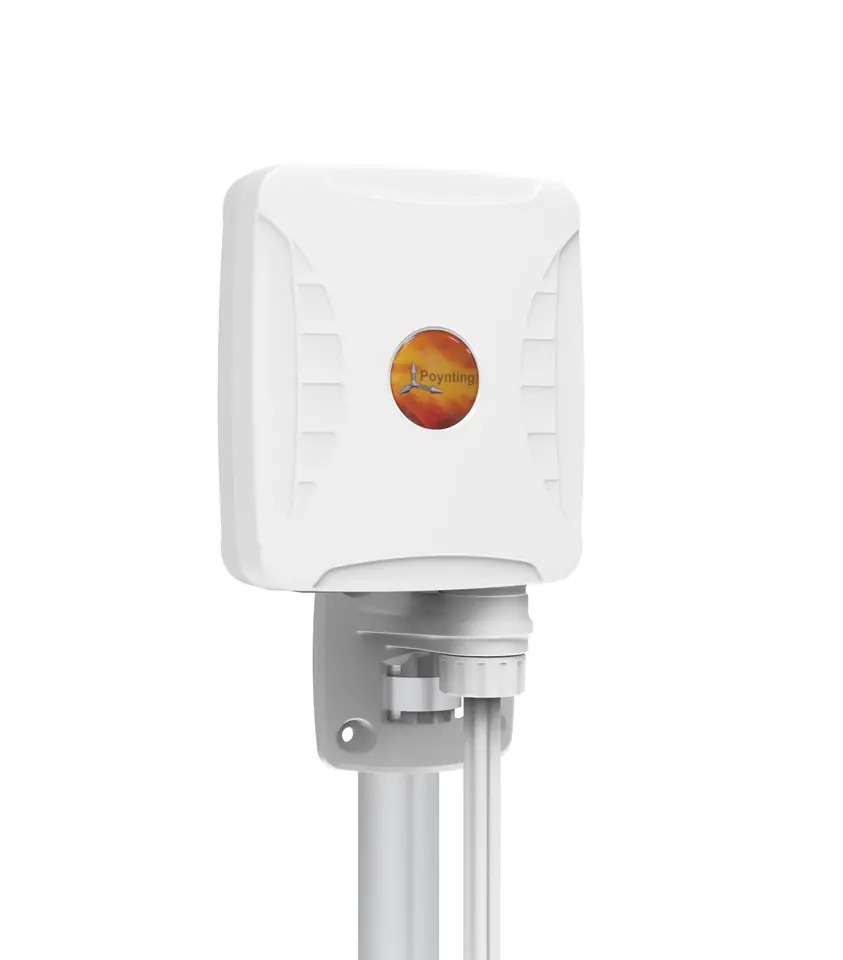

Szerokopasmowa antena dookólna Poynting XPOL-1-5G-41 (4x4 MIMO) 3 dBi
XPOL-1-5G to druga generacja anteny XPOL-1 Poynting, 2x2 MIMO z polaryzacją krzyżową (XPOL). W zależności od potrzeb użytkownika dostępna jest też wersja 4X4 MIMO. Antena została całkowicie przeprojektowana w stosunku do poprzedniej generacji z całkowicie nową obudową i konstrukcją. Antena zawiera teraz nowsze pasma 3400-3800 MHz, a także pożądane niższe pasmo od 690 MHz, którego nie zawierała poprzednia wersja. Jest ono odpowiednie dla 2G, 3G, 4G i 5G. Antena działa wyjątkowo dobrze w następujących pasmach częstotliwości: 698–960 MHz, 1700–2700 MHz i 3400–3800 MHz, ze szczytowym wzmocnieniem 3 dBi w pasmach pracy. Charakterystyka promieniowania tej anteny jest wielokierunkowa i bardzo dobrze kontrolowana, co dodatkowo zwiększa wydajność anteny. To sprawia, że antena jest idealna do większości zastosowań, takich jak obszary miejskie, wiejskie, rolnicze i komercyjne, aby osiągnąć jak najlepsze pokrycie na dużym obszarze. Solidna konstrukcja obudowy sprawia, że antena jest odporna na warunki atmosferyczne, kurz i akty wandalizmu oraz zapewnia jej stopień ochrony IP65, odpowiedni do trudnych warunków.
Cechy produktu
- Ultraszerokopasmowy zakres pracy od 698 do 960 MHz, od 1710 do 2700 MHz oraz od 3400 do 3800 MHz;
- Przemyślane, zdekorelowane anteny zapewniają doskonałą wydajność MIMO w pasmach komórkowych;

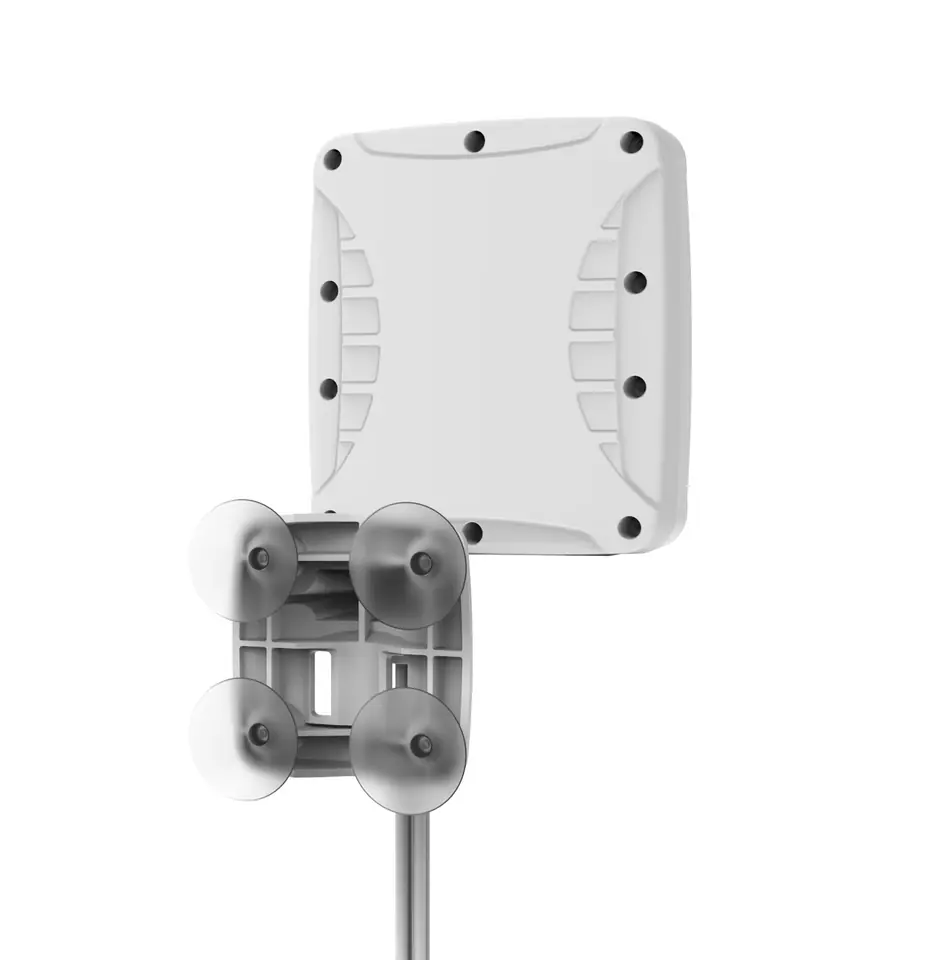

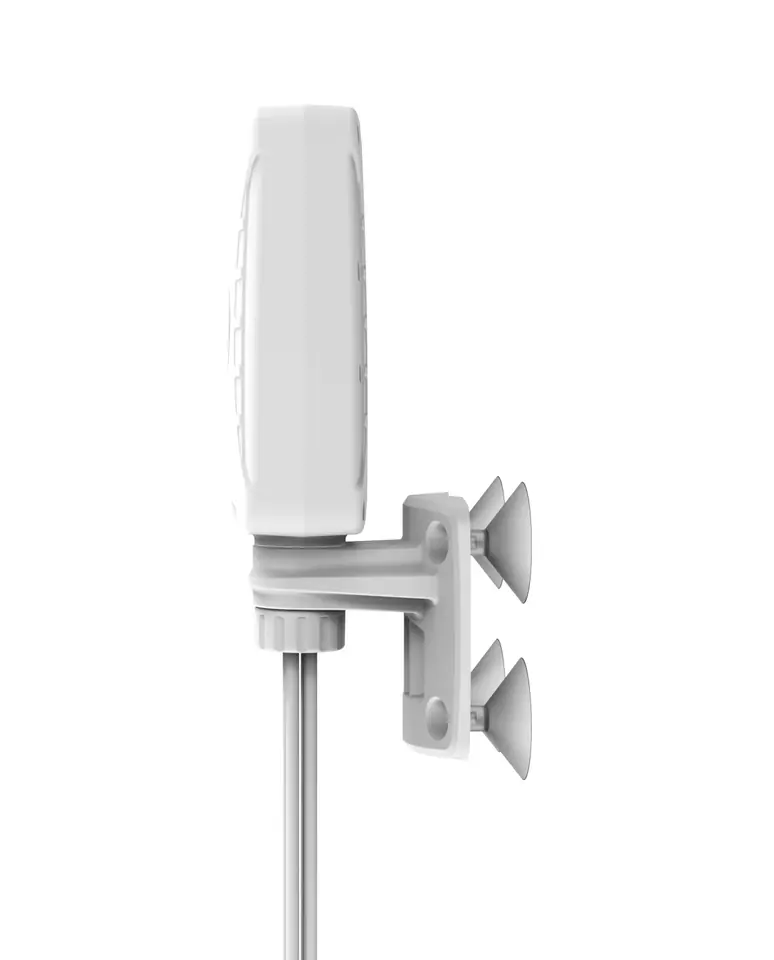

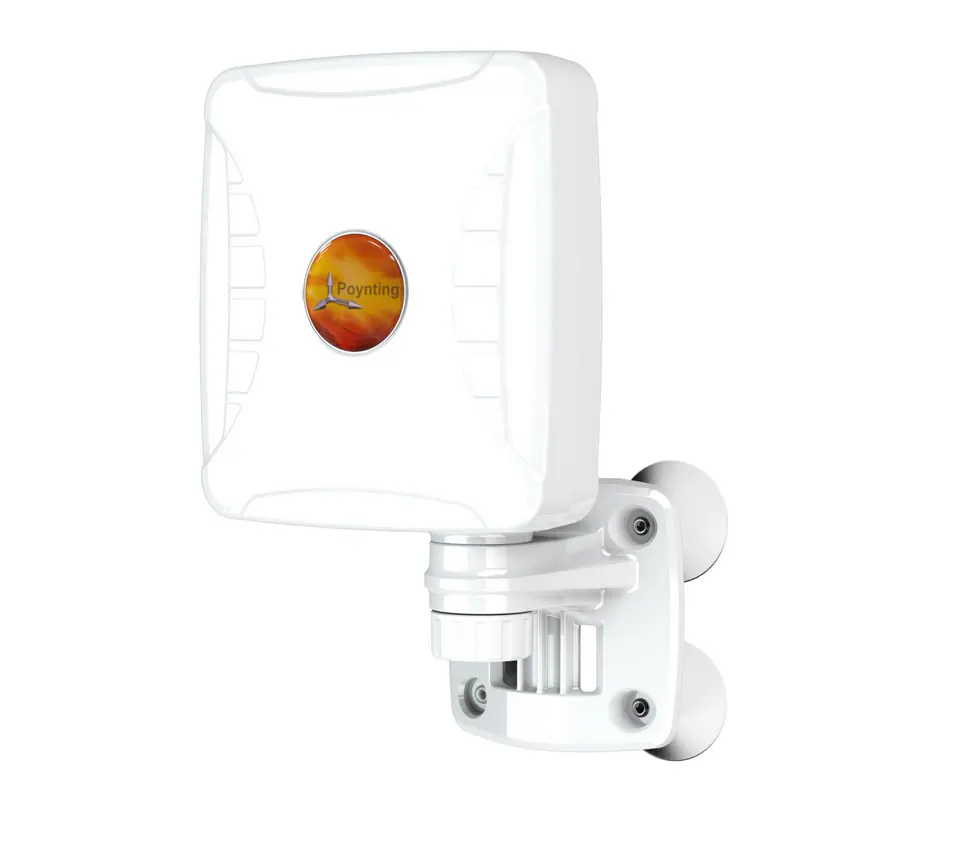

- Możliwość montażu w oknie, na ścianie lub słupie, lekka waga i wytrzymała obudowa;
- Staranna konstrukcja mechaniczna zapewnia wytrzymałość, odporność na korozję, wodę i pył (IP 65);
- Dostępna w dwóch wersjach: 2x2 MIMO oraz 4x4 MIMO. Zastosowanie anteny

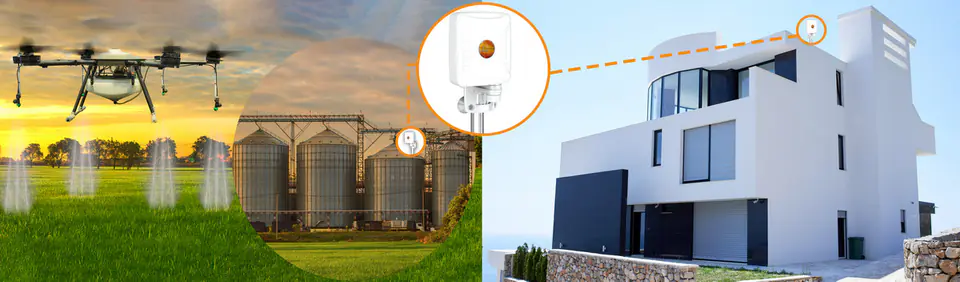

- Tereny miejskie i podmiejskie;

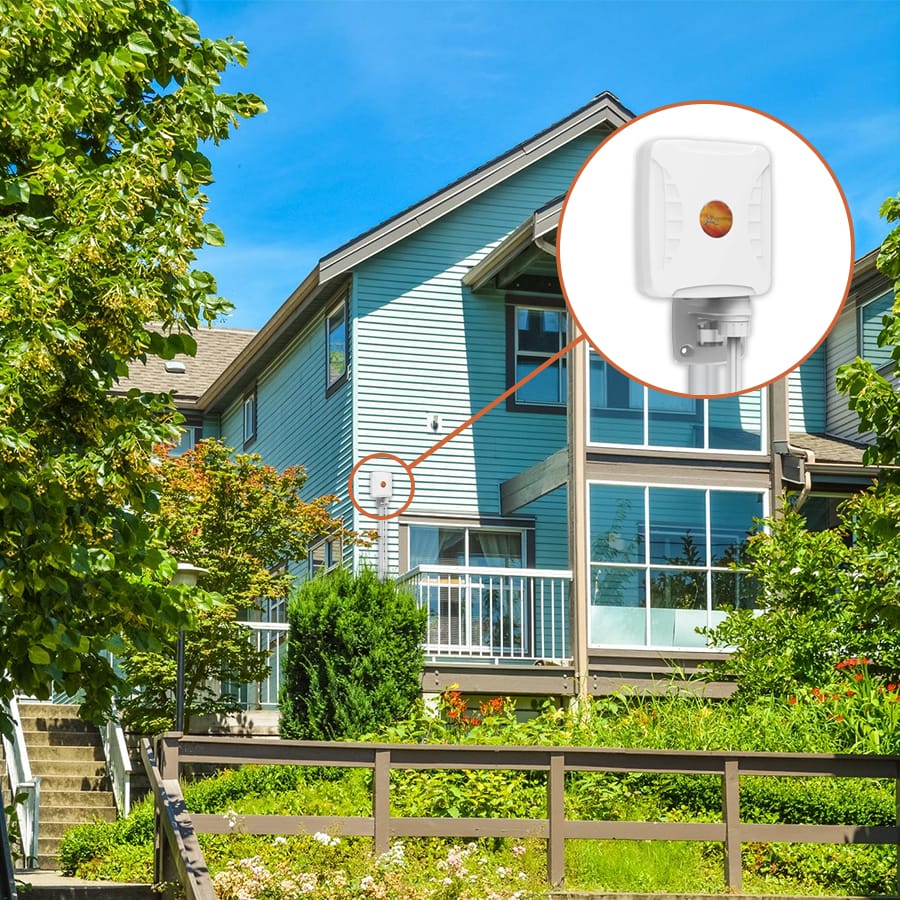

- Rezydencje prywatne, małe i średnie firmy lokalne;
- Małe biura i gabinety na poziomie "0" lub "-1";
- Tam, gdzie zasięg jest na poziomie słabym średniowystarczającym;
- W rolnictwie i agroturystyce;

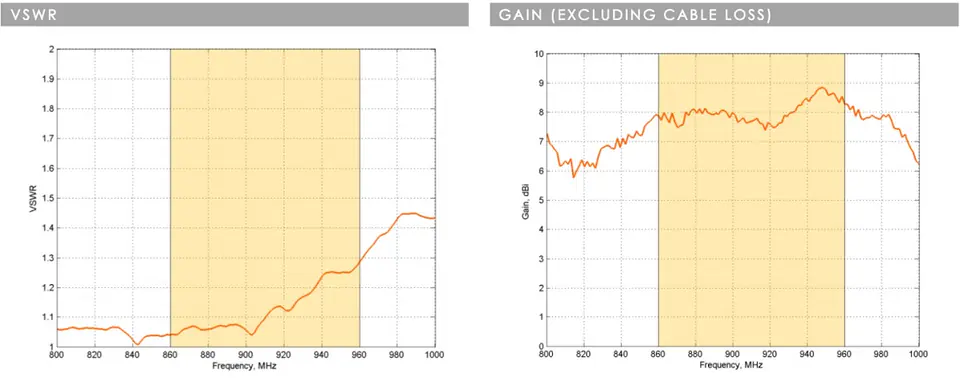

- Przy przemyśle paliwowym, gazowniczym. Współczynnik fali napięcia (VSWR)*
VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1. Mierzone przy długości przewodu około 2m.
Wzmocnienie w dBi
3 dBi to wzmocnienie szczytowe dla wszystkich pasm od 698 do 3800 Mhz: powyższy wykres z prawej strony obrazuje wzmocnienie w każdym z zakresów pracy.

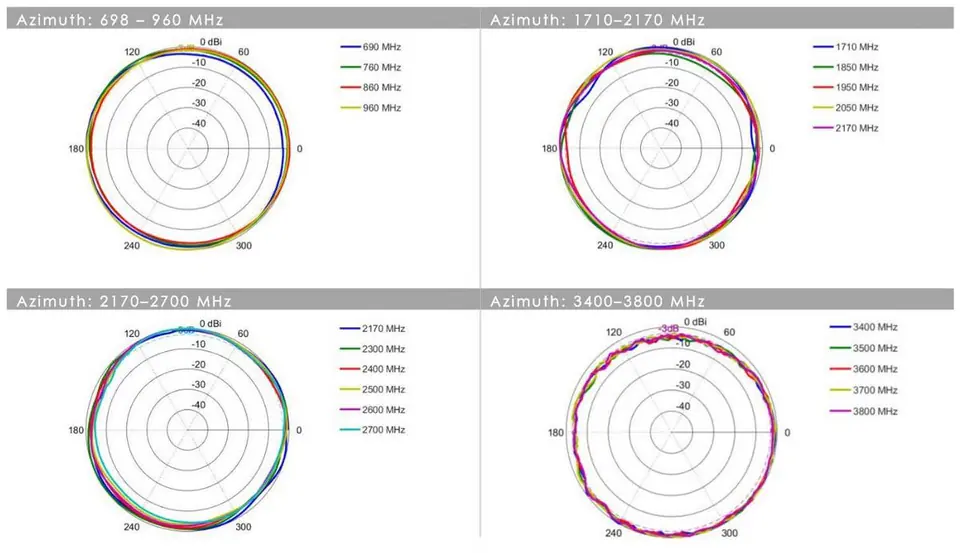

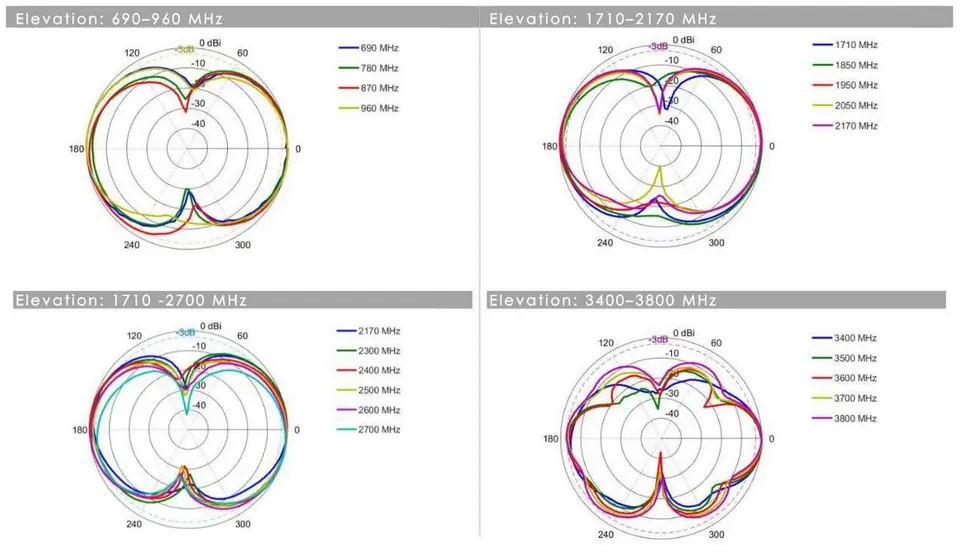

Wzorce promieniowaniaWarianty antenyCECHYA-PATCH-0025-01A-PATCH-0025-V2-02Porty24SISO / MIMO2x2 MIMO4x4 MIMOTyp kabla koncentrycznegoHDF 195HDF 195Długość kabla5 m5 mTyp złączaSMA (M)SMA (M)Waga produktu0.95 kg1.240 kgWaga z opakowaniem1.05 kg1.340 kgEAN60097109207636009710920886
Specyfikacja techniczna
Pasmo częstotliwości: 698 - 960 MHz
1710 - 2700 MHz
3400 - 3800 MHz Wzmocnienie (max): 3 dBi VSWR: 2,5:1 Moc zasilania: 20 W Poaryzacja: Krzyżowa Impedancja wejściowa: 50 Ohm (nominalna) Straty kabla koncentrycznego: 0.385 dB/m @ 900 MHz
0.565 dB/m @ 1800 MHz
0.666 dB/m @ 2400 MHz
0.788 dB/m @ 3000 MHz Przejście DC: Tak, połączenie do uziemieniaSpecyfikacje środowiskowe, certyfikaty i atestyOdporność na wiatr: ≤250 km/h (z wyjątkiem konfiguracji montażu na oknie)Zakres temperatury (praca): od -40°C do +70°CWarunki środowiskowe: Zewnątrz / WewnątrzWodoodporność: IP 65Odporność na sól: MIL-STD 810G/ASTM B117Wilgotność robocza: Do 98%Wilgotność przechowywania: 5% do 95%, brak kondensacjiTemperatura przechowywania: od -40°C do +70°CKlasa palności obudowy: UL 94-HBOdporność na uderzenia: IK 10Bezpieczeństwo produktu i środowiskowe: Zgodne z CE i RoHSSpecyfikacje mechaniczneWymiary produktu: 247 mm × 157 mm × 88 mmWymiary opakowania: 270 mm × 190 mm × 100 mmMateriał obudowy: UV Stabilizowany ASAKolor obudowy: Biały połysk (Pantone P 179-1 C)Typ montażu: Montaż na ścianie, słupie lub oknieZawartość opakowania produktuAntena: XPOL-1-5G-41Uchwyt montażowy: Do montażu na słupie i ścianie
