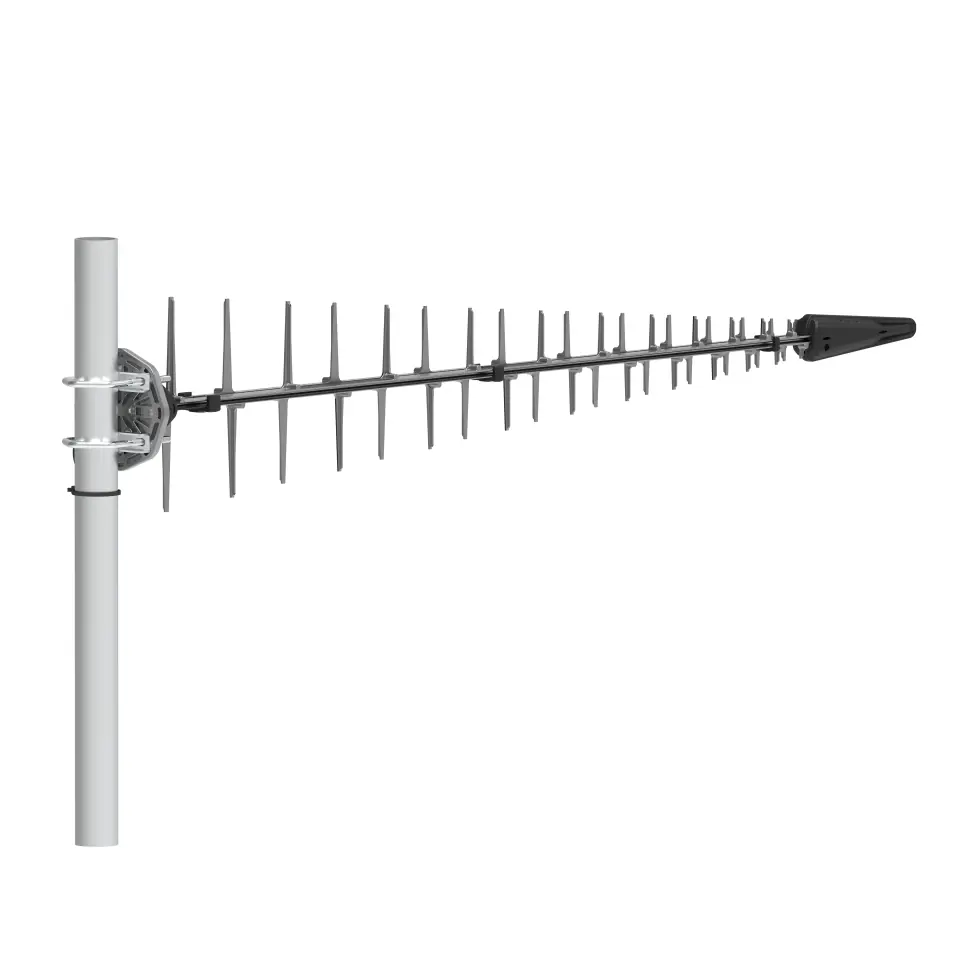

Szerokopasmowa antena logarytmiczno-periodyczna Poynting LPDA-500
LPDA-500 to nowa i ulepszona antena log-periodic dipole array (LPDA) firmy Poynting. LPDA-500 to ultraszerokopasmowa, jednokierunkowa antena o wysokim zysku, działająca w zakresie od 617 do 7200 MHz. Zasięg ultraszerokopasmowy obejmuje obecne pasma 5G i przyszłe pasma komórkowe, a także pasma Wi-Fi i Wi-Fi 6E. LPDA-500 ma stałe wysokie wzmocnienie w całym paśmie działania, dzięki czemu antena nadaje się do wdrażania różnych systemów komunikacji bezprzewodowej. Poprzedni LPDA był z powodzeniem używany w ekstremalnych warunkach pogodowych na całym świecie z niemal zerową awaryjnością, podobnie jak nowy LPDA-500.

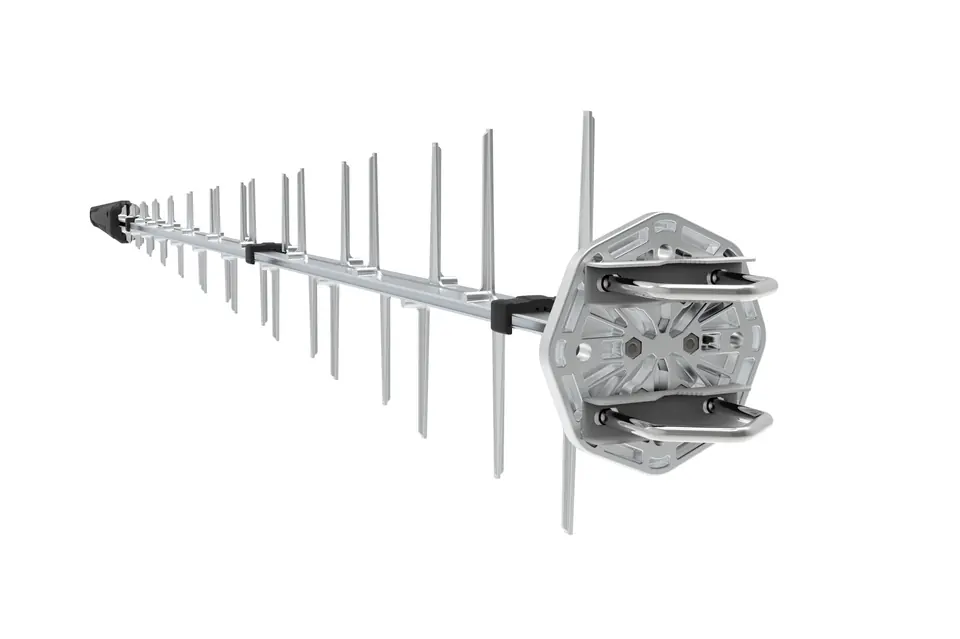

LPDA-500 jest standardowo wyposażony w nowy i ulepszony wspornik montażowy, który można obracać co 45°. Ułatwi to instalację, a montaż wielu anten LPDA-500 pozwoli je ustawić w konfiguracji MIMO, tj. pionowo i poziomo lub ±45° (X polarized).
Cechy produktu
● Wyjątkowo duży zysk, jednokierunkowa antena
● Ultraszerokopasmowy zasięg od 617 do 7200 MHz

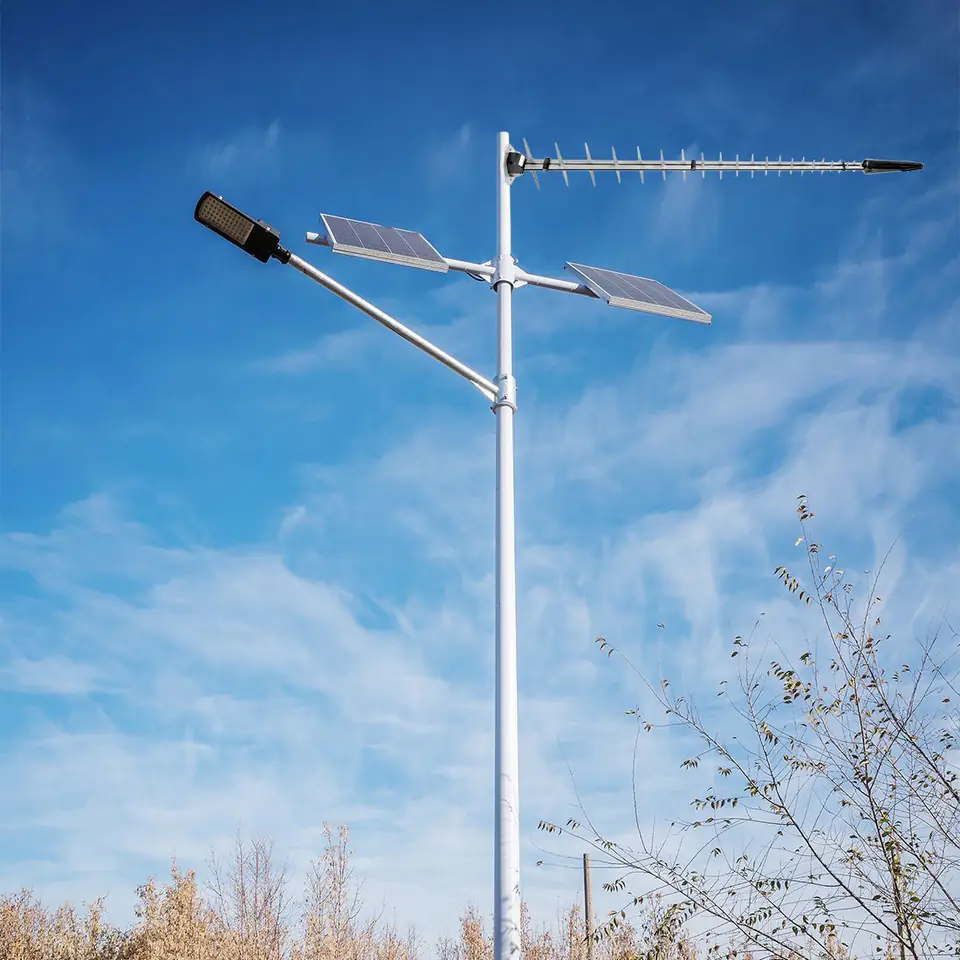

● Możliwość montażu na ścianie lub słupie w celu ułatwienia instalacji
● Odporna na warunki atmosferyczne i wodoodporna konstrukcja (IP65)
● Lekka i wytrzymała konstrukcja
Zastosowanie anteny
● Antena zewnętrzna do stacjonarnego dostępu bezprzewodowego (FWA)
● Konsumencka łączność internetowa LTE/5G
● Przemysłowe i komercyjne wdrożenia LTE/5G i Wi-Fi

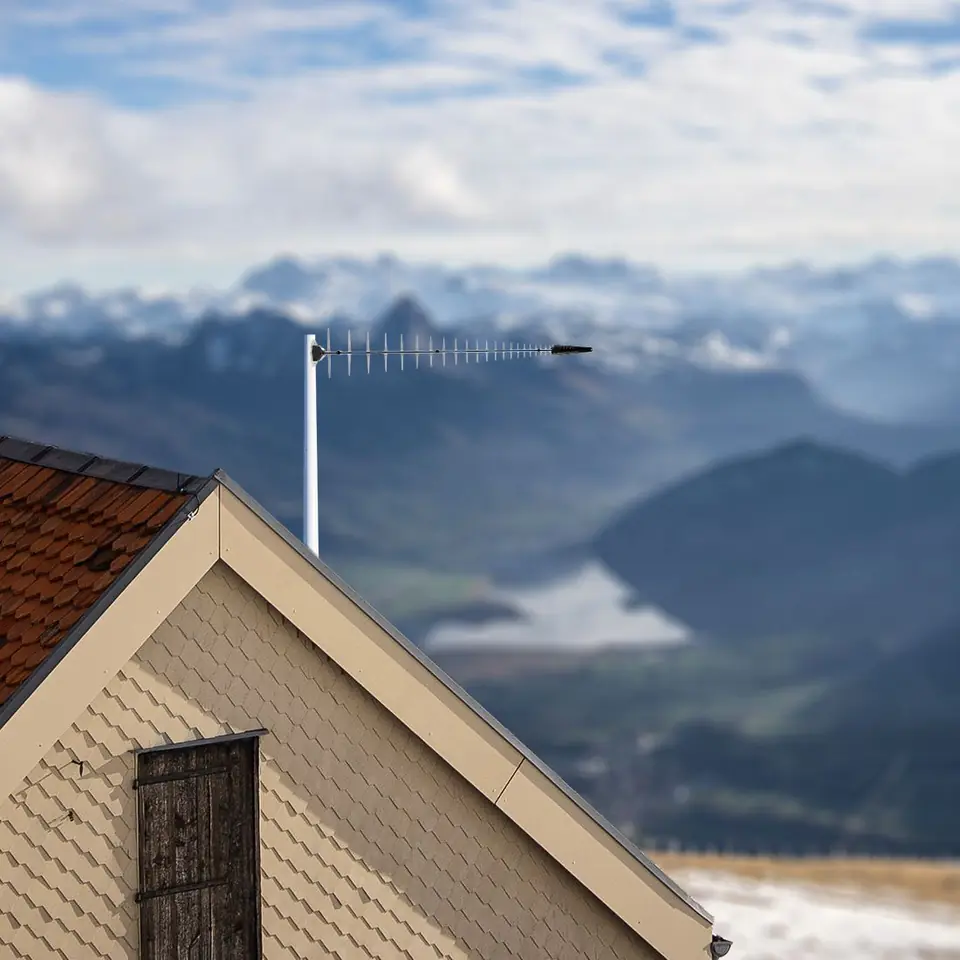

● Poprawa odbioru gospodarstw domowych w miastach i na wsi
● Rolnictwo i rolnictwo Dystrybucja danych LTE/5G i WI-FI
● Systemy komunikacji naftowo-gazowej
● Repeatery i wzmacniacze zwiększające zasięg

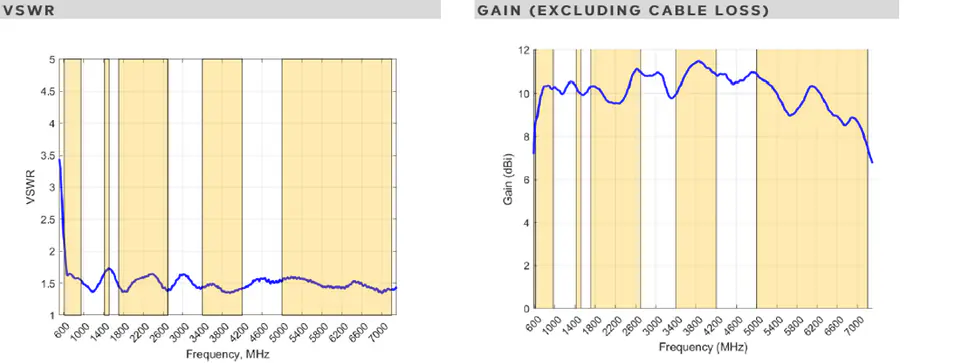

Wykresy wydajności anteny
Współczynnik fali napięcia (VSWR)*VSWR jest miarą tego, jak wydajnie moc o częstotliwości radiowej jest przesyłana ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie przesyłane jest 100% energii, co odpowiada współczynnikowi VSWR 1:1.
LPDA-500 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR < 2:1.Wzmocnienie w dBi
11,5 dBi to szczytowe wzmocnienie we wszystkich pasmach od 617 do 7200 MHz
Wzmocnienie @ 617 – 960 MHz: 10,5 dBi
Wzmocnienie @ 1427 – 1517 MHz: 10 dBi
Wzmocnienie @ 1710 – 2700 MHz: 11 dBi
Wzmocnienie @ 3400 – 4200 MHz: 11,5 dBi
Wzmocnienie @ 5000 – 6000 MHz: 10 dBi
Wzmocnienie @ 6000 – 7200 MHz: 9 dBi

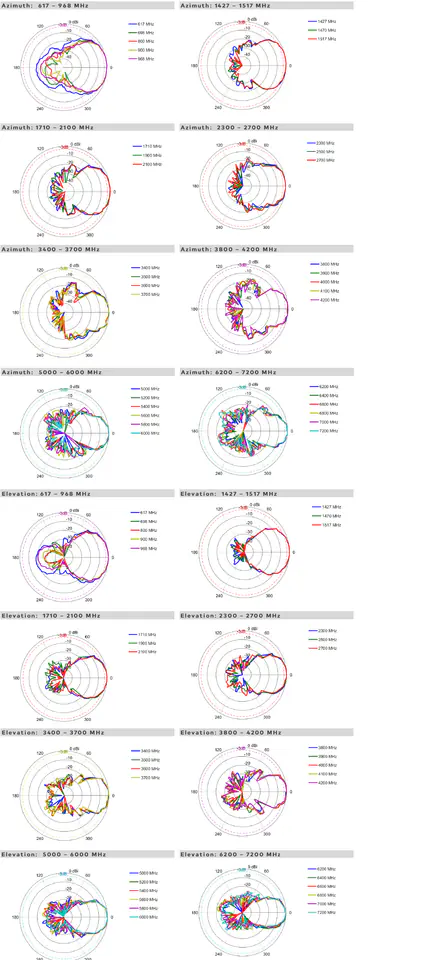

+Zysk anteny mierzony przy użyciu standardowej anteny ustawionej pod względem polaryzacjiWzorce promieniowania
Warianty anteny

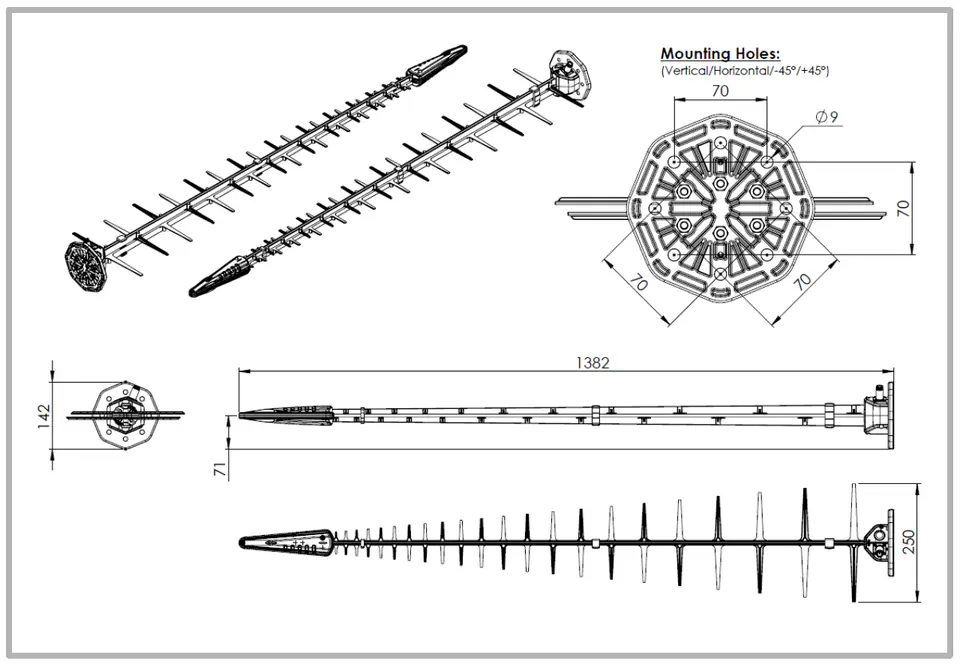

Rysunek techniczny anteny LPDA-500

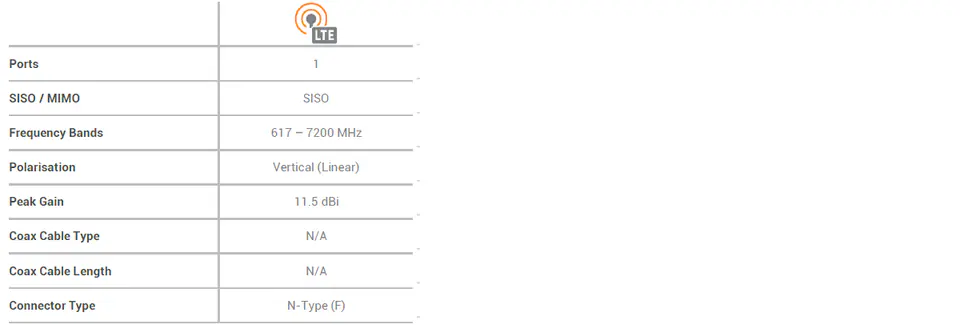

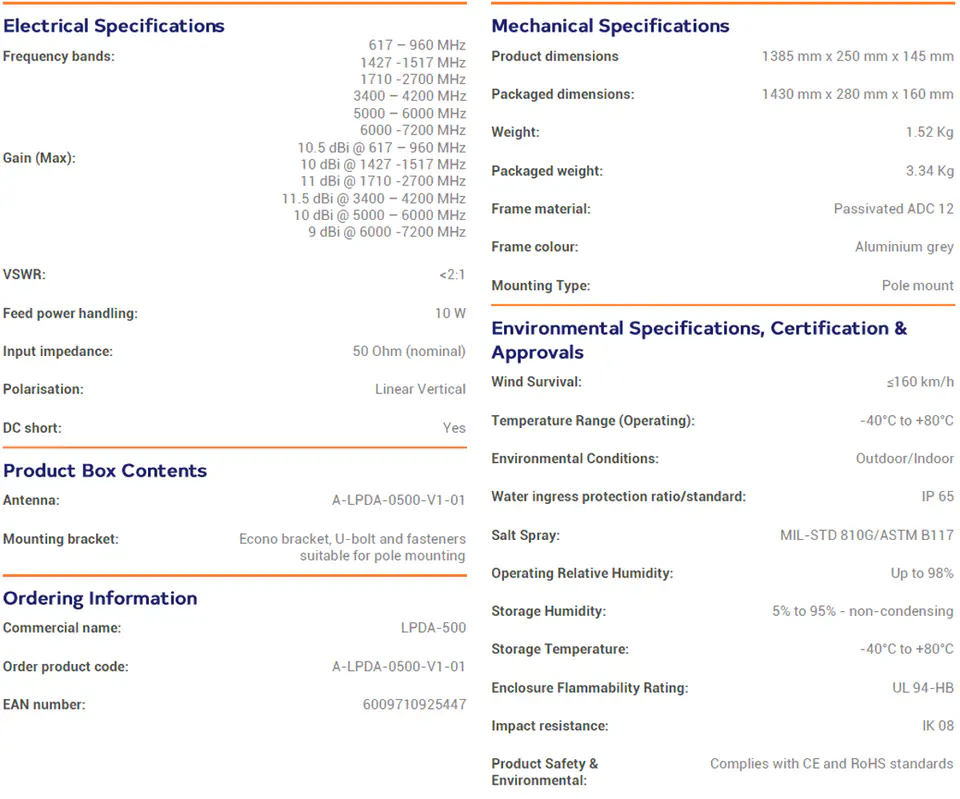

Specyfikacja technicznaKliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.
