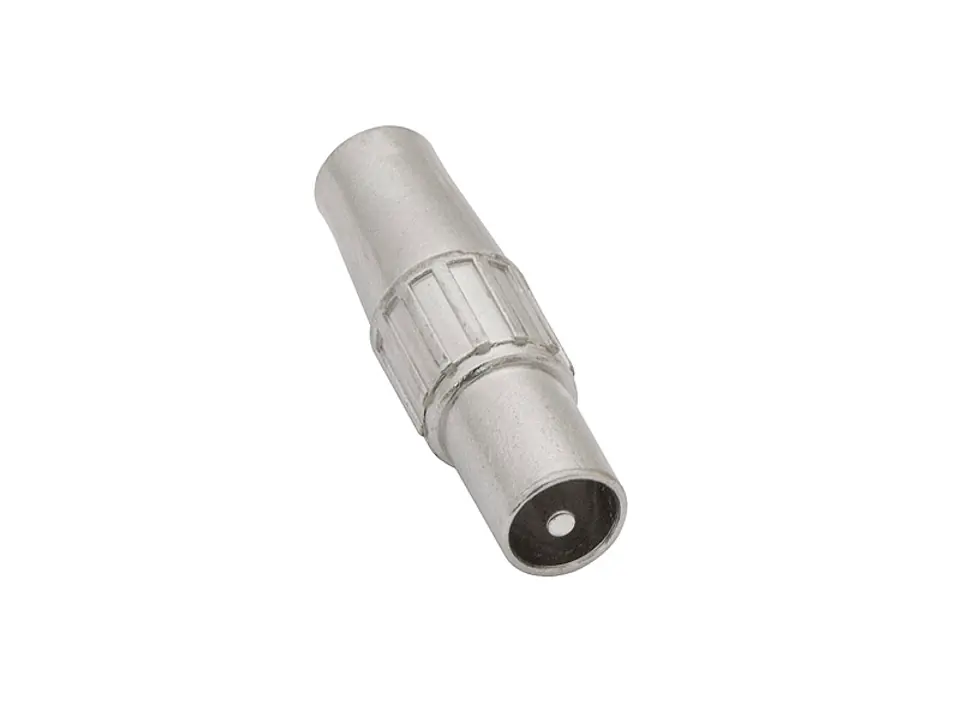

Wtyk WPW przeznaczony jest do rozłącznych, wielokrotnych połączeń współosiowych kabla w.cz. (RF) z urządzeniami elektronicznymi wyposażonymi w gniazda IEC np. gniazda abonenckie, odbiorniki telewizyjne, modulatory audio-video, itp. Wtyczka przystosowana do przewodu o średnicy zewnętrznej 6,6 - 7,2mm z żyłą środkową z drutu.
Korpus wtyku odlany jest ze stopów lekkich, co zapewnia dużą stabilność mechaniczną i bardzo dobre ekranowanie. W gwintowany otwór korpusu wkręca się przewód współosiowy z oplotem wywiniętym na jego zewnętrzny płaszcz. Połączenie wtyku z żyłą wewnętrzną następuje automatycznie (mechanizm docisku), bez lutowania.
Złącza wtykowe oferowane są w dwóch wykonaniach - WPW jako wtyk "IEC" - "męski" oraz WPG wtyk "IEC" - "żeński".
Najważniejsze informacje:
- Profesjonalne złącze do sieci TV kablowej oraz zbiorowych i indywidualnych instalacji antenowych.
- Standard "IEC" - "męska" i "żeńska" wersja wtyku.
- Pasmo robocze do 1000MHz.
- Odlewany, metalowy korpus zapewniający skuteczne ekranowanie i wysoką odporność mechaniczną.
- Osadzenie kabla metodą wkręcania - możliwość wielokrotnego użycia złącza.
- Automatyczne połączenie żyły wewnętrznej - eliminacja lutowania.
Specyfikacja:
- Zakres częstotliwości pracy: ≤1000MHz
- Tłumienie odbić: 30 - 18dB
- Współczynnik ekranowania: 90dB
- Impedancja: 75Ω
- Zakres zewnętrznych średnic kabla: 6,6 - 7,2mm
- Połączenie żyły wewnętrznej: automatyczne (mechanizm dociskowy)
