Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu rejestrów grupy wskaźników, poprzez przewodową sieć standardu RS485. Wyposażony w port optyczny IR ? współpracuje z głowicą optyczną OR-WE-518. Protokół: typ Modbus-RTU. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (6+2). Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 80A, min. prąd: 0,25A, częstotliwość impulsów: 1000 imp/kWh, klasa dokładności B, obudowa o szerokości trzech modułów, montaż na szynie DIN TH-35 mm. Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU.

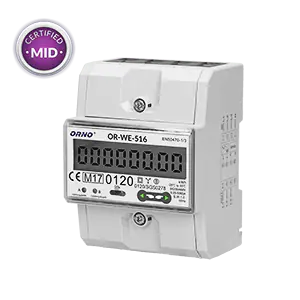

3-fazowy licznik energii elektrycznej, 80A, port RS-485, MID, 3 moduły, DIN TH-35mm
348,75 zł
Wysyłka z magazynu: A2
Przewidywana wysyłka: Tue, Dec 24 - Fri, Dec 27
14 dni na zwrotBez podawania przyczyny
- Dostępność:
- duża ilość
- Producent:
- Orno
- Kod produktu:
- OR-WE-516 / 5902560322415
Udostępnij produkt:
Specyfikacja
| Blokada cofania licznika: | Tak |
|---|---|
| Cn: | 9028 30 19 |
| Dopuszczenie: | MID (Measuring Instruments Directive) |
| Edl40/eec40: | Nie |
| Impuls i (zbocze opadające, tristate): | Nie |
| Impuls m (zbocze narastajace): | Nie |
| Impuls m (zbocze narastające): | Nie |
| Impuls p (zbocze opadające): | Nie |
| Klasa dokładności: | 1 |
| Legalizowany: | Nie |
| Liczba faz: | Trófazowe |
| Liczba impulsów na jednostkę energii [imp/kv ah]: | 1000 |
| Liczba taryf: | 1 |
| Liczba taryf licznika: | Jednotaryfowy |
| Maksymalny prąd (imax) [a]: | 80 |
| Napięcie znamionowe [v]: | 400 |
| Odpowiedni do rejestracji wartości inkrementalnych: | Nie |
| Odpowiednie do: | Pobór |
| Pkwiu: | 26.51.63.0 |
| Pomiar profilu obciążenia: | Nie |
| Prąd odniesienia (in) [a]: | 5 |
| Prąd znamionowy przy pomiarze z użyciem przekładnika: | Brak |
| Prąd znamionowy przy współpracy z przekladnikiem prądowym: | Brak |
| Rodzaj interfejsu: | RS-485 |
| Rodzaj mierzonej energii: | Pomiar energii czynnej |
| Rodzaj mierzonej energii elektrycznej: | Pomiar energii czynnej |
| Rodzaj wskaźnika: | Cyfrowy |
| Skalibrowany: | Nie |
| Sposób montażu: | Do wbudowania |
| Sposób połączenia licznika: | Połączenie bezpośrednie |
| Stopień ochrony (ip): | IP20 |
| Szerokość wyrażona liczbą modułów: | 4 |
| Typ licznika: | Elektroniczny |
| Wersja modułowa: | Tak |
| Z blokadą kodem: | Nie |
| Z elektronicznym generatorem impulsów: | Tak |
| Z wyjściem impulsowym: | Tak |
| Znamionowa częstotliwość pracy [hz] do: | 50 |
| Znamionowa częstotliwość pracy [hz] od: | 50 |
