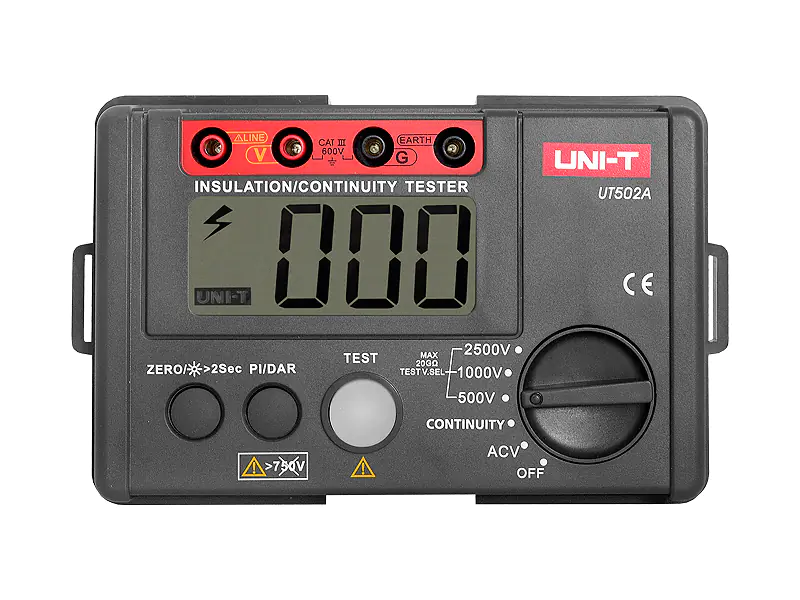

Miernik rezystancji izolacji UNI-T UT-502A.
Testery izolacji z serii UT500 służący do pomiaru rezystancji izolacji sprzętu elektrycznego i AGD.
Zasada działania i funkcje
Miernik wykonuje pomiar rezystancji izolacji między obwodami elektrycznymi lub między obwodami a uziemieniem. Seria UT500 może mierzyć rezystancję izolacji, napięcie AC, niską rezystancję, PI (wskaźnik polaryzacji) i DAR (absorpcja dielektryczna). Są to podstawowe narzędzia do zapewnienia bezpieczniej i dokładnej pracy transformatorów, generatorów, silników wysokiego napięcia, kondensatorów mocy, kabli zasilających, ograniczników i innego sprzętu elektrycznego.
Zastosowanie
Służy do pomiaru rezystancji izolacji materiałów izolacyjnych i różnego rodzaju urządzeń elektrycznych, takich jak transformatory, maszyny elektryczne, kable, przełączniki, urządzenia elektryczne AGD. Idealne narzędzie do konserwacji, testowania i inspekcji elektrycznych.
| Marka | UNI-T |
|---|---|
| Model | UT502A |
| Rezystancja izolacji | Dla napięcia 500 V:- 0 MOhm~99.9 MOhm +/-(3%+5)- 100 MOhm~5 GOhm +/-(3%+5)Dla napięcia 1000 V:- 0 MOhm~99.9 MOhm +/-(3%+5)- 100 MOhm~5 GOhm +/-(3%+5)Dla napięcia 2500 V:- 0 MOhm~99.9 MOhm +/-(3%+5)- 100 MOhm~9.9 GOhm +/-(3%+5)- 10 GOhm~20 GOhm +/-(10%+5) |
| Prąd zwarcia | <2 mA |
| Małe rezystancje | 0.01 Ohm~200 Ohm (około 5.0 V/>200 mA) +/-(2%+3) |
| Napięcie prądu zmiennego AC | 30 V~600 V |
| Zakres wyświetlacza | 2000 |
| DAR | 60s/15s i 60s/30s |
| PI | Tak |
| Automatyczna zmiana zakresów pomiarowych | Tak |
| Wskaźnik niskiego poziomu baterii | Tak |
| Ostrzeżenie o wysokim napięciu | Tak |
| Podświetlany wyświetlacz LCD | Tak |
| Buzzer | Tak |
| Wyświetlacz pomocniczy | Tak |
| Test rezystancji wewnętrznej 10 MOhm | Tak |
| Standard IEC 61557 | 61557-1:2007: 61557-2:2007: 61557-4:2007 |
| Zasilanie | 6 x Bateria LR6 1.5 V (AA) |
| Wymiary wyświetlacza | 70.6 mm x 34 mm |
| Kolor | Czerwono-szary |
| Wymiary urządzenia | 150 mm x 100 mm x 71 mm |
| Waga | 500 g |
| Standardowe akcesoria | Baterie, przewody pomiarowe, zaciski krokodylkowe, sondy pomiarowe |
