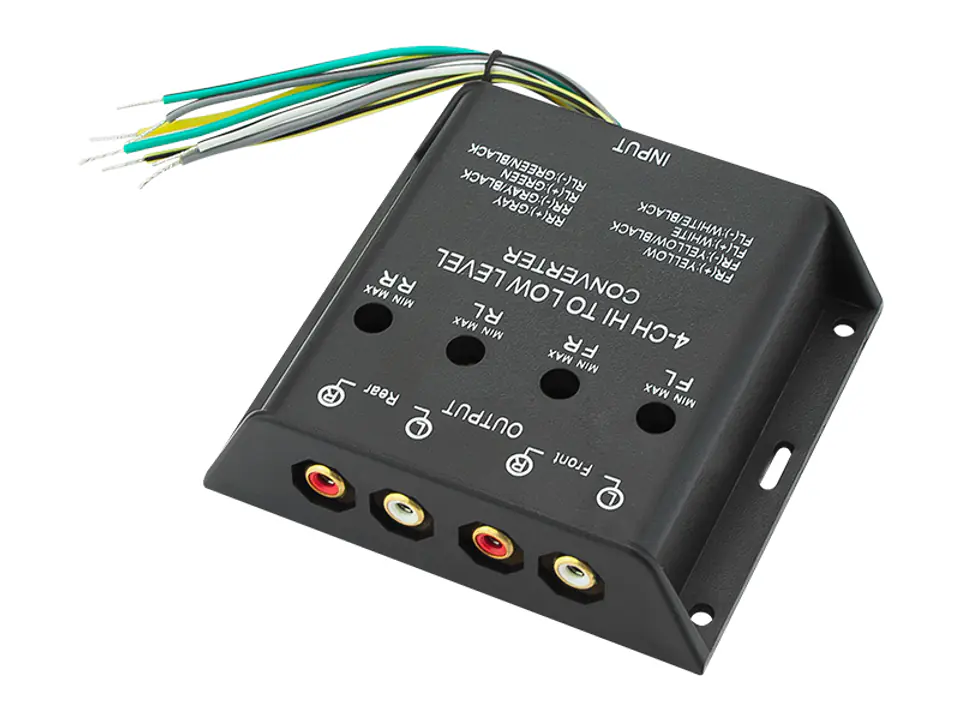

Konwerter poziomu sygnału audio 4 kanały
Konwerter gwarantuje wysokiej jakości sygnał wyjściowy. Wyjątkowo wytrzymała, odporna na przegrzewanie się obudowa.
(Wyjście wysokiej częstotliwości=wyjście głośnikowe)
(Wyjście niskiej częstotliwości=wyjście wzmacniacza)
Dane techniczne:
Proporcje transmisji od 3.6:1 V(we) max 14V Pasuje do radioodbiorników o mocy wyjściowej: max 40W(muzycznej) na jeden kanał min 5W(muzycznej) na jeden kanał
Podłączenie: Wejście 8 luźne przewody
Wyjście 4 wejścia RCA pozłacane
Montaż:
1.Ustawić pokrętła potencjometrów na minimum
2.Podłączyć przewody:
- zielony przewód do lewego głośnika tył +
- zielony przewód do lewego głośnika tył -
- szary przewód do prawego głośnika tył +
- szary przewód do prawego głośnika tył -
- biały przewód do prawego głośnika przód -
- biały przewód do prawego głośnika tył -
- żółty przewód do prawego głośnika przód -
- żółty przewód do prawego głośnika tył -
3.Włączyć radio podając na przewody sygnał zewnętrzny
4.Wyregulować potencjometrami odpowiednią wartość sygnału
